Moduł GPS SEQURE M10-122 - GNSS do drona FPV, M10050, 16x12 mm, 4.3 g

Moduł GPS SEQURE M10-122 do drona FPV

SEQURE M10-122 to kompaktowy moduł GPS/GNSS do dronów FPV, samolotów RC i lekkich konstrukcji long range, zaprojektowany do szybkiego pozycjonowania oraz współpracy z popularnym firmware kontrolerów lotu.

Moduł wykorzystuje układ M10050 oraz obsługuje systemy GPS+BDS+GALILEO, co zwiększa liczbę dostępnych satelitów i poprawia stabilność pozycjonowania w porównaniu do modułów pracujących wyłącznie na GPS. Dzięki wymiarom 16 x 12 x 7.3 mm i masie 4.3 g M10-122 dobrze sprawdza się w małych quadach FPV, gdzie każdy gram i każdy milimetr miejsca na ramie ma znaczenie.

Najważniejsze cechy

• Układ M10050 - druga generacja serii SEQURE M10 z rozwiązaniem opartym o chip 10. generacji.
• GPS+BDS+GALILEO - obsługa wielu systemów pozycjonowania satelitarnego dla stabilniejszej pracy w locie.
• Systemy pomocnicze SBAS i QZSS - dodatkowe wsparcie dla dokładności i stabilności sygnału.
• Protokoły NMEA i UBLOX - kompatybilność z popularnymi konfiguracjami GPS w kontrolerach lotu.
• Zakres zasilania 3.3-5V - możliwość podłączenia do typowych wyjść zasilania w elektronice FPV.

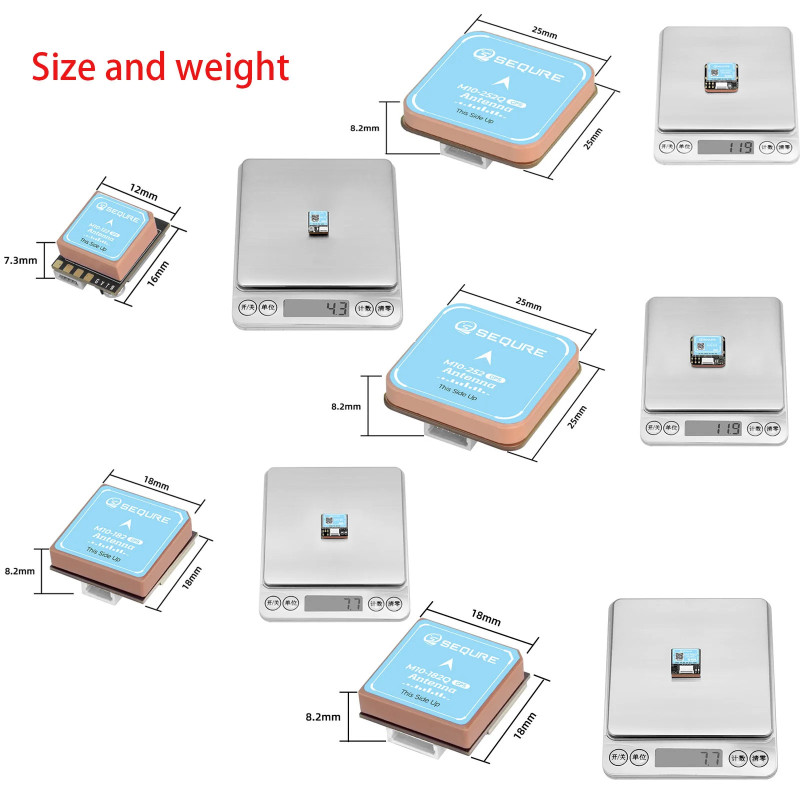

• Wymiary 16 x 12 x 7.3 mm - mały format ułatwiający montaż na kompaktowych ramach.
• Waga 4.3 g - niska masa, istotna przy lekkich buildach i modelach long range.

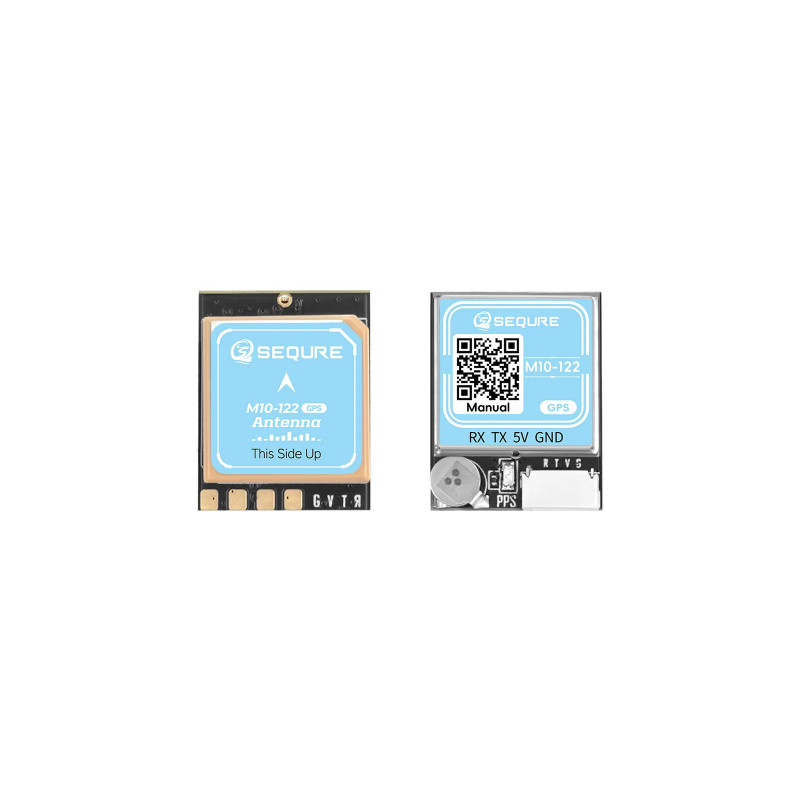

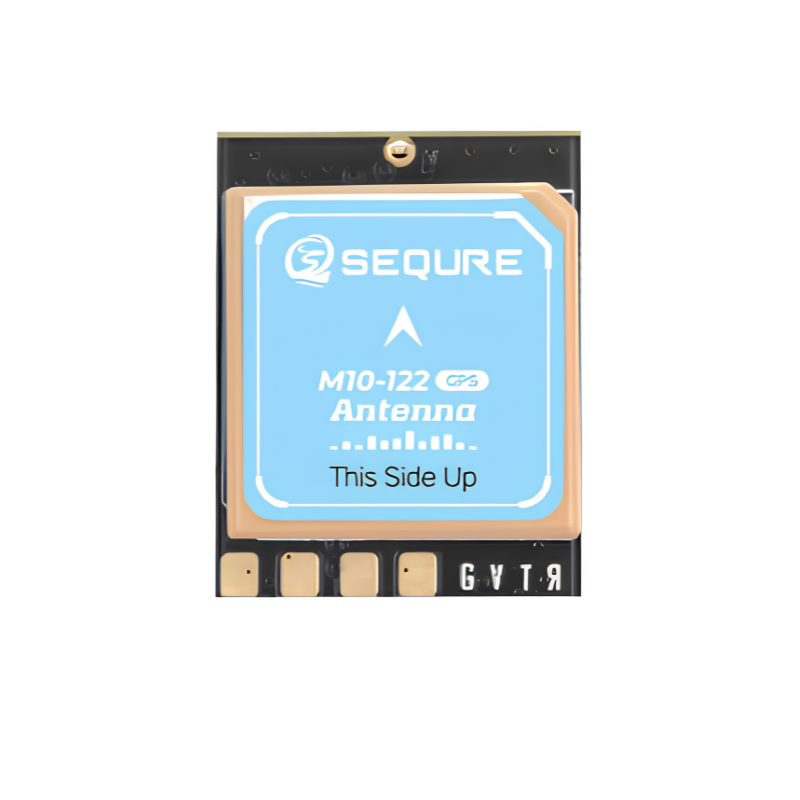

• Antena ceramiczna - zintegrowana antena do odbioru sygnału satelitarnego.
• 72 kanały wyszukiwania - szybkie skanowanie dostępnych satelitów.
• Domyślna częstotliwość wyjściowa 10 Hz - płynne odświeżanie danych pozycyjnych dla kontrolera lotu.

Do czego służy GPS w dronie FPV?

Moduł GPS dostarcza kontrolerowi lotu dane o pozycji, prędkości i kierunku przemieszczania modelu. W praktyce pozwala korzystać z funkcji takich jak wskazanie dystansu od miejsca startu, prędkość względem ziemi, pozycja na OSD oraz procedury ratunkowe zależne od konfiguracji firmware.

W dronach FPV GPS jest szczególnie przydatny przy lotach long range, eksploracyjnych i treningowych, gdzie pilot chce mieć dodatkową informację o położeniu modelu. W połączeniu z poprawnie skonfigurowanym kontrolerem lotu może pomóc w bezpieczniejszym powrocie do miejsca startu.

Kompatybilność z firmware

Seria SEQURE M10 jest kompatybilna z popularnym firmware kontrolerów lotu, w tym Betaflight, INAV oraz Ardupilot. Dzięki obsłudze protokołów NMEA i UBLOX moduł można wykorzystać w wielu konfiguracjach FPV i RC.

Przed montażem należy sprawdzić układ pinów w kontrolerze lotu oraz przypisać właściwy port UART w konfiguratorze firmware. GPS wymaga poprawnego połączenia linii TX/RX oraz odpowiedniego zasilania.

Dla kogo jest ten moduł?

• Dla osób budujących małego drona FPV i szukających lekkiego modułu GPS.
• Dla pilotów latających na Betaflight, INAV lub Ardupilot.
• Dla użytkowników, którzy chcą mieć dane GPS na OSD.
• Dla konstrukcji, w których ważne są małe wymiary i niska masa elektroniki.
• Dla modeli long range, lekkich quadów i samolotów RC wymagających kompaktowego GNSS.

Dla kogo NIE jest?

• Nie jest najlepszym wyborem, jeśli potrzebujesz wersji z kompasem QMC5883L - wariant M10-122 nie ma kompasu.
• Nie jest modułem plug-and-play dla każdego kontrolera - przed montażem trzeba sprawdzić pinout i konfigurację UART.
• Nie zastępuje systemu RC ani lokalizatora z własnym zasilaniem - to moduł GPS współpracujący z kontrolerem lotu.

Specyfikacja techniczna

Zawartość zestawu

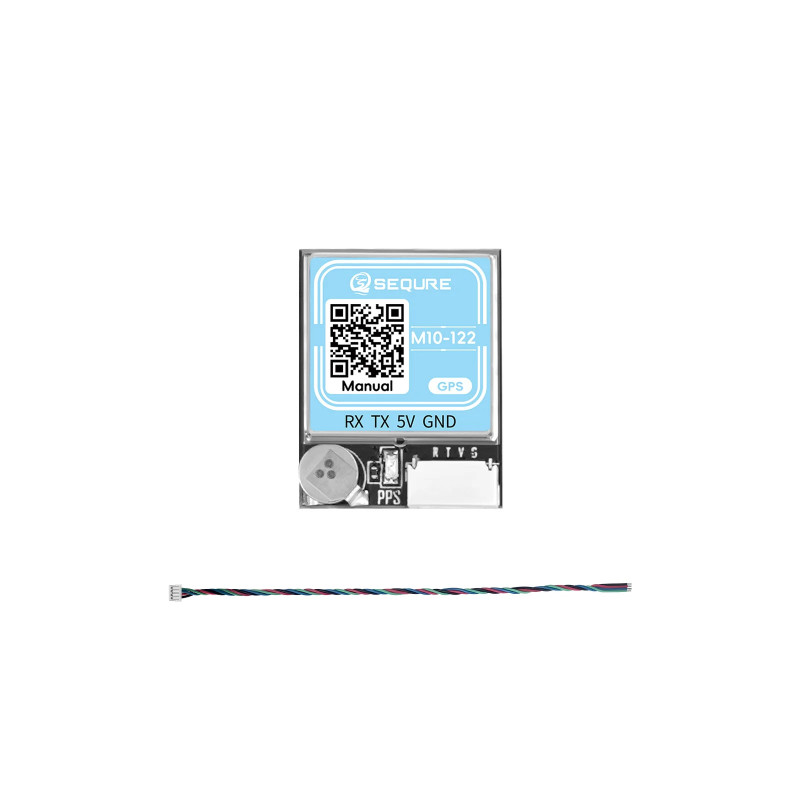

• Moduł GPS SEQURE M10-122 x1
• Kabel x1

FAQ - najczęściej zadawane pytania

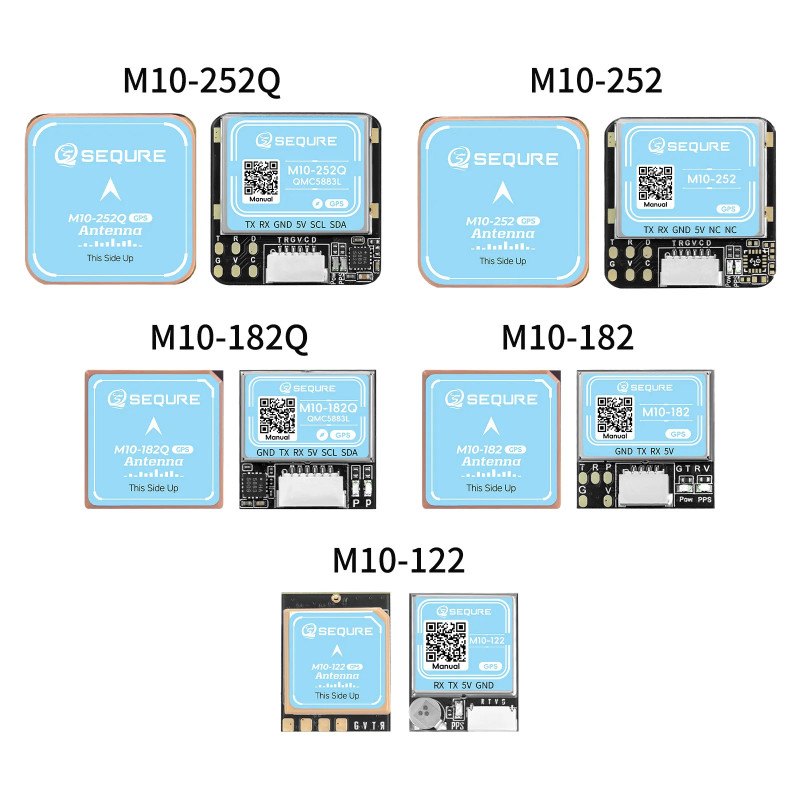

Nie. Wariant M10-122 według danych producenta nie ma kompasu. Jeśli potrzebujesz modułu z kompasem QMC5883L, sprawdź warianty M10-182Q lub M10-252Q.

Tak. Seria SEQURE M10 jest kompatybilna z Betaflight, INAV i Ardupilot. W konfiguratorze trzeba przypisać odpowiedni UART oraz ustawić GPS zgodnie z używanym firmware.

Moduł pracuje w zakresie 3.3V-5V. Przed podłączeniem sprawdź napięcie wyjścia w kontrolerze lotu oraz pinout złącza, aby nie odwrócić zasilania i linii sygnałowych.

Tak. Wymiary 16 x 12 x 7.3 mm i masa 4.3 g sprawiają, że jest to wariant przeznaczony do kompaktowych konstrukcji, w których większy moduł GPS byłby trudny do zamontowania.

Rada eksperta Avifly: Moduł GPS montuj możliwie daleko od przewodów zasilających ESC, VTX i anten nadawczych. Przy małych ramach FPV warto użyć lekkiego uchwytu TPU, który odsunie antenę ceramiczną od źródeł zakłóceń i poprawi stabilność fixu.
