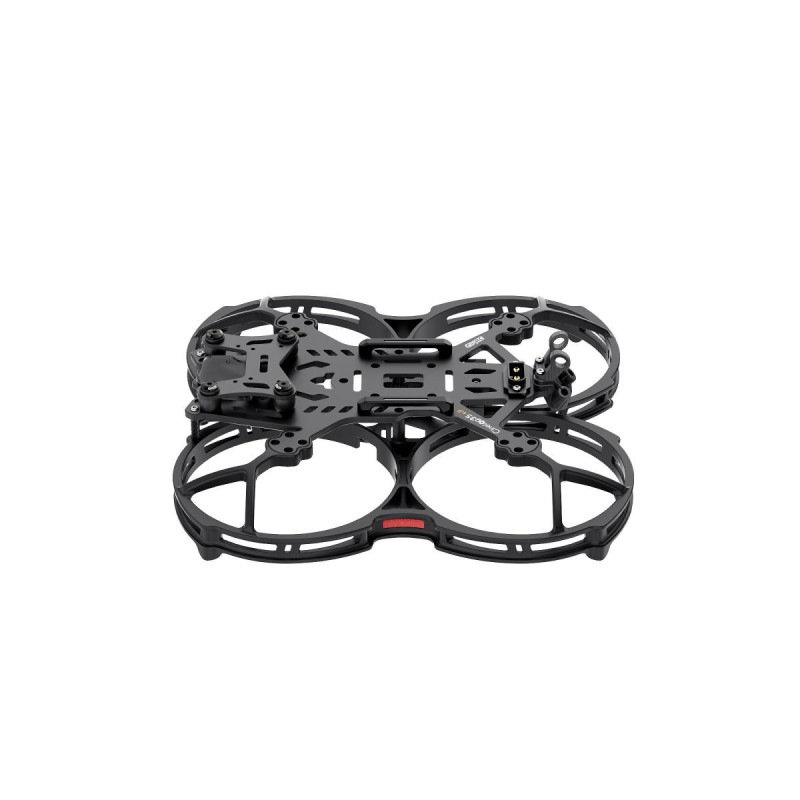

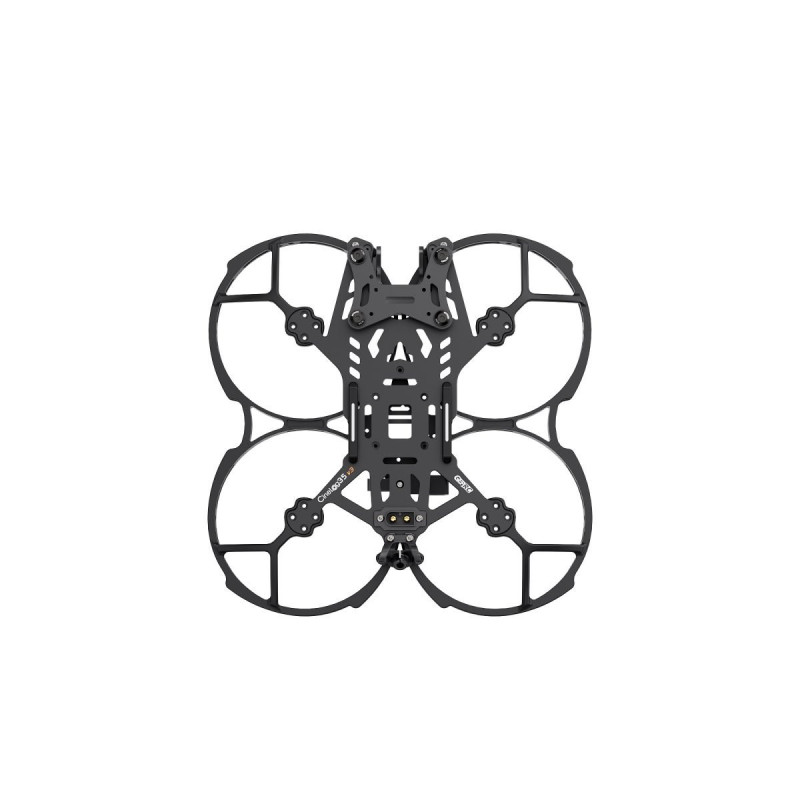

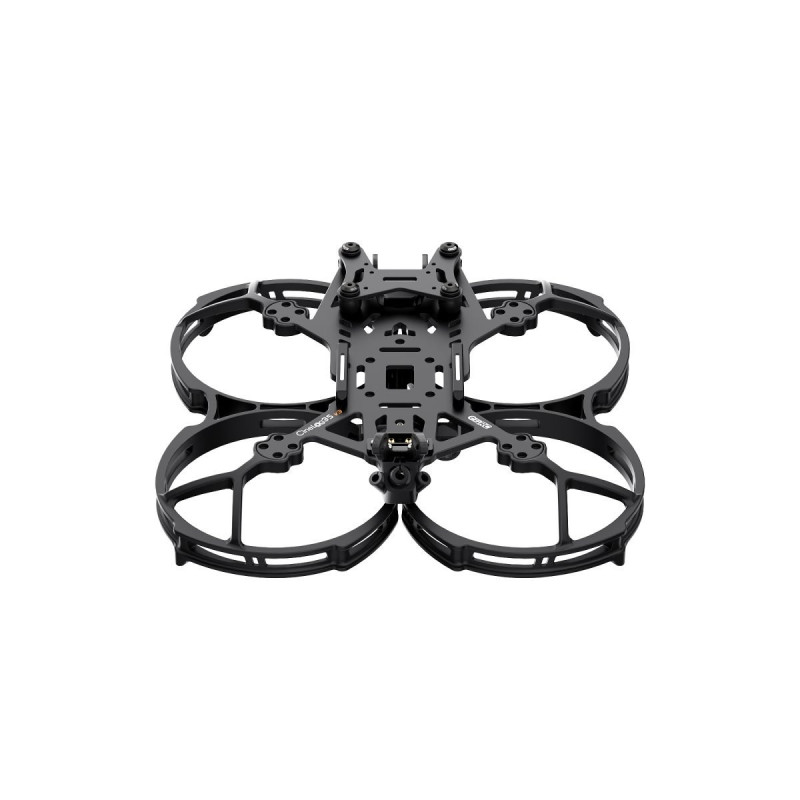

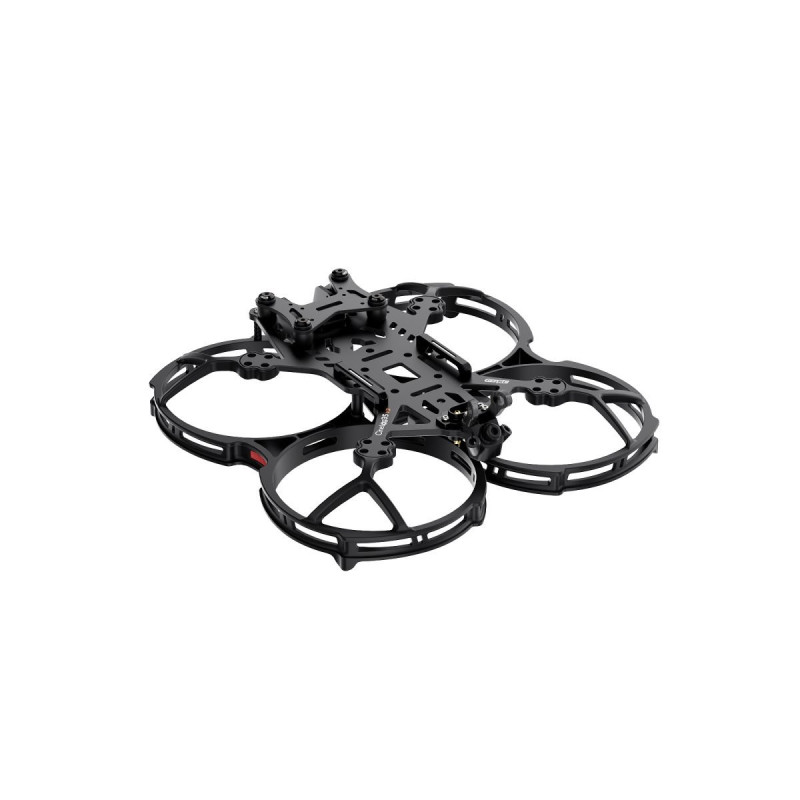

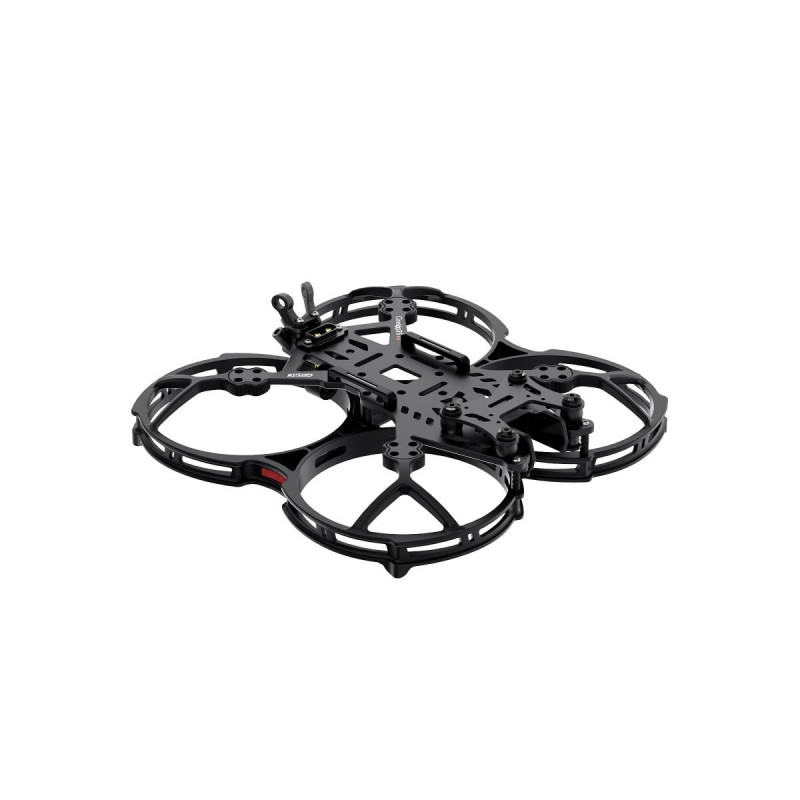

Rama FPV GEPRC GEP-CL35 V3 Frame - Cinewhoop 3.5 cala, DJI O4 Air Unit Pro, 142mm

Rama FPV GEPRC GEP-CL35 V3 Frame do cinewhoopa 3.5 cala

GEPRC GEP-CL35 V3 Frame to rama do budowy lub serwisu cinewhoopa FPV 3.5 cala z serii CineLog35 V3, zaprojektowana pod system wideo DJI O4 Air Unit Pro.

Konstrukcja została przeprojektowana względem wcześniejszych układów tak, aby lepiej pasowała do modułu O4 Pro, ułatwiała dostęp do portu Type-C i pozwalała wygodniej wkładać lub wyjmować kartę pamięci. To ważne przy dronach filmowych, gdzie szybkie zgrywanie materiału i obsługa modułu wideo nie powinny wymagać demontażu połowy ramy.

Najważniejsze cechy

• Kompatybilność z DJI O4 Air Unit Pro - rama została przygotowana pod montaż modułu cyfrowej transmisji HD O4 Pro.
• Rozstaw osi 142mm - format typowy dla cinewhoopa 3.5 cala, łączący nośność i stabilność z nadal kompaktowym rozmiarem.
• Obsługa śmigieł 3.5 cala - rama jest przeznaczona do konfiguracji cinewhoopowych z osłonami śmigieł.
• Dolny montaż kamery na tłumionym mocowaniu - kamera jest połączona przez dobrane damping balls, co pomaga ograniczać efekt jello.
• Ułatwiony dostęp do portu Type-C i karty pamięci - istotne przy DJI O4 Air Unit Pro i częstym zgrywaniu nagrań.
• Mocowanie GPS pod moduły 22mm x 22mm x 8.2mm - przydatne przy konfiguracjach z GPS Rescue, logowaniem pozycji lub lotami dalej od pilota.
• Matowa czarna płyta główna z włókna węglowego - estetyczne wykończenie i techniczny wygląd konstrukcji.

Dla kogo jest ta rama?

• Dla osób budujących cinewhoopa 3.5 cala na bazie platformy CineLog35 V3.
• Dla pilotów FPV, którzy chcą zbudować konstrukcję pod DJI O4 Air Unit Pro.
• Dla serwisu lub użytkownika, który potrzebuje kompletnego zestawu ramy do odbudowy uszkodzonego drona.
• Dla osób, którym zależy na tłumieniu drgań kamery i ograniczeniu efektu jello w nagraniach.
• Dla konfiguracji, w których potrzebny jest montaż GPS o wymiarach 22mm x 22mm x 8.2mm.

Dla kogo NIE jest?

• Nie jest to rama do klasycznego freestyle 5 cali bez osłon śmigieł.
• Nie jest to gotowy dron BNF ani PNP - to sama rama z elementami montażowymi.
• Nie jest to rama pod śmigła 2.5 cala, 3 cale ani 5 cali - producent podaje rozmiar śmigieł 3.5 cala.
• Nie jest to zestaw elektroniki - kontroler lotu, ESC, silniki, odbiornik i moduł O4 należy dobrać osobno.

Konstrukcja pod DJI O4 Air Unit Pro

Najważniejszą zmianą w wersji V3 jest dopasowanie ramy do modułu O4 Air Unit Pro. Producent podaje, że forma ramy została ponownie przygotowana tak, aby ułatwić montaż modułu O4 Pro oraz dostęp do portu Type-C.

W praktyce ma to znaczenie podczas konfiguracji, aktualizacji firmware, zgrywania plików i pracy serwisowej. Przy ciasnych ramach cinewhoopowych dostęp do portów bywa problemem, dlatego poprawiona geometria ramy skraca czas obsługi sprzętu.

Tłumienie drgań kamery

Rama wykorzystuje dolny montaż kamery połączony przez tuningowane kulki tłumiące. Według producenta poprawione damping balls mają ograniczać efekt jello i poprawiać stabilność obrazu.

To szczególnie ważne w cinewhoopie 3.5 cala, który często pracuje blisko przeszkód, w przepływach powietrza generowanych przez osłony śmigieł i przy zmiennym obciążeniu, np. z kamerą akcji.

Montaż elektroniki i kompatybilność mechaniczna

Rama obsługuje montaż kontrolera lotu w standardzie 25.5mm x 25.5mm. Dla modułu VTX przewidziano dwa rozstawy: 20mm x 20mm oraz 25.5mm x 25.5mm.

Mocowanie silników ma rozstaw 12mm x 12mm, a szerokość montażu kamery wynosi 20mm. To są kluczowe wartości, które trzeba sprawdzić przed doborem elektroniki, silników i kamery FPV.

Specyfikacja techniczna

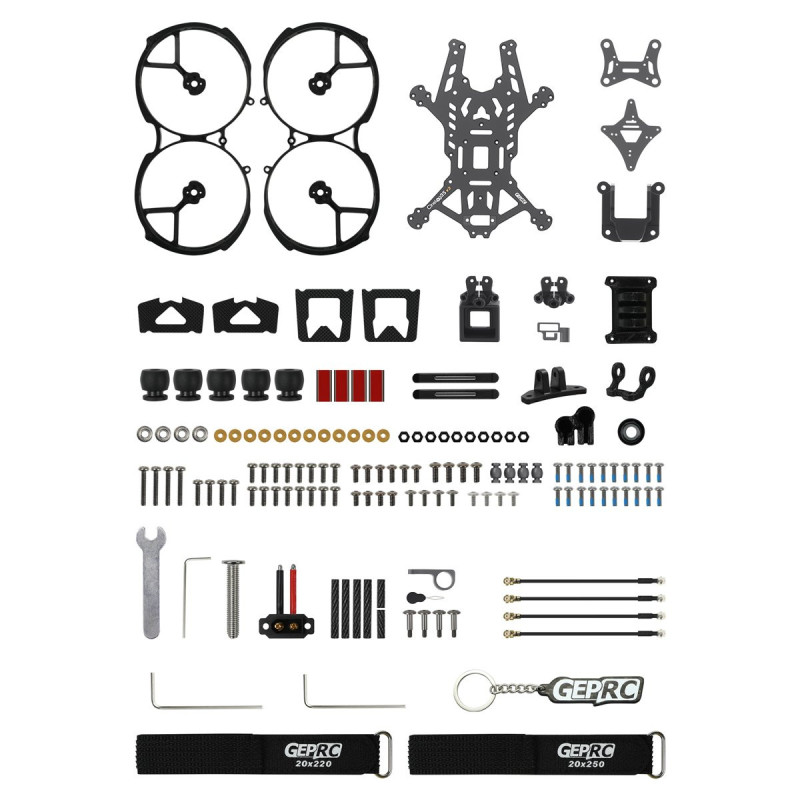

Zawartość zestawu

• Main Carbon Plate x 1
• Gimbal Carbon Plate x 1
• Bottom Carbon Plate x 1
• Prop Guard x 1 para
• Camera Mount x 1
• Receiver Mount x 1
• T-Antenna Mount x 1
• Capacitor Mount x 1
• Power Connector Mount x 1
• VTX Antenna Mount x 1
• GPS Mount x 1
• Action Camera Base Mount x 1
• 40mm UFL Antenna Extension Cables x 4
• Battery Anti-Slip Pads x 2 zestawy
• Battery Strap Aluminum Mounts x 2
• XT60EW-M Plug x 1
• 20 x 220mm Battery Strap x 1
• 20 x 250mm Battery Strap x 1
• M2 x 3.3 x 25 Textured Aluminum Standoffs x 4
• Motor Wire Management Tubes x 4
• Small Action Camera Base x 1
• Camera Damping Balls x 6
• Gimbal Damping Balls x 4
• Damping Ball Installation Tool x 1
• 3.0mm L-Shaped Hex Wrench x 1
• 2.0mm L-Shaped Hex Wrench x 1
• 1.0mm L-Shaped Hex Wrench x 1
• M8 Wrench x 1
• Keychain x 1
• M2 x 7 Pan Head Screws x 20
• M2 x 8 Pan Head Screws x 16
• M2 x 6 Pan Head Screws x 6
• M2 x 5 Pan Head Screws x 4
• M2.5 x 6 Pan Head Screws x 4
• M2 Hex Nuts x 10
• M3 Press-Fit Nuts x 4
• M2 Press-Fit Nuts x 12

FAQ - najczęściej zadawane pytania

Czy GEPRC GEP-CL35 V3 Frame pasuje pod DJI O4 Air Unit Pro?

Tak. Producent podaje, że rama została zaktualizowana i przeprojektowana tak, aby wspierać system DJI O4 Air Unit Pro.

Jaki rozmiar śmigieł obsługuje ta rama?

Rama jest przeznaczona do śmigieł 3.5 cala. W specyfikacji producent podaje również średnicę wewnętrzną ducta 95mm.

Jaki kontroler lotu można zamontować w tej ramie?

Producent podaje rozstaw montażowy FC 25.5mm x 25.5mm. Przed montażem sprawdź zgodność otworów w wybranym kontrolerze lotu.

Czy to jest gotowy dron?

Nie. To rama z elementami montażowymi. Do zbudowania kompletnego cinewhoopa potrzebne są między innymi silniki, kontroler lotu, ESC, moduł wideo, kamera, odbiornik RC i akumulator.

Czy rama ma mocowanie GPS?

Tak. Producent podaje mocowanie GPS kompatybilne z modułami o wymiarach 22mm x 22mm x 8.2mm.

Rada eksperta Avifly

Przed składaniem sprawdź zgodność trzech rzeczy: rozstawu FC 25.5mm x 25.5mm, mocowania silników 12mm x 12mm i miejsca na moduł DJI O4 Air Unit Pro. To ogranicza ryzyko sytuacji, w której mechanicznie rama jest poprawna, ale elektronika wymaga przeróbek dystansów lub przewodów.
