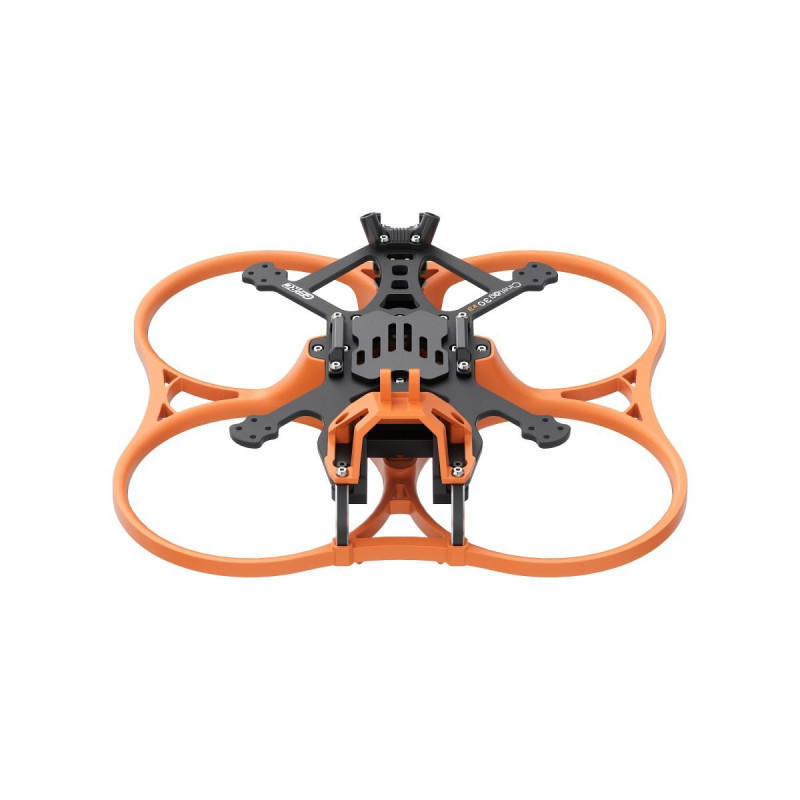

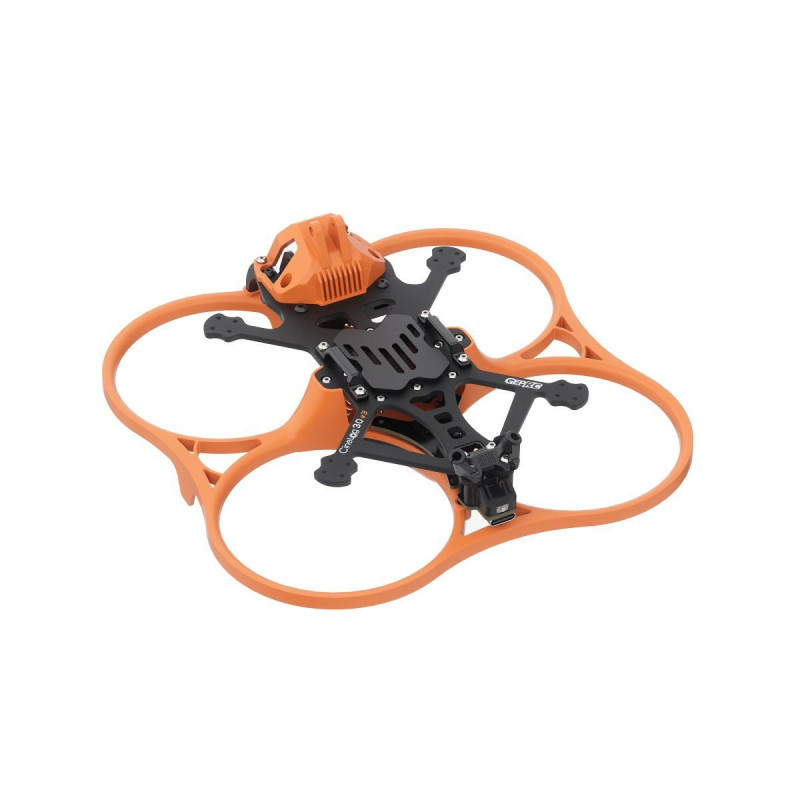

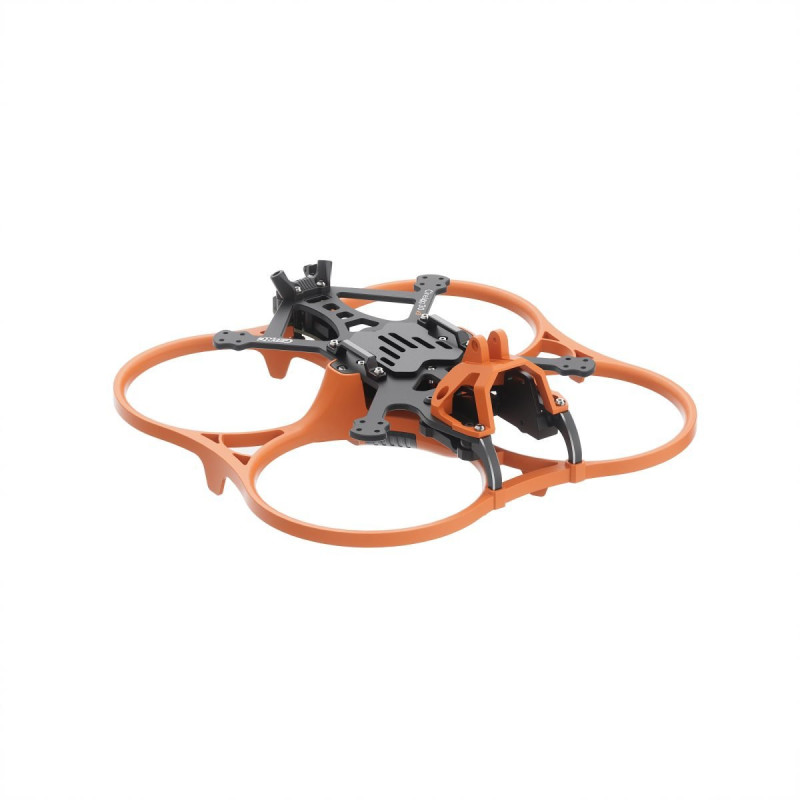

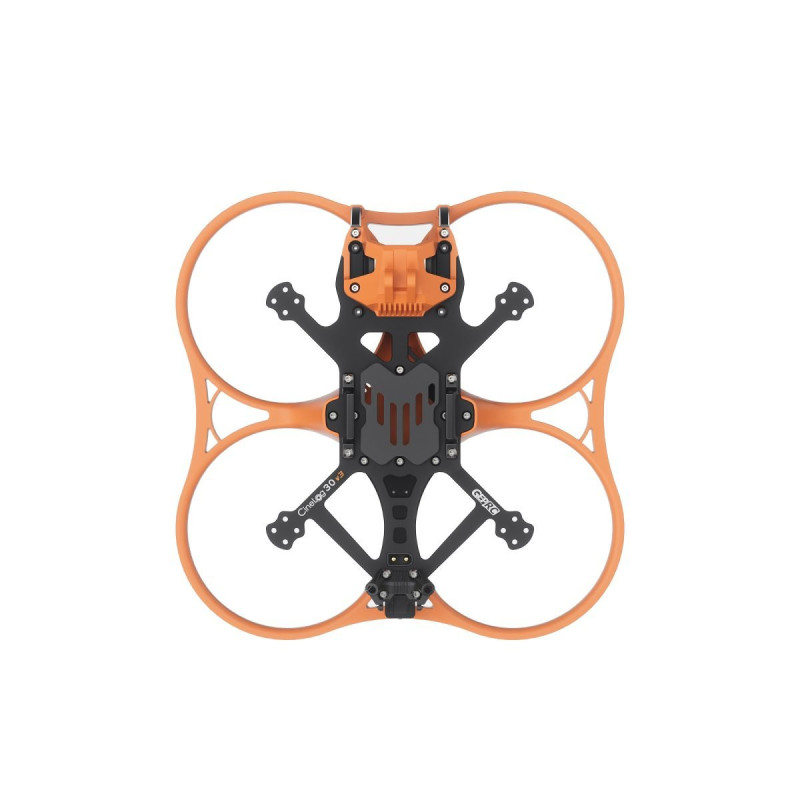

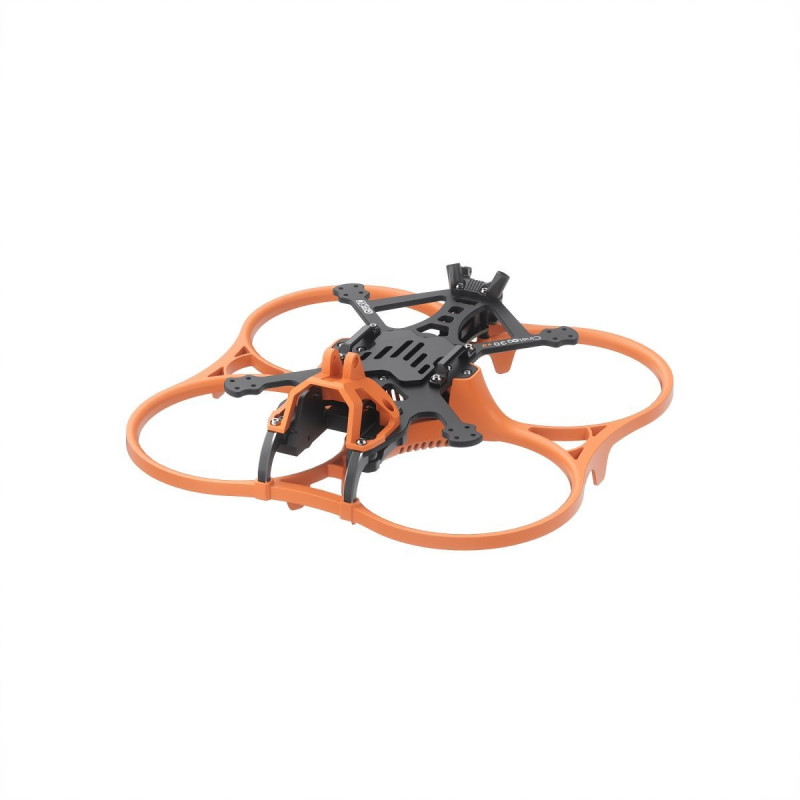

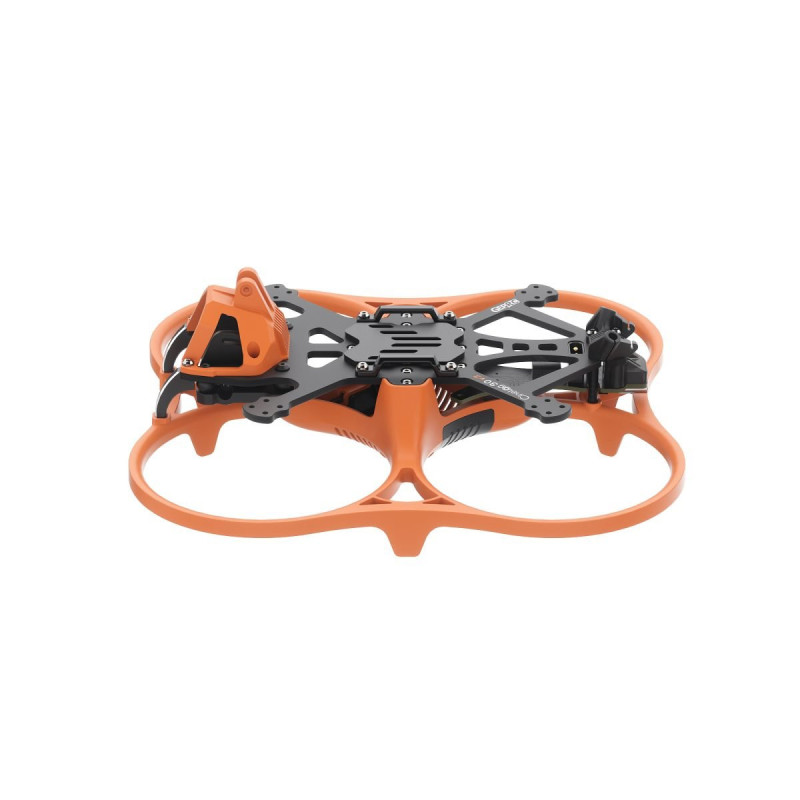

Rama FPV GEPRC GEP-CL30 V3 - Cinewhoop 3 cale, O4 Air Unit Pro, 128 mm

Rama FPV GEPRC GEP-CL30 V3 do Cinewhoopa 3 cale

GEPRC GEP-CL30 V3 Frame to rama FPV do budowy lub odbudowy cinewhoopa 3 cale, przygotowana pod montaż DJI O4 Air Unit Pro i konfiguracje z rozstawem osi 128 mm.

Konstrukcja łączy karbonowy szkielet, ochronną klatkę, aluminiowe wzmocnienia oraz zintegrowane rozwiązania ułatwiające serwis, prowadzenie przewodów i zabezpieczenie modułu wideo podczas startów oraz lądowań.

Najważniejsze cechy

• Kompatybilność z DJI O4 Air Unit Pro - canopy chroni jednostkę wideo, a konstrukcja uwzględnia jej montaż i dostęp do portów.
• Rozmiar 3 cale - rama przeznaczona do cinewhoopów z 3-calowymi śmigłami.
• Rozstaw osi 128 mm - kompaktowa geometria dla lekkich konstrukcji FPV do lotów filmowych.
• Karbon 2.5 mm - płyta z włókna węglowego zapewnia sztywność przy zachowaniu rozsądnej masy.
• Aluminiowe wzmocnienia - dodatkowa sztywność ramy i cage'a w newralgicznych miejscach.
• Otwory wentylacyjne - wycięcia w konstrukcji pomagają odprowadzać ciepło z O4 Air Unit Pro bez nadmiernego osłabiania ramy.
• Silikonowe zaślepki portów - chronią porty danych przed zabrudzeniem podczas startu i lądowania.
• 6 śrub konstrukcyjnych - uproszczony demontaż ułatwia serwis i przebudowę.
• Płytka funkcyjna 6w1 - upraszcza okablowanie i pomaga lepiej wykorzystać przestrzeń wewnątrz ramy.

Dla kogo jest ta rama?

• Dla pilotów budujących cinewhoopa 3 cale pod DJI O4 Air Unit Pro.
• Dla osób, które chcą odbudować lub przebudować konstrukcję klasy Cinelog30 V3.
• Dla użytkowników potrzebujących ramy z ochroną jednostki wideo, miejscem na okablowanie i dostępem serwisowym.
• Dla osób szukających platformy pod stabilny materiał wideo z underslung gimbal mount.

Dla kogo NIE jest?

• Nie jest to rama do klasycznego freestyle 5 cali.
• Nie jest to gotowy dron BNF lub PNP - wymaga elektroniki, silników, śmigieł i montażu.
• Nie jest to rama pod śmigła większe niż 3 cale.
• Nie jest to rama pod mocowanie FC inne niż 25.5 x 25.5 mm, jeśli nie stosujesz adapterów.

Konstrukcja pod DJI O4 Air Unit Pro

GEP-CL30 V3 została zaprojektowana z myślą o integracji z O4 Air Unit Pro. Canopy chroni moduł wideo, a wycięcia w ramie pomagają zachować balans między chłodzeniem i sztywnością konstrukcji.

Producent zastosował także silikonowe zaślepki portów danych. To praktyczny detal w cinewhoopie, który często startuje z ziemi, betonu, trawy lub pyłu. Zaślepki ograniczają ryzyko zabrudzenia portów, a jednocześnie można je łatwo wyjąć do bindowania lub dostępu do plików.

Serwis i montaż

Rama jest skręcana przy użyciu 6 śrub konstrukcyjnych, co przyspiesza demontaż podczas serwisu. Ma to znaczenie przy wymianie przewodów, kontroli O4 Air Unit Pro, dostępie do stacka lub naprawie po kontakcie z przeszkodą.

Nowa płytka funkcyjna 6w1 upraszcza okablowanie i pomaga uporządkować wnętrze ramy. W małych cinewhoopach każdy milimetr przestrzeni jest istotny, szczególnie przy prowadzeniu przewodów zasilania, LED, buzzera i elementów pomocniczych.

Specyfikacja techniczna

Zawartość zestawu

• 1 x rama ochronna czarna
• 1 x rama ochronna pomarańczowa
• 1 x canopy czarne
• 1 x canopy pomarańczowe
• 1 x canopy szare
• 1 x aluminiowy pasek akumulatora
• 1 x aluminiowy uchwyt obiektywu
• 1 x pasek LED
• 2 x podkładki antypoślizgowe pod akumulator
• 1 x Cinelog30 V3 FCB
• 1 x pasek akumulatora 15 x 150 mm
• 1 x pasek akumulatora 15 x 130 mm
• 1 x klucz L 1.5 mm
• 1 x zapasowy zestaw śrub
• 1 x podkładka antypoślizgowa pod akumulator
• 1 x narzędzie do kulek tłumiących
• 1 x pin do parowania częstotliwości
• 1 x zestaw śrub

FAQ

Tak. Rama została zaprojektowana z ochronnym canopy i mocowaniem przygotowanym pod O4 Air Unit Pro.

Producent podaje kompatybilność ze śmigłami 3 cale.

Rama obsługuje mocowanie kontrolera lotu 25.5 x 25.5 mm.

Nie. To rama FPV z elementami montażowymi. Do lotu potrzebne są między innymi kontroler lotu, ESC, silniki, śmigła, system wideo, odbiornik RC i akumulator.

Rada eksperta Avifly: Przy budowie cinewhoopa 3 cale zwróć uwagę nie tylko na rozstaw FC i VTX, ale też na prowadzenie przewodów wokół O4 Air Unit Pro. Zbyt ciasne ułożenie kabli może utrudniać chłodzenie i późniejszy serwis.
