Odbiornik RC GEPRC ELRS Nano 2.4G PA100 - RX ExpressLRS, 100mW, 17x11mm

Odbiornik RC GEPRC ELRS Nano 2.4G PA100 do dronów FPV

GEPRC ELRS Nano 2.4G PA100 to kompaktowy odbiornik RC do dronów FPV, oparty na otwartym projekcie ExpressLRS i pracujący w paśmie 2.4GHz ISM. Moduł jest przeznaczony do modeli, w których liczy się niska masa, mały rozmiar, szybka komunikacja z aparaturą i stabilna telemetria.

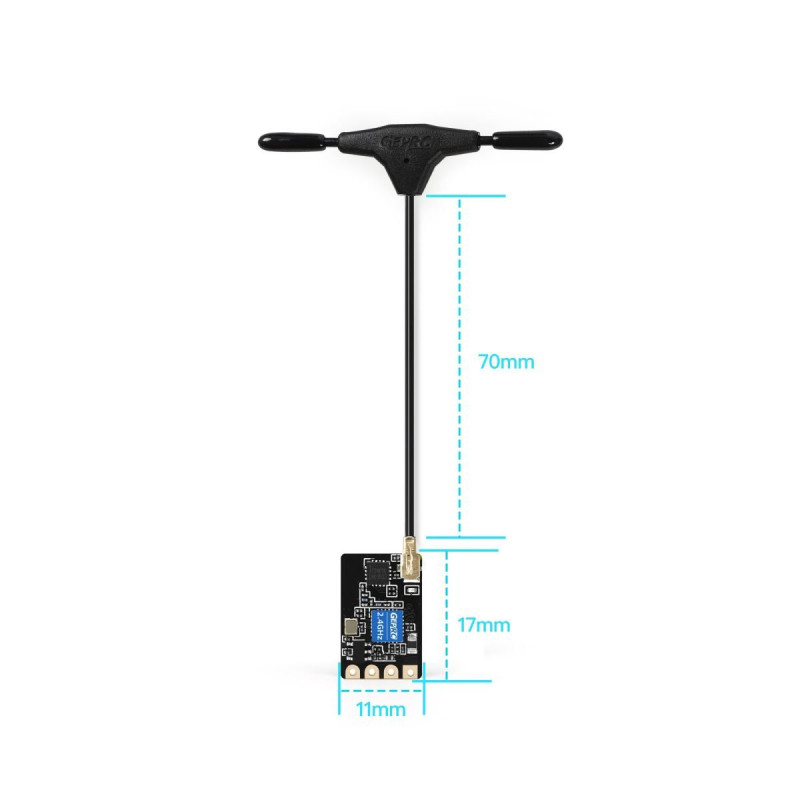

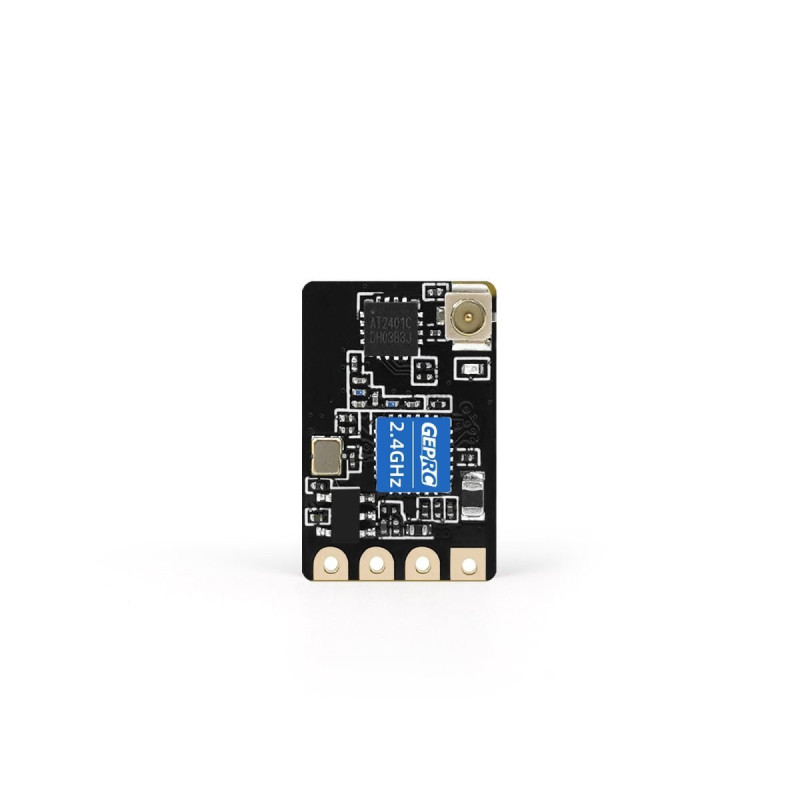

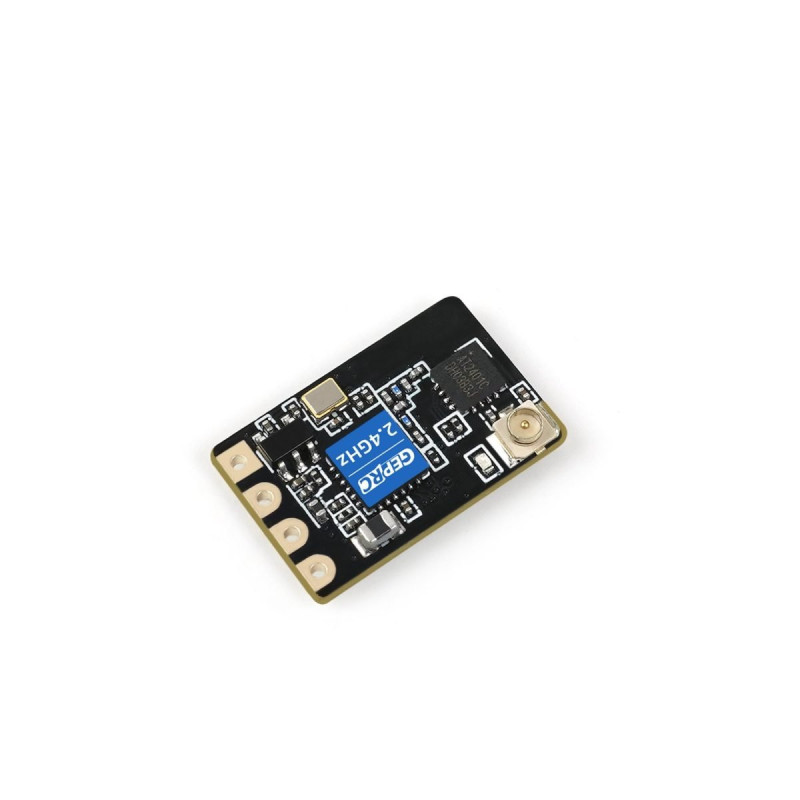

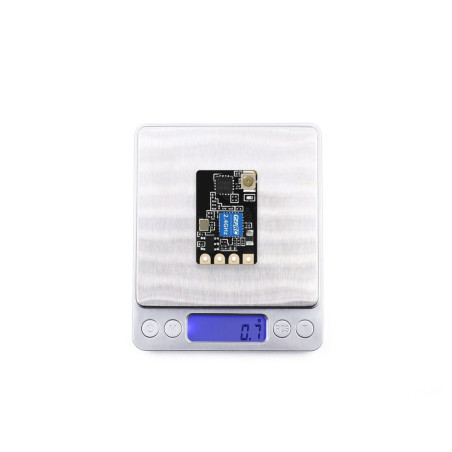

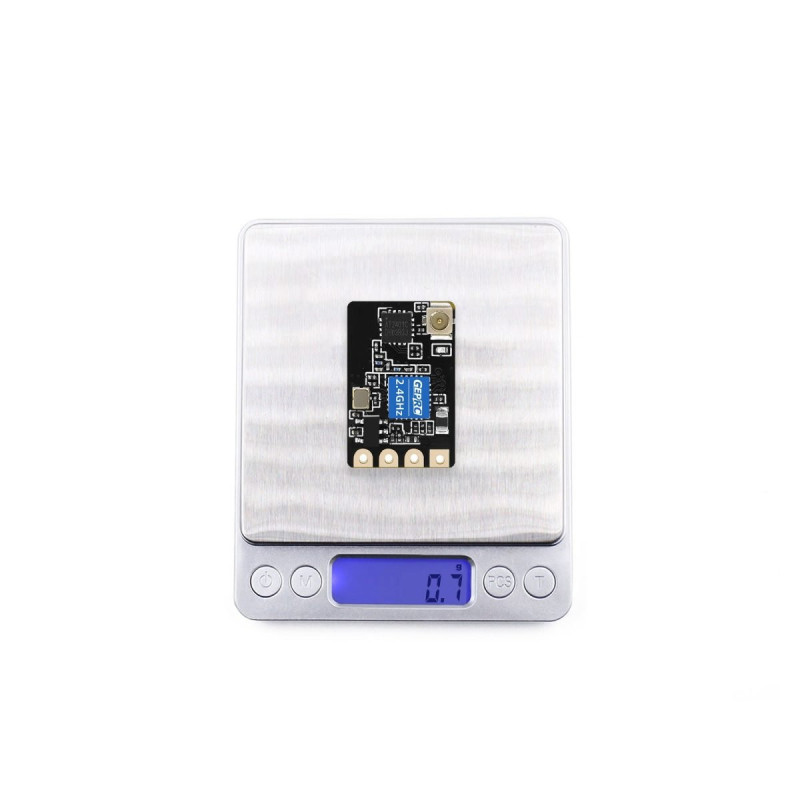

Odbiornik ma wymiary tylko 17x11 mm i waży 0.7 g, dlatego dobrze sprawdza się w ciasnych konstrukcjach FPV, gdzie każdy gram i każdy milimetr miejsca mają znaczenie. Wbudowany układ PA + LNA zapewnia moc telemetrii do 100 mW, a złącze antenowe IPEX1 pozwala podłączyć zewnętrzną antenę 2.4GHz.

Najważniejsze cechy

• ExpressLRS 2.4GHz - nowoczesny system RC o niskich opóźnieniach, wysokiej częstotliwości odświeżania i dużej popularności w FPV.
• Odświeżanie 25Hz-1000Hz - szeroki zakres pracy pozwala dopasować ustawienia do stylu lotu, od spokojnego latania po dynamiczny freestyle.
• Telemetria do 100 mW - wbudowany PA + LNA poprawia możliwości komunikacji zwrotnej z odbiornika do nadajnika.
• TCXO - temperaturowo kompensowany oscylator kwarcowy ogranicza ryzyko odstrojenia częstotliwości przy zmianach temperatury.
• Aktualizacja przez WiFi - firmware można aktualizować bez dodatkowego programatora, korzystając z funkcji WiFi odbiornika.
• Mała masa 0.7 g - dobry wybór do lekkich quadcopterów, cinewhoopów i kompaktowych buildów FPV.

Dlaczego TCXO ma znaczenie?

Odbiornik wykorzystuje TCXO, czyli temperaturowo kompensowany oscylator kwarcowy. W praktyce oznacza to stabilniejszą pracę częstotliwościową, szczególnie wtedy, gdy elektronika pracuje długo, nagrzewa się lub jest używana w zmiennych warunkach otoczenia.

W modelach FPV ma to znaczenie, ponieważ odbiornik RC jest jednym z krytycznych elementów bezpieczeństwa. Stabilny link sterowania ogranicza ryzyko problemów z komunikacją pomiędzy aparaturą i kontrolerem lotu.

ExpressLRS 2.4GHz w praktyce

ExpressLRS to otwarty system RC popularny w środowisku FPV. Producent wskazuje na niski latency, możliwość pracy na dużym dystansie oraz maksymalną częstotliwość odświeżania do 1000Hz.

Dla pilota oznacza to szybką reakcję modelu na ruchy drążków i możliwość konfiguracji odbiornika pod konkretny typ lotu. W lekkich dronach FPV szczególnie ważne jest połączenie niskiej masy odbiornika z dobrą stabilnością linku radiowego.

Dla kogo jest ten odbiornik?

• Dla pilotów FPV korzystających z aparatury lub modułu nadawczego w systemie ExpressLRS 2.4GHz.
• Dla osób budujących lekkiego drona FPV, gdzie potrzebny jest mały odbiornik o wymiarach 17x11 mm.
• Dla serwisu lub warsztatu, który chce mieć uniwersalny odbiornik ELRS do wymiany w modelach GEPRC i innych konstrukcjach FPV.
• Dla użytkowników, którzy chcą aktualizować firmware odbiornika przez WiFi.

Dla kogo NIE jest?

• Nie jest dla użytkowników systemów FrSky, TBS Crossfire, Ghost lub ELRS 915/868MHz, jeśli aparatura nie obsługuje ELRS 2.4GHz.
• Nie jest zamiennikiem odbiornika wideo VTX - to moduł RC do sterowania, a nie nadajnik obrazu.
• Nie jest przeznaczony do bezpośredniego zasilania z pakietu LiPo - producent podaje napięcie wejściowe 5 V.

Specyfikacja techniczna

Zawartość zestawu

• 1 x odbiornik ELRS Nano 2.4G PA100 Receiver
• 1 x antena
• 1 x koszulka termokurczliwa
• 4 x przewód silikonowy
• 1 x pin 4-pin
• 1 x instrukcja obsługi

FAQ - najczęściej zadawane pytania

Czy GEPRC ELRS Nano 2.4G PA100 działa z każdą aparaturą?

Nie. Odbiornik jest przeznaczony do systemu ExpressLRS 2.4GHz. Aparatura lub moduł nadawczy muszą obsługiwać ELRS w paśmie 2.4GHz.

Czy można zasilić ten odbiornik bezpośrednio z pakietu LiPo?

Nie według danych producenta. Odbiornik wymaga zasilania 5 V, więc należy podłączyć go do odpowiedniego wyjścia 5 V na kontrolerze lotu lub stabilizowanym BEC.

Jakie przewody trzeba przylutować do kontrolera lotu?

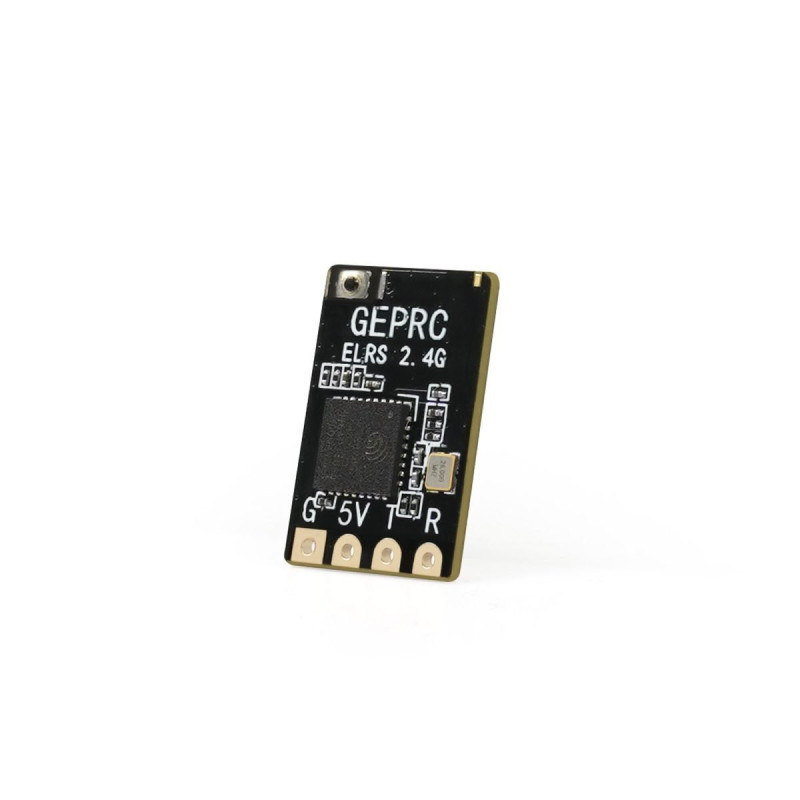

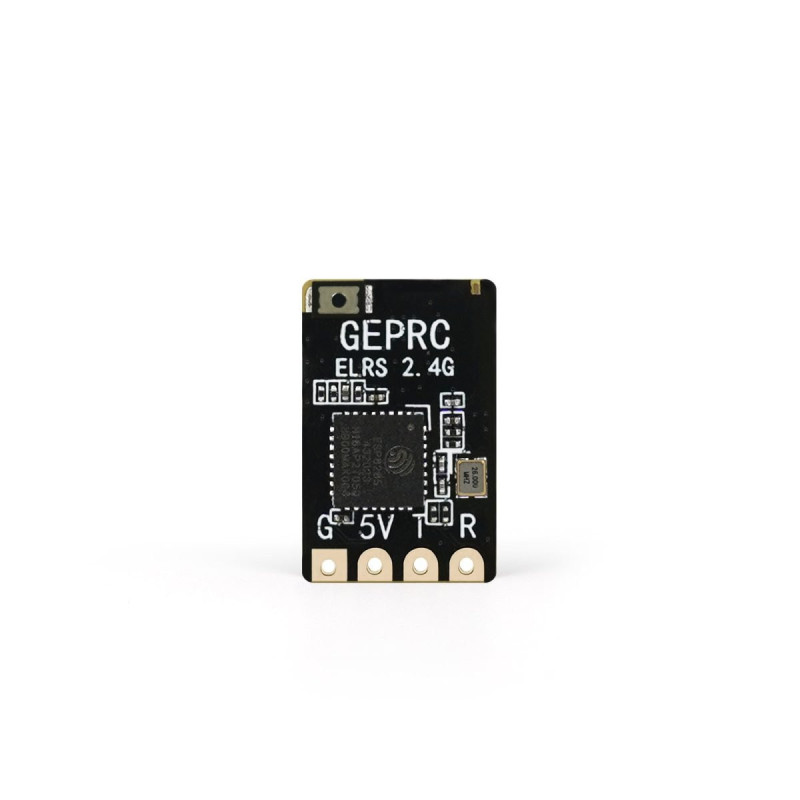

Na płytce znajdują się typowe pady odbiornika: G, 5V, T i R. Należy połączyć masę, zasilanie 5 V oraz linie UART TX/RX zgodnie z dokumentacją kontrolera lotu.

Czy odbiornik ma aktualizację przez WiFi?

Tak. Producent podaje obsługę aktualizacji firmware przez WiFi, co ułatwia konfigurację i serwis bez dodatkowego programatora.

Rada eksperta Avifly: przy montażu odbiornika ELRS trzymaj antenę możliwie daleko od przewodów zasilających ESC, karbonu i nadajnika wideo. Antena upchnięta przy ramie lub przewodach może realnie pogorszyć jakość linku RC.
