Odbiornik ELRS GEPRC C3 Gemini Xrossband - 915MHz i 2.4GHz, dual-band, CRSF, 5V

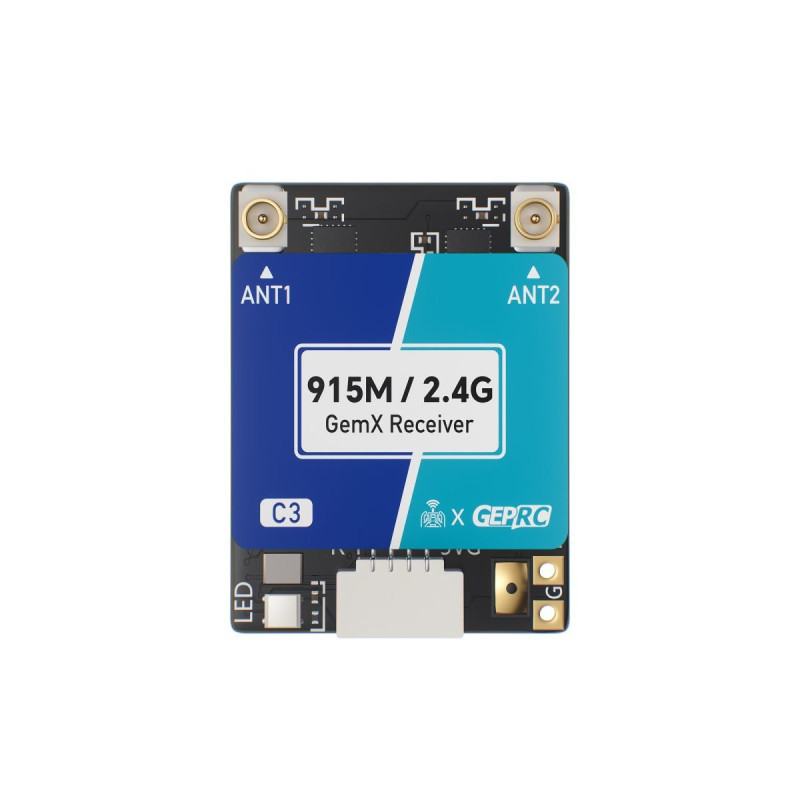

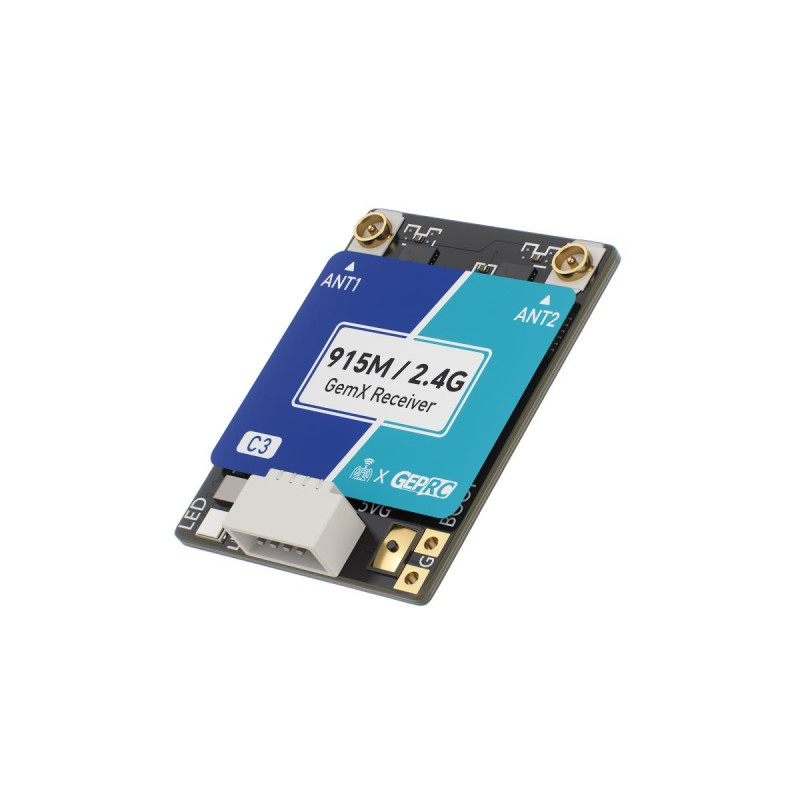

Odbiornik ELRS GEPRC C3 Gemini Xrossband 915MHz i 2.4GHz

Odbiornik ELRS GEPRC C3 Gemini Xrossband to dwuzakresowy receiver FPV oparty na projekcie ExpressLRS, przeznaczony do dronów FPV, long range, freestyle i racing. Obsługuje pasma 915MHz oraz 2.4GHz, a w trybie dual-band może pracować jako układ łączący oba zakresy radiowe dla stabilniejszego linku RC.

To rozwiązanie dla pilotów, którzy chcą połączyć zalety dalekiego zasięgu sub-GHz z szybkością i responsywnością pasma 2.4GHz. Odbiornik wykorzystuje układy ESP32-C3 oraz 2 x LR1121, czyli trzecią generację chipów RF Semtech, co pozwala na pracę w zaawansowanych trybach Gemini i Xrossband.

Najważniejsze cechy

• Dwuzakresowy system ELRS 915MHz i 2.4GHz - obsługa trybów 915M Gemini, 2.4G Gemini oraz 915M + 2.4G Dual-Band.
• Układ RF Semtech LR1121 - nowoczesna platforma radiowa do pracy w paśmie sub-GHz i 2.4GHz.
• Refresh rate 25Hz-1000Hz - szeroki zakres odświeżania dla konfiguracji nastawionej na zasięg albo responsywność.
• Telemetria do 100mW - mocny kanał telemetryczny przydatny w lotach FPV z monitoringiem linku.
• TCXO - temperaturowo kompensowany oscylator kwarcowy zwiększający stabilność częstotliwości.
• Zasilanie 5V - standardowe zasilanie z kontrolera lotu.
• Wyjście CRSF, SBUS, SUMD, DJI RS2 Pro, MAVLink - szeroka kompatybilność z różnymi konfiguracjami FC i systemami sterowania.
• Aktualizacja firmware przez WiFi - wygodniejsza konfiguracja i serwis bez dodatkowego programatora.
• Złącze SH1.0 4-pin - prostszy montaż dzięki dołączonemu przewodowi silikonowemu.
• Niska masa 1.6 g - odbiornik nadaje się również do kompaktowych konstrukcji FPV.

Największe zalety w praktyce

• Stabilniejszy link RC - tryb dual-band 915M + 2.4G może poprawić odporność na zakłócenia, szczególnie przy locie w trudnym środowisku radiowym.
• Jeden odbiornik do różnych scenariuszy - racing, freestyle i long range można konfigurować pod różne priorytety: niskie opóźnienie, zasięg albo stabilność.
• Lepsza stabilność częstotliwości - TCXO pomaga utrzymać poprawną pracę odbiornika przy zmianach temperatury.
• Łatwiejsza obsługa firmware - wbudowana antena WiFi umożliwia aktualizację oprogramowania przez sieć WiFi.

Dla kogo jest ten odbiornik?

• Dla pilotów FPV latających na ExpressLRS i szukających odbiornika dual-band 915MHz + 2.4GHz.
• Dla osób budujących drony long range, gdzie stabilność linku RC jest ważniejsza niż minimalizacja każdego grama.
• Dla pilotów racing i freestyle, którzy chcą korzystać z trybów Gemini i wysokiego odświeżania do 1000Hz.
• Dla użytkowników posiadających lub planujących moduł nadawczy kompatybilny z GemX TX.

Dla kogo NIE jest?

• Nie jest dla użytkowników systemów TBS Crossfire, FrSky ACCST, FrSky ACCESS lub innych systemów RC bez ELRS.
• Nie jest najlepszym wyborem, jeśli potrzebujesz najprostszego odbiornika single-band 2.4GHz do małego whoopa i nie wykorzystasz trybów Gemini.
• Nie wykorzystasz pełnego potencjału trybu 915M + 2.4G Dual-Band bez odpowiedniego nadajnika GemX TX.

Tryby pracy i kompatybilność

GEPRC C3 Gemini Xrossband obsługuje trzy główne konfiguracje radiowe: 915M Gemini, 2.4G Gemini oraz 915M + 2.4G Dual-Band. Producent wskazuje, że tryb dual-band wymaga użycia nadajnika GemX TX.

Odbiornik jest jednocześnie kompatybilny z jednopasmowymi modułami ELRS TX. To ważne, jeśli użytkownik chce zastosować go w obecnej konfiguracji ELRS, a pełny tryb Xrossband uruchomić dopiero po zmianie modułu nadawczego.

Dlaczego 915MHz i 2.4GHz w jednym odbiorniku?

Pasmo 915MHz jest często wybierane do lotów long range, ponieważ lepiej radzi sobie z dystansem i przeszkodami niż wyższe częstotliwości. Pasmo 2.4GHz jest popularne w FPV ze względu na szybki link, dobrą dostępność sprzętu i wysokie odświeżanie.

Połączenie obu zakresów w jednym odbiorniku daje większą elastyczność konfiguracji. W praktyce pilot może dobrać tryb pracy do stylu lotu, środowiska radiowego i posiadanego modułu nadawczego.

TCXO - stabilność częstotliwości

Odbiornik wykorzystuje TCXO, czyli temperaturowo kompensowany oscylator kwarcowy. W sprzęcie radiowym ma to znaczenie, ponieważ zmiany temperatury mogą wpływać na stabilność częstotliwości pracy. TCXO pomaga ograniczyć ten problem, co jest szczególnie ważne przy precyzyjnym linku RC.

Protokoły wyjściowe

GEPRC C3 Gemini Xrossband obsługuje kilka protokołów wyjściowych: CRSF, SBUS, SUMD, DJI RS2 Pro oraz MAVLink. W typowej konfiguracji FPV najczęściej wykorzystywany będzie CRSF, ponieważ jest standardowym wyborem dla ExpressLRS i dobrze współpracuje z Betaflight.

Specyfikacja techniczna



Producent	GEPRC
Model	GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver
SKU producenta	GP108091

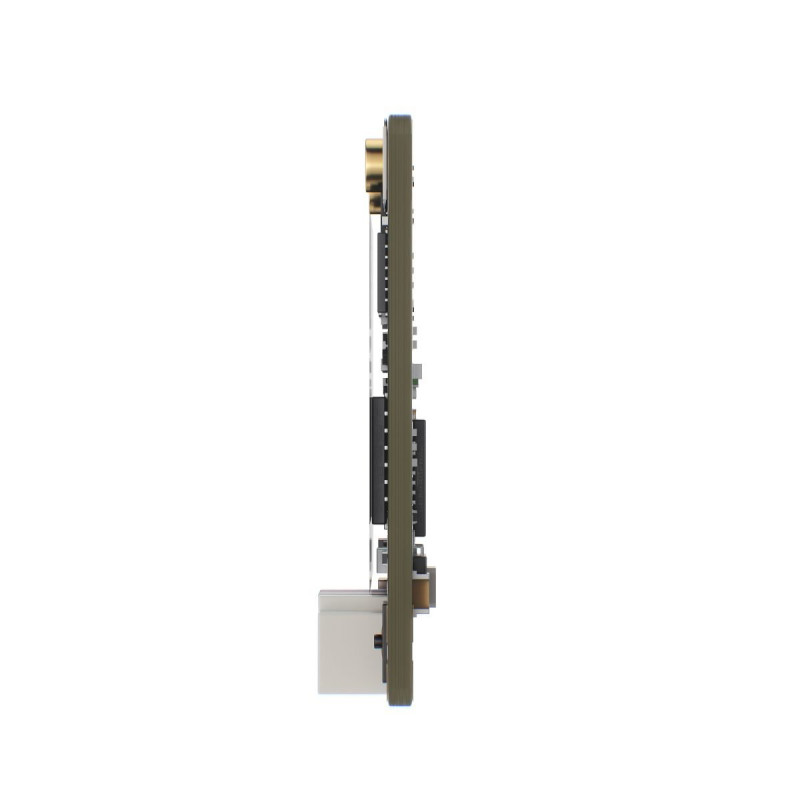

Wymiary	18 x 23.6 x 5.7 mm
Masa	1.6 g - sam odbiornik

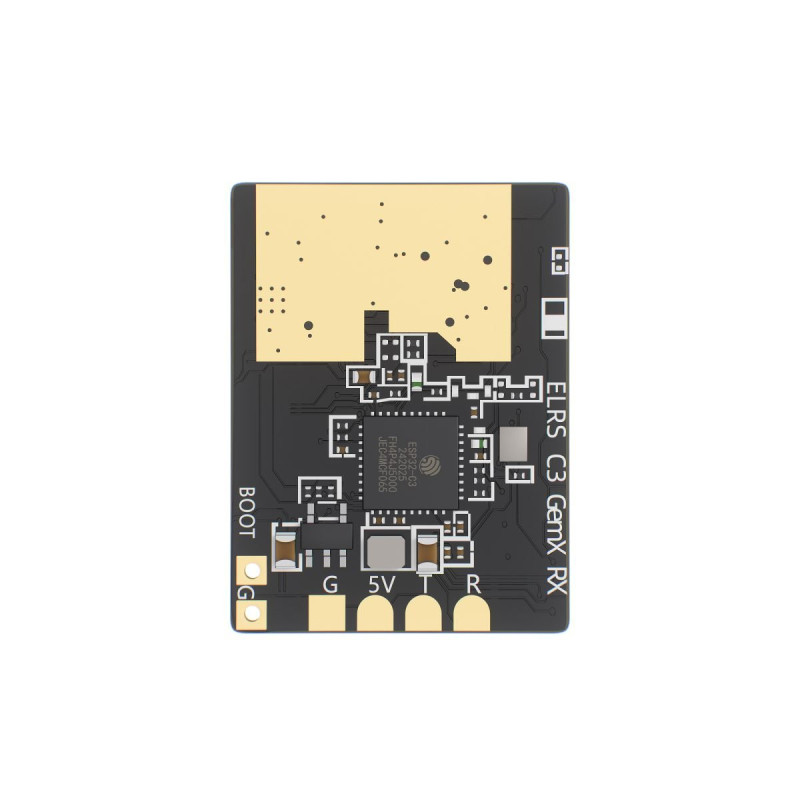

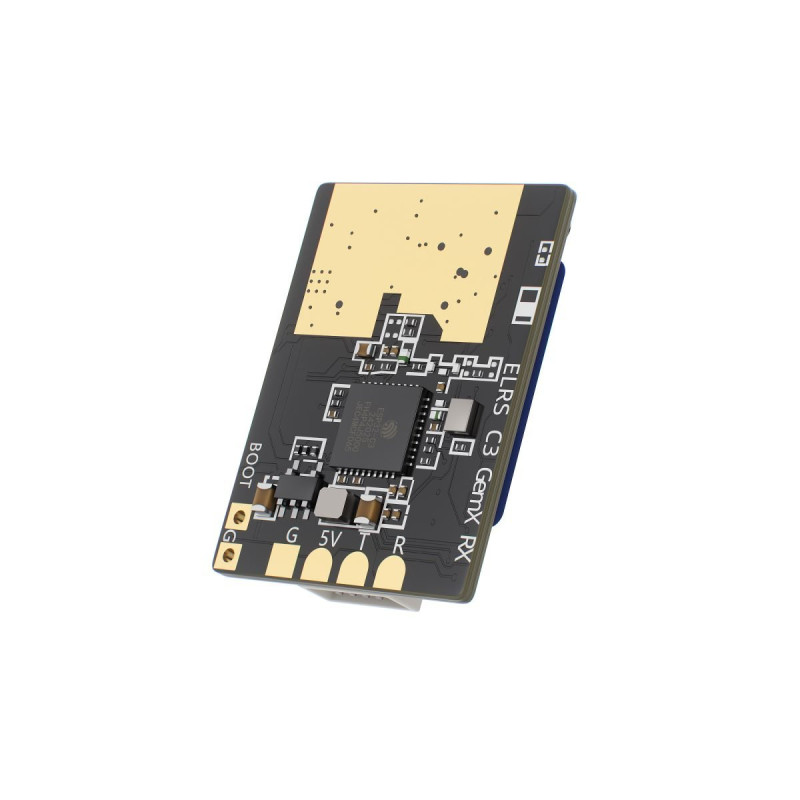

Układy	ESP32-C3, LR1121 x 2
Oscylator	TCXO
Pasma pracy	915MHz Gemini, 2.4GHz Gemini, 915M + 2.4G Dual-Band
Refresh rate	25Hz-1000Hz - LoRa, FSK
Protokoły wyjściowe	CRSF, SBUS, SUMD, DJI RS2 Pro, MAVLink
Napięcie pracy	5V
Złącze antenowe	IPEX1
Moc telemetrii	100mW
Firmware	GEPRC C3 900/2400 Gemini Xrossband RX
Aktualizacja firmware	WiFi

Zawartość zestawu

• 1 x odbiornik GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver

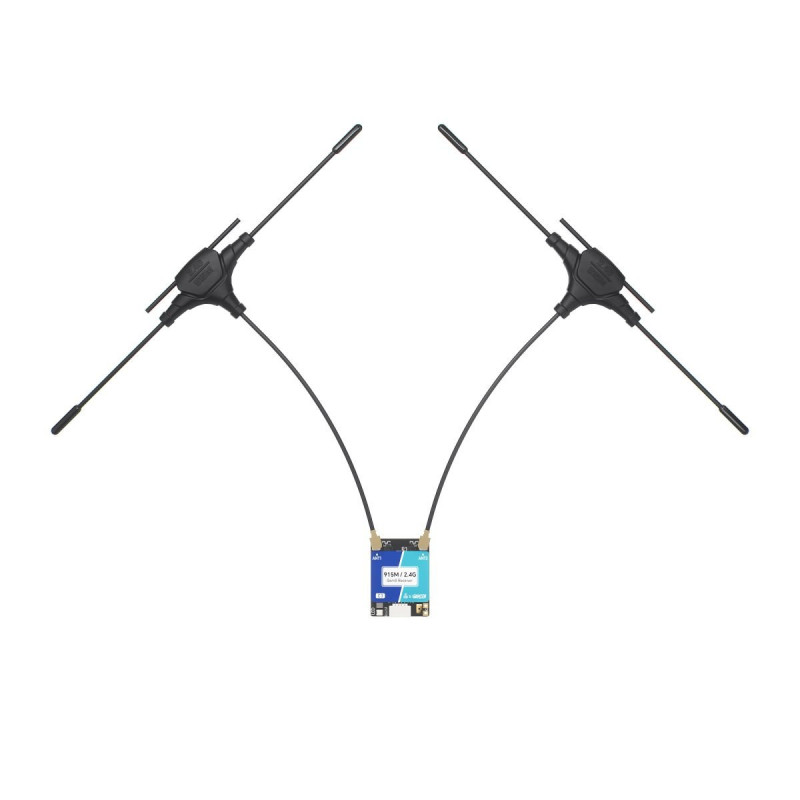

• 2 x antena 915M/2.4G Dual-band T-Antenna, IPEX1, 80 mm
• 1 x przewód silikonowy odbiornika SH1.0 4-pin, 100 mm
• 1 x koszulka termokurczliwa
• 1 x instrukcja obsługi

FAQ - najczęściej zadawane pytania

  Czy ten odbiornik działa tylko z nadajnikiem GemX TX?

Pełny tryb 915M + 2.4G Dual-Band wymaga użycia GemX TX. Producent podaje jednak, że odbiornik jest kompatybilny również z jednopasmowymi modułami ELRS TX.

  Jakie napięcie zasilania jest wymagane?

Odbiornik pracuje na napięciu 5V. W typowej konfiguracji FPV należy podłączyć go do stabilizowanego wyjścia 5V z kontrolera lotu.

  Jakim protokołem najlepiej podłączyć odbiornik do kontrolera lotu?

W konfiguracjach FPV z ExpressLRS najczęściej stosuje się CRSF. Odbiornik obsługuje też SBUS, SUMD, DJI RS2 Pro oraz MAVLink.

  Czy można aktualizować firmware przez WiFi?

Tak. Producent podaje obsługę aktualizacji firmware przez WiFi, co ułatwia konfigurację i serwis odbiornika.

Rada eksperta Avifly

Przy montażu odbiornika w ramie FPV nie prowadź anten równolegle i ciasno obok przewodów zasilających ESC lub przewodów silnikowych. Anteny warto wyprowadzić możliwie daleko od źródeł zakłóceń i zabezpieczyć tak, aby nie weszły w śmigła.
