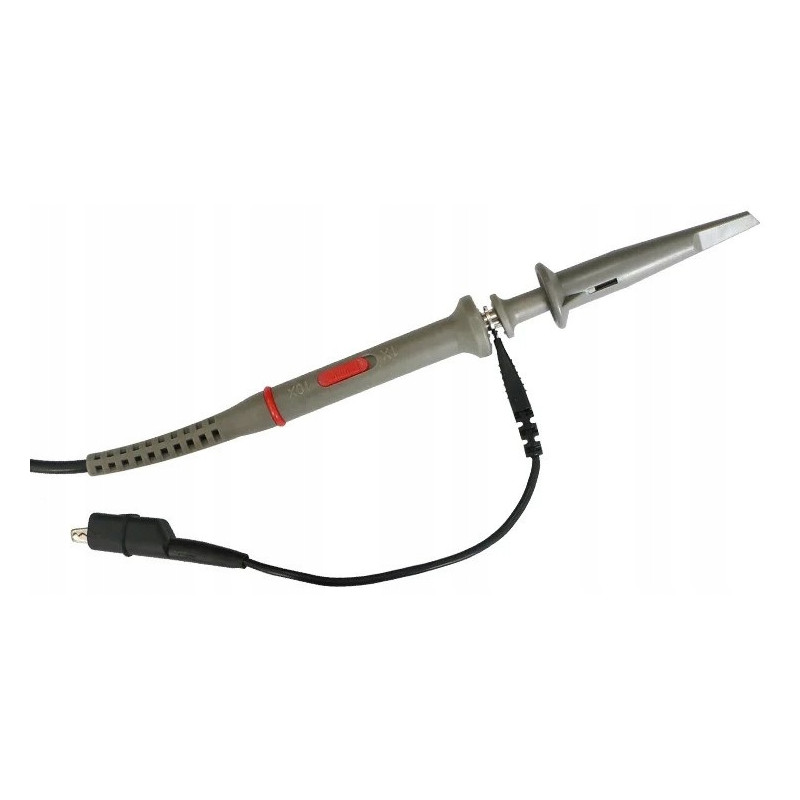

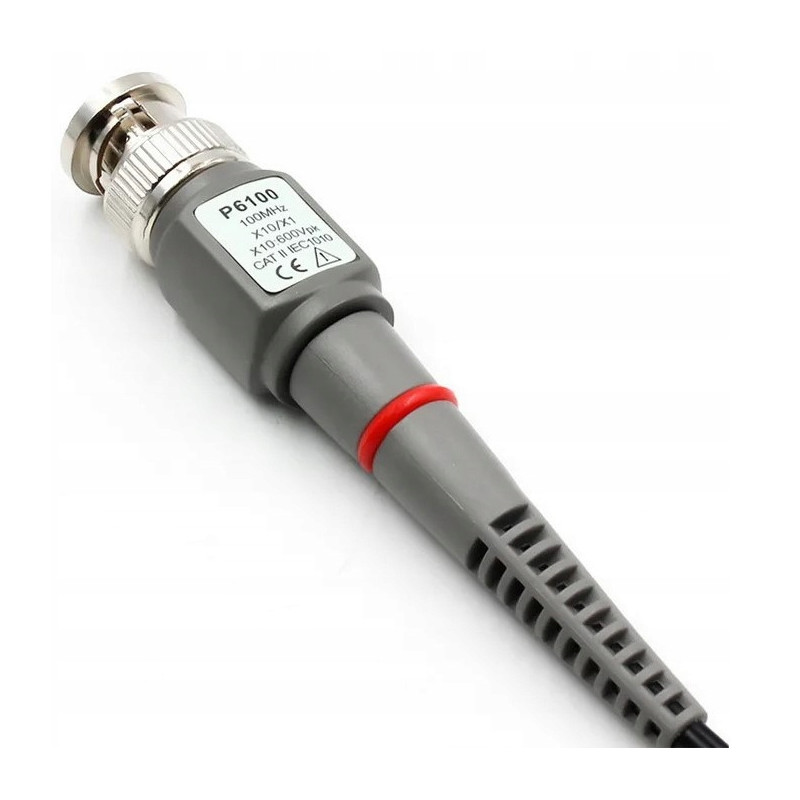

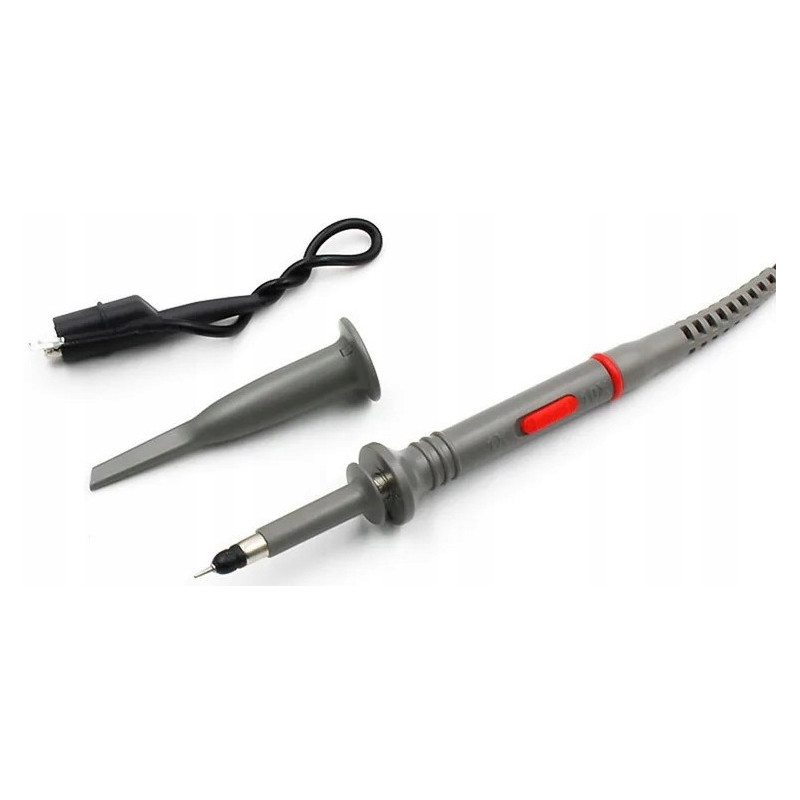

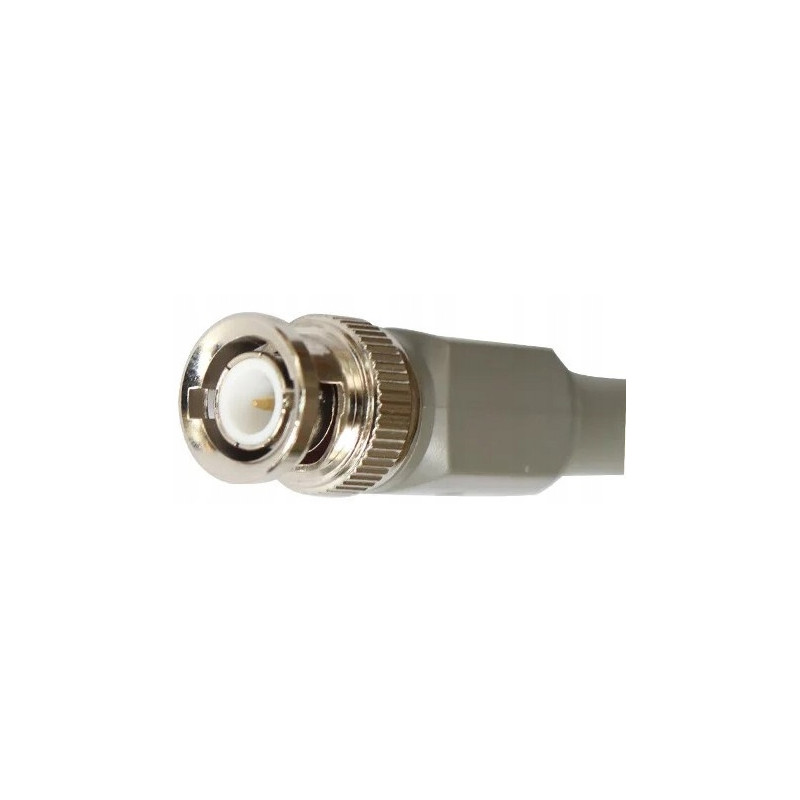

Sonda oscyloskopowa FNIRSI P6100 - pasmo DC-100MHz, przewód 120cm, tryb 1X/10X

Sonda oscyloskopowa FNIRSI P6100 do pomiarów elektroniki

Sonda oscyloskopowa FNIRSI P6100 to przewodowa sonda pomiarowa do oscyloskopu, przeznaczona do diagnostyki sygnałów w elektronice, serwisie i warsztacie hobbystycznym. Model oferuje pasmo pracy deklarowane przez producenta jako DC-6MHz oraz DC-100MHz, przewód o długości 120cm i kompensację w zakresie 10pF-30pF.

To praktyczny element wyposażenia dla osób pracujących z układami elektronicznymi, zasilaniem, sterownikami, modułami FPV, płytkami PCB i urządzeniami wymagającymi obserwacji przebiegów napięciowych. Dobrze dobrana sonda pozwala wykorzystać oscyloskop nie tylko do prostego sprawdzenia obecności sygnału, ale też do oceny jego kształtu, stabilności i zakłóceń.

Najważniejsze cechy

• Pasmo DC-6MHz / DC-100MHz - umożliwia pracę z podstawowymi i szybszymi sygnałami pomiarowymi w elektronice.
• Tłumienie 1:10 - przydatne przy pomiarach sygnałów o wyższym napięciu oraz przy ograniczaniu obciążenia badanego układu.
• Kompensacja 10pF-30pF - pozwala dopasować sondę do wejścia oscyloskopu, aby przebieg prostokątny nie był sztucznie zniekształcony.
• Czas narastania poniżej 3.5ns - parametr istotny przy obserwacji szybszych zboczy sygnału.

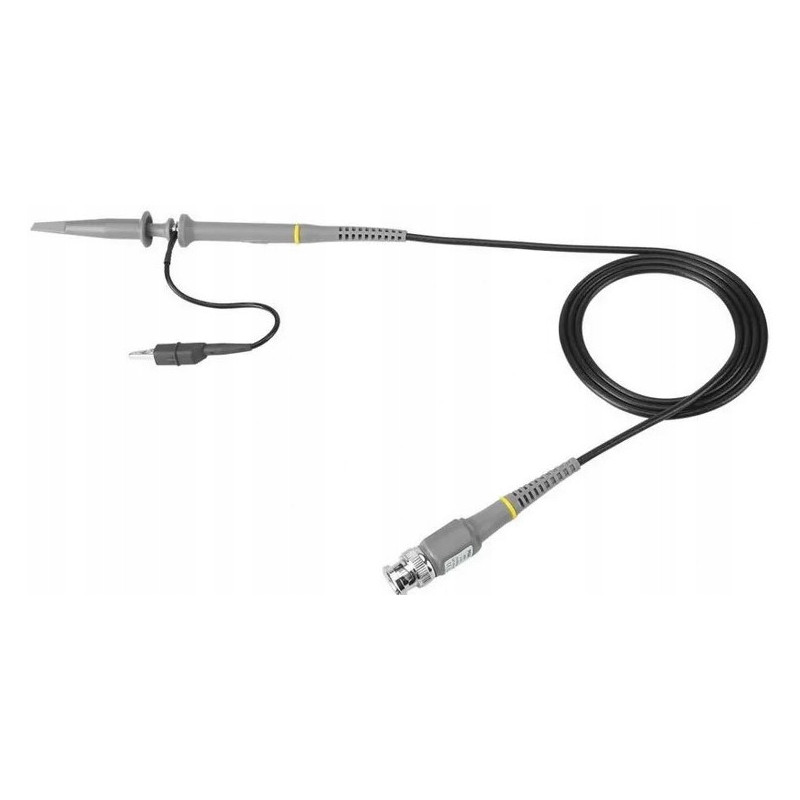

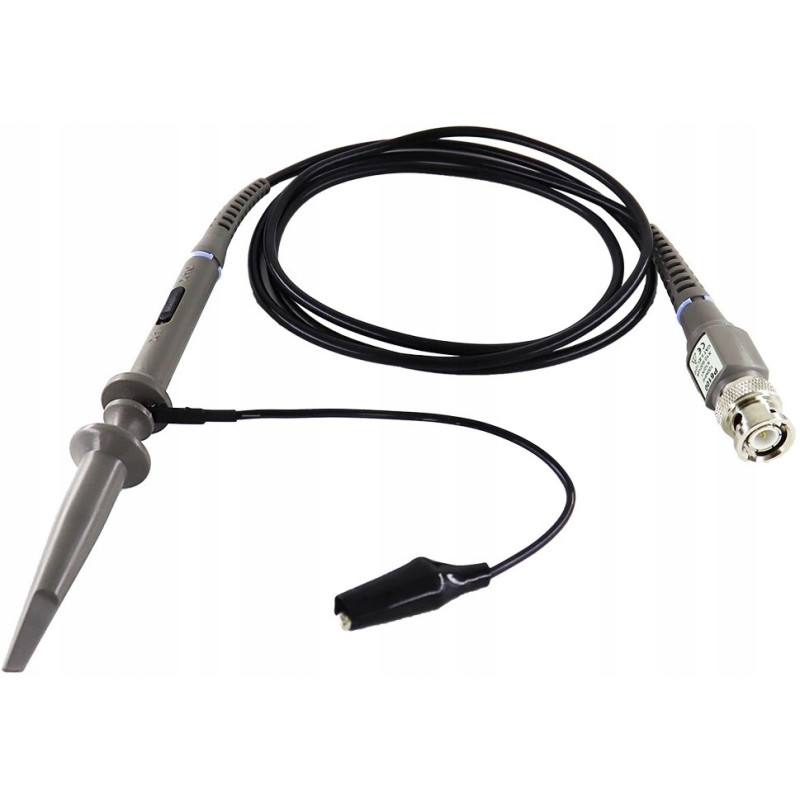

• Przewód 120cm - daje wygodny zapas długości przy pracy na biurku serwisowym lub przy większym układzie testowym.
• Waga 80g - sonda jest lekka i wygodna do codziennej pracy warsztatowej.

Największe zalety w praktyce

Stabilniejszy pomiar po kompensacji

Zakres kompensacji 10pF-30pF pozwala skorygować sondę względem wejścia oscyloskopu. Ma to znaczenie szczególnie wtedy, gdy mierzysz sygnały prostokątne, PWM, zegary lub przebiegi sterujące. Bez poprawnej kompensacji przebieg może wyglądać na przeregulowany albo zbyt zaokrąglony, mimo że problem nie leży w badanym układzie.

Bezpieczniejsza praca z wyższymi napięciami

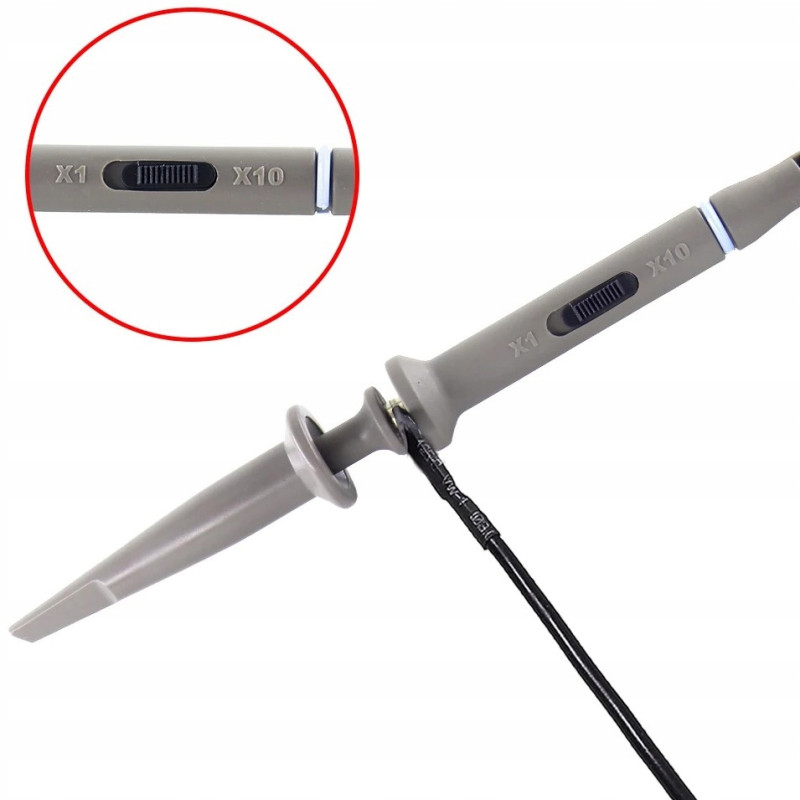

Producent deklaruje napięcie pracy 1X: poniżej 200V DC+AC Peak oraz 10X: poniżej 600V DC+AC. Oznacza to, że przed pomiarem trzeba świadomie dobrać tryb sondy do zakresu napięć w badanym obwodzie. W praktyce tryb 10X jest zwykle wybierany wtedy, gdy chcesz mniej obciążyć układ i pracować z wyższym napięciem wejściowym.

Długość przewodu do pracy na realnym stanowisku

Przewód o długości 120cm ułatwia prowadzenie pomiarów bez konieczności przestawiania oscyloskopu bezpośrednio przy badanej płytce. To wygodne przy serwisie urządzeń, testowaniu modułów zasilania, analizie przebiegów sterujących i pracy z elektroniką rozłożoną na macie serwisowej.

Dla kogo jest ta sonda?

• Dla osób używających oscyloskopu do pomiarów elektroniki użytkowej, FPV, modułów zasilania i płytek PCB.
• Dla serwisantów i hobbystów, którzy potrzebują zapasowej albo podstawowej sondy pomiarowej.
• Dla użytkowników, którzy chcą mierzyć sygnały w zakresie deklarowanym przez producenta jako DC-6MHz / DC-100MHz.
• Dla osób, które potrzebują sondy z przewodem 120cm do wygodnej pracy na stanowisku.

Dla kogo NIE jest?

• Nie jest to produkt do pomiarów przekraczających deklarowane napięcia pracy sondy.
• Nie jest to zamiennik specjalistycznej sondy wysokonapięciowej do pomiarów HV.
• Nie jest to sonda różnicowa do pomiarów między dwoma punktami nieodniesionymi do masy oscyloskopu.
• Nie jest to rozwiązanie do pracy w warunkach przekraczających podane temperatury pracy.

Specyfikacja techniczna

Zawartość zestawu

• 1 x sonda oscyloskopowa FNIRSI P6100

FAQ - najczęściej zadawane pytania

Tak, sonda może być używana do obserwacji przebiegów PWM, o ile sygnał mieści się w deklarowanym paśmie i napięciu pracy sondy. Przed pomiarem warto wykonać kompensację sondy na oscyloskopie.

Kompensacja pozwala dopasować sondę do wejścia oscyloskopu. Dzięki temu kształt przebiegu na ekranie lepiej odpowiada rzeczywistemu sygnałowi, szczególnie przy pomiarze przebiegów prostokątnych.

Sonda ma deklarowane napięcie pracy do <200V DC+AC Peak w trybie 1X oraz do <600V DC+AC w trybie 10X. Nie jest to specjalistyczna sonda HV ani sonda różnicowa.

Tak, długość 120cm jest praktyczna na stanowisku warsztatowym i pozwala wygodnie podłączyć oscyloskop do badanej płytki bez ciągłego przestawiania urządzenia.

Rada eksperta Avifly: Przed realnym pomiarem ustaw sondę na właściwy tryb i wykonaj kompensację na sygnale kalibracyjnym oscyloskopu. Źle skompensowana sonda potrafi pokazać problem, którego w badanym układzie faktycznie nie ma.
