Tester USB FNIRSI FNAC-28 - miernik Type-C i USB-A, 4-24V, 0-6.5A, 156W

Tester USB FNIRSI FNAC-28 - miernik Type-C i USB-A do analizy ładowania

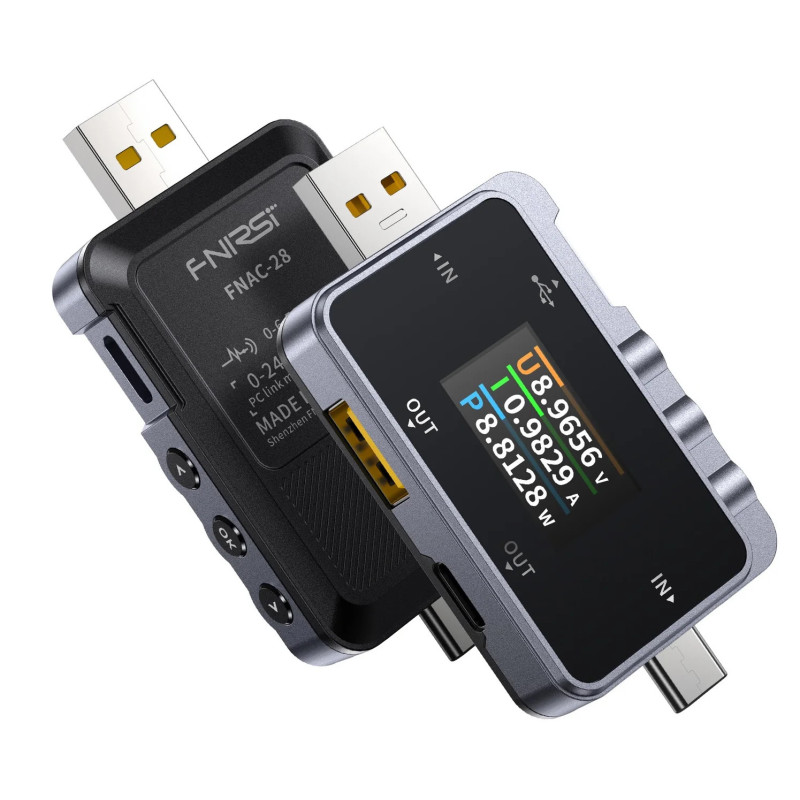

FNIRSI FNAC-28 to kompaktowy tester USB do pomiaru napięcia, prądu i mocy ładowania w portach USB-A oraz Type-C. Sprawdza się przy diagnostyce ładowarek, przewodów USB, powerbanków, urządzeń mobilnych i zasilania akcesoriów elektronicznych.

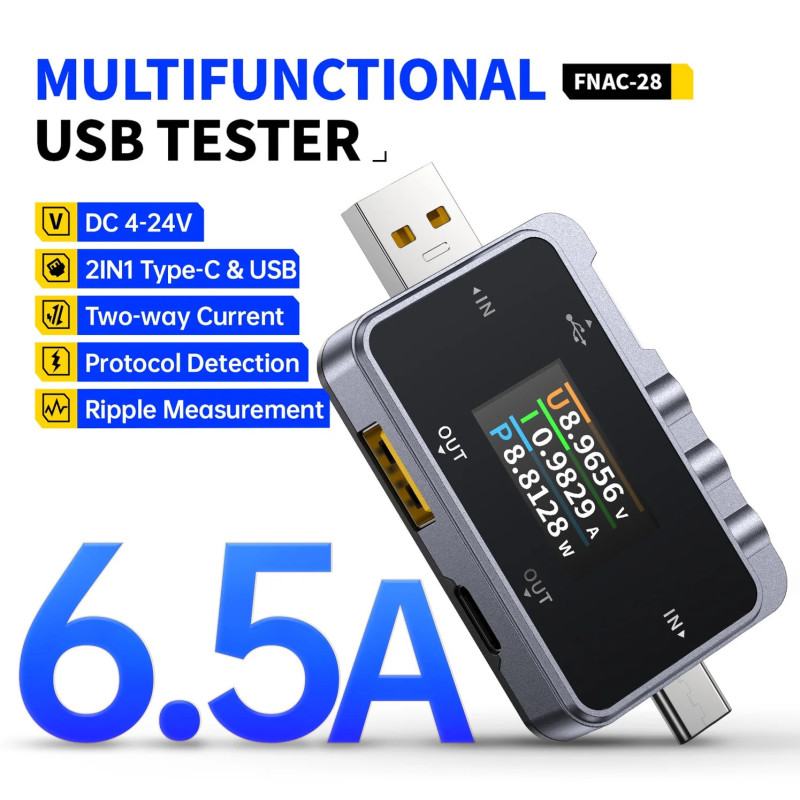

Urządzenie mierzy parametry w zakresie 4-24V, 0-6.5A oraz 0-156W, dlatego pozwala szybko ocenić, czy ładowarka, kabel lub powerbank pracuje zgodnie z oczekiwaniami. W praktyce jest to małe narzędzie warsztatowe do kontroli realnego poboru energii, stabilności ładowania i obsługiwanych protokołów szybkiego ładowania.

Najważniejsze cechy FNIRSI FNAC-28

• Pomiar napięcia 4-24V - kontrola napięcia na wyjściu ładowarki, powerbanku lub portu USB.
• Pomiar prądu 0-6.5A - szybka ocena poboru prądu przez telefon, moduł elektroniczny, powerbank lub inne urządzenie USB.
• Pomiar mocy do 156W - przydatny przy testowaniu mocniejszych ładowarek i urządzeń z szybkim ładowaniem.
• Ekran kolorowy 1.06 cala - czytelny podgląd parametrów bez podłączania dodatkowego komputera.
• Zewnętrzny 16-bitowy przetwornik ADC - dokładniejszy pomiar napięcia i prądu niż w prostych testerach USB.

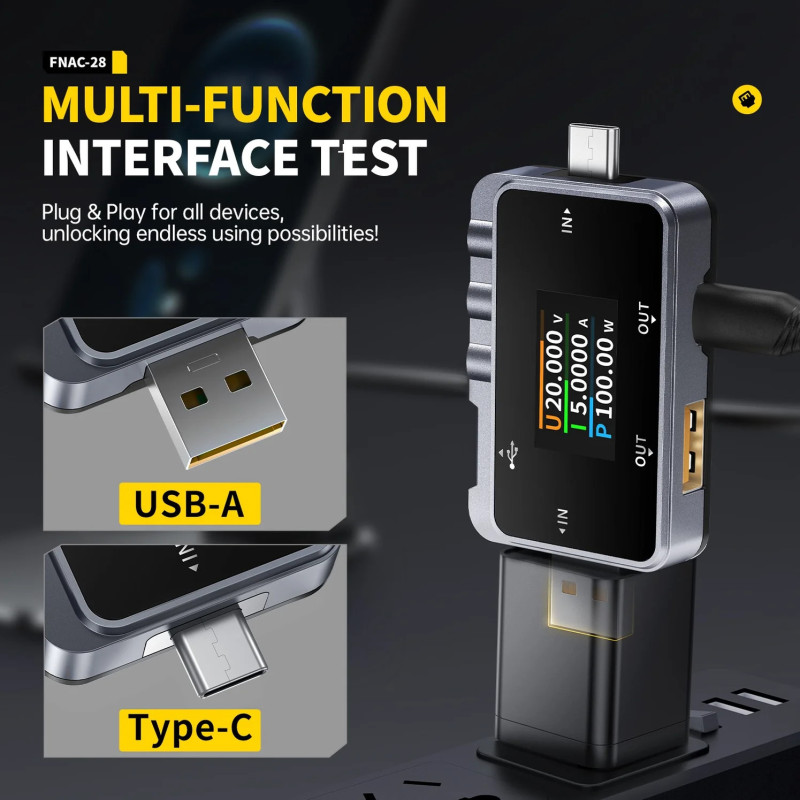

• USB-A i Type-C - szeroka kompatybilność z popularnymi ładowarkami, kablami i urządzeniami.
• Obsługa protokołów szybkiego ładowania - test QC2.0, QC3.0, FCP, SCP, AFC, VOOC/WARP oraz SVOOC.
• Pomiar rezystancji przewodu - pomocny przy ocenie jakości kabla USB i strat napięcia pod obciążeniem.
• Wyświetlanie krzywej pomiarowej - możliwość obserwacji zmian parametrów w czasie.
• Aktualizacja firmware - producent przewidział możliwość aktualizacji oprogramowania urządzenia.

Do czego służy tester USB FNIRSI FNAC-28?

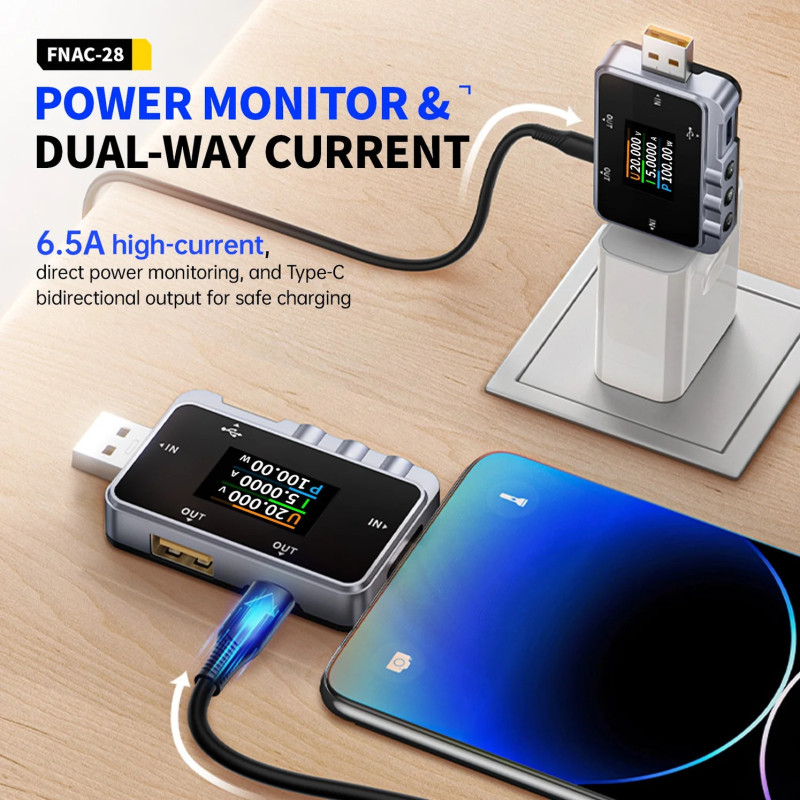

Tester pozwala sprawdzić, jakie napięcie, prąd i moc faktycznie występują podczas ładowania lub zasilania urządzenia. Jest to szczególnie przydatne, gdy ładowarka deklaruje wysoką moc, ale realny wynik zależy od przewodu, protokołu ładowania i podłączonego odbiornika.

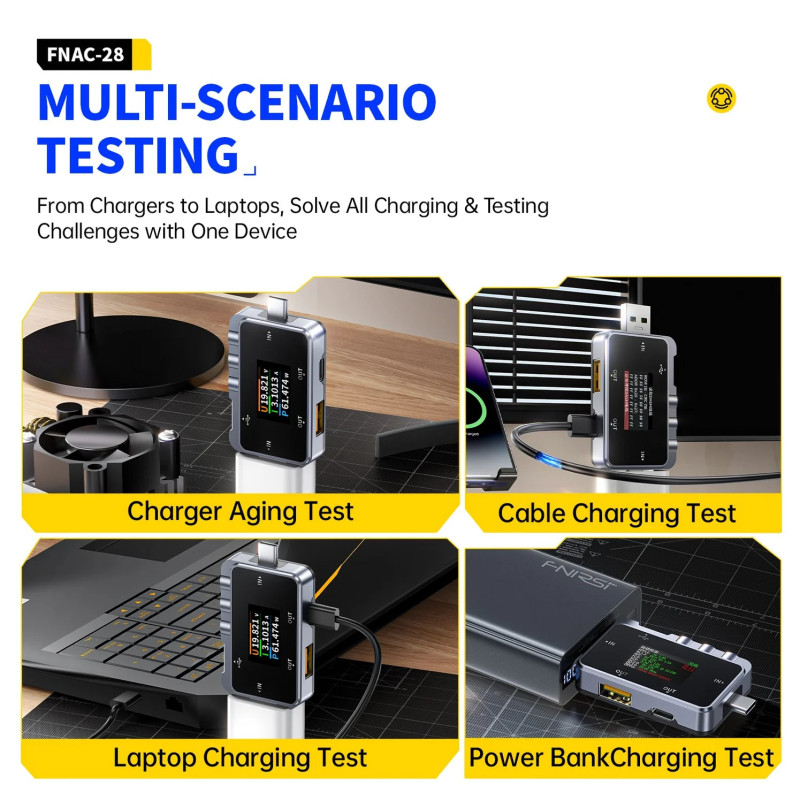

FNAC-28 może być używany do testowania ładowarek sieciowych, powerbanków, przewodów USB, portów USB w komputerach oraz urządzeń zasilanych z USB. W warsztacie elektronika pozwala szybko wykryć przewód o wysokiej rezystancji, niestabilne zasilanie albo brak obsługi danego protokołu szybkiego ładowania.

Dla kogo jest ten tester?

• Dla serwisu elektroniki, który chce szybko sprawdzać ładowarki, kable i powerbanki.
• Dla użytkownika, który chce zweryfikować realną moc ładowarki USB-A lub Type-C.
• Dla hobbysty elektroniki, który zasila układy z portu USB i chce kontrolować pobór prądu.
• Dla osób testujących przewody USB pod kątem spadków napięcia i rezystancji.
• Dla sklepu lub serwisu, który potrzebuje szybkiej diagnostyki akcesoriów zasilających.

Dla kogo NIE jest?

• Nie jest to pełny analizator laboratoryjny do certyfikacji ładowarek.
• Nie jest przeznaczony do pracy powyżej 24V na interfejsie monitorującym.
• Nie zastępuje elektronicznego obciążenia - przy części testów, np. rezystancji przewodu, wymagane jest dodatkowe obciążenie stałoprądowe.
• Nie powinien być używany do podłączania urządzeń, które nie tolerują napięć wyzwalanych przez szybkie ładowanie.

Obsługiwane protokoły szybkiego ładowania

FNIRSI FNAC-28 pozwala wykrywać i wyzwalać popularne protokoły szybkiego ładowania. Dzięki temu można sprawdzić, czy dana ładowarka lub powerbank faktycznie obsługuje deklarowany tryb pracy.

• QC2.0: 5V, 9V, 12V, 20V
• QC3.0: 3.4-20V
• FCP: 9V, 12V, 20V
• SCP: 5.5-6.0V
• AFC: 9V, 12V
• VOOC/WARP: obsługiwane
• SVOOC 1.0: obsługiwane
• SVOOC 2.0: obsługiwane

Pomiar kabli i funkcje narzędziowe

Tester obsługuje pomiar rezystancji przewodu metodą różnicy napięć. W praktyce pozwala porównać jakość kabli USB i sprawdzić, czy dany przewód nie powoduje nadmiernego spadku napięcia pod obciążeniem.

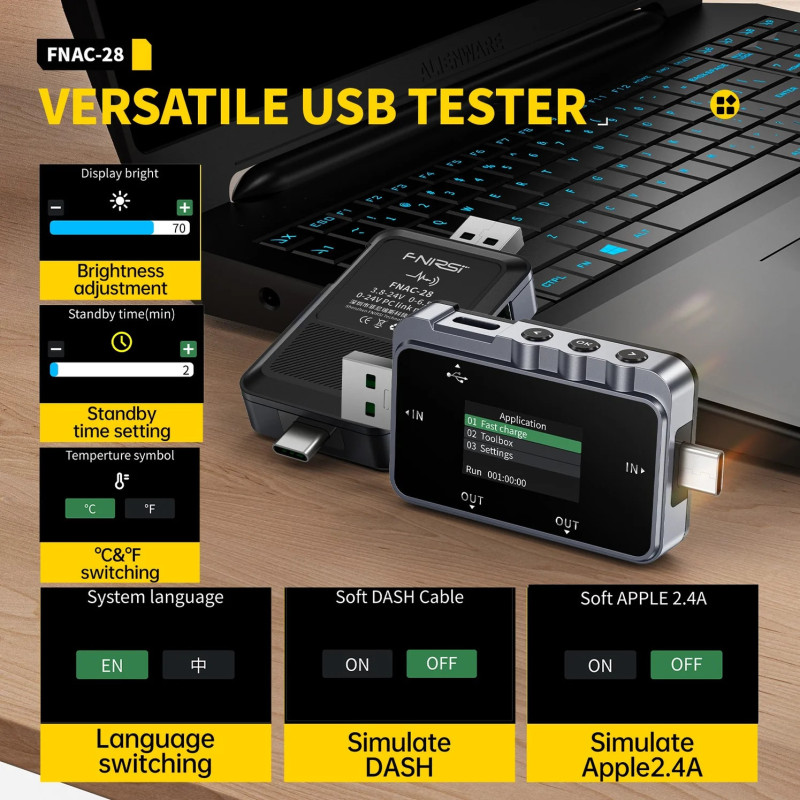

Wbudowany zestaw narzędzi obejmuje także funkcje Detect DASH Cable, Soft DASH Cable oraz Soft APPLE 2.4A. Funkcja APPLE 2.4A ustawia linie D+ i D- zgodnie z warunkiem ładowania 5V 2.4A dla urządzeń Apple.

Specyfikacja techniczna

Parametr	Wartość
Marka	FNIRSI
Model	FNAC-28
Typ urządzenia	Tester USB, miernik napięcia, prądu i mocy
Ekran	Kolorowy ekran 1.06 cala
Zakres pomiaru napięcia	4-24V
Rozdzielczość pomiaru napięcia	0.001V
Dokładność pomiaru napięcia	±(0.2 promila + 2)
Zakres pomiaru prądu	0-6.5A
Rozdzielczość pomiaru prądu	0.001A
Dokładność pomiaru prądu	±(0.2 promila + 2)
Zakres pomiaru mocy	0-156W
Rozdzielczość pomiaru mocy	0.001W
Dokładność pomiaru mocy	±(0.2 promila + 2)
Pomiar temperatury urządzenia	Tak, symbol C/F przełączany
Rozdzielczość temperatury	1C / 1F
Dokładność temperatury	±(1.2% + 3C) / ±(1.2% + 4F)
Interfejsy	USB-A, Type-C
Protokoły	QC2.0, QC3.0, FCP, SCP, AFC, VOOC/WARP, SVOOC 1.0, SVOOC 2.0
Pomiar rezystancji kabla	Tak
Detect DASH Cable	Tak
Soft DASH Cable	Tak
Soft APPLE 2.4A	Tak
Regulacja jasności	Tak
Ustawienie czasu czuwania	Tak
Język menu	Chiński, angielski
Aktualizacja firmware	Tak
Wymiary	73 x 36 x 12 mm
Waga	21 g

Zawartość zestawu

• Tester USB FNIRSI FNAC-28

FAQ - najczęściej zadawane pytania

Czy FNIRSI FNAC-28 obsługuje USB-C?

Tak. Tester ma interfejsy USB-A oraz Type-C, dlatego można go stosować z typowymi ładowarkami, przewodami i urządzeniami korzystającymi z tych złączy.

Jaką maksymalną moc może mierzyć FNIRSI FNAC-28?

Zakres pomiaru mocy wynosi 0-156W. Oznacza to, że tester nadaje się do kontroli wielu ładowarek USB i powerbanków pracujących w zakresie do 24V i 6.5A.

Czy tester sprawdzi, czy ładowarka obsługuje szybkie ładowanie?

Tak. Urządzenie obsługuje wykrywanie i wyzwalanie wybranych protokołów szybkiego ładowania, w tym QC2.0, QC3.0, FCP, SCP, AFC, VOOC/WARP oraz SVOOC.

Czy FNAC-28 mierzy jakość przewodu USB?

Tester obsługuje pomiar rezystancji przewodu metodą różnicy napięć. Do tego testu potrzebne jest dodatkowe obciążenie stałoprądowe, ponieważ pomiar wymaga pracy kabla pod obciążeniem.

Czy można podłączać telefon po wyzwoleniu szybkiego ładowania?

Producent ostrzega, aby nie podłączać urządzeń, które nie są odporne na wysokie napięcie wyzwalane przez moduł szybkiego ładowania. Po wyzwoleniu protokołu nie należy ładować telefonu w sposób niezgodny z instrukcją.

Rada eksperta Avifly: Przy testach kabli USB nie oceniaj przewodu wyłącznie po tym, że "ładuje". Dobry kabel powinien utrzymać stabilne napięcie pod obciążeniem, dlatego do pomiaru rezystancji warto użyć zewnętrznego obciążenia stałoprądowego i porównać wyniki kilku przewodów w tych samych warunkach.
