Oscyloskop FNIRSI 2D15P 3-in-1 - 2 kanały 100MHz, multimetr True RMS, generator 10MHz

Oscyloskop FNIRSI 2D15P 3-in-1 do diagnostyki elektroniki

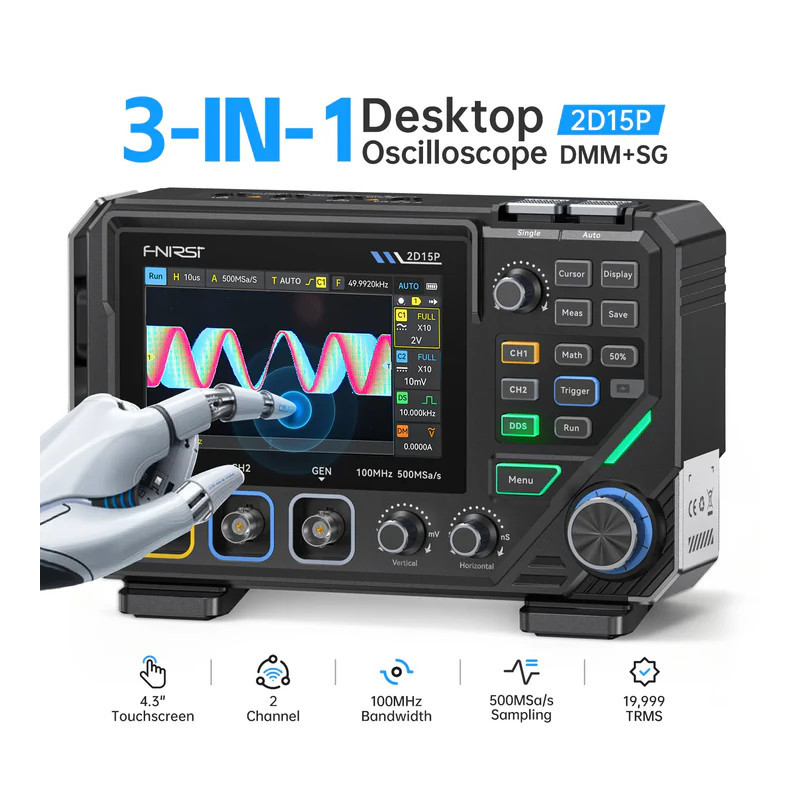

FNIRSI 2D15P to stacjonarno-przenośny przyrząd pomiarowy 3-in-1, który łączy dwukanałowy oscyloskop cyfrowy, multimetr True RMS 19999 counts oraz generator sygnałowy DDS do 10 MHz. To praktyczne narzędzie do serwisu elektroniki, diagnostyki układów zasilania, analizy sygnałów PWM, pomiarów napięć, prądów, rezystancji i pojemności.

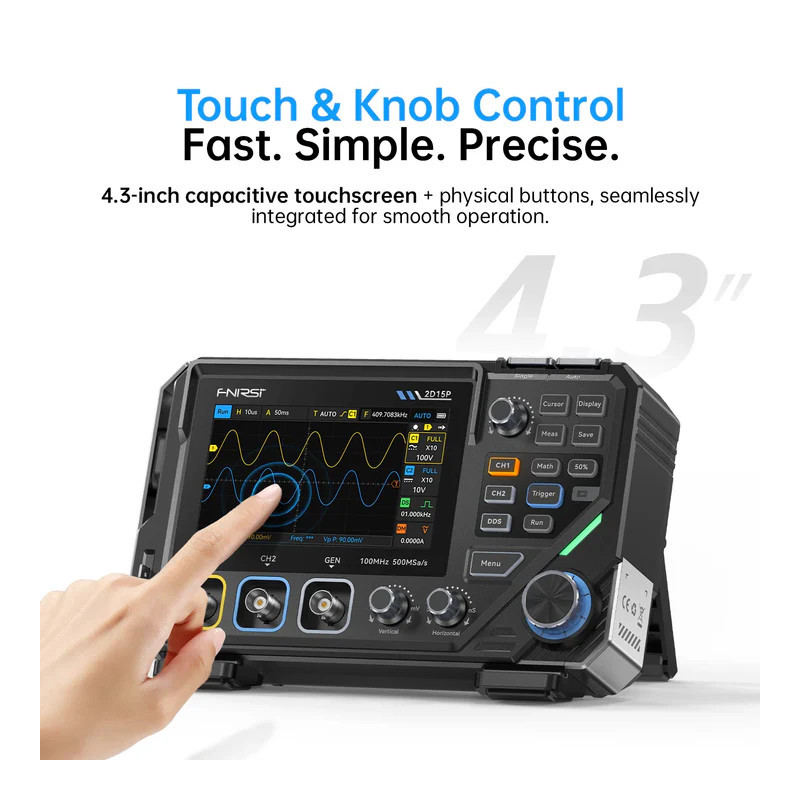

Model 2D15P wykorzystuje 4.3-calowy ekran IPS z obsługą dotykową oraz klasyczne przyciski fizyczne. Dzięki temu urządzenie sprawdza się zarówno przy szybkich pomiarach warsztatowych, jak i przy dokładniejszej analizie przebiegów, gdzie liczy się wygodna obsługa podstawy czasu, wyzwalania i funkcji pomiarowych.

Najważniejsze cechy FNIRSI 2D15P

• 3 funkcje w jednym urządzeniu: oscyloskop, multimetr i generator sygnałowy DDS.
• 2 kanały oscyloskopu: praca dwukanałowa ułatwia porównywanie sygnałów, np. wejścia i wyjścia układu.
• Pasmo analogowe 100 MHz: odpowiednie do diagnostyki elektroniki, układów cyfrowych, zasilaczy, sterowników i sygnałów PWM.
• Próbkowanie 500 MSa/s: pozwala rejestrować szybkie zmiany przebiegów z większą precyzją czasową.
• Pamięć 10K / 100K / 1M: wybór głębokości pamięci pozwala dopasować urządzenie do szybkich testów albo dłuższej obserwacji przebiegu.
• Generator DDS 0-10 MHz: umożliwia podanie sygnału testowego bez sięgania po osobny generator funkcyjny.
• Multimetr True RMS 19999 counts: obsługuje pomiar napięcia, prądu, rezystancji, pojemności, test diody i ciągłości obwodu.

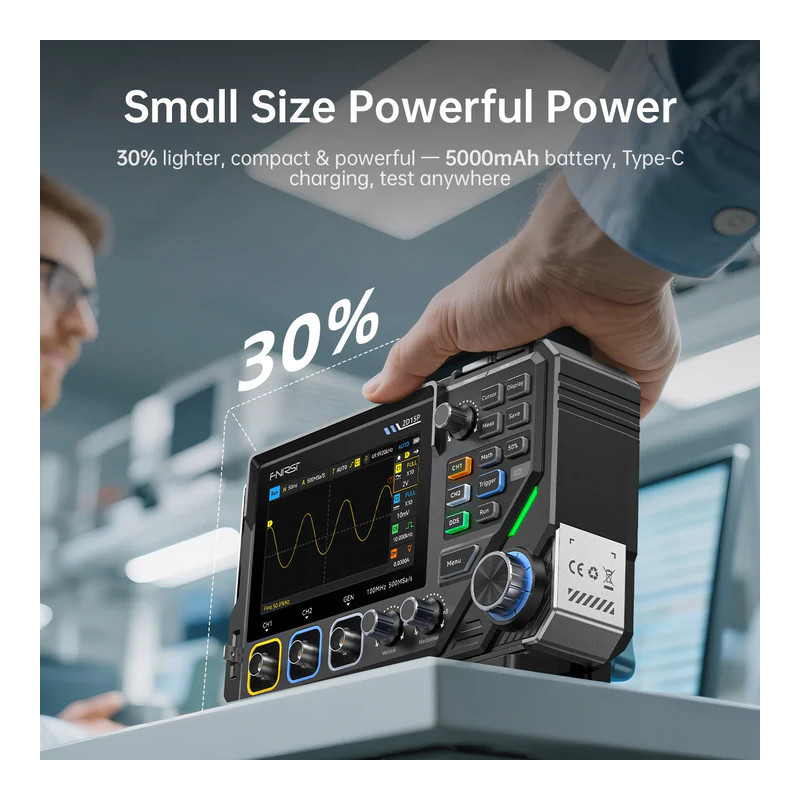

• Akumulator 5000 mAh: pozwala pracować bez stałego zasilania z sieci, np. przy stanowisku serwisowym albo w terenie.
• Ładowanie USB-C: wygodny standard zasilania bez dedykowanej ładowarki producenta.

Dlaczego warto wybrać oscyloskop 3-in-1?

W typowym serwisie elektroniki często trzeba najpierw sprawdzić napięcie zasilania, później zobaczyć przebieg na linii sygnałowej, a na końcu wygenerować prosty sygnał testowy. FNIRSI 2D15P pozwala wykonać te czynności jednym urządzeniem, bez ciągłego przełączania się między osobnym multimetrem, oscyloskopem i generatorem.

To szczególnie wygodne przy naprawach elektroniki użytkowej, modułów zasilania, sterowników, urządzeń RC, układów z mikrokontrolerami, przetwornic DC-DC i płyt głównych, gdzie szybka weryfikacja sygnału bywa ważniejsza niż sama wartość napięcia pokazywana przez multimetr.

Dla kogo jest ten oscyloskop?

• Dla serwisanta elektroniki, który potrzebuje oscyloskopu, multimetru i generatora w jednym urządzeniu.
• Dla hobbysty elektroniki, który diagnozuje układy cyfrowe, zasilacze, przetwornice i sygnały sterujące.
• Dla użytkownika, który chce analizować dwa sygnały jednocześnie, np. sygnał wejściowy i wyjściowy.
• Dla osób pracujących z elektroniką FPV, RC, Arduino, STM32, ESP, modułami zasilania i układami PWM.
• Dla warsztatu, w którym liczy się oszczędność miejsca na biurku i szybki dostęp do podstawowych narzędzi pomiarowych.

Dla kogo NIE jest?

• Nie jest to przyrząd dla użytkownika wymagającego laboratoryjnego oscyloskopu klasy premium z bardzo dużym ekranem i rozbudowaną automatyką pomiarową.
• Nie będzie właściwym wyborem do analizy sygnałów znacząco przekraczających pasmo robocze 100 MHz.
• Nie zastępuje specjalistycznego analizatora stanów logicznych, jeśli głównym zadaniem jest dekodowanie wielu linii cyfrowych równocześnie.
• Nie jest przeznaczony do pracy w deszczu, mgle ani w środowisku o wysokiej wilgotności.

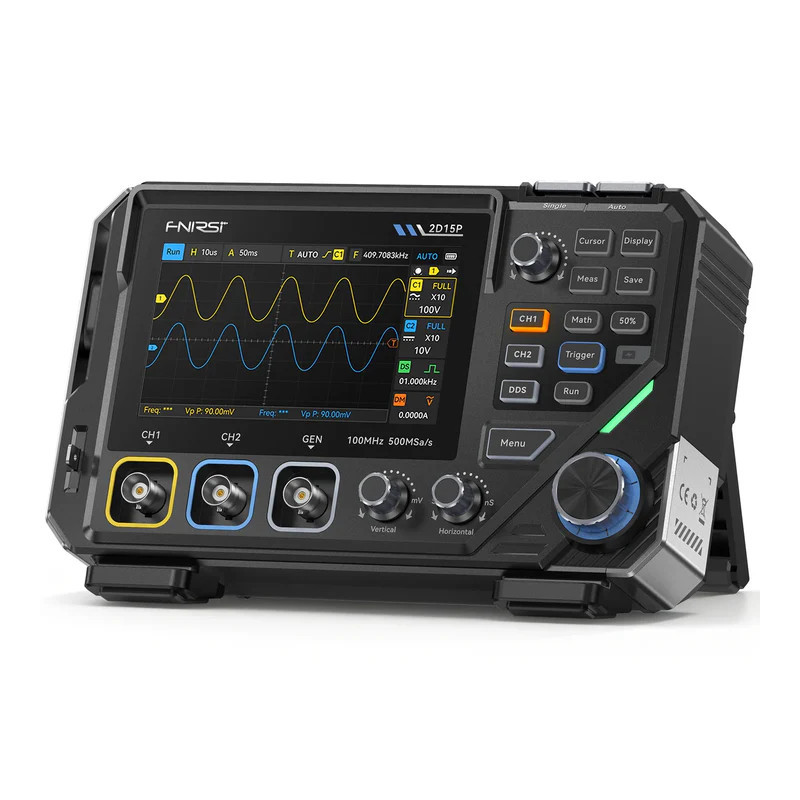

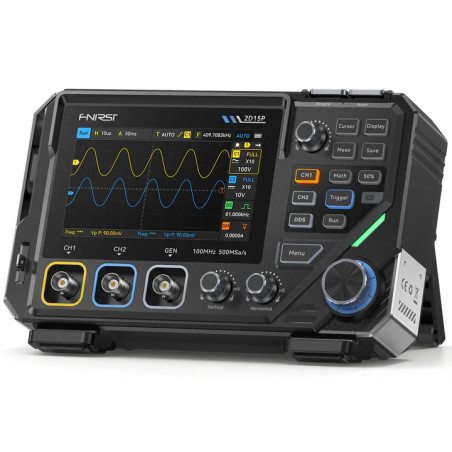

Oscyloskop 2-kanałowy 100 MHz

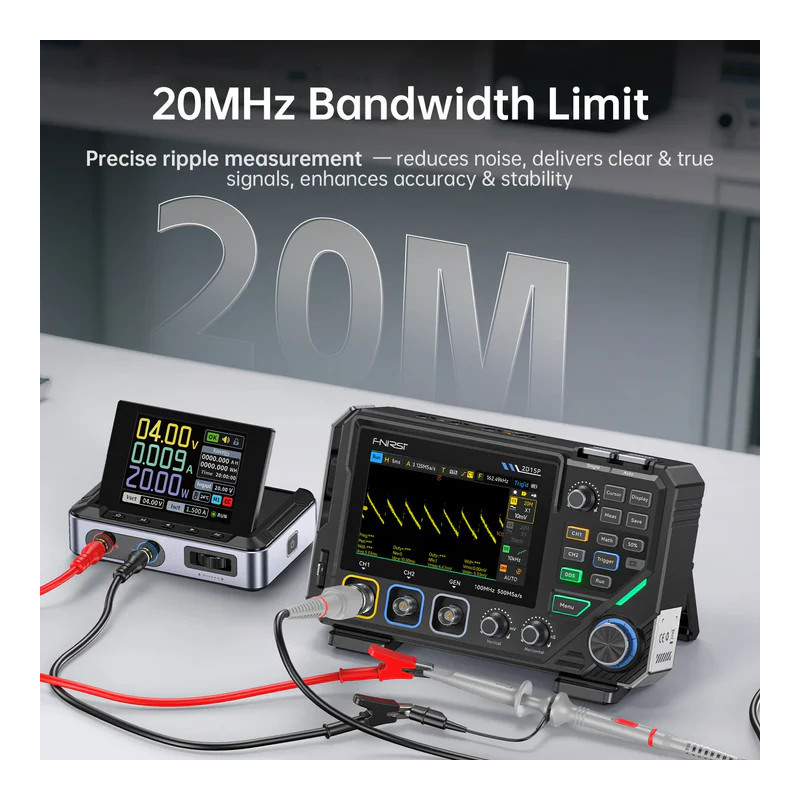

Sekcja oscyloskopu pracuje jako dwukanałowy oscyloskop cyfrowy z próbkowaniem 500 MSa/s i pasmem analogowym 100 MHz. Producent podaje pracę z pasmem 100 MHz dla jednego kanału oraz 50 MHz dla pracy dwukanałowej.

Dwa kanały wejściowe są ważne przy diagnostyce zależności czasowych. Możesz porównać sygnał sterujący z odpowiedzią układu, obserwować dwa punkty przetwornicy albo sprawdzić przesunięcie fazowe w trybie XY.

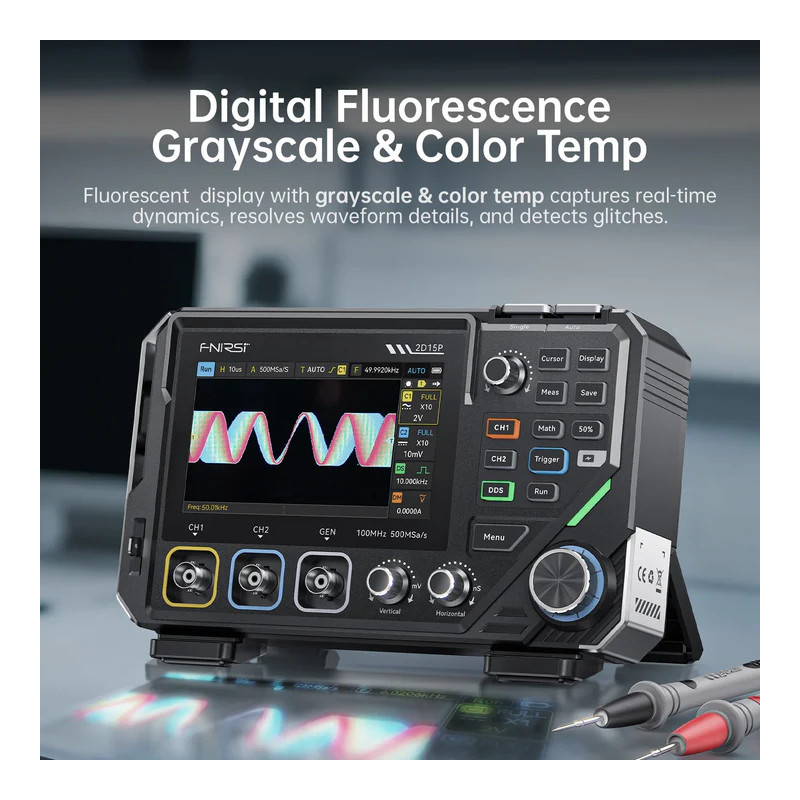

Urządzenie obsługuje tryby wyświetlania Dot, Vector i Color Temp. Funkcja skali szarości oraz temperatura koloru pomagają ocenić zmienność sygnału, jego powtarzalność i rzadkie zdarzenia, które mogłyby umknąć przy klasycznym wyświetlaniu przebiegu.

Głębokość pamięci i analiza przebiegów

FNIRSI 2D15P pozwala wybrać głębokość pamięci 10K, 100K lub 1M. Krótsza pamięć sprawdza się przy szybkich podglądach, a większa głębokość pomaga przy obserwacji dłuższych ramek, impulsów, zaników sygnału i nieregularnych zakłóceń.

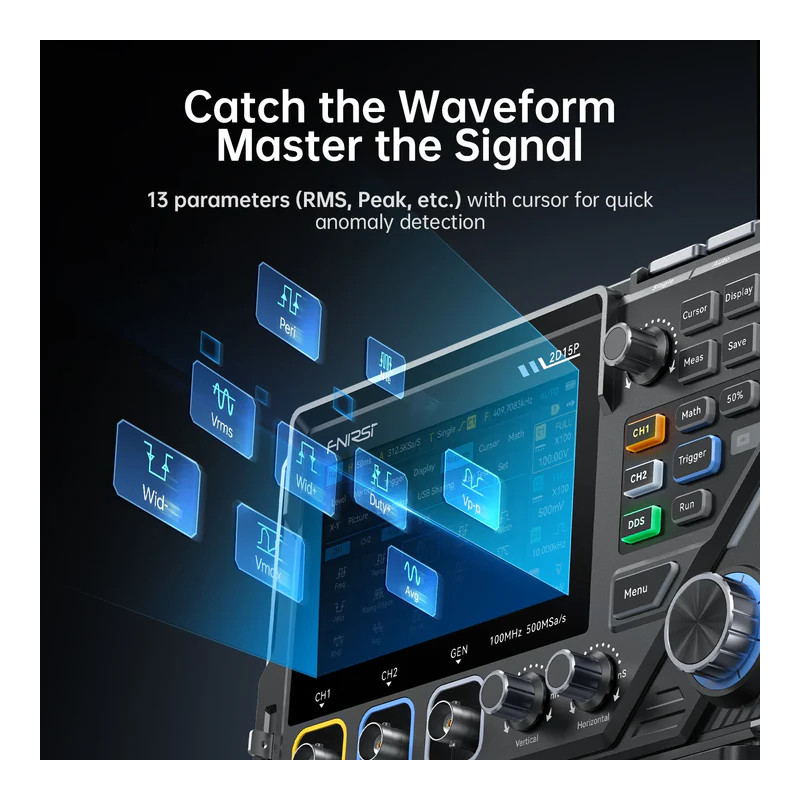

Urządzenie obsługuje funkcje matematyczne, pomiary kursorami, zapis przebiegów i eksport danych. W praktyce ułatwia to porównywanie kanałów, dokumentowanie pomiarów oraz późniejszą analizę przebiegu poza samym ekranem oscyloskopu.

Generator sygnałowy DDS 10 MHz

Wbudowany generator sygnałowy ma jeden kanał i pracuje w zakresie 0-10 MHz. Amplituda wyjściowa wynosi 0.1-3.0 Vpp, a współczynnik wypełnienia można regulować w zakresie 0-100%.

Generator przydaje się przy szybkim testowaniu wejść układów, torów audio, prostych filtrów, wzmacniaczy, liczników, sterowników oraz obwodów wymagających kontrolowanego sygnału referencyjnego. To duża oszczędność miejsca, jeśli na stanowisku nie ma osobnego generatora funkcyjnego.

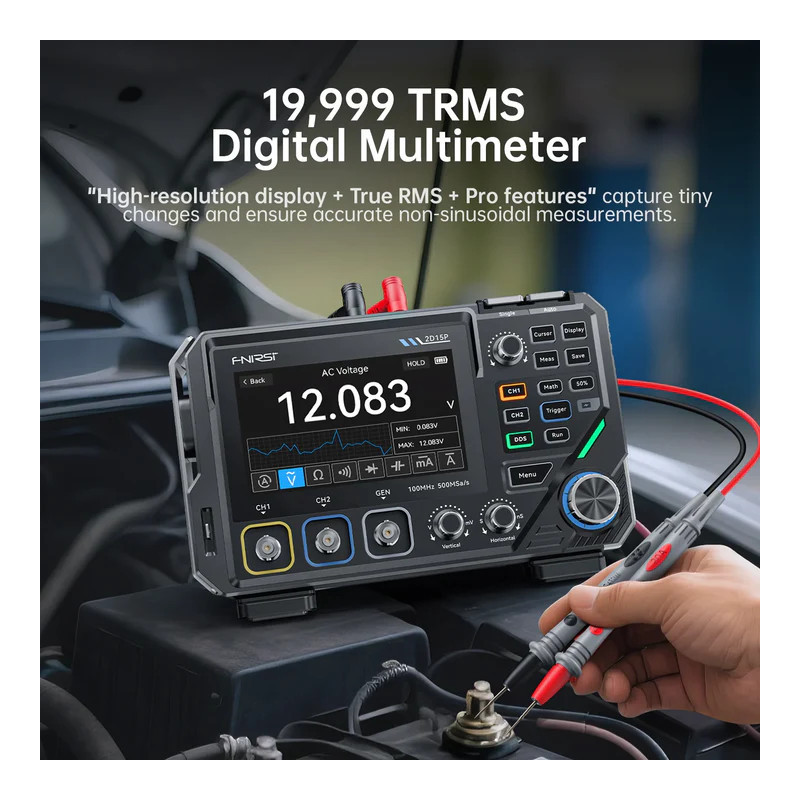

Multimetr True RMS 19999 counts

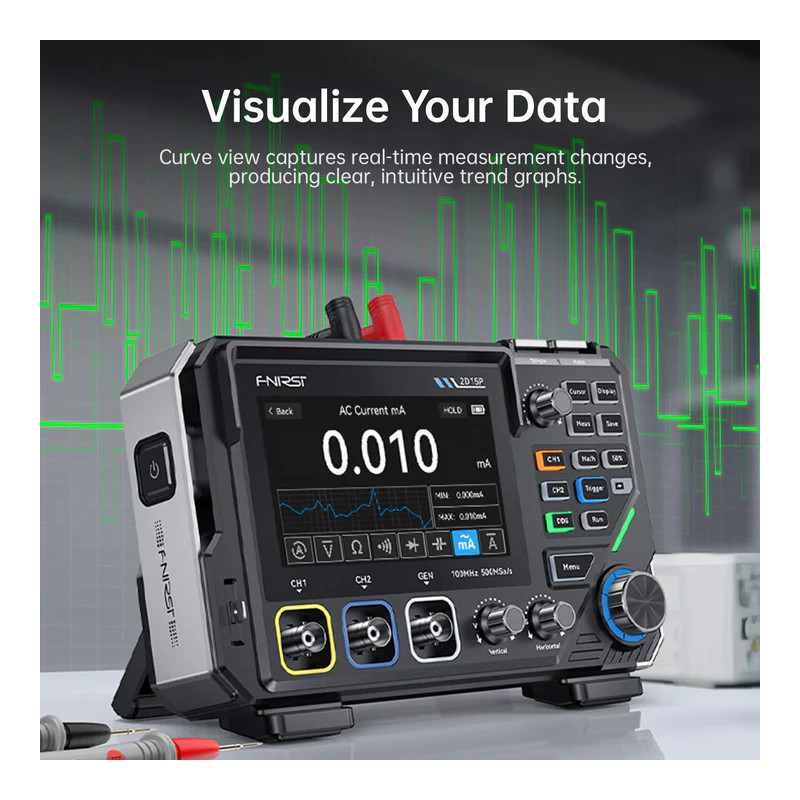

Sekcja multimetru obsługuje pomiary napięcia AC/DC, prądu AC/DC, rezystancji, pojemności, test diody i test ciągłości. Rozdzielczość 19999 counts zapewnia wygodniejszy odczyt niż podstawowe multimetry o niższej rozdzielczości.

True RMS jest istotne przy pomiarach sygnałów AC, które nie są idealną sinusoidą. W elektronice warsztatowej oznacza to bardziej użyteczne wskazania przy zasilaczach impulsowych, sterownikach, przebiegach odkształconych i układach z modulacją.

Specyfikacja techniczna

Oscyloskop

Multimetr

Generator sygnałowy

Zasilanie i obsługa

Zawartość zestawu

• FNIRSI 2D15P Scope DMM - 1 szt.
• Sonda P6100 - 2 szt.
• Sonda multimetru - 1 szt.
• Przewód z krokodylkami - 1 szt.
• Przewód USB - 1 szt.
• Instrukcja obsługi - 1 szt.

FAQ - najczęściej zadawane pytania

Tak. Urządzenie ma dwa kanały wejściowe oscyloskopu. Producent podaje pasmo 100 MHz dla pracy jednokanałowej oraz 50 MHz dla pracy dwukanałowej.

Tak. FNIRSI 2D15P ma wbudowany multimetr True RMS 19999 counts, który obsługuje pomiar napięcia AC/DC, prądu AC/DC, rezystancji, pojemności, test diody i test ciągłości.

Tak. Wbudowany generator DDS pracuje w zakresie 0-10 MHz, z amplitudą 0.1-3.0 Vpp i regulacją wypełnienia 0-100%.

Tak. Urządzenie ma akumulator 5000 mAh i ładowanie USB-C, więc może pracować bez stałego podłączenia do zasilacza. Nie jest jednak przeznaczone do pracy w deszczu, mgle ani w warunkach wysokiej wilgotności.

Rada eksperta Avifly: Przy pomiarach wyższych napięć zawsze ustaw prawidłowe tłumienie sondy i nie przekraczaj limitu wejściowego podanego dla sondy x10. To chroni zarówno użytkownika, jak i tor wejściowy oscyloskopu.
