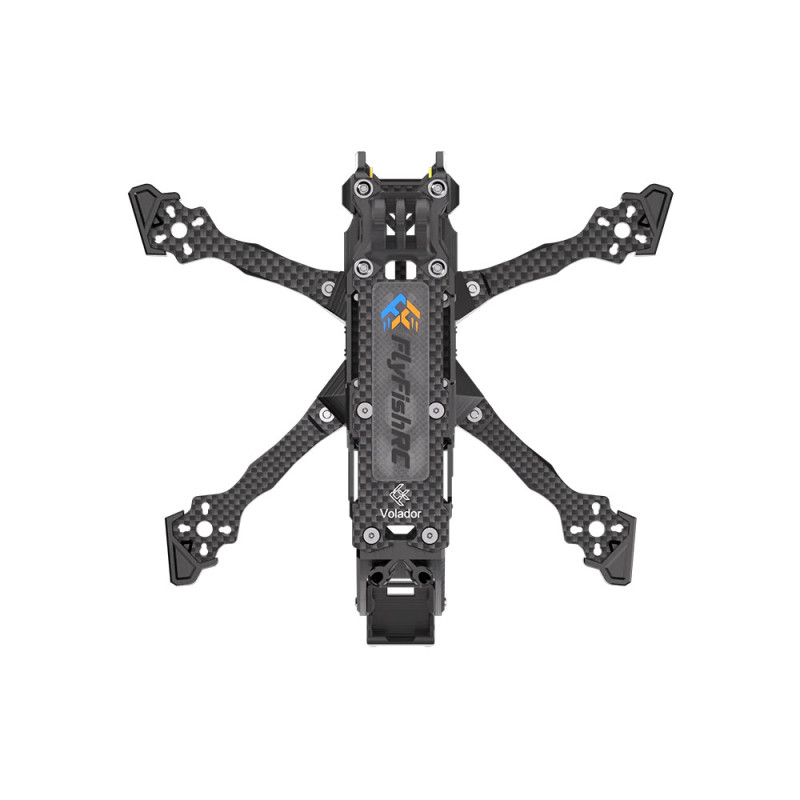

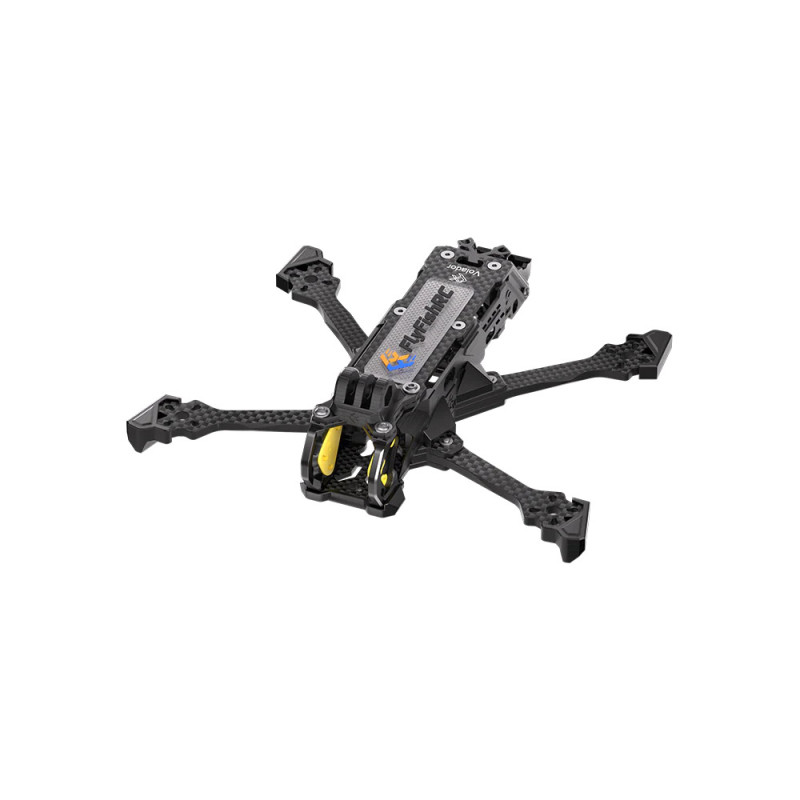

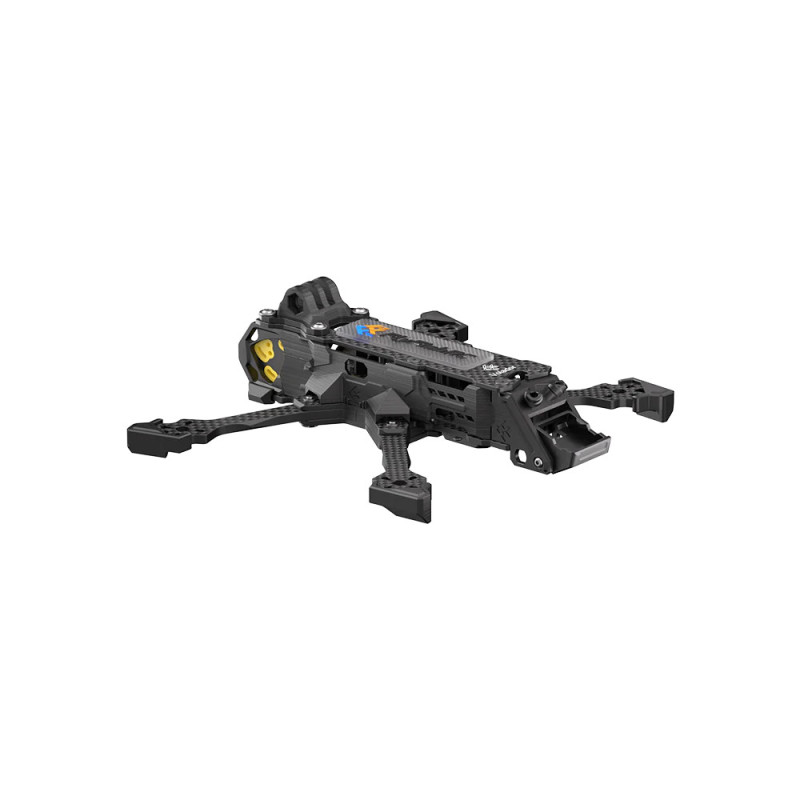

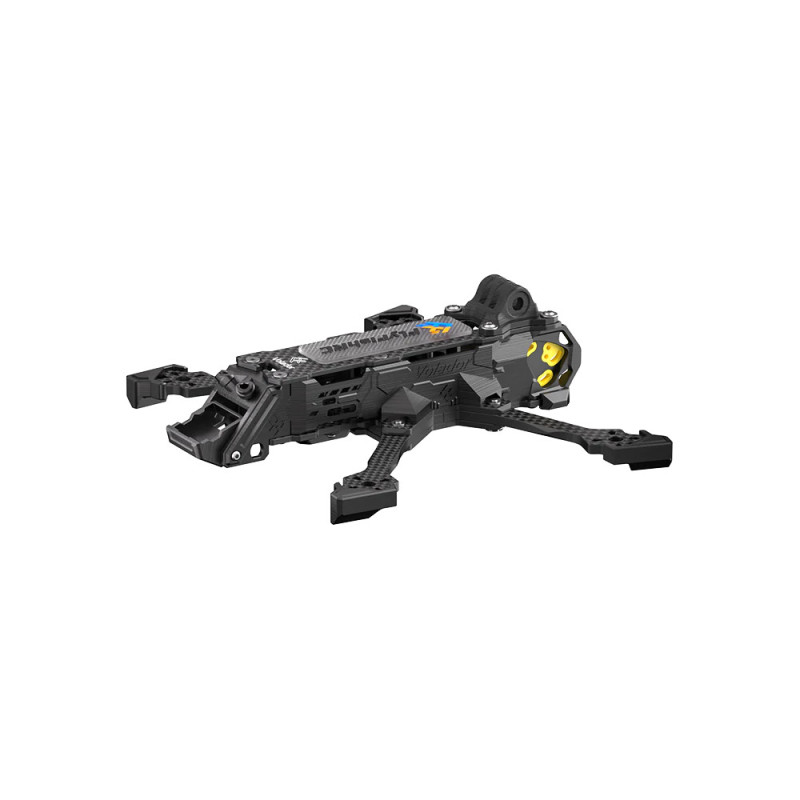

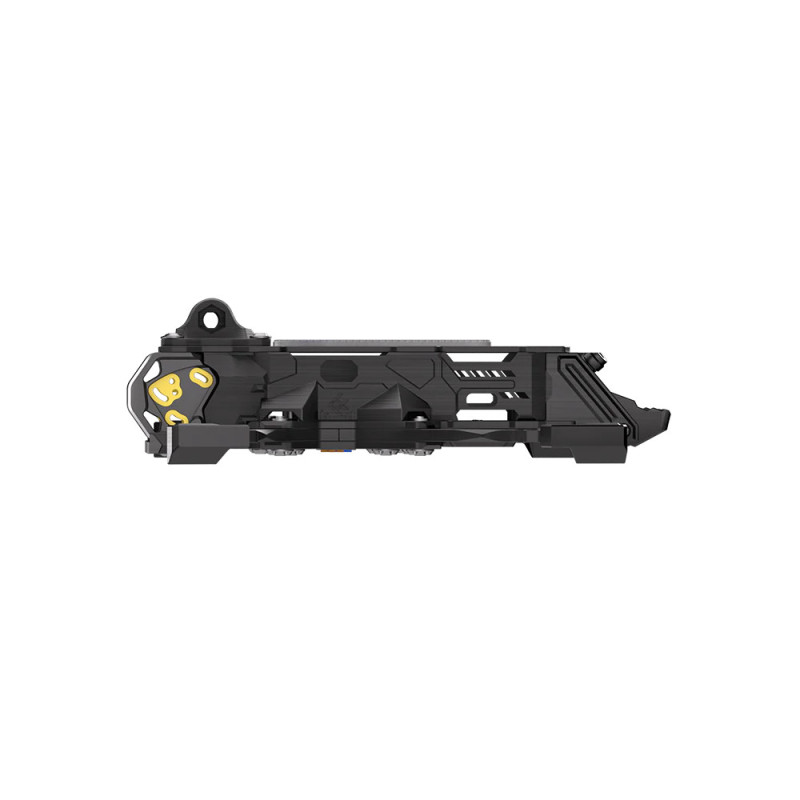

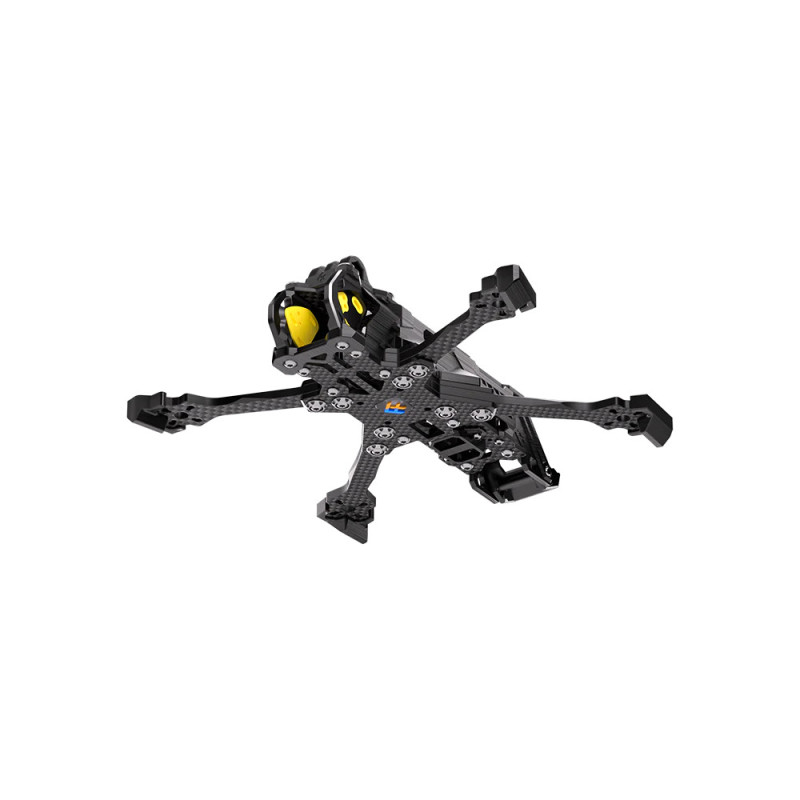

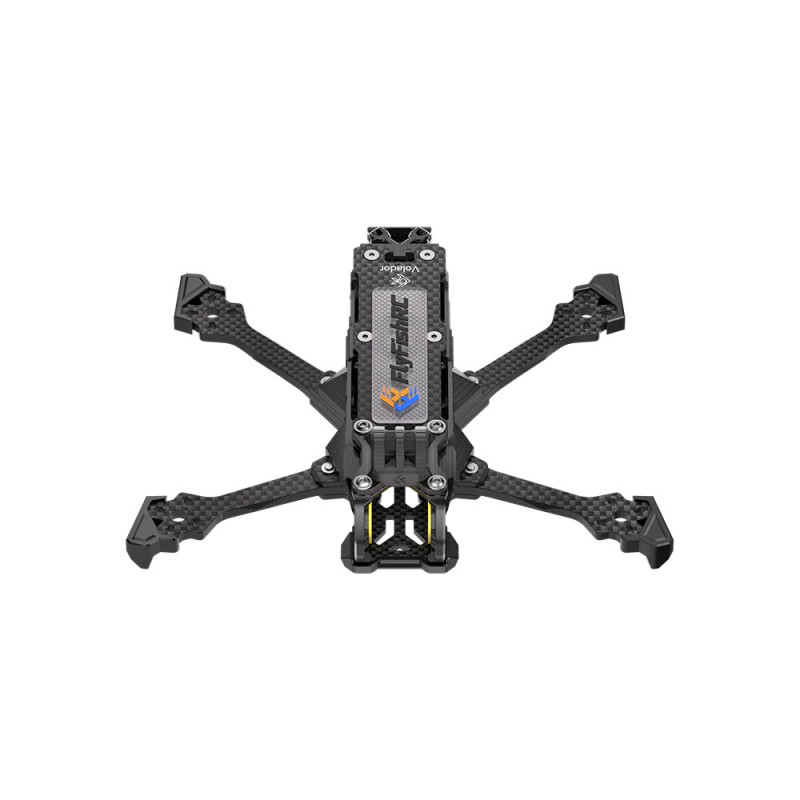

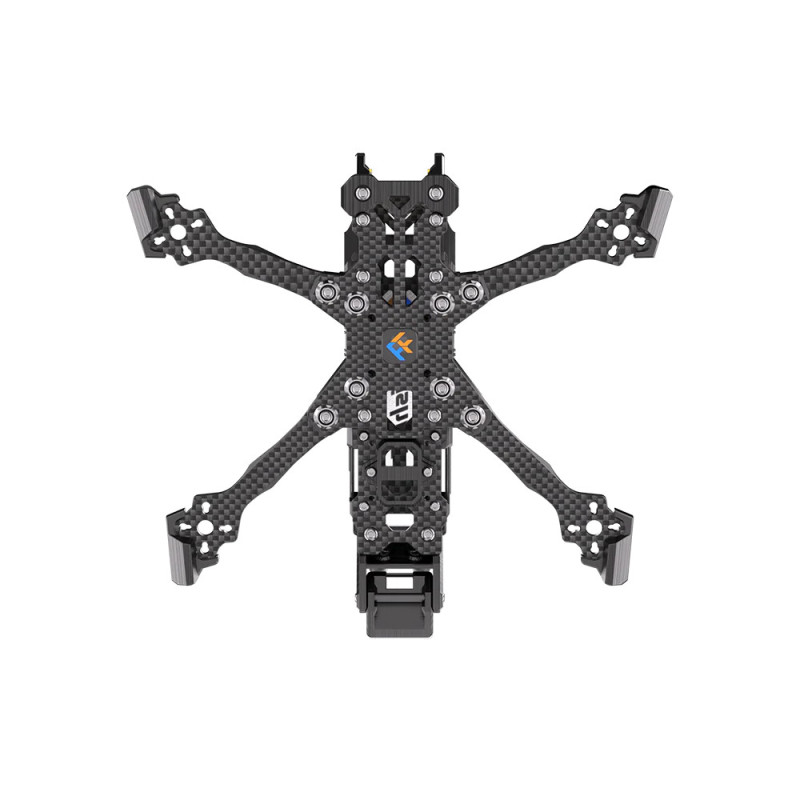

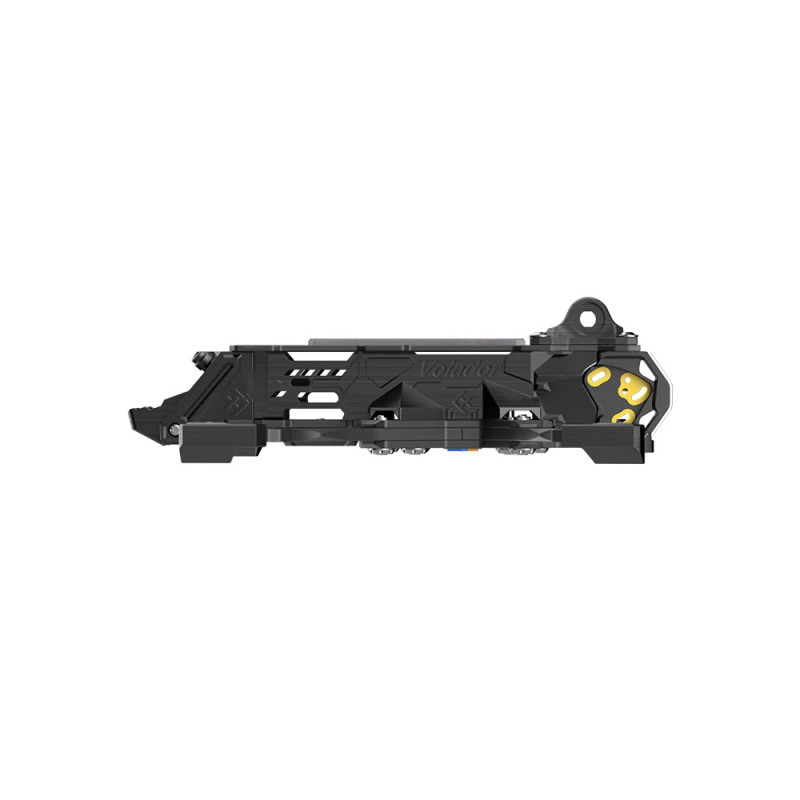

FlyFishRC Volador VD4 O4 Pro to rama FPV typu Deadcat 4 cale, zaprojektowana pod kompaktowe buildy z systemem DJI O4 Air Unit Pro oraz konfiguracje analogowe i HD. Konstrukcja waży około 127 g razem z elementami drukowanymi i wykorzystuje karbon T700, dzięki czemu celuje w sztywność, odporność i czysty widok z kamery bez śmigieł w kadrze.
Układ DC, czyli deadcat, odsuwa ramiona i śmigła poza pole widzenia kamery FPV. To ważne przy lataniu cinematic, long range i dynamicznych przelotach, gdzie czysty DVR i brak propsów w obrazie są równie istotne jak wytrzymałość samej ramy.
Główna struktura ramy łączy karbon T700 z elementami z aluminium CNC. Karbon odpowiada za sztywność i odporność konstrukcji, a płyty CNC wzmacniają obszar kamery, który w dronach FPV jest szczególnie narażony na obciążenia przy upadkach i twardych lądowaniach.
Producent zastosował precyzyjne fazowanie krawędzi. W praktyce ma to znaczenie nie tylko wizualne, ale też serwisowe - przewody prowadzone blisko płyt karbonowych są mniej narażone na przecięcie lub przetarcie podczas składania i późniejszej eksploatacji.
Rama ma również mechanizmy blokujące, których zadaniem jest fizyczne ograniczenie rezonansów konstrukcji. W buildach FPV rezonanse wpływają na pracę żyroskopu, filtrację w Betaflight i jakość obrazu z kamery, więc sztywna rama z dobrze tłumioną kamerą ułatwia uzyskanie czystszego lotu.
Volador VD4 O4 Pro oferuje dwa standardy montażu stacka: 20x20 mm M3 oraz 30.5x30.5 mm M3. Dzięki temu rama pasuje do wielu popularnych kontrolerów lotu i ESC stosowanych w buildach 4-calowych.
Dla systemów wideo przewidziano otwory montażowe VTX 20x20 mm M2 oraz 25.5x25.5 mm M2. Producent deklaruje kompatybilność z większością analogowych i cyfrowych systemów HD dostępnych na rynku, a projekt został dopasowany szczególnie do systemu DJI O4 Pro.
Montaż silników obsługuje standardy 12x12 mm z otworami 2 mm oraz 16x16 mm z otworami 3 mm. To pozwala dobrać napęd typowy dla lżejszych 4-calowych buildów oraz mocniejszych konfiguracji, o ile średnica śmigła i geometria ramy pozostają zgodne z projektem.
| Parametr | Wartość |
|---|---|
| Marka | FlyFishRC |
| Model | Volador VD4 O4 Pro |
| Typ ramy | Deadcat FPV Frame Kit |
| Rozmiar śmigieł | 4 cale |
| Rozstaw osi | 183 mm |
| Materiał | Karbon T700 |
| Masa | Około 127 g, z elementami drukowanymi |
| Wymiary ramy | 195 x 155 x 33 mm |
| Grubość ramion | 4 mm |
| Grubość górnej płyty | 2 mm |
| Grubość środkowej płyty | 2.5 mm |
| Grubość dolnej płyty | 2.5 mm |
| Grubość wzmocnienia | 4 mm |
| Grubość bocznej płyty CNC | 5 mm |
| Rozstaw kamery FPV | 19 mm / 20 mm |
| Montaż stacka FC/ESC | 20 x 20 mm M3 / 30.5 x 30.5 mm M3 |
| Wysokość montażowa stacka | 22 mm |
| Montaż VTX | 20 x 20 mm M2 / 25.5 x 25.5 mm M2 |
| Montaż silników | 12 x 12 mm, otwory 2 mm / 16 x 16 mm, otwory 3 mm |
| Kolory | Czarny / żółty |
Tak. Producent opisuje ten model jako ramę O4 Pro, a konstrukcja ma boczne płyty CNC i tłumiony montaż kamery przygotowany pod system DJI O4 Pro.
Czy w tej ramie śmigła będą widoczne w kamerze FPV?Układ Deadcat został zaprojektowany właśnie po to, aby ograniczyć widoczność śmigieł w kadrze. Producent wskazuje, że rama zapewnia niezakłócony widok lotu bez śmigieł w obrazie.
Jaki stack można zamontować w Volador VD4 O4 Pro?Rama obsługuje standardy montażowe 20 x 20 mm M3 oraz 30.5 x 30.5 mm M3. Wysokość montażowa stacka wynosi 22 mm.
Czy rama nadaje się do analogowego VTX?Tak. Producent deklaruje kompatybilność z większością analogowych i cyfrowych systemów HD dostępnych na rynku. Otwory montażowe VTX to 20 x 20 mm M2 oraz 25.5 x 25.5 mm M2.
Rada eksperta Avifly: Przed finalnym skręceniem ramy zrób montaż testowy DJI O4 Pro, kamery, anteny i stacka. W 4-calowym deadcacie prowadzenie przewodów ma duży wpływ na serwisowalność, chłodzenie VTX i ryzyko przecierania izolacji o karbon.
