Złącze silnikowe Amass MT30 - zestaw 3-pin męskie i żeńskie, 20A, przewód 16AWG

Złącze silnikowe Amass MT30 3-pin 20A

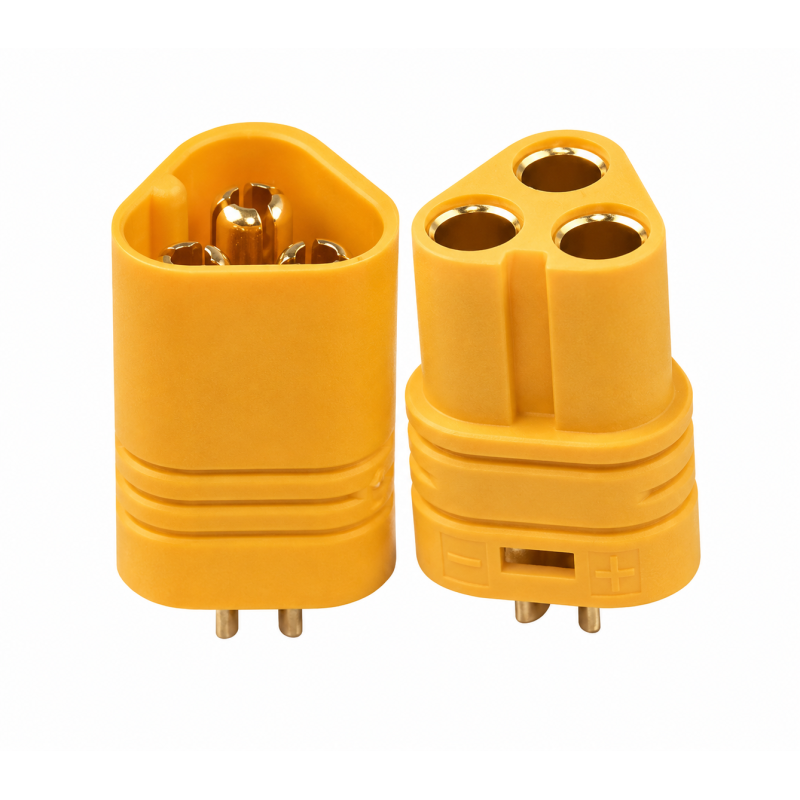

Złącze Amass MT30 to kompaktowy, 3-pinowy komplet przeznaczony do łączenia trzech przewodów silnika bezszczotkowego z regulatorem obrotów ESC. Zestaw składa się ze złącza męskiego MT30-M oraz żeńskiego MT30-F i jest przystosowany do lutowania przewodów 16AWG.

Trzy styki umieszczone w jednej obudowie upraszczają instalację napędu i pozwalają rozłączyć silnik bez odlutowywania każdego przewodu fazowego osobno. Obudowa z poliamidu PA ma klasę palności UL94 V-0, a mosiężne styki są pokryte złotem.

Dla kogo jest to złącze?

• Buduję lub serwisuję model RC z silnikiem bezszczotkowym
• Chcę połączyć trzy przewody fazowe silnika i ESC jednym złączem
• Potrzebuję złącza lutowanego do przewodu 16AWG

Dla kogo NIE jest?

• Potrzebuję 2-pinowego złącza do akumulatora
• Układ przekracza prąd znamionowy 20 A
• Potrzebuję złącza zaciskanego zamiast lutowanego

Najważniejsze cechy

• 3 styki w jednej obudowie - wygodne połączenie przewodów fazowych silnika bezszczotkowego
• Prąd znamionowy 20 A - parametr określony dla przewodu 16AWG
• Rezystancja styku do 1,2 mΩ - ograniczenie strat napięcia i nagrzewania połączenia
• Pozłacane styki mosiężne - odporność powierzchni styku na utlenianie
• Obudowa PA UL94 V-0 - materiał o podwyższonej odporności termicznej i klasie samogasnącej

Specyfikacja techniczna

• Producent: Amass
• Seria: MT30
• Liczba styków: 3
• Prąd znamionowy: 20 A przy przewodzie 16AWG
• Napięcie znamionowe: 80 V DC
• Rezystancja styku: maks. 1,2 mΩ
• Rezystancja izolacji: min. 2000 MΩ
• Zalecany przewód: 16AWG
• Sposób montażu przewodu: lutowanie
• Materiał obudowy: poliamid PA
• Materiał styków: mosiądz
• Pokrycie styków: złoto
• Klasa palności: UL94 V-0
• Temperatura pracy: od -20°C do 120°C
• Trwałość mechaniczna: 100 cykli połączenia
• Odporność na mgłę solną: 48 godzin według GB/T 2423.17-2008
• Zgodność materiałowa: RoHS 2.0, REACH
• Wymiary MT30-M: około 19,00 x 10,78 x 10,25 mm
• Wymiary MT30-F: około 18,00 x 10,78 x 10,25 mm
• Długość połączonego zestawu: około 30,50 mm

Zawartość zestawu

• 1x złącze męskie Amass MT30-M
• 1x złącze żeńskie Amass MT30-F

Najczęściej zadawane pytania

MT30 umożliwia połączenie trzech przewodów fazowych pomiędzy silnikiem bezszczotkowym a regulatorem ESC. Pozwala szybko odłączyć silnik podczas serwisu lub wymiany podzespołu.

Producent określa parametry prądowe złącza dla przewodu 16AWG. Przewody należy przylutować w tej samej kolejności po obu stronach złącza.

Nie. Producent zabrania łączenia i rozłączania złącza pod napięciem, ponieważ może to spowodować iskrzenie, uszkodzenie styków lub awarię układu.

Rada eksperta Avifly: Przed lutowaniem oznacz kolejność trzech przewodów fazowych. Jeśli po montażu silnik obraca się w niewłaściwym kierunku, zamiana miejscami dowolnych dwóch przewodów zmieni kierunek obrotów.

Bezpieczne użytkowanie

• Nie przekraczaj prądu znamionowego 20 A ani napięcia 80 V DC.
• Nie podłączaj i nie rozłączaj złącza przy włączonym zasilaniu.
• Nie wykorzystuj złącza jako elementu konstrukcyjnego przenoszącego obciążenia mechaniczne.
• Po lutowaniu dokładnie zaizoluj wszystkie odsłonięte połączenia.
