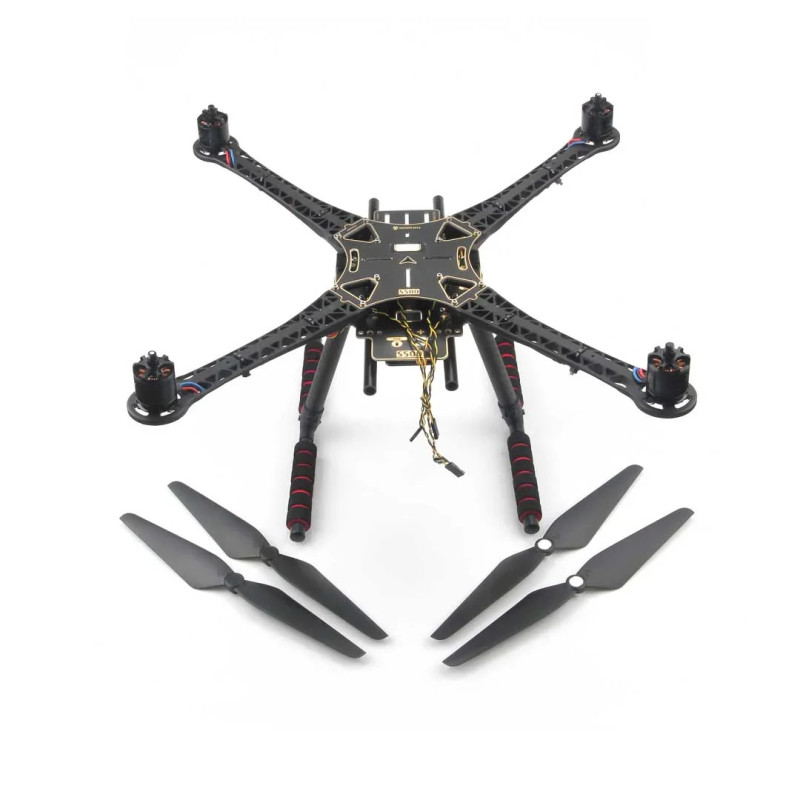

Rama drona Holybro S500 V2 480 mm z wbudowaną PDB
Holybro S500 V2 Frame Kit to rama quadcoptera o rozstawie osi 480 mm, przeznaczona do budowy wielowirnikowych platform opartych między innymi na kontrolerach lotu Pixhawk. Wariant Frame Kit zawiera konstrukcję ramy - bez silników i regulatorów ESC.
Konstrukcja łączy elementy kompozytowe z włóknem węglowym. Ramiona wykonano z wytrzymałego kompozytu poliamidowo-nylonowego, dodatkowo wzmacnianego przebiegającym przez środek prętem węglowym. Dolna płyta posiada zintegrowaną płytkę dystrybucji zasilania PDB, co ułatwia organizację instalacji elektrycznej.
Dla kogo jest ta rama?
- Buduję własnego quadcoptera na platformie o rozstawie osi 480 mm
- Chcę samodzielnie dobrać silniki, ESC, kontroler lotu i pozostałą elektronikę
- Planuję zastosować kontroler lotu z rodziny Pixhawk lub kompatybilną elektronikę
- Potrzebuję konstrukcji umożliwiającej montaż dodatkowego osprzętu, kamery lub gimbala
Dla kogo NIE jest?
- Szukam zestawu zawierającego silniki i regulatory ESC - ten wariant ich nie zawiera
- Potrzebuję gotowego drona przygotowanego do lotu - jest to zestaw samej ramy do dalszej zabudowy
Najważniejsze cechy

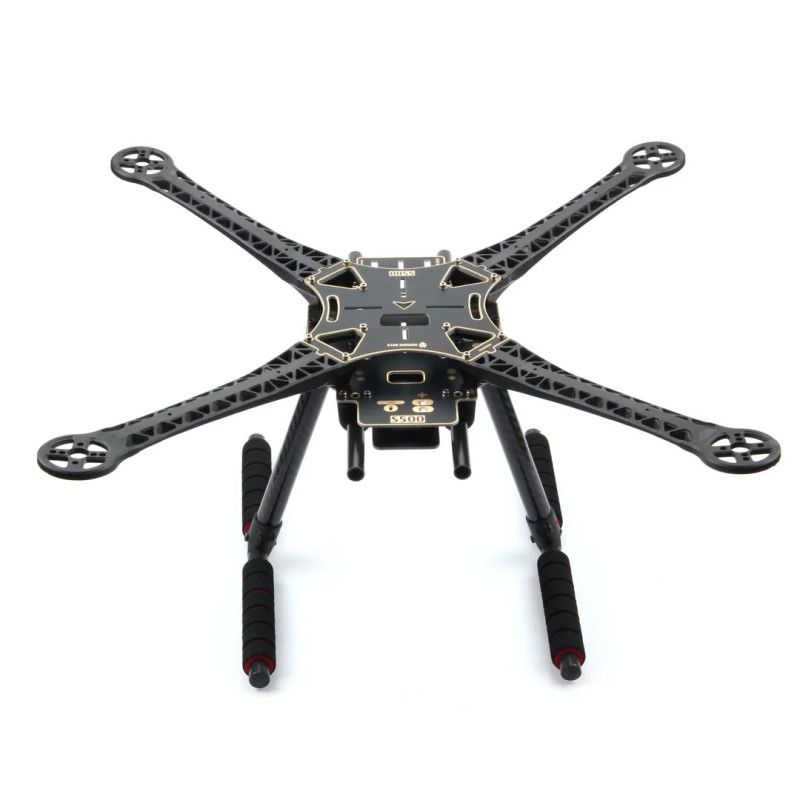

- Rozstaw osi 480 mm - pełnowymiarowa platforma quadcoptera przeznaczona do samodzielnej zabudowy elektroniki

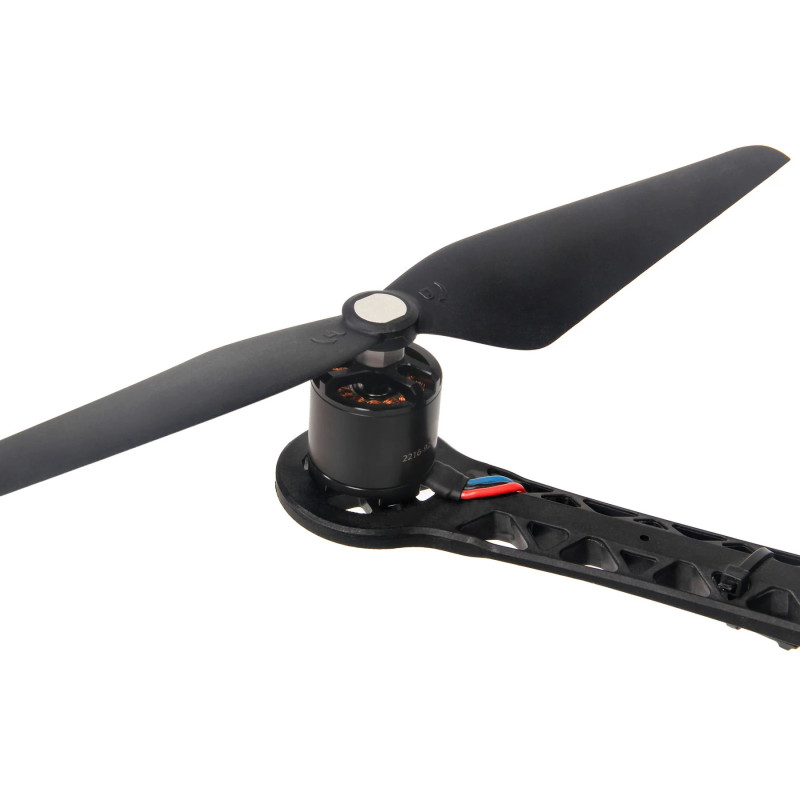

- Ramiona z kompozytu Polyamide-Nylon - dodatkowe pręty z włókna węglowego wzmacniają konstrukcję ramion
- Płyty górna i dolna 1,5 mm - tworzą centralną część konstrukcji i przestrzeń montażową dla elektroniki
- Wbudowana PDB - dolna płyta pełni również funkcję płytki dystrybucji zasilania

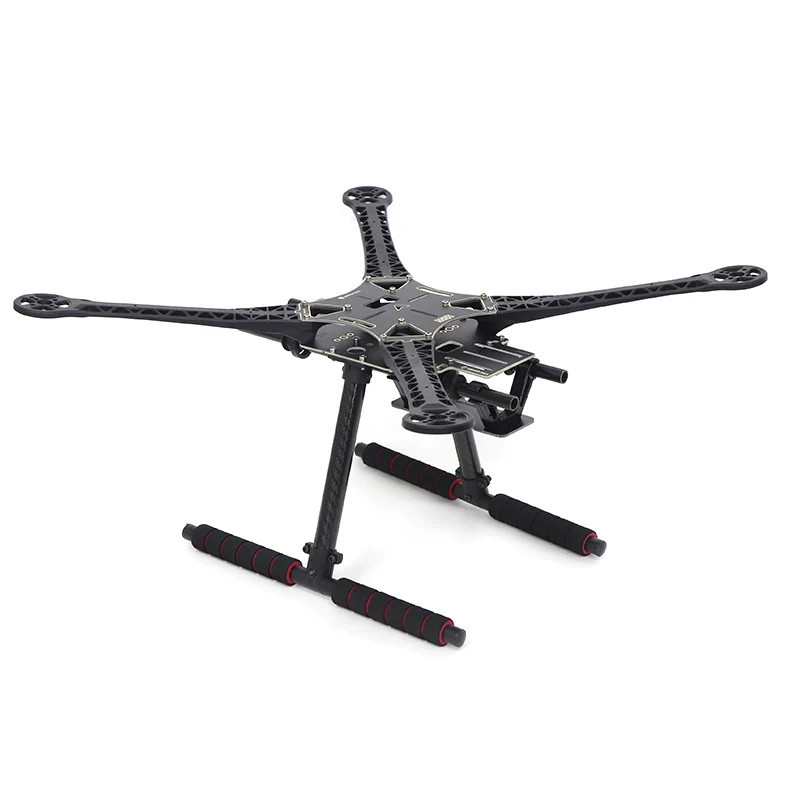

- Podwozie z rur węglowych 16 mm i 10 mm - konstrukcja wykorzystuje karbonowe elementy połączone wzmocnionymi łącznikami
- Regulowane mocowanie akumulatora - umożliwia zmianę położenia pakietu podczas ustawiania środka ciężkości
- Przygotowanie pod dodatkowy osprzęt - dolna część ramy umożliwia instalację mocowań kamer i gimbali
Prostszy montaż konstrukcji
Holybro zastosowało gwintowane tuleje dla śrub konstrukcyjnych, dzięki czemu przy składaniu ramy nie są wymagane dodatkowe nakrętki kontrujące. Konstrukcja została zaprojektowana tak, aby ograniczyć liczbę różnych elementów montażowych potrzebnych podczas składania platformy.
Specyfikacja techniczna
- Producent: Holybro
- Model: S500 V2
- Wersja: Frame Kit
- Typ konstrukcji: quadcopter
- Rozstaw osi: 480 mm
- Liczba ramion: 4
- Materiał ramion: kompozyt Polyamide-Nylon wzmacniany prętem z włókna węglowego
- Grubość górnej i dolnej płyty: 1,5 mm
- Podwozie: rury z włókna węglowego
- Średnice rur podwozia: 16 mm i 10 mm
- Płytka dystrybucji zasilania: wbudowana PDB
- Mocowanie akumulatora: regulowane
- Silniki: brak w wariancie Frame Kit
- ESC: brak w wariancie Frame Kit
Zawartość zestawu

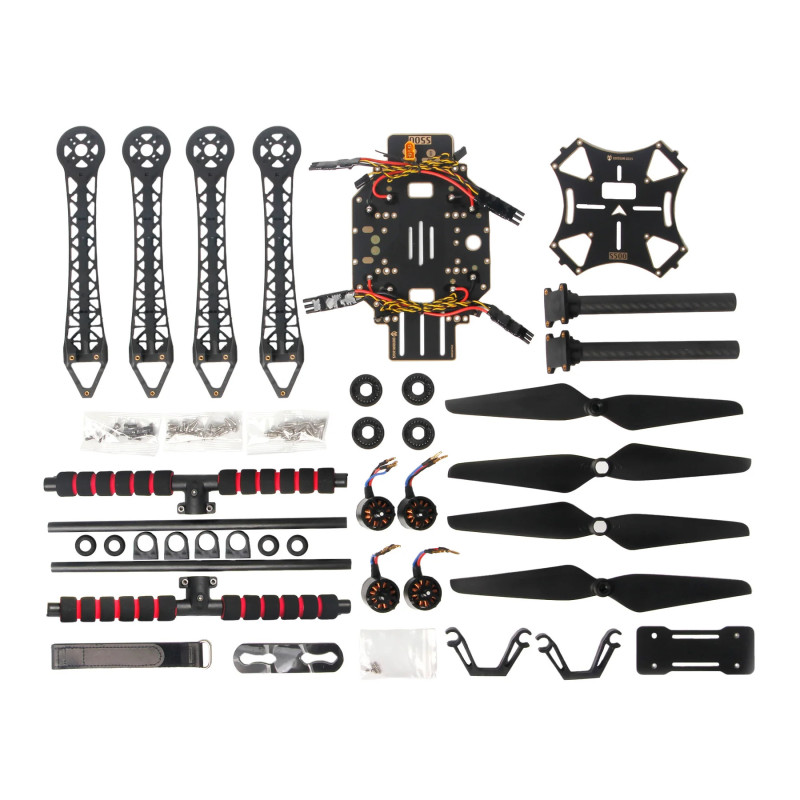

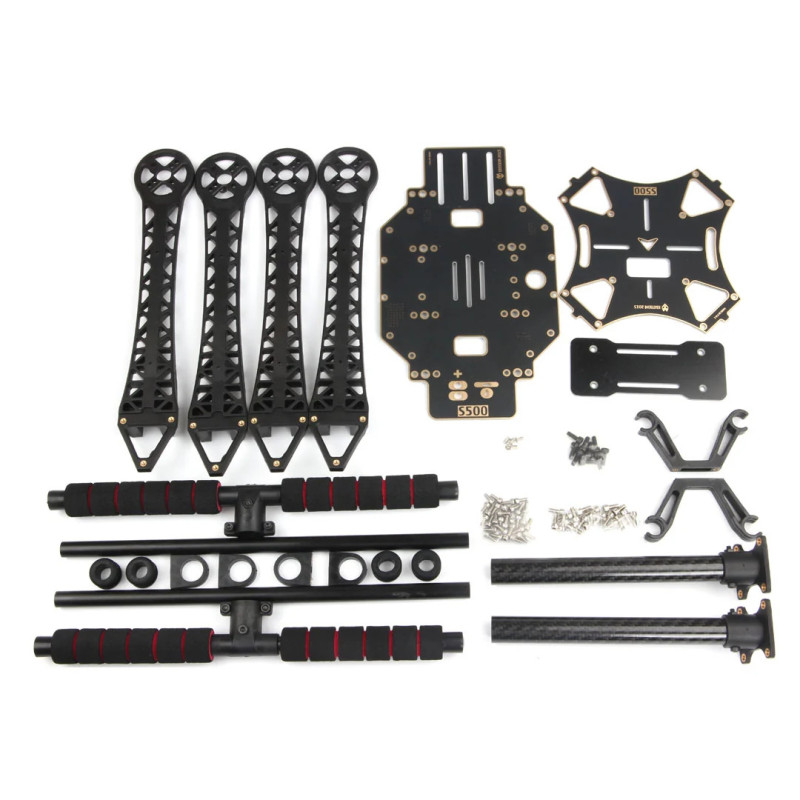

- 1x zestaw ramy Holybro S500 V2 Frame Kit
- 4x ramię ramy
- elementy płyt centralnych z wbudowaną PDB
- elementy podwozia
- regulowane mocowanie akumulatora
- elementy montażowe ramy
- pasek do mocowania akumulatora
Najczęściej zadawane pytania
Czy zestaw zawiera silniki?
Nie. Jest to wariant Frame Kit z oznaczeniem Motor: N/A. Silniki należy dobrać osobno.
Czy w zestawie znajdują się regulatory ESC?
Nie. Dla SKU 510074 producent określa wariant ESC jako N/A. Regulatory należy dokupić oddzielnie.
Czy rama współpracuje z kontrolerami Pixhawk?
Tak. Producent wskazuje między innymi kontrolery Pixhawk 6C, Pixhawk 6X oraz inne kontrolery z rodziny Pixhawk jako rozwiązania przeznaczone do platformy S500 V2.
Czy rama posiada płytkę dystrybucji zasilania?
Tak. Płytka PDB jest zintegrowana z dolną płytą konstrukcji, co pozwala uporządkować instalację zasilającą podczas budowy platformy.
Rada eksperta Avifly: Przed doborem napędu ustal docelową masę całej platformy wraz z akumulatorem i dodatkowym wyposażeniem. Regulowane mocowanie pakietu wykorzystaj do ustawienia środka ciężkości możliwie blisko geometrycznego środka ramy.
