Rama FPV Flywoo Explorer LR 4 V2 Frame Kit - 4 cale, Long Range, O3 O4 Pro Walksnail

Rama FPV Flywoo Explorer LR 4 V2 Frame Kit - 4 cale, Long Range, O3 O4 Pro Walksnail

Flywoo Explorer LR 4 V2 Frame Kit to lekka rama FPV 4 cale do budowy własnego drona long range w układzie Explorer LR, przygotowana pod cyfrowe systemy wideo O3, O4 Wide, O4 Pro oraz Walksnail Pro Kit.

To nie jest gotowy dron, tylko kompletny zestaw ramy z elementami karbonowymi, TPU, paskami, padami, elementami tłumiącymi i kompletem śrub. Rama jest przeznaczona dla pilotów, którzy chcą samodzielnie dobrać stack, VTX, odbiornik, GPS, napęd i akumulator.

Konstrukcja V2 ma zmieniony przód z tłumieniem kamery na czterech gumowych kulkach. Ma to ograniczać przenoszenie wibracji na kamerę w konfiguracjach O4 i podobnych, gdzie jakość obrazu jest mocno zależna od poprawnego montażu modułu wideo.

Najważniejsze cechy

• Rama 4 cale do long range FPV - baza pod lekkiego quadcoptera Explorer LR 4 z własnym doborem elektroniki.

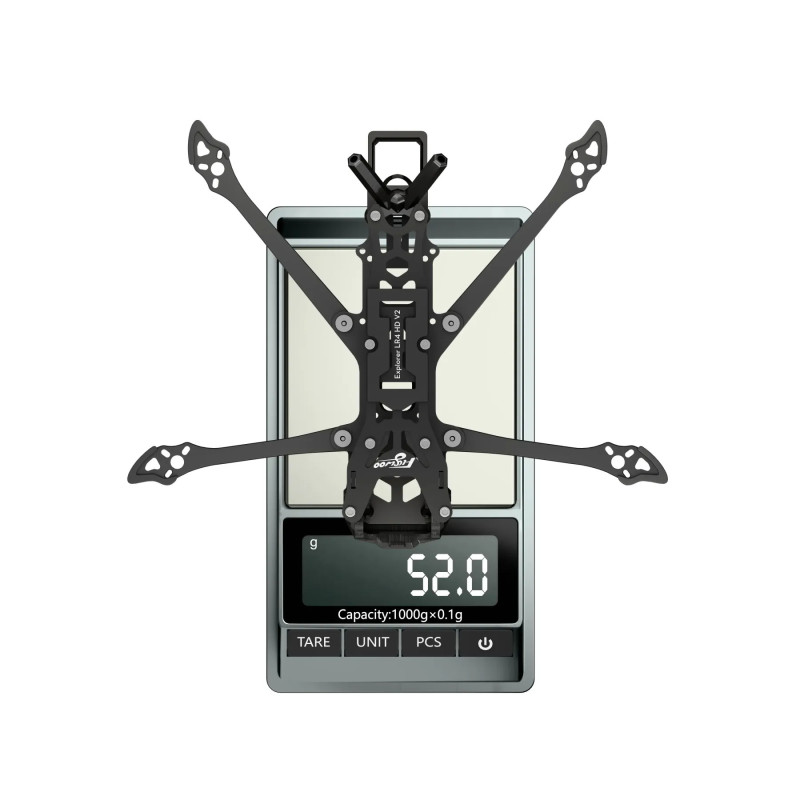

• Masa ramy około 52 g - niski ciężar ułatwia budowę kompaktowego zestawu long range.
• Kompatybilność z O3, O4 Wide, O4 Pro i Walksnail Pro Kit - rama obsługuje popularne cyfrowe systemy FPV.
• Przedni montaż kamery V2 - cztery gumowe kulki tłumiące ograniczają wibracje w okolicy kamery.
• Obsługa kamery 20 x 20 mm - zgodność z typowymi modułami kamer stosowanymi w cyfrowych zestawach FPV.
• Mocowanie silników 9 x 9 mm i 12 x 12 mm - rama pasuje do popularnych małych silników stosowanych w konstrukcjach 4 cale.
• Mocowanie FC + ESC 16 x 16 mm i 20 x 20 mm - przestrzeń pod lekkie stacki mini.
• Mocowanie VTX 16 x 16 mm, 20 x 20 mm i 25.5 x 25.5 mm - możliwość montażu różnych modułów wideo.
• Rezerwowane miejsce pod GPS i buzzer - konstrukcja przewiduje montaż modułu GPS oraz Flywoo Finder.
• Serwisowalna konstrukcja - osobne płyty, ramiona i wsporniki ułatwiają naprawę po uszkodzeniu w terenie.

Największe zalety w praktyce

• Lepsza kontrola nad buildem - możesz zbudować własną konfigurację LR 4 zamiast kupować gotowy zestaw z narzuconą elektroniką.
• Większa szansa na czysty obraz - tłumiony przód ramy pomaga ograniczyć drgania widoczne jako jello w nagraniu.
• Łatwiejszy montaż osprzętu long range - przewidziane miejsca na GPS i finder porządkują układ kabli i elementów z tyłu ramy.
• Dobry kompromis rozmiaru i mobilności - format 4 cale daje więcej możliwości niż mały whoop, ale nadal pozwala utrzymać kompaktową konstrukcję.

Dla kogo jest ta rama?

• Budujesz własnego drona FPV 4 cale do lotów long range.
• Chcesz użyć cyfrowego systemu wideo O3, O4 Wide, O4 Pro lub Walksnail Pro Kit.
• Potrzebujesz ramy z miejscem pod FC + ESC, VTX, GPS i finder.
• Zależy Ci na lekkiej, serwisowalnej konstrukcji z osobnymi ramionami i płytami.
• Masz już doświadczenie w składaniu dronów FPV i potrafisz dobrać kompatybilną elektronikę.

Dla kogo NIE jest?

• Nie jest dla osoby szukającej gotowego drona BNF lub RTF - to sama rama z akcesoriami montażowymi.
• Nie jest kompletem z elektroniką - w zestawie nie ma kontrolera lotu, ESC, VTX, odbiornika, silników, śmigieł ani akumulatora.
• Nie jest ramą pod klasycznego drona 5 cali freestyle - to konstrukcja 4 cale long range.
• Nie jest dobrym wyborem, jeśli chcesz zamontować duży stack albo nietypowy VTX poza podanymi rozstawami montażowymi.

Konstrukcja V2 i tłumienie kamery

Najważniejsza zmiana w wersji V2 dotyczy przedniego modułu kamery. Flywoo zastosował strukturę tłumienia z czterema gumowymi kulkami, które separują obszar kamery od części wibracji przenoszonych przez ramę.

W praktyce ma to znaczenie szczególnie przy cyfrowych systemach FPV O4 i podobnych. Nawet dobrze dobrany napęd może generować mikrowibracje, które na obrazie pojawiają się jako drgania lub efekt jello. Poprawne tłumienie przodu ramy pomaga zbudować czystszy układ do nagrywania i lotów long range.

Przestrzeń montażowa pod elektronikę

Rama obsługuje montaż FC + ESC 16 x 16 mm oraz 20 x 20 mm. Dostępna przestrzeń dla tej sekcji to około 19.5 mm wysokości x 32.5 mm szerokości. To parametry typowe dla lekkich stacków mini, które stosuje się w konstrukcjach 4 cale.

Sekcja VTX obsługuje rozstawy 16 x 16 mm, 20 x 20 mm oraz 25.5 x 25.5 mm. Dostępna przestrzeń dla VTX to około 19.5 mm wysokości x 43 mm szerokości. Dzięki temu rama może pracować z różnymi układami cyfrowego wideo, o ile mieszczą się w podanych wymiarach.

Kompatybilność z systemami wideo

• DJI O3
• DJI O4 Wide
• DJI O4 Pro
• Walksnail Avatar Pro Kit

Producent podaje również wsparcie dla kamery w rozmiarze 20 x 20 mm. Przed montażem warto porównać realne wymiary kamery i air unitu z przestrzenią w ramie, szczególnie jeśli używasz nietypowej wersji zestawu wideo.

Mocowanie silników i układ napędowy

Rama obsługuje otwory montażowe silników 9 x 9 mm oraz 12 x 12 mm. To rozstawy spotykane w małych silnikach do lekkich quadcopterów 4 cale.

Producent nie podaje w tej karcie konkretnego KV, rozmiaru silnika ani rekomendowanego śmigła dla samej ramy. Dobór napędu powinien być wykonany pod zakładaną masę końcową, typ akumulatora i styl lotu.

Specyfikacja techniczna

Parametr	Wartość
Producent	Flywoo
Model	Explorer LR 4 V2 Frame Kit
Typ produktu	Rama FPV 4 cale do long range
Masa ramy	Około 52 g netto
Struktura kamery	V2 damping structure z 4 gumowymi kulkami tłumiącymi
Obsługiwany rozmiar kamery	20 x 20 mm
Obsługiwane systemy wideo	O3, O4 Wide, O4 Pro, Walksnail Pro Kit
Mocowanie silników	9 x 9 mm / 12 x 12 mm
Mocowanie FC + ESC	16 x 16 mm / 20 x 20 mm
Przestrzeń FC + ESC	Około 19.5 mm wysokości x 32.5 mm szerokości
Mocowanie VTX	16 x 16 mm / 20 x 20 mm / 25.5 x 25.5 mm
Przestrzeń VTX	Około 19.5 mm wysokości x 43 mm szerokości
Rezerwowane miejsca montażowe	GPS oraz buzzer / Flywoo Finder
Rekomendowane akcesoria producenta	Flywoo Finder V1.0, GOKU GM10 Mini GPS

Zawartość zestawu

• Top plate x 1
• Center plate x 1
• Bottom plate x 1
• Camera damper plate x 2
• Camera damper support plate x 2
• Front arms x 2
• Rear arms x 2
• Side arm support x 2
• TPU camera mount x 1
• TPU TBS antenna mount x 1
• TPU ELRS antenna mount x 1
• TPU GPS mount x 1
• TPU Finder mount x 1
• Rubber damper ball x 4
• TPU O4 Pro camera protector x 1
• TPU dual VTX antenna mount x 1
• Single VTX antenna mount x 1
• TPU motor protector x 4
• Battery straps 15 x 180 mm x 2
• Fiberglass protective plate for O4 Air Unit x 1
• Battery anti-slip pad x 2
• ESC insulation pad x 2
• Hardware set x 1

FAQ - najczęściej zadawane pytania

Czy Flywoo Explorer LR 4 V2 Frame Kit to kompletny dron?

Nie. To zestaw ramy z elementami karbonowymi, TPU, paskami, padami, tłumieniem kamery i śrubami. Elektronika, silniki, śmigła, akumulator, odbiornik i system wideo nie są częścią zestawu.

Jakie systemy wideo pasują do tej ramy?

Według danych producenta rama obsługuje O3, O4 Wide, O4 Pro oraz Walksnail Pro Kit. Sekcja VTX obsługuje rozstawy 16 x 16 mm, 20 x 20 mm i 25.5 x 25.5 mm.

Jaki stack FC + ESC można zamontować?

Rama obsługuje stacki FC + ESC z otworami montażowymi 16 x 16 mm oraz 20 x 20 mm. Dostępna przestrzeń wynosi około 19.5 mm wysokości x 32.5 mm szerokości.

Czy rama ma miejsce na GPS?

Tak. Konstrukcja ma rezerwowane miejsce pod GPS. Producent rekomenduje moduł GOKU GM10 Mini GPS jako dopasowany wybór do tej platformy.

Czy rama obsługuje Flywoo Finder?

Tak. Rama ma rezerwowane miejsce pod buzzer / Flywoo Finder. Producent wskazuje Flywoo Finder V1.0 jako rekomendowane akcesorium.

Rada eksperta Avifly: Przy składaniu lekkiego LR 4 najpierw przymierz air unit, stack, GPS i finder na sucho, zanim zaczniesz lutowanie. W tak małej ramie porządek kabli często decyduje o tym, czy późniejszy serwis będzie prosty, czy będzie walką z każdą śrubką.
