Rama FPV Avifly APEX-2-O4 - Frame Kit 2 cale, 95 mm, DJI O4 Air Unit, włókno węglowe 3K

Rama FPV Avifly APEX-2-O4 - 2 cale do małych quadów FPV

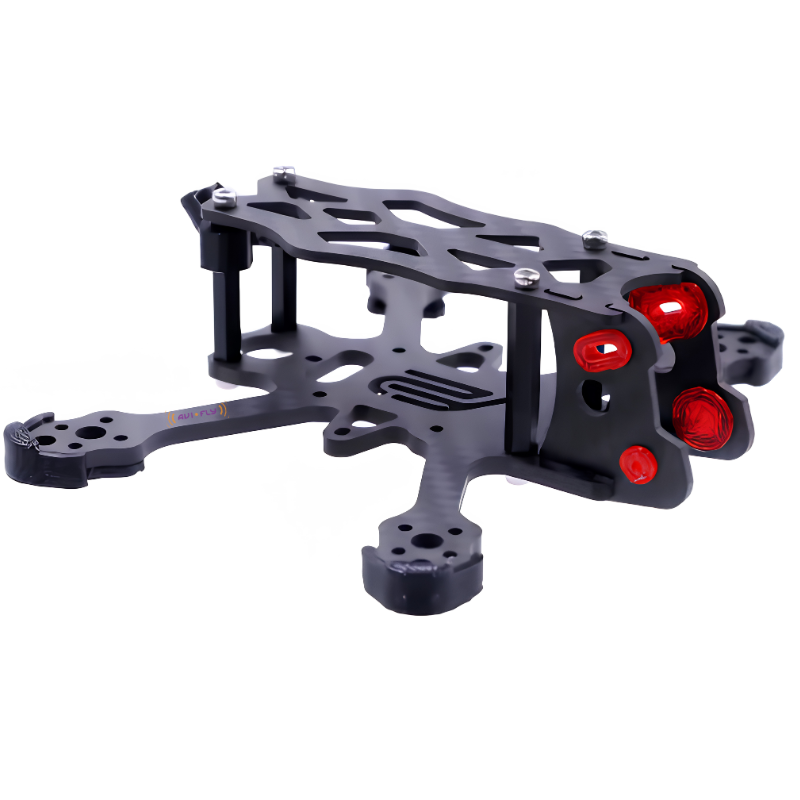

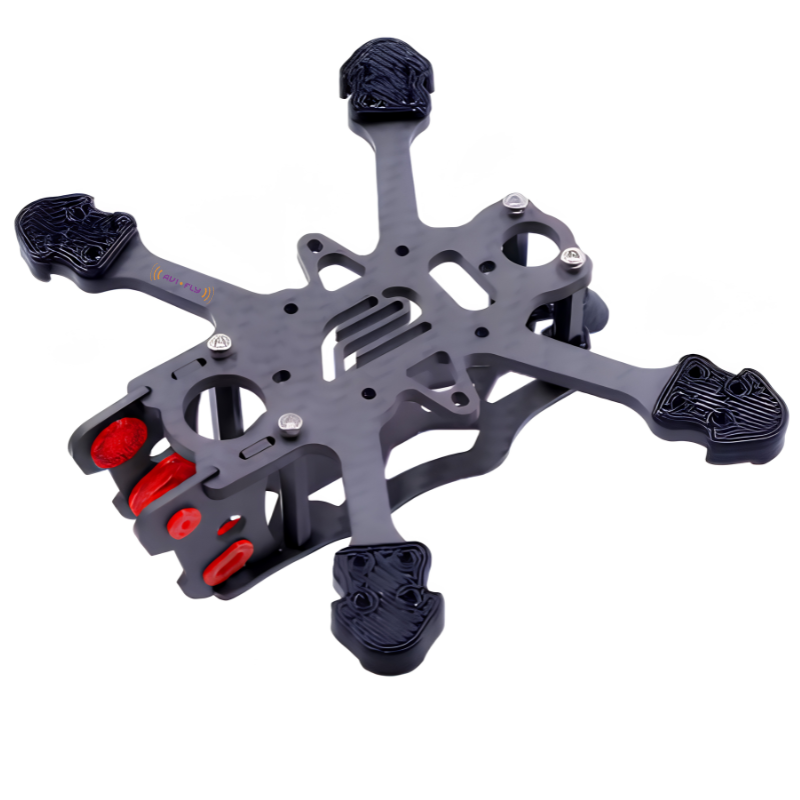

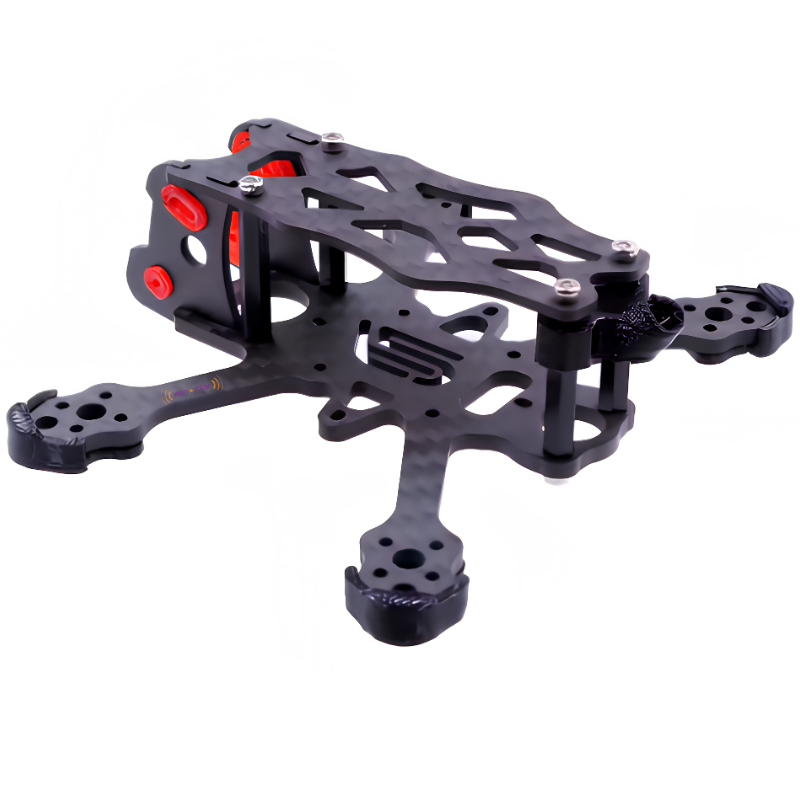

Rama FPV Avifly APEX-2-O4 to 2-calowy Frame Kit z włókna węglowego 3K, przeznaczony do budowy lekkiego quada FPV z rozstawem osi 95 mm i kamerą 14 mm. Konstrukcja została przygotowana pod kompaktową elektronikę FPV, w tym kontrolery lotu w rozstawach 20 x 20 mm, 25.5 x 25.5 mm i 26.5 x 26.5 mm oraz konfiguracje z DJI O4 Air Unit.

To baza do małego drona typu racing lub freestyle, gdzie liczy się niska masa, sztywność ramy i miejsce na nowoczesny system wideo. Rama nie zawiera elektroniki - użytkownik sam dobiera kontroler lotu, VTX, odbiornik RC, silniki, śmigła i akumulator.

Najważniejsze cechy

• Format 2 cale - rama przeznaczona do kompaktowych quadów FPV na śmigłach 2-calowych.
• Rozstaw osi 95 mm - mały format do dynamicznych lotów w ograniczonej przestrzeni.
• Włókno węglowe 3K - połączenie niskiej masy i dobrej sztywności konstrukcji.
• Dolna płyta 2.5 mm - główny element nośny ma większą grubość niż płyta górna.
• Płyta górna 1.5 mm - pozwala ograniczyć masę całego Frame Kitu.
• Wysokość wewnętrzna 22 mm - istotna przy układaniu kontrolera lotu, przewodów i modułu wideo.
• Montaż FC 20 x 20 mm, 25.5 x 25.5 mm i 26.5 x 26.5 mm - rama daje kilka opcji montażu elektroniki.
• Rozstaw otworów silnika 9 x 9 mm - zgodność z małymi silnikami FPV klasy 1103, 1104, 1202, 1204 i 1206.
• Kamera FPV 14 mm - kompatybilność z kamerami Nano oraz DJI O4 Air Unit według danych źródłowych.
• Masa około 18 g - niska masa ramy pomaga utrzymać małego quada w lekkiej konfiguracji.

Największe zalety w praktyce

• Łatwiejszy dobór elektroniki - kilka rozstawów montażowych FC zmniejsza ryzyko problemów mechanicznych przy składaniu drona.
• Dobra baza pod O4 w małym formacie - konstrukcja jest przewidziana pod kamerę 14 mm i DJI O4 Air Unit, co jest istotne przy budowie cyfrowego micro FPV.
• Niższa masa startowa - rama waży około 18 g, więc zostawia więcej zapasu masy na elektronikę, napęd i akumulator.
• Sztywność włókna węglowego 3K - rama lepiej znosi obciążenia niż konstrukcje z tworzyw, co ma znaczenie przy dynamicznym lataniu.

Dla kogo jest ta rama?

• Budujesz małego quada FPV na śmigłach 2 cale.
• Chcesz złożyć lekką konstrukcję racing lub freestyle z rozstawem osi 95 mm.
• Planujesz użyć kamery 14 mm, kamery Nano lub jednostki DJI O4 Air Unit.
• Masz kontroler lotu z otworami montażowymi 20 x 20 mm, 25.5 x 25.5 mm albo 26.5 x 26.5 mm.
• Dobierasz silniki klasy 1103, 1104, 1202, 1204 lub 1206 z rozstawem otworów 9 x 9 mm.

Dla kogo NIE jest?

• Nie jest to rama do drona 5 cali ani do większych konstrukcji freestyle.
• Nie jest to gotowy dron BNF, PNP ani RTF - zestaw nie zawiera elektroniki.
• Nie jest to produkt dla osób szukających kompletnego zestawu z silnikami, kontrolerem lotu, VTX i odbiornikiem.
• Nie należy dobierać elektroniki wyłącznie po nazwie procesora FC, np. F411, F722 lub F405 - trzeba sprawdzić także rozstaw otworów i wymiary płytki.

Kompatybilność mechaniczna i elektronika

APEX-2-O4 jest ramą mechaniczną. Nie posiada wbudowanego odbiornika ELRS, nadajnika VTX ani kontrolera lotu. System RC, taki jak ELRS, zależy od dobranego odbiornika lub kontrolera lotu, a nie od samej ramy.

W praktyce rama sprawdzi się przy budowie lekkiego quada 2 cale z kamerą 14 mm lub DJI O4 Air Unit, o ile finalny układ elektroniki mieści się w dostępnej przestrzeni montażowej. Przed montażem warto ułożyć komponenty na sucho i sprawdzić prowadzenie przewodów.

Specyfikacja techniczna

Zawartość zestawu

• 1 x Rama Avifly APEX-2-O4 Frame Kit

Zestaw nie zawiera kontrolera lotu, VTX, kamery, odbiornika RC, silników, śmigieł ani akumulatora.

FAQ - najczęściej zadawane pytania

Nie. Jest kompatybilny z DJI O4 Air Unit, ale sama jednostka wideo nie znajduje się w zestawie.

Rama jest przeznaczona pod śmigła 2 cale. Przed montażem trzeba dobrać śmigła do silników oraz prześwitu ramy.

Rama nie obsługuje protokołów RC, ponieważ nie jest elektroniką. ELRS zależy od wybranego odbiornika lub kontrolera lotu, który użytkownik montuje w ramie.

Rama obsługuje rozstawy montażowe FC 20 x 20 mm, 25.5 x 25.5 mm i 26.5 x 26.5 mm. Trzeba dodatkowo sprawdzić rzeczywiste wymiary płytki i wysokość stacka.

Rada eksperta Avifly: Przy ramie 2 cale najpierw ułóż elektronikę na sucho. Wysokość wewnętrzna 22 mm wymaga kontroli dystansów, damperów, przewodów i złączy, szczególnie przy montażu DJI O4 Air Unit.
