Rama FPV GEPRC GEP-DS22 Frame - Cinewhoop 2.2 cala, wheelbase 100 mm, do DarkStar22

Rama FPV GEPRC GEP-DS22 Frame do cinewhoopa 2.2 cala

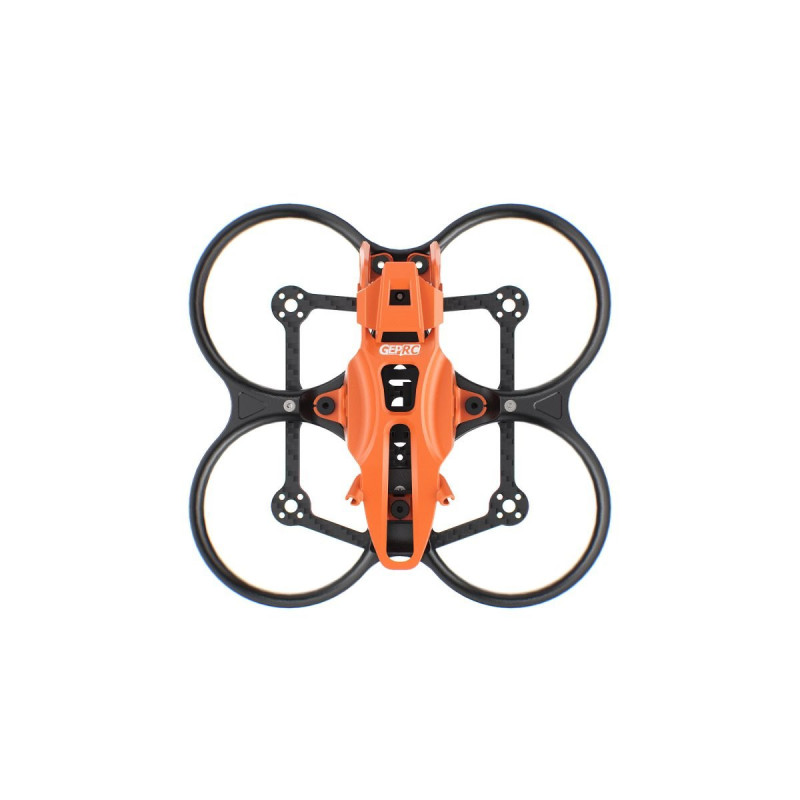

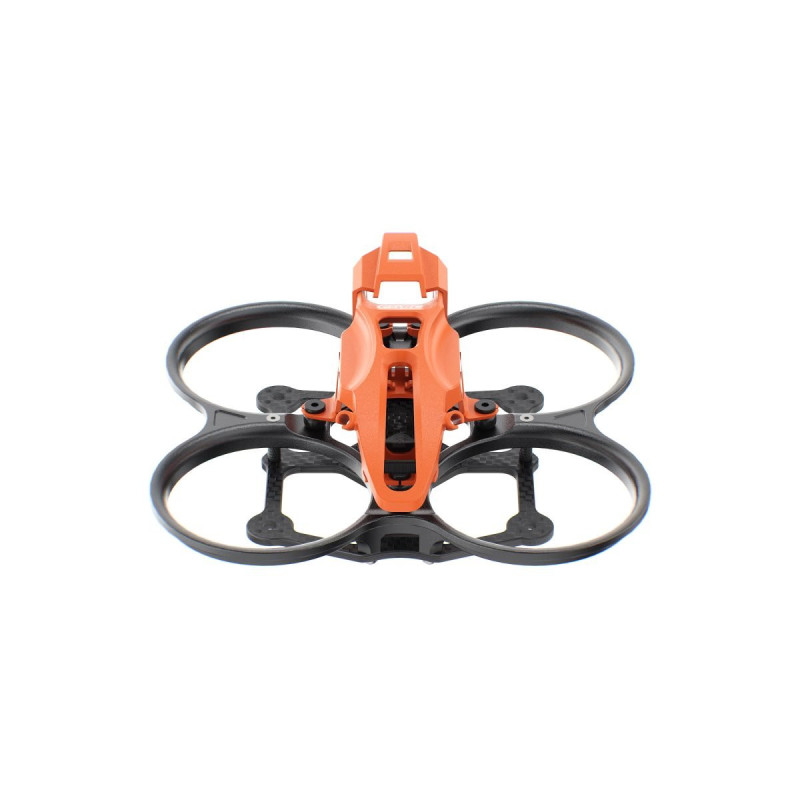

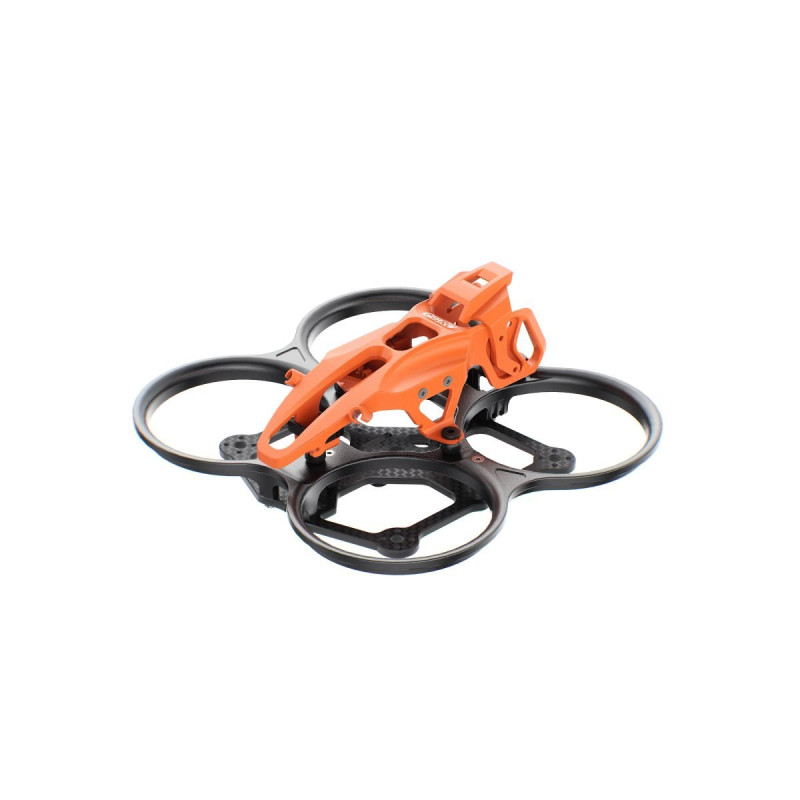

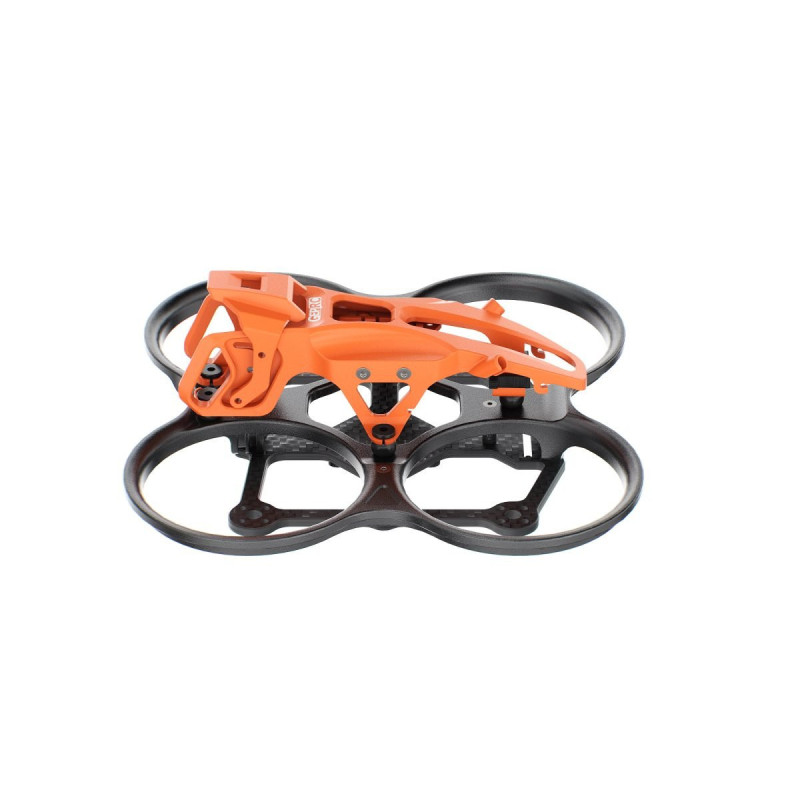

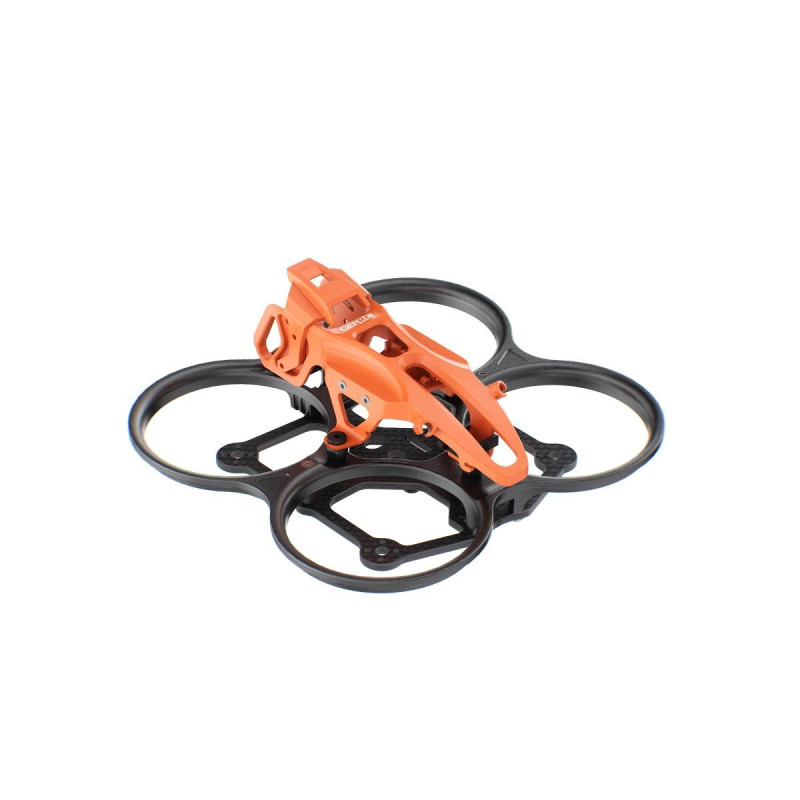

GEPRC GEP-DS22 Frame to rama FPV 2.2 cala zaprojektowana do budowy kompaktowego cinewhoopa DarkStar22, przeznaczonego do lotów filmowych w pomieszczeniach i na zewnątrz. Konstrukcja łączy osłony śmigieł, płytę carbon i modułową budowę, dzięki czemu nadaje się do ciasnych, technicznych buildów FPV.

Rama została zaprojektowana z myślą o ochronie śmigieł, kamery i elektroniki w małej platformie. To dobry wybór dla pilotów, którzy chcą zbudować lekki cinewhoop do lotów blisko przeszkód, w miejscach typu indoor, podwórko, małe obiekty lub techniczne przeloty cinematic.

Najważniejsze cechy

• Format 2.2 cala - kompaktowy rozmiar do małych cinewhoopów i lotów w ograniczonej przestrzeni.
• Wheelbase 100 mm - proporcje dobrane pod mały, zwinny quad FPV z osłonami śmigieł.
• Główna płyta carbon 2.0 mm - sztywna baza pod elektronikę i napęd.
• Osłony śmigieł w kolorze czarnym - zwiększają bezpieczeństwo przy locie blisko przeszkód.
• Mocowanie FC 25.5 x 25.5 mm - pasuje do popularnych kontrolerów AIO stosowanych w małych cinewhoopach.
• Mocowanie VTX 25.5 x 25.5 mm - ułatwia montaż systemu wideo w kompaktowej ramie.
• Mocowanie silników 9 x 9 mm - format typowy dla małych silników stosowanych w klasie 2.2 cala.
• Szerokość montażu kamery 20 mm - rama jest przygotowana pod kamerę w standardzie 20 mm.
• Złącze zasilania XT30U-M - format stosowany w lekkich buildach 2-4S, zależnie od dobranej elektroniki.
• Waga ramy 50.4 ± 5 g - pozwala utrzymać kompaktową konstrukcję bez rezygnacji z osłon.

Dla kogo jest ta rama?

• Dla osób budujących cinewhoopa FPV 2.2 cala na bazie platformy GEPRC DarkStar22.
• Dla pilotów, którzy chcą latać blisko przeszkód i potrzebują osłon śmigieł.
• Dla serwisów i modelarzy szukających części zamiennych do ramy GEP-DS22.
• Dla użytkowników planujących build z elektroniką montowaną w standardzie 25.5 x 25.5 mm.

Dla kogo NIE jest?

• Nie jest to rama do klasycznego freestyle 5 cali.
• Nie jest to komplet gotowego drona BNF lub PNP - to rama i elementy mechaniczne.
• Nie jest to rama pod śmigła większe niż 2.2 cala.
• Nie wybieraj jej, jeśli Twoja elektronika wymaga mocowania 20 x 20 mm lub 30.5 x 30.5 mm bez adaptera.

Konstrukcja pod cinewhoopa i lot blisko przeszkód

GEP-DS22 wykorzystuje zintegrowaną koncepcję ramy z osłonami śmigieł. W praktyce oznacza to lepszą ochronę napędu podczas lotów w pobliżu ścian, gałęzi, bramek, konstrukcji i innych przeszkód, gdzie klasyczny open-prop łatwiej uszkodzi śmigło lub silnik.

Producent wskazuje zastosowanie ramy zarówno do lotów indoor, jak i outdoor cinematic. Taki format jest szczególnie sensowny przy wolniejszych, płynnych ujęciach, gdzie bezpieczeństwo i przewidywalność lotu są ważniejsze niż agresywna charakterystyka freestyle.

Materiały i odporność mechaniczna

Według producenta rama korzysta ze wzmocnionego nylonowego materiału kompozytowego, który ma zapewniać wyższą wytrzymałość strukturalną i odporność na uderzenia. Osłony śmigieł i korpus mają pomagać w pochłanianiu energii przy kontakcie z przeszkodą.

Główna płyta carbon ma grubość 2.0 mm. To istotne, ponieważ właśnie ta część przenosi obciążenia od elektroniki, napędu i pakietu. W małym cinewhoopie sztywność płyty wpływa na stabilność całego buildu oraz na powtarzalność montażu po serwisie.

Tłumienie drgań i montaż elektroniki

GEPRC zastosował w tej ramie pięciopunktowy pływający system tłumienia. Jego zadaniem jest ograniczenie przenoszenia wibracji na elektronikę i kamerę. W małych cinewhoopach ma to duże znaczenie, bo krótka rama, osłony i małe śmigła mogą generować trudniejsze do opanowania rezonanse.

Mocowanie kontrolera lotu w standardzie 25.5 x 25.5 mm ułatwia dobór kompaktowej płytki AIO. Mocowanie VTX również ma 25.5 x 25.5 mm, co pozwala zachować uporządkowany montaż w ciasnym wnętrzu ramy.

Modułowa budowa i łatwiejszy serwis

Rama ma szybkozdejmowaną górną płytę i osłonę śmigieł. Dla użytkownika oznacza to łatwiejszy dostęp do elektroniki, przewodów, kamery i elementów mocujących bez rozbierania całego drona od podstaw.

W zestawie znajdują się dwie wersje kolorystyczne canopy i osłon kamery - pomarańczowa oraz szara. Pozwala to dopasować wygląd buildu lub wymienić uszkodzony element bez kupowania całej ramy.

Gotowość pod GPS i O4 Pro

Producent przewidział otwory montażowe pod Nano GPS. To praktyczne w małym cinewhoopie, jeśli pilot chce dodać funkcje zwiększające bezpieczeństwo lotu, zależnie od użytego kontrolera i konfiguracji firmware.

Rama ma także dedykowaną osłonę kamery O4 Pro. Jej zadaniem jest ochrona modułu kamery przy uderzeniach i kontakcie z przeszkodami. Przed montażem należy jednak potwierdzić zgodność konkretnej kamery i modułu wideo z wymiarami oraz sposobem mocowania.

Specyfikacja techniczna

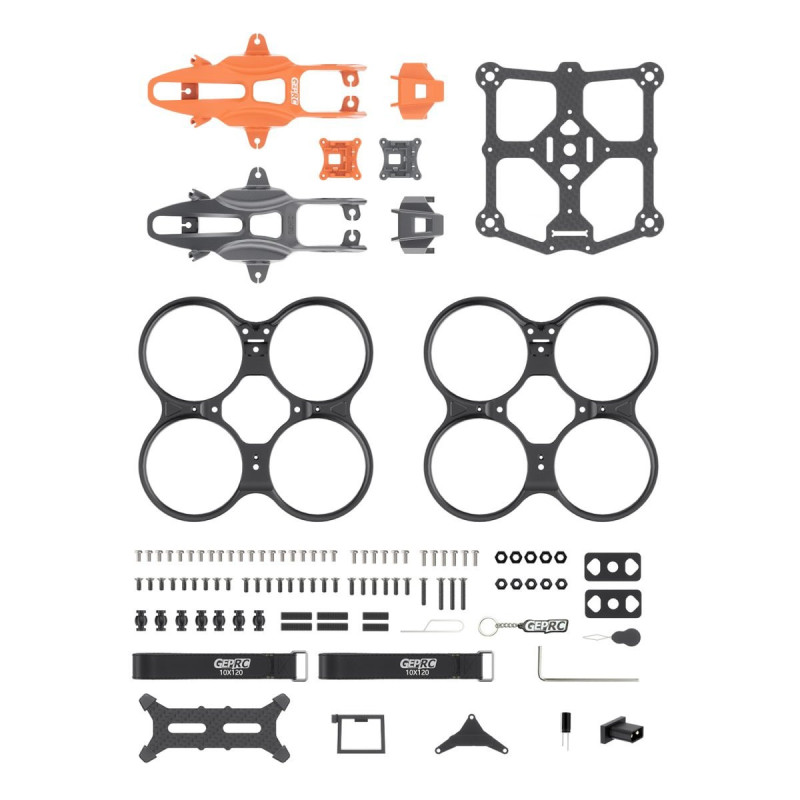

Zawartość zestawu

• 2 x osłona śmigieł - czarna
• 1 x główna płyta carbon
• 2 x canopy - pomarańczowa / szara
• 2 x osłona kamery - pomarańczowa / szara
• 1 x zestaw śrub
• 1 x klucz imbusowy L 1.5 mm
• 2 x pasek do akumulatora
• 1 x podkładka pod akumulator

FAQ - najczęściej zadawane pytania

Czy GEP-DS22 Frame to gotowy dron?

Nie. To rama FPV z elementami mechanicznymi. Do budowy drona potrzebne są jeszcze m.in. kontroler lotu, ESC lub AIO, silniki, śmigła, system wideo, odbiornik, przewody i akumulator.

Jaki rozmiar śmigieł pasuje do tej ramy?

Producent podaje rozmiar śmigieł 2.2 cala. Rama jest przeznaczona do małego cinewhoopa w klasie DarkStar22.

Jakie mocowanie kontrolera lotu ma ta rama?

Rama ma mocowanie FC 25.5 x 25.5 mm. Przed zakupem elektroniki sprawdź rozstaw otworów w wybranym AIO lub kontrolerze lotu.

Czy rama ma miejsce pod GPS?

Tak. Producent wskazuje pre-reserved Nano GPS mounting holes, czyli przygotowane otwory montażowe pod moduł Nano GPS.

Czy rama pasuje pod DJI O4 Pro?

Producent podaje dedykowaną osłonę kamery O4 Pro. Przed montażem sprawdź jednak konfigurację całego zestawu, szczególnie prowadzenie przewodu coaxial, mocowanie VTX i miejsce na antenę.

Rada eksperta Avifly

Przy budowie małego cinewhoopa najpierw ułóż elektronikę, przewód zasilający i VTX na sucho, bez lutowania. W ramie 2.2 cala każdy milimetr ma znaczenie, a poprawne prowadzenie przewodów zmniejsza ryzyko kontaktu ze śmigłami i ułatwia późniejszy serwis.
