RadioMaster ERS-CU01 150A - Czujnik Prądu czasu rzeczywistego ELRS

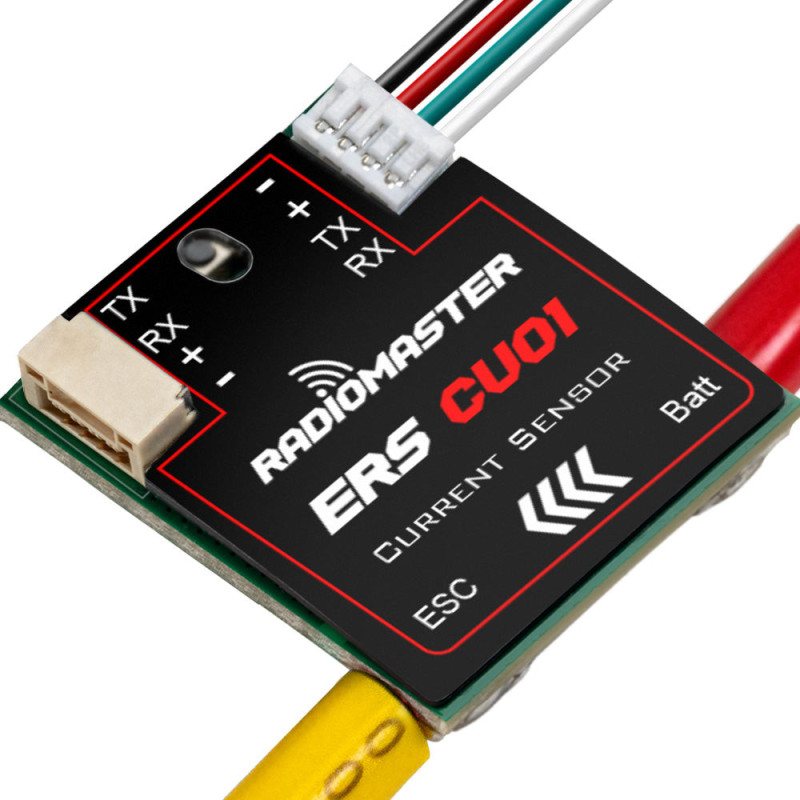

RadioMaster ERS-CU01 - czujnik prądu do ExpressLRS PWM

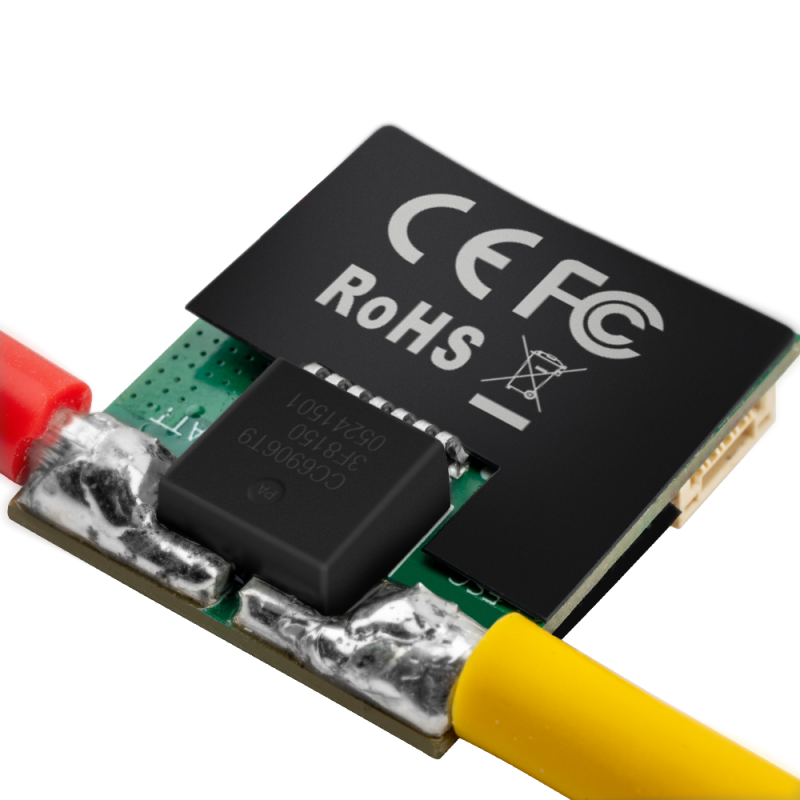

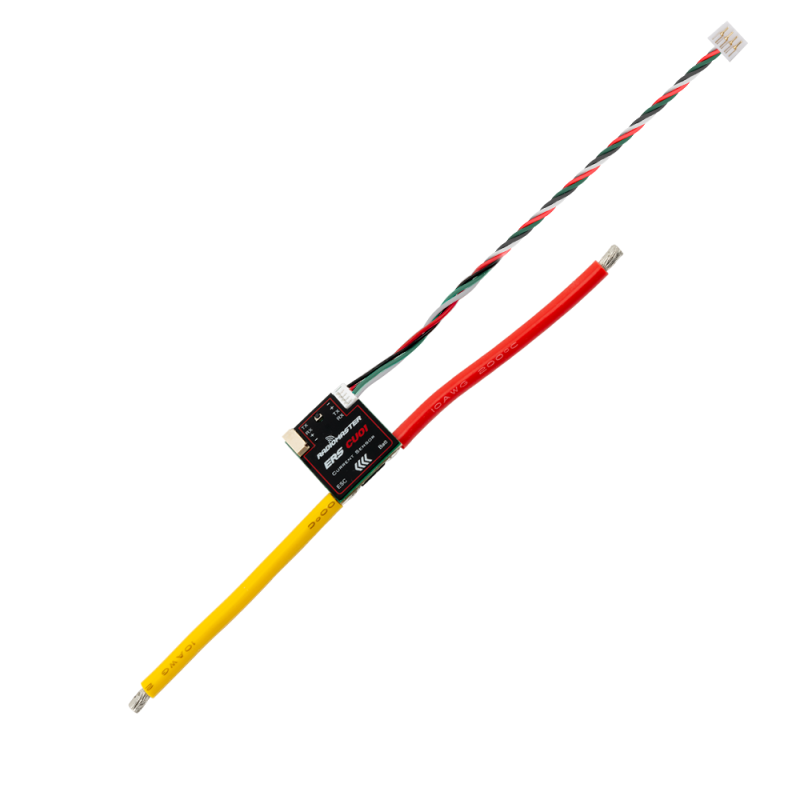

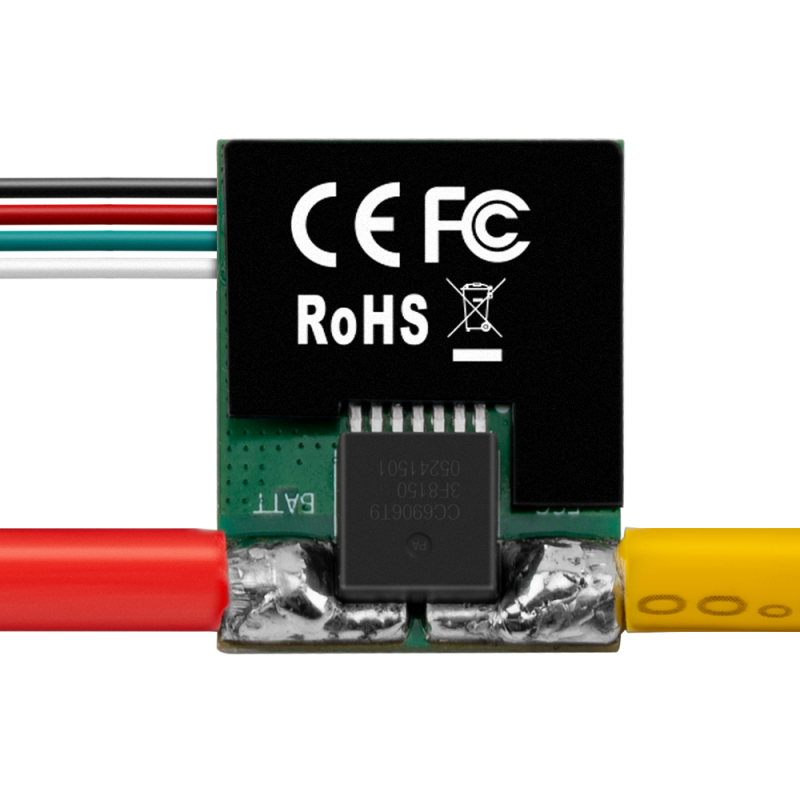

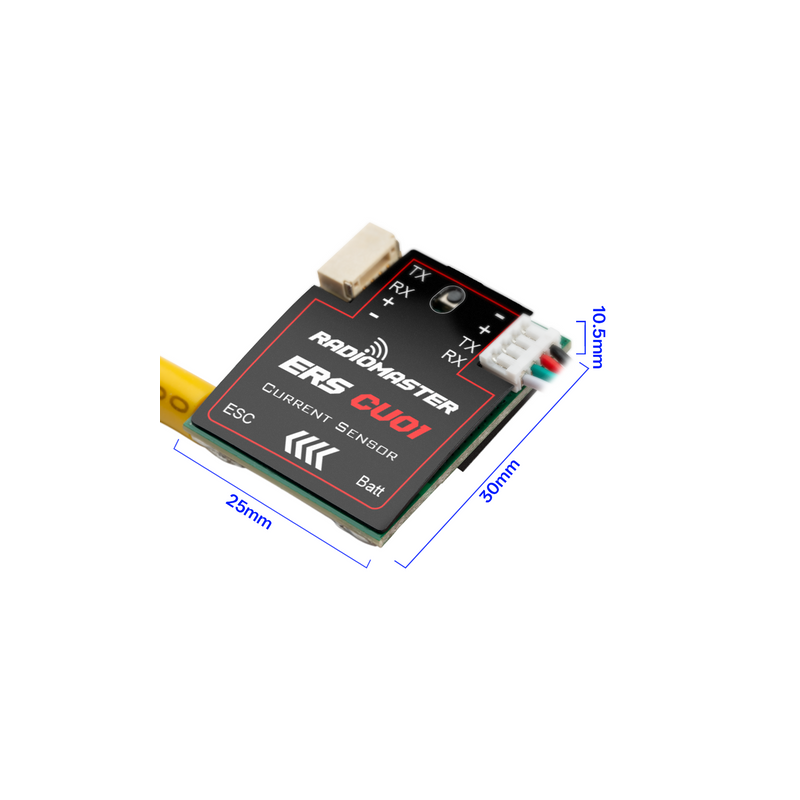

RadioMaster ERS-CU01 to kompaktowy czujnik prądu z rodziny ERS, przeznaczony do współpracy z kompatybilnymi odbiornikami ExpressLRS PWM. Moduł montuje się liniowo pomiędzy akumulatorem a regulatorem ESC, co pozwala mierzyć prąd roboczy oraz napięcie całego układu zasilania w czasie rzeczywistym.

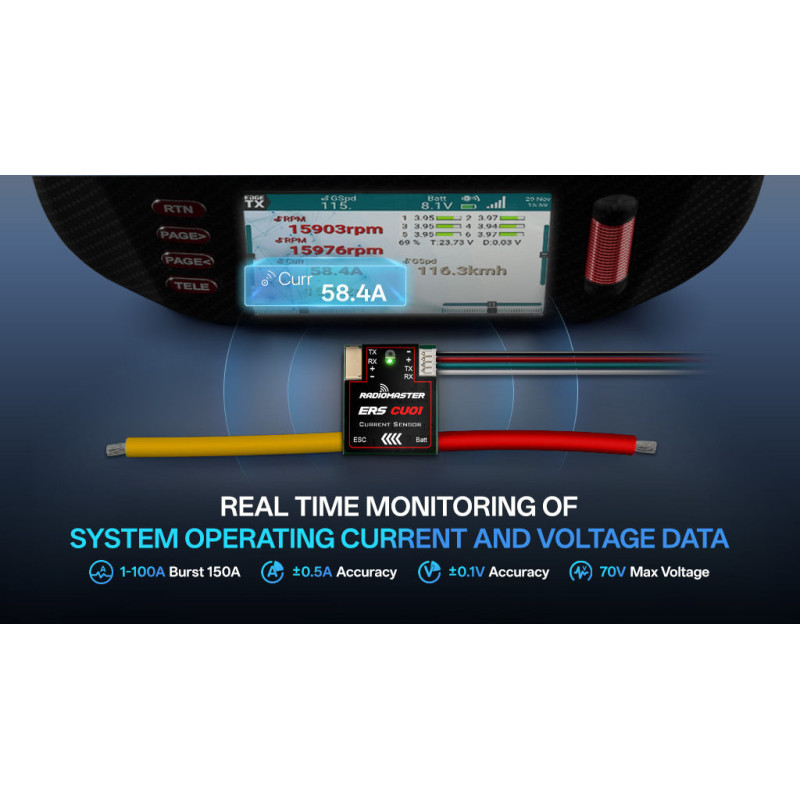

Dane telemetryczne są przesyłane przez odbiornik ExpressLRS i mogą być wyświetlane na radiu z systemem EdgeTX. Pozwala to kontrolować obciążenie układu, zużycie energii oraz parametry pracy napędu podczas eksploatacji modelu.

Najważniejsze cechy

• pomiar prądu w zakresie 1–150 A,
• prąd ciągły do 100 A,
• pomiar napięcia do 70 V,
• dokładność pomiaru prądu ±0,5 A,
• dokładność pomiaru napięcia ±0,1 V,

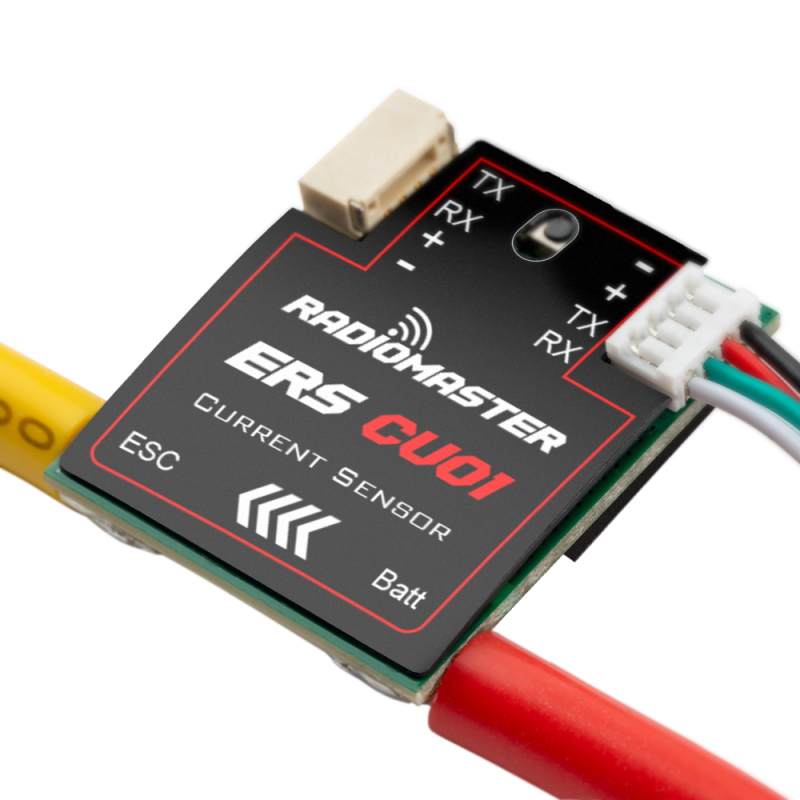

• montaż inline pomiędzy akumulatorem a ESC,
• obsługa pass-through do łączenia z kolejnymi sensorami ERS,
• współpraca z kompatybilnymi odbiornikami ExpressLRS PWM.

Kompatybilność

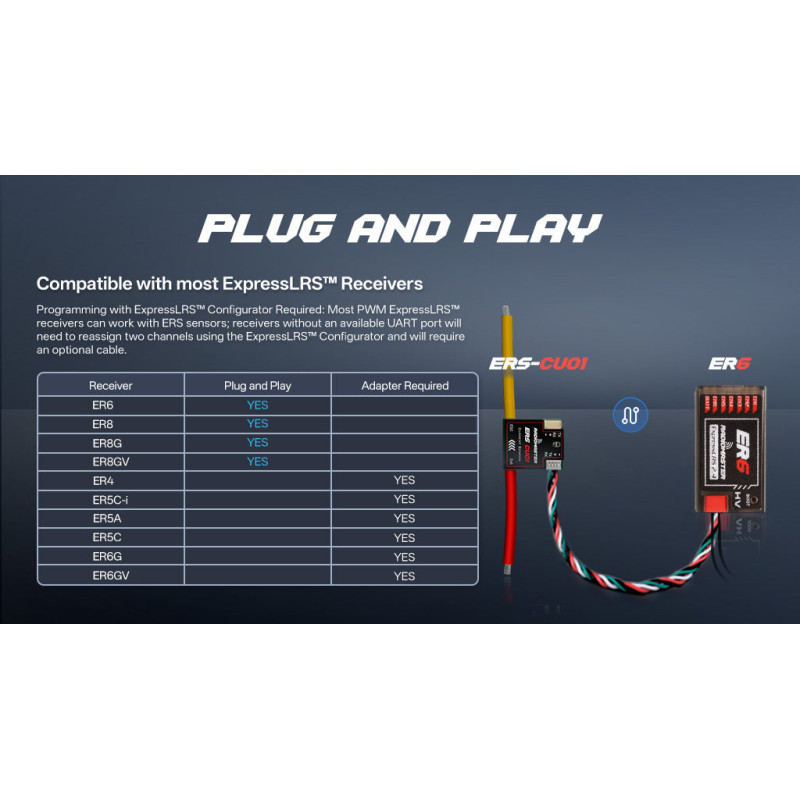

Według danych producenta moduł jest plug and play z odbiornikami RadioMaster ER6, ER8 oraz ER8G/ER8GV ExpressLRS PWM. Większość odbiorników PWM ExpressLRS również może być kompatybilna, jednak modele bez dedykowanego portu UART wymagają rekonfiguracji pinów PWM jako UART TX i RX przez Web UI odbiornika lub skrypt ExpressLRS LUA.

Konfiguracja i telemetria

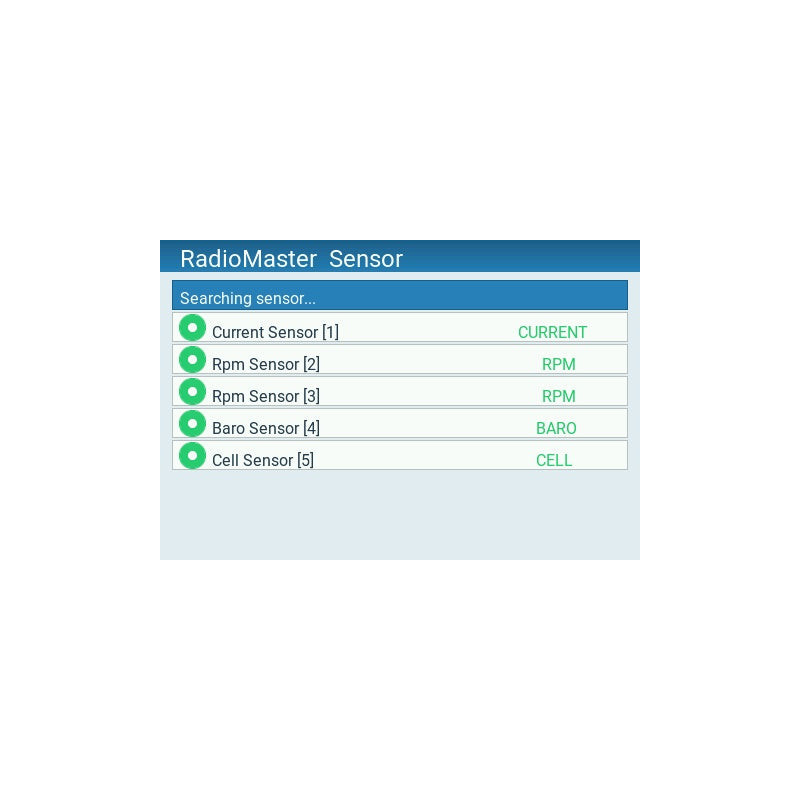

Do konfiguracji sensora oraz obsługi telemetrii producent przewiduje skrypt RadioMaster Sensor Configurator LUA. Pliki LUA należy umieścić na karcie SD radia w katalogu /SCRIPTS/TOOLS/. Dla prawidłowego działania telemetrii pojemność akumulatora powinna zostać ustawiona w mAh.

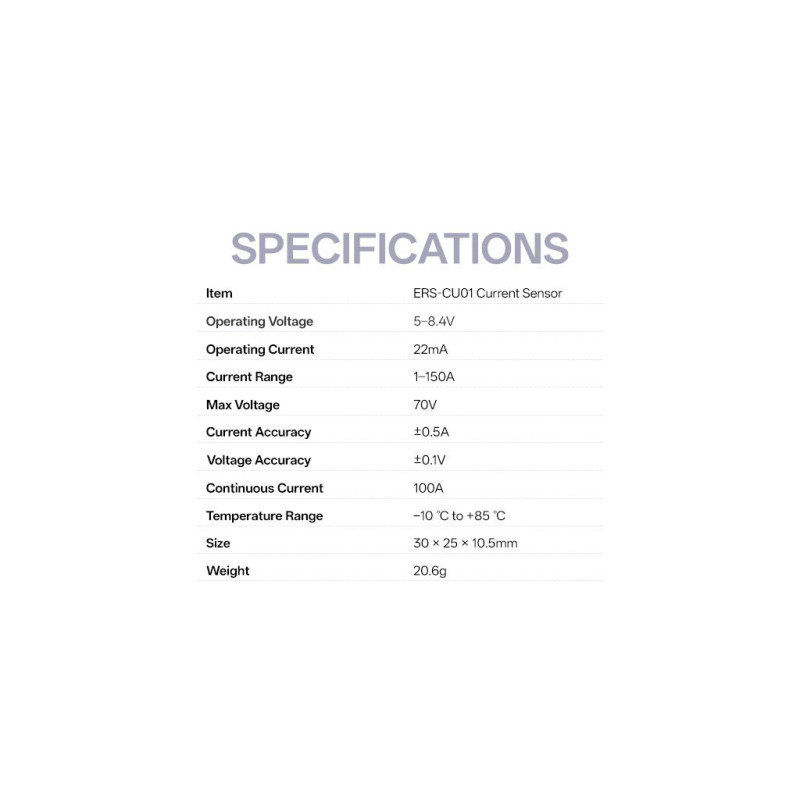

Specyfikacja techniczna

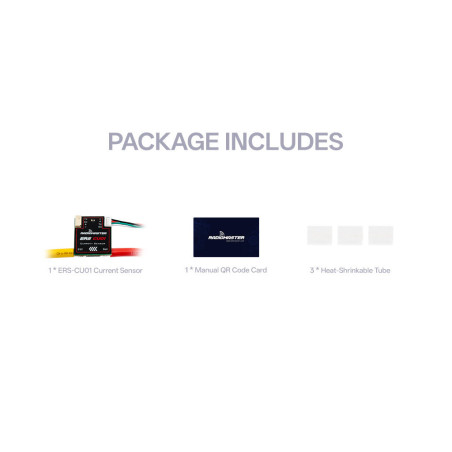

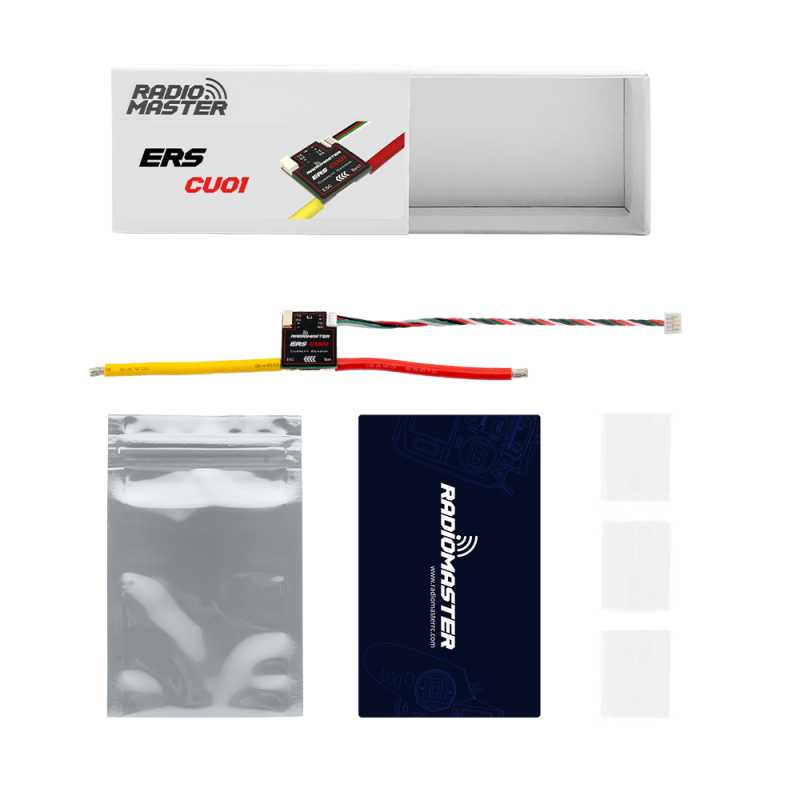

Zawartość zestawu

• 1 × czujnik prądu ERS-CU01,
• 3 × koszulka termokurczliwa,
• 1 × karta z kodem QR do instrukcji.
