Nadajnik wideo FPV JHEMCU VTX20-600 - 5.8GHz, 600mW, 40CH, montaż 20x20mm

Nadajnik wideo FPV JHEMCU VTX20-600 5.8GHz 600mW

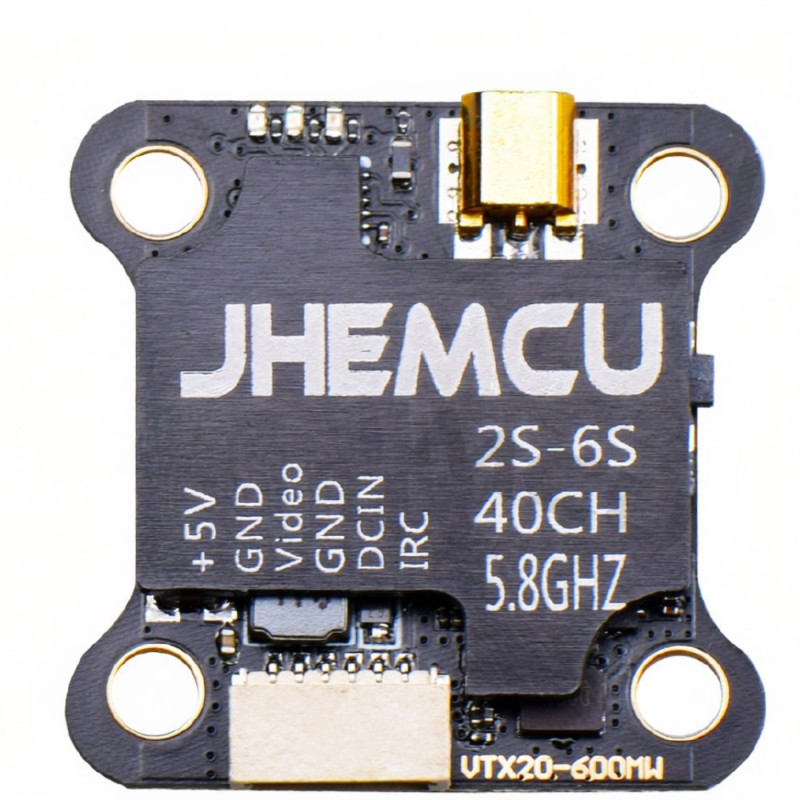

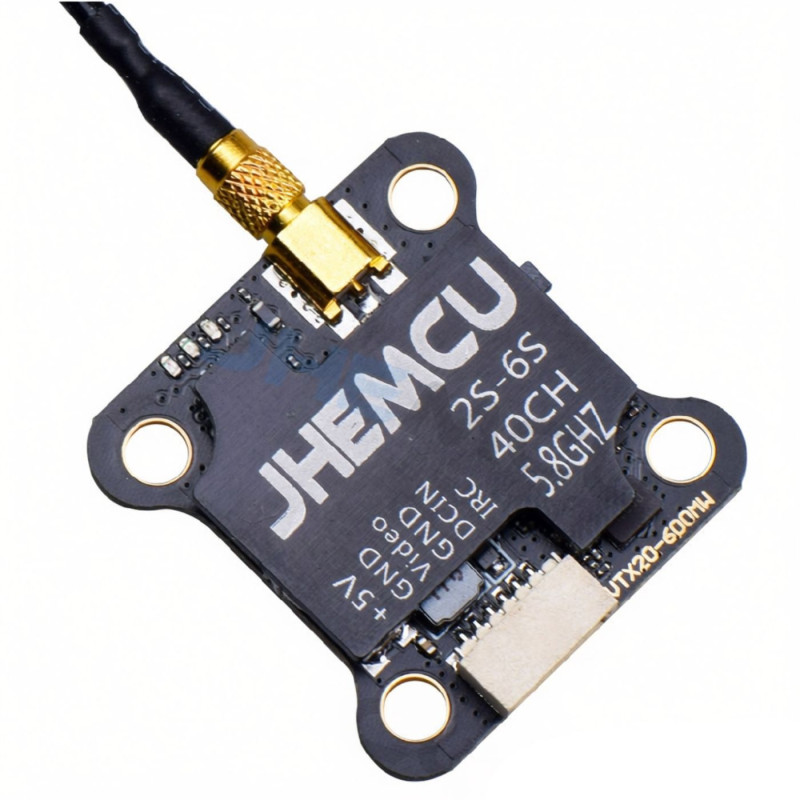

JHEMCU VTX20-600 to analogowy nadajnik wideo FPV pracujący w paśmie 5.8 GHz, oferujący 40 kanałów oraz regulowaną moc nadawania do 600 mW. Kompaktowe wymiary 27 x 27 mm, rozstaw montażowy 20 x 20 mm oraz masa wynosząca zaledwie 3 g pozwalają zastosować moduł w niewielkich konstrukcjach FPV.

Nadajnik może być zasilany napięciem 7-26 V i udostępnia dodatkowe wyjście 5 V/1 A. Do wyboru dostępne są poziomy mocy PIT, 25, 100, 200, 400 oraz 600 mW.

Dla kogo jest ten nadajnik?

• Dla osób budujących analogowego drona FPV wykorzystującego transmisję obrazu 5.8 GHz
• Dla konstrukcji wymagających lekkiego VTX o masie około 3 g
• Dla modeli wykorzystujących rozstaw montażowy 20 x 20 mm
• Dla użytkowników potrzebujących regulowanej mocy nadajnika do 600 mW

Dla kogo NIE jest?

• Dla systemów wymagających cyfrowej transmisji obrazu FPV
• Dla instalacji, w których napięcie zasilania znajduje się poza zakresem 7-26 V
• Dla konstrukcji wymagających nadajnika o mocy większej niż 600 mW

Najważniejsze cechy

• Moc PIT/25/100/200/400/600 mW - możliwość ustawienia poziomu mocy odpowiednio do zastosowania
• 40 kanałów - szeroki wybór kanałów transmisji analogowego obrazu FPV
• Zakres częstotliwości 5645-5945 MHz - praca w paśmie 5.8 GHz
• Zasilanie 7-26 V - szeroki zakres napięcia wejściowego modułu
• Wyjście 5 V/1 A - możliwość zasilenia kompatybilnego urządzenia wymagającego napięcia 5 V
• Montaż 20 x 20 mm - kompaktowy format odpowiedni dla niewielkiej elektroniki FPV
• Masa 3 g - niewielki wpływ nadajnika na całkowitą masę konstrukcji

Specyfikacja techniczna

• Marka: JHEMCU
• Model: VTX20-600
• Typ: nadajnik wideo FPV
• Pasmo: 5.8 GHz
• Zakres częstotliwości: 5645-5945 MHz
• Liczba kanałów: 40
• Moc nadawania: PIT / 25 / 100 / 200 / 400 / 600 mW
• Napięcie wejściowe: 7-26 V
• Wyjście napięciowe: 5 V / 1 A
• Wymiary: 27 x 27 mm
• Rozstaw otworów montażowych: 20 x 20 mm
• Średnica otworów: 3 mm
• Waga: 3 g

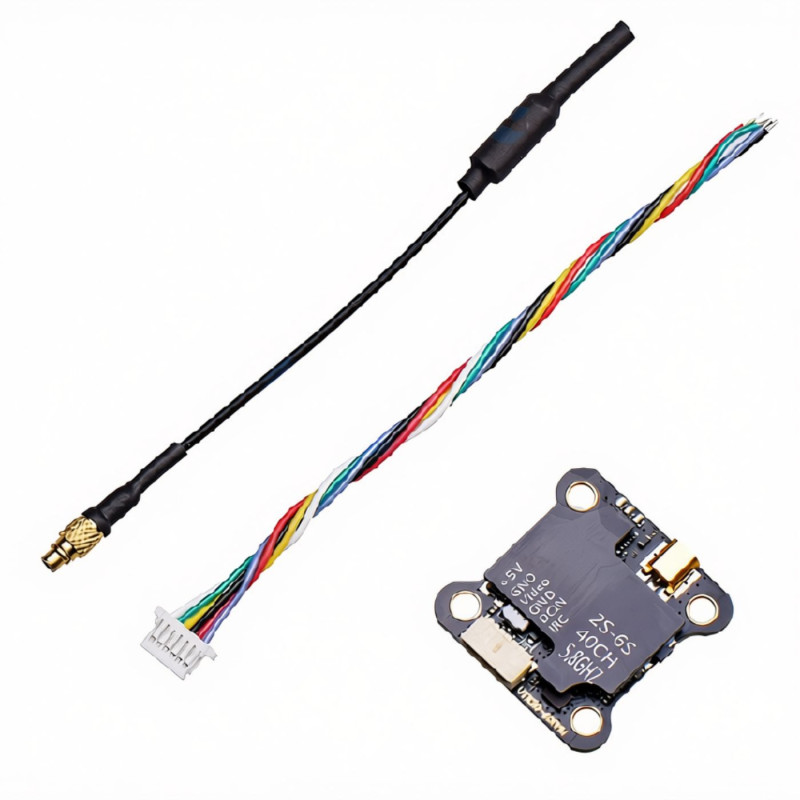

Zawartość zestawu

• 1x nadajnik JHEMCU VTX20-600
• 1x przewód MMCX-SMA
• 1x przewód z wtykiem 6P 1.0 mm

Najczęściej zadawane pytania

Jaką maksymalną moc ma JHEMCU VTX20-600?

Maksymalna deklarowana moc nadajnika wynosi 600 mW. Dostępne są także tryby PIT, 25, 100, 200 oraz 400 mW.

Jakim napięciem można zasilać VTX20-600?

Producent określa zakres napięcia wejściowego na 7-26 V.

Jaki rozstaw montażowy ma ten VTX?

Rozstaw otworów montażowych wynosi 20 x 20 mm, a średnica otworów to 3 mm. Sama płytka ma wymiary 27 x 27 mm.

Czy nadajnik ma dodatkowe wyjście 5 V?

Tak. VTX20-600 posiada wyjście 5 V o deklarowanym obciążeniu do 1 A.

Rada eksperta Avifly: Przed uruchomieniem VTX podłącz właściwą antenę do toru RF. Nadajniki wideo przy wyższych mocach mogą się nagrzewać, dlatego w modelu warto zapewnić im przepływ powietrza.

Bezpieczeństwo i zgodność

• Korzystaj z poziomu mocy nadawania zgodnego z lokalnymi przepisami dotyczącymi transmisji radiowej w paśmie 5.8 GHz.
• Przed użyciem wyższych poziomów mocy sprawdź wymagania i ewentualne uprawnienia obowiązujące w miejscu eksploatacji.
