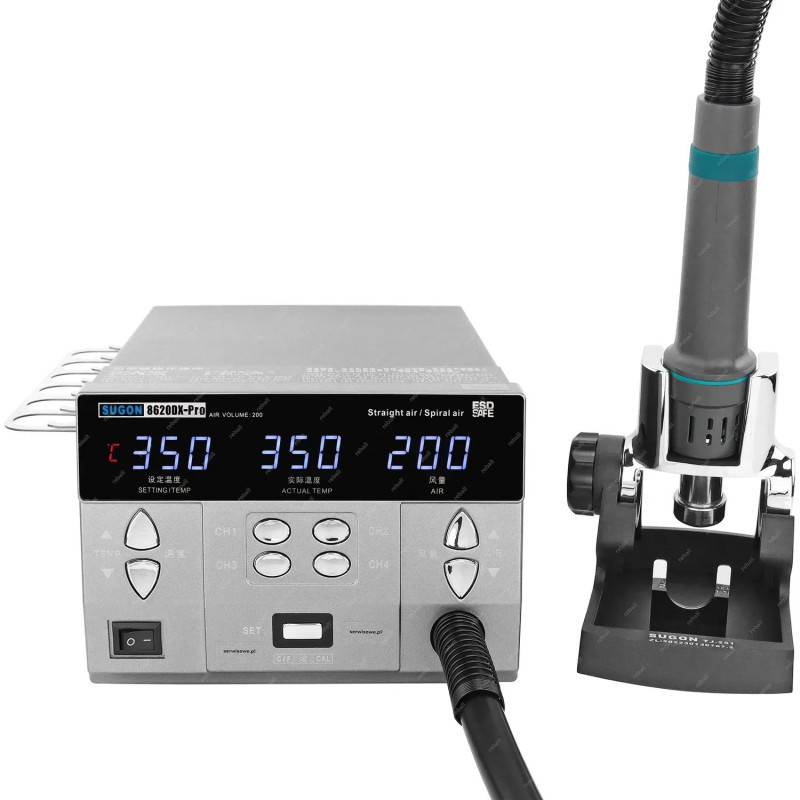

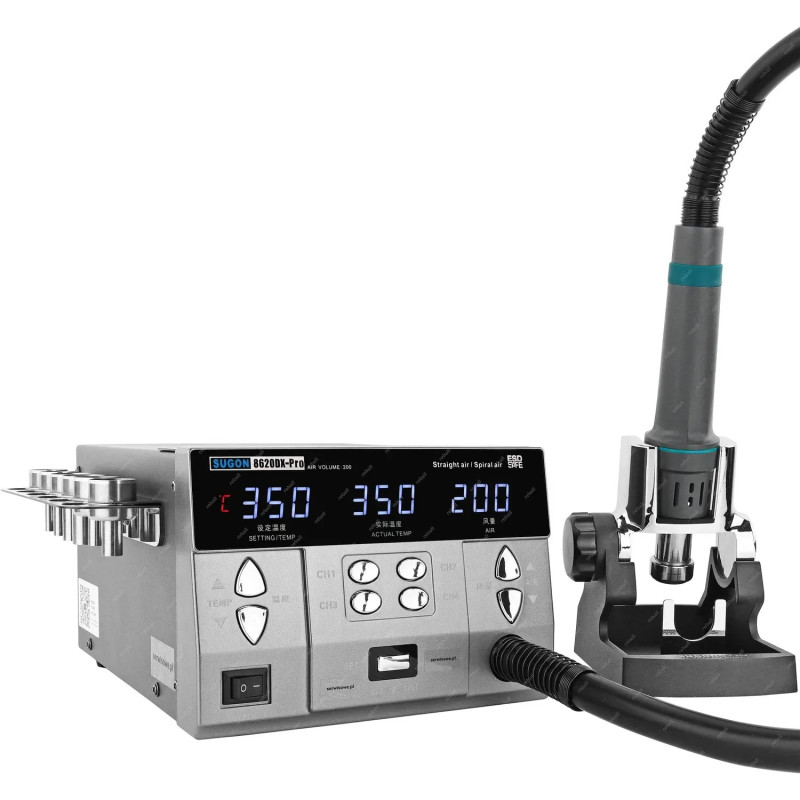

Stacja lutownicza hot air SUGON 8620DX Pro 1300W - 100-500C, nawiew 1-200, 4 profile pamięci

Stacja lutownicza hot air SUGON 8620DX Pro 1300W

Stacja lutownicza hot air SUGON 8620DX Pro to urządzenie na gorące powietrze przeznaczone do montażu, demontażu i serwisowania elementów elektronicznych na płytkach PCB. Moc 1300 W, temperatura regulowana w zakresie 100-500C oraz nawiew ustawiany w skali 1-200 pozwalają dopasować parametry pracy do małych komponentów SMD, ekranów, złączy i większych układów BGA.

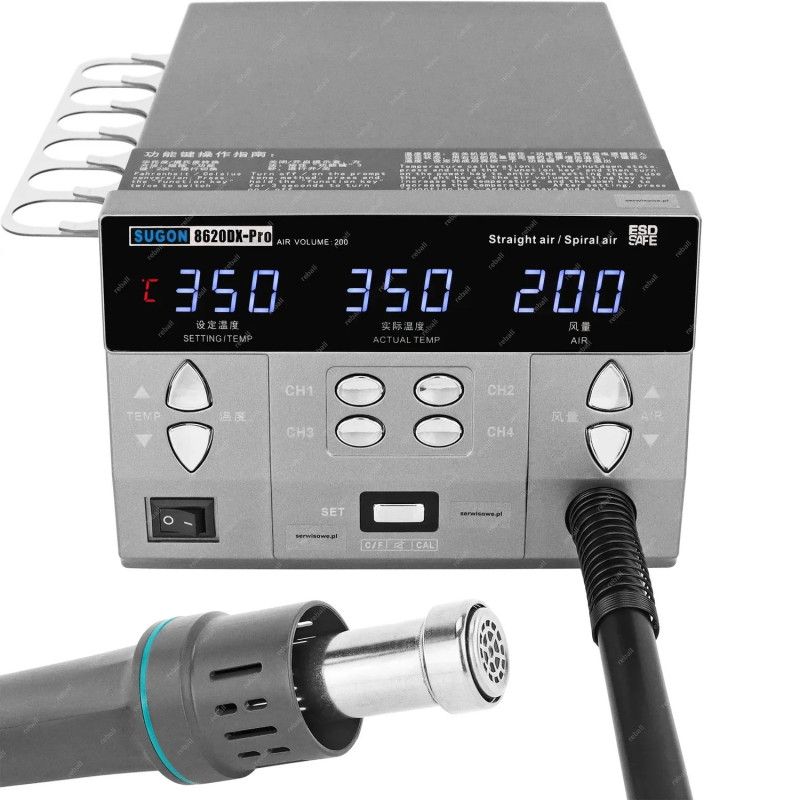

Model wyposażono w wymienny element grzejny 7B, cztery kanały pamięci oraz wyświetlacz pokazujący temperaturę ustawioną, temperaturę rzeczywistą i poziom nawiewu. Rękojeść można odłączyć od stacji, co upraszcza wymianę elementu grzejnego i prace serwisowe.

Dla kogo jest ta stacja?

• Prowadzę serwis elektroniki, płyt głównych, urządzeń mobilnych lub sterowników
• Wymieniam układy SMD, BGA, złącza, ekrany i elementy montowane powierzchniowo
• Potrzebuję zapisywania powtarzalnych ustawień temperatury i nawiewu
• Pracuję z płytkami o różnej pojemności cieplnej i potrzebuję szerokiego zakresu regulacji

Dla kogo NIE jest?

• Szukam stacji 2w1 z klasyczną kolbą grotową - model 8620DX Pro jest stacją hot air
• Potrzebuję jedynie małej dmuchawy do okazjonalnego obkurczania koszulek termokurczliwych
• Szukam podgrzewacza dolnego do całych płyt PCB - nie jest on częścią tego urządzenia

Najważniejsze cechy

• Moc 1300 W - zapewnia szybkie nagrzewanie układu i możliwość pracy z elementami odbierającymi dużą ilość ciepła
• Zakres temperatury 100-500C - umożliwia dobór temperatury do lutowania, rozlutowywania i podgrzewania różnych komponentów
• Regulacja nawiewu 1-200 - pozwala ograniczyć strumień przy małych elementach lub zwiększyć go podczas pracy z większymi obszarami PCB
• Przepływ gazu do 91 l/min - zapewnia wydajny transport gorącego powietrza z rękojeści do obrabianego elementu
• Cztery kanały pamięci - szybkie przywoływanie zapisanych konfiguracji temperatury i nawiewu
• Element grzejny 7B typu plug-in - uproszczona wymiana elementu bez rozbudowanego demontażu stacji
• Tryb automatycznego uśpienia - schładzanie grzałki po odłożeniu rękojeści na uchwyt
• Kalibracja temperatury i zmiana jednostek C/F - możliwość dostosowania wskazań do używanego wyposażenia pomiarowego
• Kontrola pracy pompy powietrza - w przypadku awarii nawiewu urządzenie zatrzymuje nagrzewanie elementu grzejnego

Cztery profile pracy

Przyciski pamięci umożliwiają zapisanie czterech zestawów parametrów. Pozwala to przygotować oddzielne ustawienia do małych elementów SMD, ekranów, złączy oraz większych układów wymagających mocniejszego nawiewu. Zapisane profile ograniczają konieczność ręcznego ustawiania stacji przy każdej zmianie zadania.

Wymienny element grzejny i rękojeść

Wersja 8620DX Pro wykorzystuje zintegrowany element grzejny 7B oraz odłączaną rękojeść hot air. Konstrukcja typu plug-in ułatwia wymianę podzespołów eksploatacyjnych i skraca przestój urządzenia w serwisie.

Specyfikacja techniczna

• Producent: SUGON
• Model: 8620DX Pro
• Typ urządzenia: stacja lutownicza hot air
• Moc: 1300 W
• Zakres temperatury: 100-500C
• Zakres regulacji nawiewu: poziom 1-200
• Przepływ gazu: 91 l/min
• Liczba kanałów pamięci: 4
• Element grzejny: zintegrowany rdzeń 7B typu plug-in
• Wyświetlane parametry: temperatura ustawiona, temperatura rzeczywista, poziom nawiewu
• Funkcje: kalibracja temperatury, zmiana C/F, włączanie i wyłączanie sygnału dźwiękowego, automatyczne uśpienie
• Uchwyt rękojeści: aluminiowy TJ-218
• Dysze: 5, 8, 10 i 12

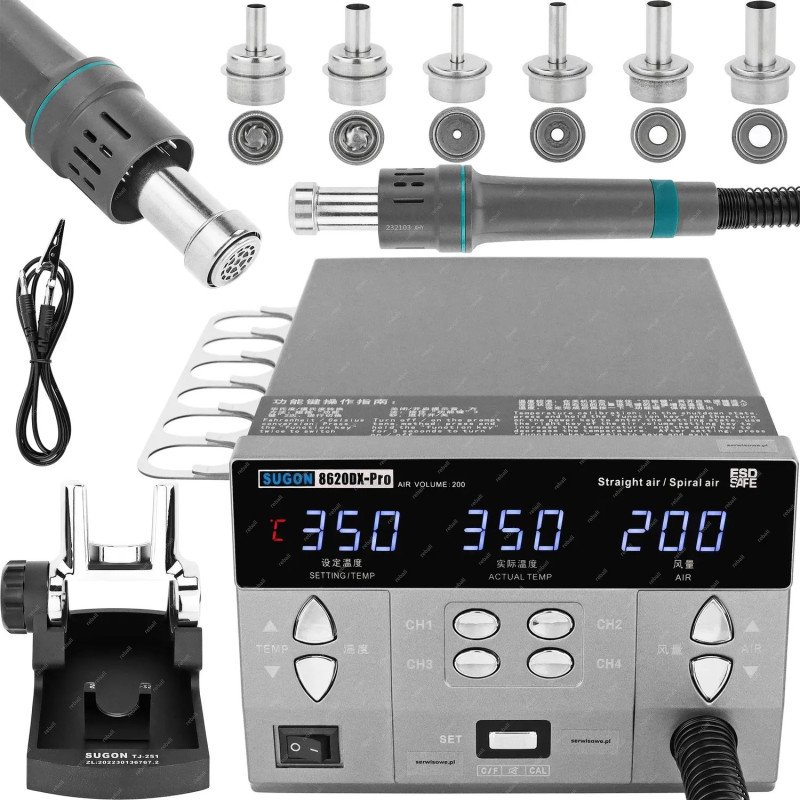

Zawartość zestawu

• 1x stacja lutownicza hot air SUGON 8620DX Pro
• 1x aluminiowy uchwyt rękojeści TJ-218
• 1x dysza 5
• 1x dysza 8
• 1x dysza 10
• 1x dysza 12
• 1x przewód uziemiający
• 1x instrukcja obsługi

Najczęściej zadawane pytania

Czy wartość 200 oznacza przepływ 200 l/min?

Nie. Wartość 1-200 oznacza skalę regulacji nawiewu. Producent podaje rzeczywisty przepływ gazu na poziomie 91 l/min.

Czy można zapisać temperaturę i poziom nawiewu?

Tak. Stacja posiada cztery kanały pamięci, które pozwalają zapisać i szybko przywołać używane ustawienia pracy.

Czy stacja przechodzi w tryb uśpienia?

Tak. Po odłożeniu rękojeści na uchwyt urządzenie schładza element grzejny i przechodzi w tryb uśpienia.

Ile dysz znajduje się w zestawie wersji Pro?

Oficjalna specyfikacja modelu SUGON 8620DX Pro podaje cztery dysze o oznaczeniach 5, 8, 10 i 12.

Rada eksperta Avifly: Przy pracy z małymi elementami 0201 i 0402 zacznij od niskiego poziomu nawiewu i zwiększaj go stopniowo. Przy dużych układach BGA i rozległych polach masy zastosowanie dolnego podgrzewacza PCB ograniczy czas punktowego grzania płyty.
