Złącze wysokoprądowe QS Electronic QS8 Anti-Spark - komplet męski + żeński, 110 A, 500 V DC

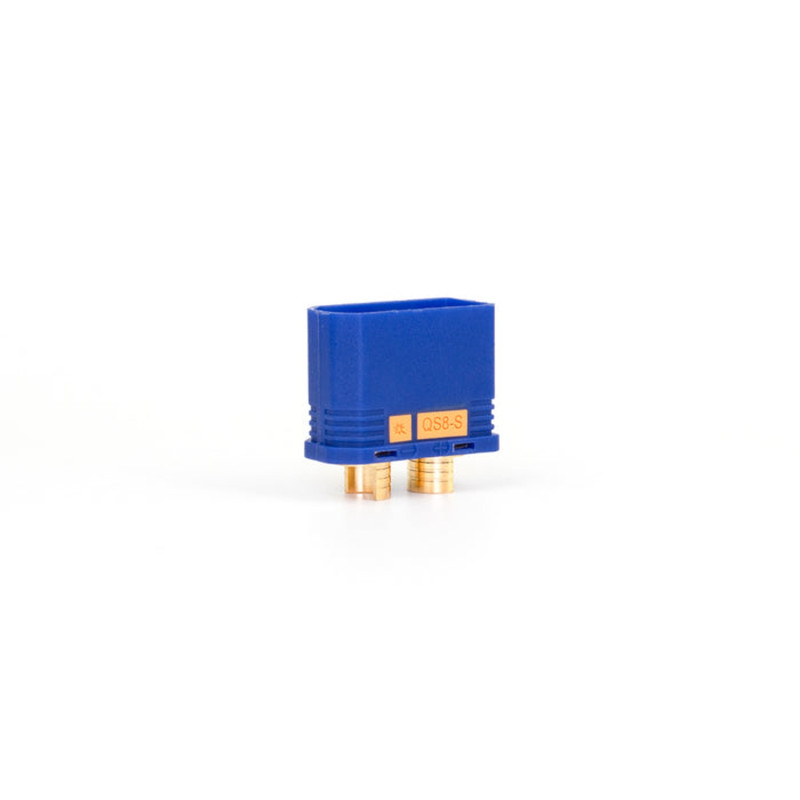

Złącze QS Electronic QS8-S Anti-Spark 110 A

QS Electronic QS8-S to dwupinowe złącze wysokoprądowe przeznaczone do łączenia akumulatorów, regulatorów, dronów, modeli RC i innych instalacji zasilających o dużym poborze prądu. Zestaw zawiera część męską i żeńską, dzięki czemu umożliwia wykonanie kompletnego połączenia po obu stronach instalacji.

Funkcja Anti-Spark ogranicza powstawanie iskry podczas podłączania zasilania. Prąd znamionowy wynosi 110 A, a maksymalny prąd określony przez producenta to 180 A. Złącze jest przystosowane do przewodów o przekroju 8-12 AWG.

Dla kogo jest ten zestaw?

• Buduję instalację zasilającą dużego drona, modelu RC lub pojazdu elektrycznego
• Potrzebuję kompletnego złącza męskiego i żeńskiego do przewodów 8-12 AWG
• Chcę ograniczyć iskrzenie podczas podłączania akumulatora

Dla kogo NIE jest?

• Moja instalacja wykorzystuje inny standard złącza, np. XT60, XT90 lub AS150
• Używam przewodów cieńszych lub grubszych niż zakres 8-12 AWG
• Potrzebuję złącza wielopinowego do przesyłania dodatkowych sygnałów

Najważniejsze cechy

• Prąd znamionowy 110 A - złącze jest przeznaczone do instalacji zasilających o wysokim obciążeniu
• Maksymalny prąd 180 A - zapewnia zapas względem wartości znamionowej
• Funkcja Anti-Spark - ogranicza iskrzenie przy podłączaniu zasilania
• Pozłacane styki - niska rezystancja połączenia, maksymalnie 0.51 mOhm
• Obudowa PA UL94 V-0 - materiał o podwyższonej odporności na zapłon
• Osłony przewodów - zabezpieczają miejsca lutowania po montażu

Specyfikacja techniczna

• Producent: QS Electronic
• Model: QS8-S
• Typ: złącze wysokoprądowe Anti-Spark
• Liczba pinów: 2
• Prąd znamionowy: 110 A
• Prąd maksymalny: 180 A
• Napięcie znamionowe: 500 V DC
• Rezystancja styku: maks. 0.51 mOhm
• Rezystancja izolacji: min. 500 MOhm
• Zakres przewodów: 8-12 AWG
• Montaż elektryczny: lutowanie
• Materiał styków według datasheetu: Cu
• Pokrycie styków: złoto, 1.5 um
• Materiał obudowy: PA
• Klasa palności materiału: UL94 V-0
• Temperatura pracy: od -20°C do +120°C
• Trwałość mechaniczna: do 3000 cykli połączenia
• Siła łączenia i rozłączania: 7-30 N

Zawartość zestawu

• 1x złącze QS8-S męskie
• 1x złącze QS8-S żeńskie
• 2x osłona miejsca lutowania przewodów

Najczęściej zadawane pytania

Tak. Zestaw zawiera jedną część męską, jedną część żeńską oraz osłony miejsc lutowania przewodów.

Producent podaje zakres od 8 AWG do 12 AWG. Przewód należy dobrać również do prądu występującego w konkretnej instalacji.

Prąd znamionowy wynosi 110 A, natomiast maksymalny prąd określony w karcie producenta wynosi 180 A.

Rada eksperta Avifly: Przy lutowaniu przewodów 8-12 AWG użyj lutownicy z dużym grotem i odpowiednią rezerwą mocy. Osłonę przewodu załóż przed lutowaniem, ponieważ po wykonaniu połączenia nie będzie można wsunąć jej od strony kabla.
