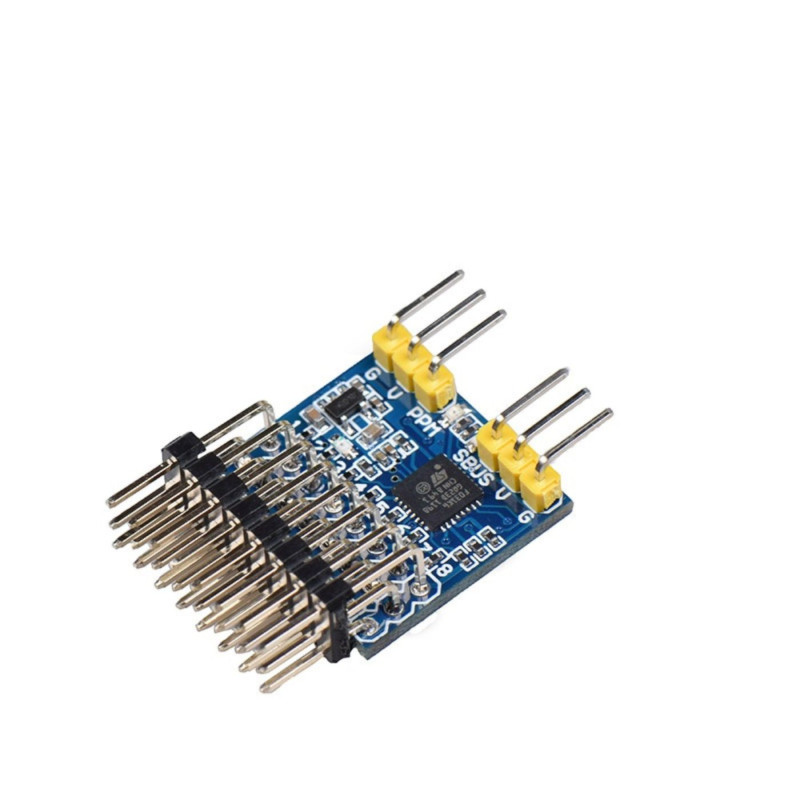

Moduł konwersji sygnału JHEMCU SPP - SBUS PPM PWM, 8 kanałów, 3.3-20V

Moduł konwersji sygnału JHEMCU SPP SBUS PPM PWM

JHEMCU SPP to moduł konwersji sygnałów sterujących RC, umożliwiający zamianę pomiędzy SBUS, PPM i PWM. Obsługuje do 8 kanałów PWM, automatycznie rozpoznaje rodzaj sygnału wejściowego i generuje pozostałe formaty na odpowiednich wyjściach.

Moduł pracuje przy napięciu 3.3-20 V i pobiera około 15 mA. Zastosowany 32-bitowy mikrokontroler odpowiada za odbiór, przetwarzanie i konwersję sygnału bez konieczności ręcznego przełączania trybu pracy.

Dla kogo jest ten moduł?

• Dla użytkowników potrzebujących zamiany sygnału SBUS na PWM i PPM
• Dla modeli RC wymagających konwersji PPM na PWM i SBUS
• Dla instalacji, w których sygnał PWM z odbiornika trzeba przekształcić na PPM lub SBUS

Dla kogo NIE jest?

• Dla instalacji wymagających protokołu innego niż SBUS, PPM lub PWM
• Dla systemów wymagających więcej niż 8 niezależnych kanałów PWM

Konwersja sygnałów

• Wejście SBUS - jednoczesne wyjście PWM oraz PPM
• Wejście PWM - jednoczesne wyjście PPM oraz SBUS
• Wejście PPM - jednoczesne wyjście PWM oraz SBUS

Automatyczne rozpoznawanie wejścia

JHEMCU SPP nie wymaga ręcznego wyboru rodzaju sygnału. Po podłączeniu moduł automatycznie wykrywa aktywne wejście. Diody LED sygnalizują aktualny tryb pracy: PPM kolorem zielonym, SBUS niebieskim i PWM czerwonym.

Specyfikacja techniczna

• Napięcie wejściowe: 3.3-20 V
• Pobór prądu: 15 mA
• Wymiary: 21 x 21 mm
• Waga: 4.1 g
• Obsługiwane sygnały: SBUS, PPM, CPPM, PWM
• Liczba kanałów PWM: 8
• Mikrokontroler: 32-bitowy
• Rozpoznawanie sygnału wejściowego: automatyczne

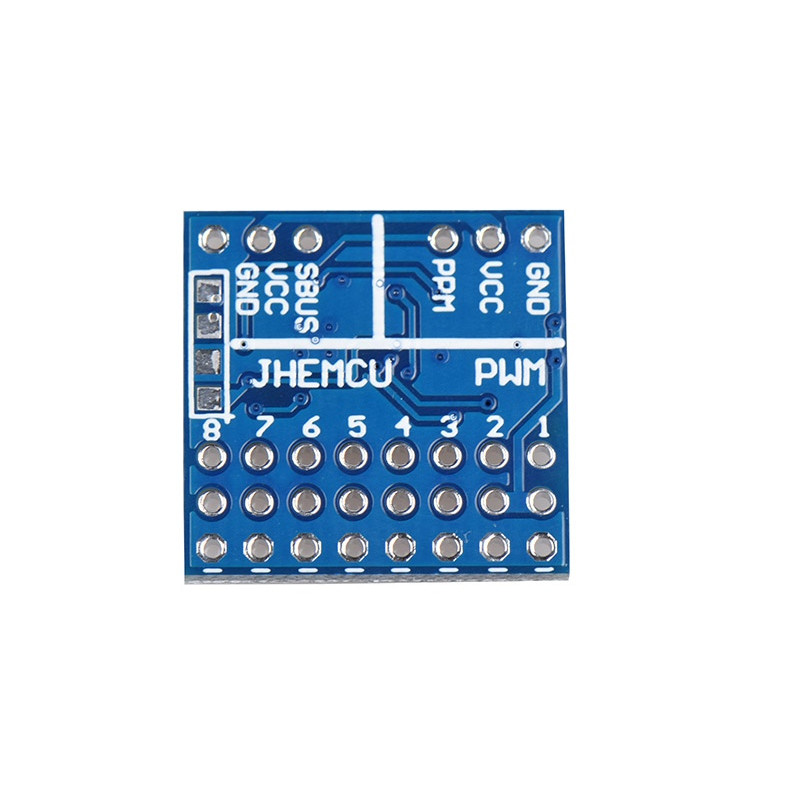

Złącza i kanały

• Kanały 1-8 - wejścia lub wyjścia sygnału PWM
• Port SBUS - wejście lub wyjście sygnału SBUS
• Port PPM - wejście lub wyjście sygnału PPM

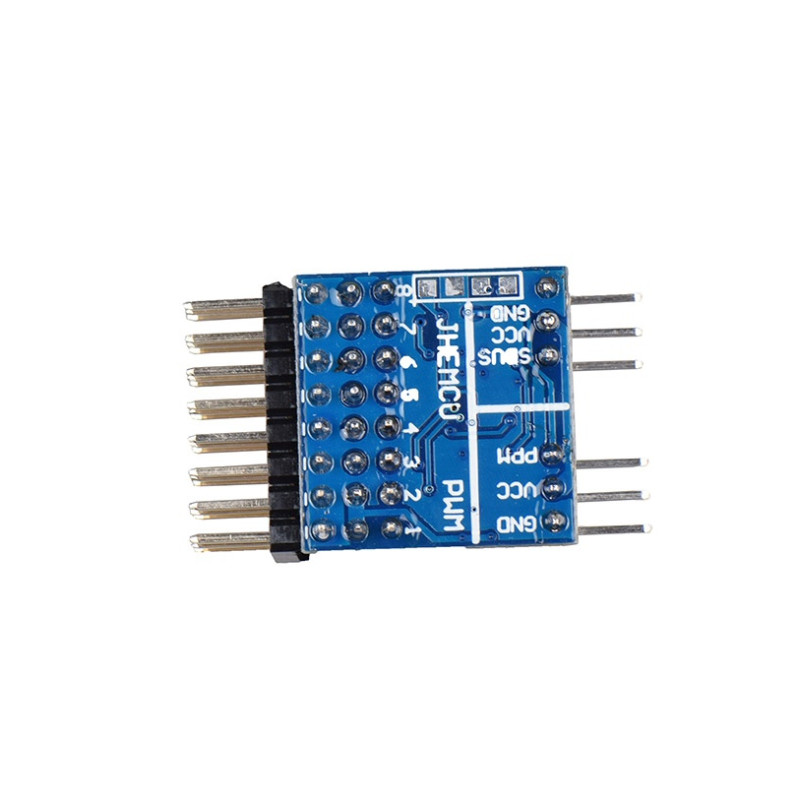

Zawartość zestawu

• 1x moduł konwersji JHEMCU SPP
• 1x listwa pinowa prosta 8P 2.54 mm x 3
• 1x listwa pinowa kątowa 8P 2.54 mm x 3
• 1x listwa pinowa 6P 2.54 mm
• 1x listwa pinowa prosta 6P 2.54 mm

Najczęściej zadawane pytania

Czy moduł może zamienić SBUS na zwykłe kanały PWM?

Tak. Po podaniu sygnału SBUS moduł generuje sygnały PWM na kanałach 1-8 oraz sygnał PPM.

Czy trzeba ręcznie wybierać rodzaj sygnału wejściowego?

Nie. Moduł automatycznie rozpoznaje sygnał SBUS, PPM lub PWM.

Czy piny są fabrycznie przylutowane?

Nie. Producent podaje, że dołączone listwy pinowe wymagają samodzielnego lutowania.

Rada eksperta Avifly: Przed lutowaniem goldpinów ustal docelowy sposób montażu modułu w modelu. Ułatwi to dobór pomiędzy prostą i kątową listwą pinową oraz pozwoli uniknąć niepotrzebnego ponownego lutowania.
