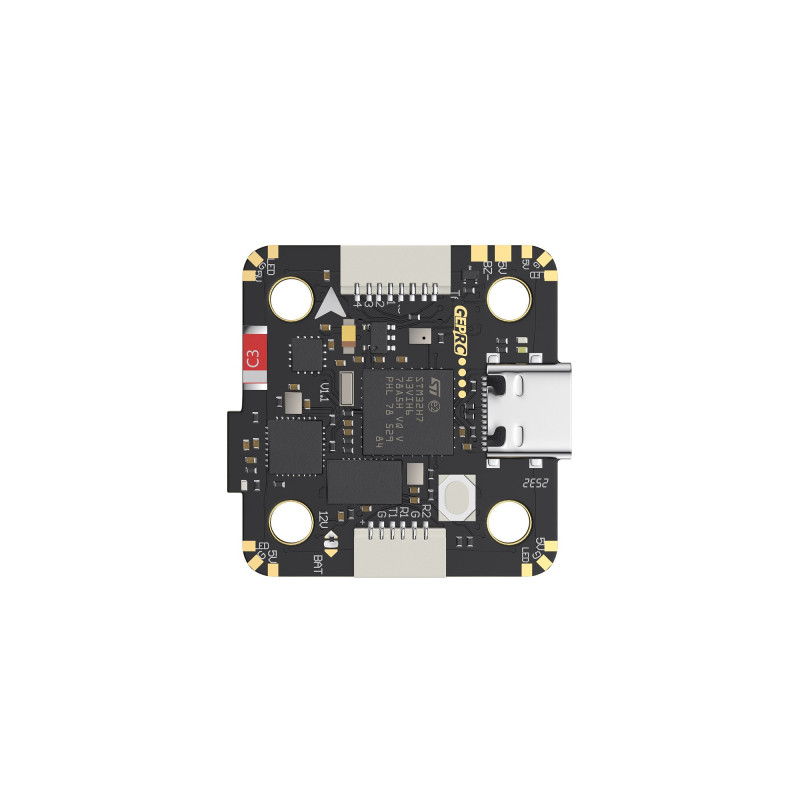

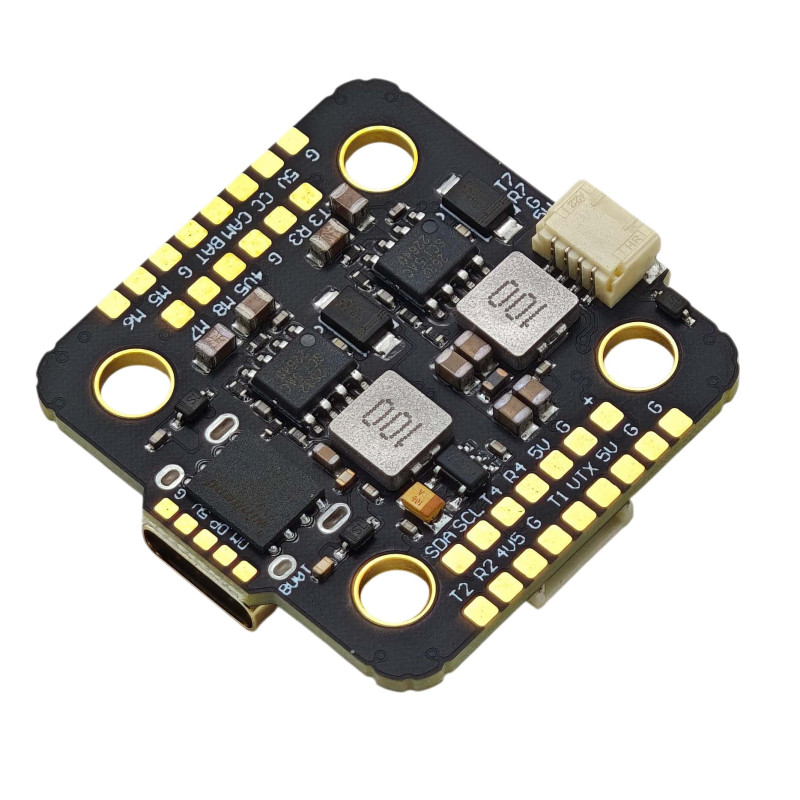

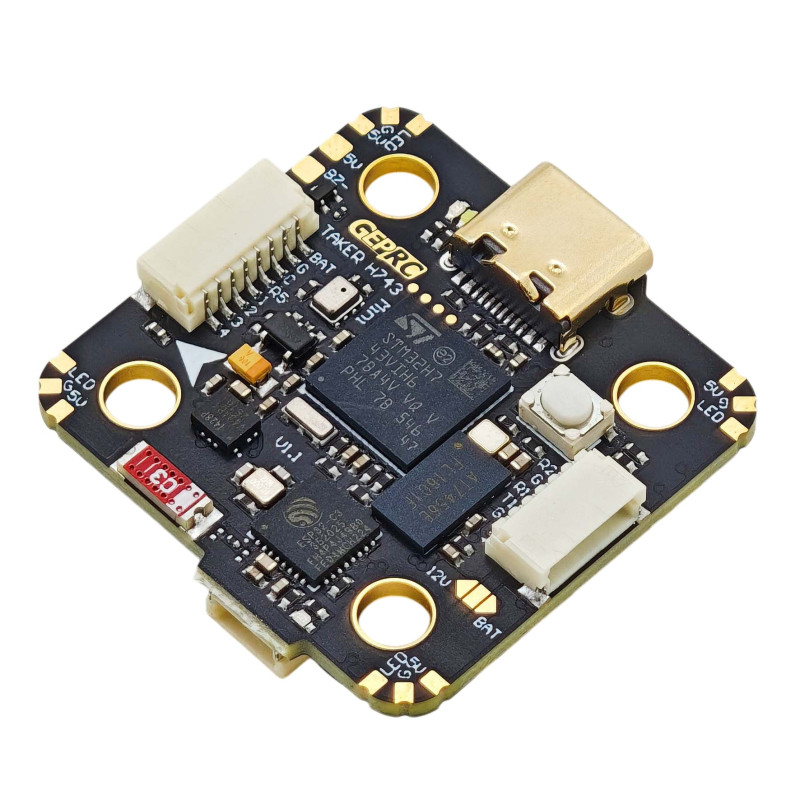

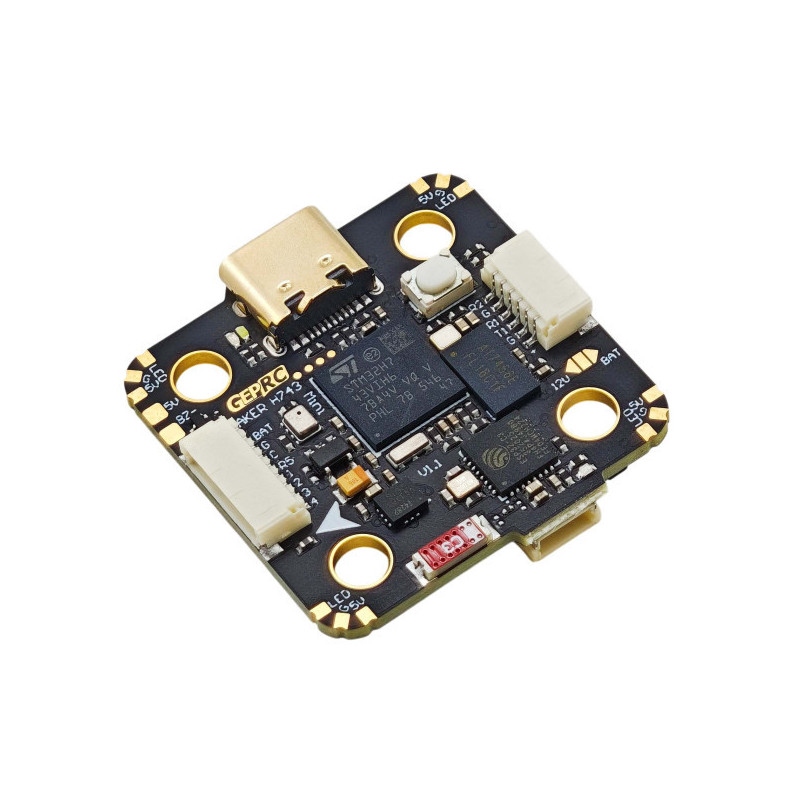

Kontroler lotu GEPRC TAKER H743 MINI - 20x20 mm, STM32H743, 3-8S, DJI Plug and Play

Kontroler lotu GEPRC TAKER H743 MINI

GEPRC TAKER H743 MINI to kontroler lotu do dronów FPV z montażem 20x20 mm, oparty na procesorze STM32H743. Obsługuje zasilanie 3-8S LiPo, ma złącze DJI Plug and Play, żyroskop ICM42688-P oraz wbudowaną pamięć Blackbox 16 MB.

Płytka sprawdzi się w konstrukcjach, w których potrzebujesz dużej liczby portów UART, zasilania dla kompatybilnych podzespołów z BEC 5 V i 12 V oraz połączenia cyfrowego systemu wideo DJI bez wykonywania pełnego okablowania od zera.

Dla kogo jest ten kontroler?

• Buduję drona FPV z elektroniką w standardzie montażowym 20x20 mm.
• Potrzebuję kontrolera lotu obsługującego pakiety LiPo od 3S do 8S.
• Używam kompatybilnego systemu wideo DJI ze złączem Plug and Play.
• Chcę korzystać z Blackbox, Bluetooth, barometru oraz wielu portów UART.

Dla kogo NIE jest?

• Potrzebuję kontrolera montowanego bezpośrednio w standardzie 30.5x30.5 mm.
• Szukam płytki AIO z wbudowanymi regulatorami ESC - TAKER H743 MINI jest samym kontrolerem lotu.
• Buduję model zasilany pakietem 1S lub 2S - zakres wejściowy tej płytki zaczyna się od 3S.

Najważniejsze cechy

• Procesor STM32H743 - wydajna platforma sterująca dla nowoczesnej konfiguracji Betaflight.
• Żyroskop ICM42688-P - czujnik ruchu wykorzystywany przez kontroler podczas stabilizacji lotu.
• 7 portów UART, przy czym UART8 jest zarezerwowany dla Bluetooth - łatwiejsze podłączenie odbiornika, GPS, VTX i innych kompatybilnych modułów.
• Wbudowany Blackbox 16 MB - zapis logów przydatny podczas konfiguracji i diagnostyki lotów.
• Podwójne BEC: 5 V 3 A oraz 12 V 2.5 A - dwa napięcia wyjściowe dla kompatybilnych podzespołów.
• Złącze DJI Plug and Play - uproszczone połączenie z kompatybilnym Air Unit.
• Zintegrowany filtr LC - filtracja zasilania na płytce.

Specyfikacja techniczna

• Model: GEPRC TAKER H743 MINI Flight Controller
• MCU: STM32H743
• IMU: ICM42688-P
• Złącze Air Unit: DJI Plug and Play
• Pamięć Blackbox: 16 MB
• Bluetooth: obsługiwany
• BEC: 5 V 3 A oraz 12 V 2.5 A
• USB: USB Type-C
• OSD: Betaflight OSD AT7456E
• Barometr: obsługiwany
• Firmware target: GEPRC TAKER H743 MINI
• Napięcie wejściowe: 3-8S LiPo
• Wymiary płytki: 31x31 mm
• Rozstaw montażowy: 20x20 mm
• Filtracja zasilania: zintegrowany filtr LC
• UART: 7, UART8 zarezerwowany dla Bluetooth

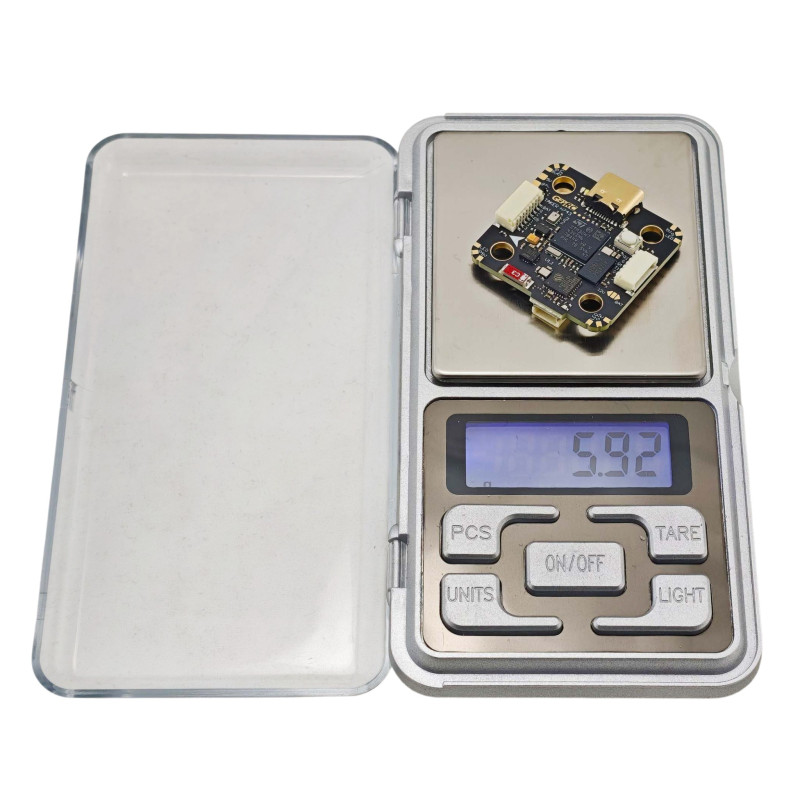

• Waga: 6.1 g

Zawartość zestawu

• Kontroler lotu GEPRC TAKER H743 MINI

Najczęściej zadawane pytania

Czy kontroler można zasilać pakietem 6S?

Tak. Zakres napięcia wejściowego wynosi od 3S do 8S LiPo, więc pakiet 6S jest obsługiwany.

Czy płytka pasuje bezpośrednio do ramy z otworami 30.5x30.5 mm?

Nie bezpośrednio. Kontroler ma rozstaw montażowy 20x20 mm, dlatego rama lub stack musi obsługiwać ten standard albo wymagać odpowiedniego adaptera.

Jaki target należy wybrać w konfiguratorze?

Producent podaje target firmware: GEPRC TAKER H743 MINI.

Czy mogę podłączyć system DJI Air Unit?

Płytka ma złącze DJI Plug and Play. Przed montażem potwierdź zgodność konkretnej wersji Air Unit i pinoutu przewodu.

Rada eksperta Avifly: Przed pierwszym podaniem zasilania sprawdź miernikiem, czy między plusem i minusem nie ma zwarcia, a pierwszy test wykonaj przez smoke stopper. To ogranicza skutki błędu przy lutowaniu.
