Złącze panelowe Amass XT90E-M męskie - do montażu w obudowie, 45 A, 150 V DC

Złącze panelowe Amass XT90E-M męskie 45 A

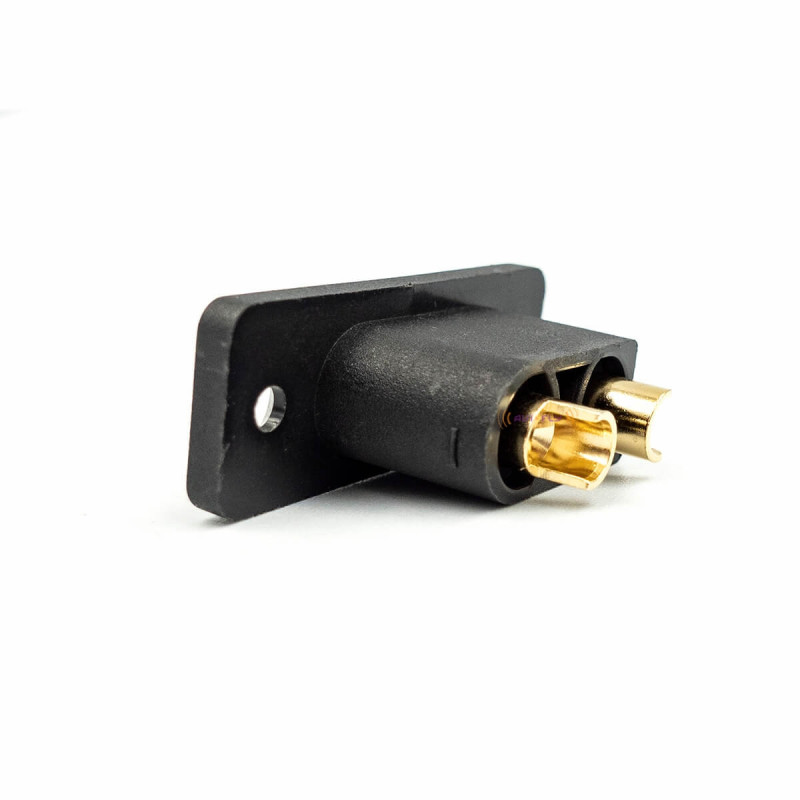

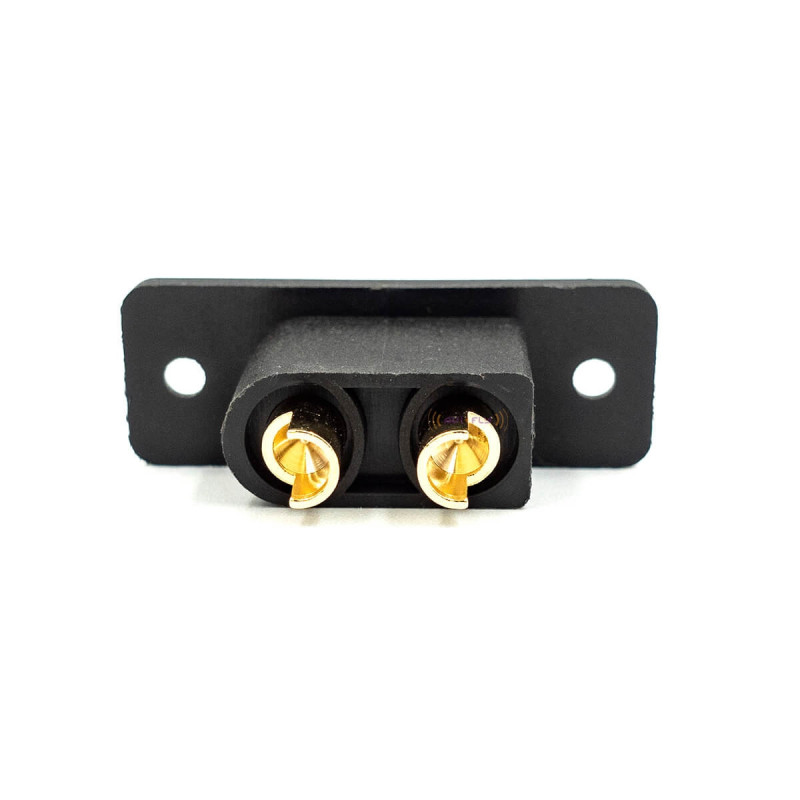

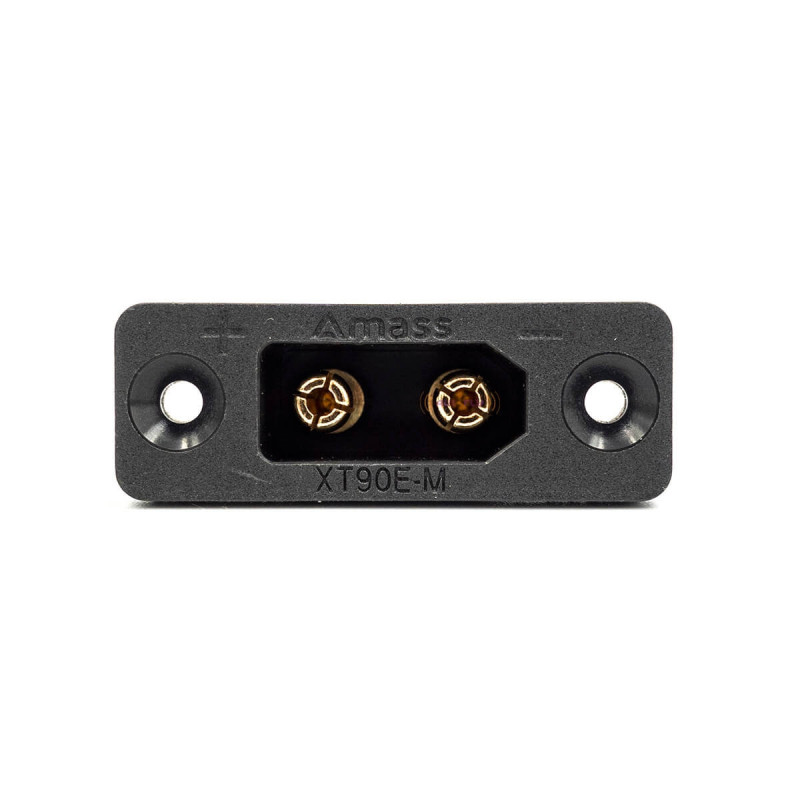

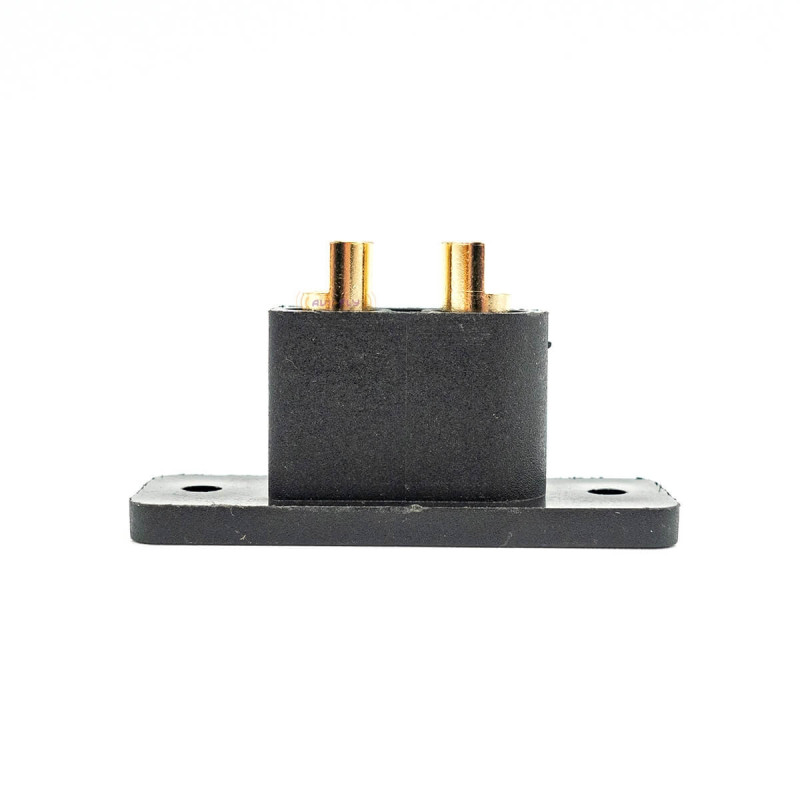

Złącze panelowe Amass XT90E-M to męskie, 2-pinowe złącze zasilania DC przeznaczone do trwałego montażu w obudowie, panelu, skrzynce akumulatorowej lub urządzeniu elektrycznym. Kołnierz z dwoma otworami montażowymi stabilizuje złącze, a przewody podłącza się bezpośrednio przez lutowanie.

Dla kogo jest to złącze?

• Buduję skrzynkę akumulatorową, ładowarkę, robota lub urządzenie z panelowym wyjściem XT90
• Potrzebuję nieruchomego, przykręcanego złącza zamiast złącza swobodnie wiszącego na przewodzie
• Moja instalacja pracuje z prądem do 45 A i napięciem do 150 V DC

Dla kogo NIE jest?

• Potrzebuję standardowego złącza XT90 montowanego wyłącznie na przewodzie
• Instalacja przekracza prąd 45 A lub napięcie 150 V DC
• Szukam żeńskiej strony połączenia XT90

Najważniejsze cechy

• Prąd znamionowy 45 A przy przewodzie 10 AWG - parametr określony przez producenta przy wzroście temperatury nieprzekraczającym 85 K
• Napięcie znamionowe 150 V DC - możliwość zastosowania w instalacjach bateryjnych i urządzeniach zasilanych prądem stałym
• Montaż panelowy na dwóch otworach 3,2 mm - złącze pozostaje stabilne podczas podłączania i odłączania przewodu
• Mosiężne styki pokryte złotem - rezystancja styku nie przekracza 1,2 mΩ
• Czarna obudowa z poliamidu PA o klasie palności UL94 V-0
• Zakres temperatury pracy od -20°C do 120°C

Specyfikacja techniczna

• Producent: Amass
• Model: XT90E-M
• Oznaczenie producenta: XT90E-M.G.B
• Rodzaj: złącze zasilania DC
• Typ złącza: męskie
• Liczba styków: 2
• Sposób montażu: panelowy, kołnierz z 2 otworami
• Sposób podłączenia przewodów: lutowanie
• Prąd znamionowy: 45 A przy 10 AWG
• Napięcie znamionowe: 150 V DC
• Rezystancja izolacji: minimum 2000 MΩ
• Rezystancja styku: maksimum 1,2 mΩ
• Trwałość mechaniczna: 100 cykli połączenia
• Temperatura pracy: od -20°C do 120°C
• Wymiary: 42,0 x 22,8 x 15,1 mm
• Średnica otworów montażowych: 3,2 mm
• Rozstaw osi otworów: 32,4 mm
• Materiał obudowy: PA
• Materiał styków: mosiądz
• Pokrycie styków: złoto
• Kolor: czarny
• Klasa palności: UL94 V-0
• Zgodność środowiskowa: RoHS 2.0, REACH
• Odporność na mgłę solną: 48 godzin według GB/T 2423.17-2008

Zawartość zestawu

• 1x złącze panelowe Amass XT90E-M męskie

Najczęściej zadawane pytania

Czy oznaczenie XT90 oznacza prąd znamionowy 90 A?

Nie. Dla modelu XT90E-M aktualna karta producenta określa prąd znamionowy na 45 A przy zastosowaniu przewodu 10 AWG.

Czy złącze można przykręcić bezpośrednio do obudowy?

Tak. Kołnierz posiada dwa otwory o średnicy 3,2 mm, rozmieszczone w osi co 32,4 mm.

Czy przewody są podłączane przez zaciski śrubowe?

Nie. Przewody należy przylutować bezpośrednio do mosiężnych, złoconych wyprowadzeń złącza.

Rada eksperta Avifly: Po lutowaniu sprawdź polaryzację multimetrem i mechanicznie odciąż przewody wewnątrz obudowy. Złącze nie powinno przenosić sił działających na przewód.

Bezpieczeństwo użytkowania

• Nie przekraczaj prądu 45 A ani napięcia 150 V DC.
• Nie podłączaj ani nie rozłączaj złącza pod obciążeniem.
• Nie wykorzystuj złącza jako elementu konstrukcyjnego lub nośnego.
• Przed uruchomieniem sprawdź poprawność polaryzacji i jakość połączeń lutowanych.
