Złącza zasilające AMASS XT150 G2 czerwony - wtyk i gniazdo, 57-75A, 150V DC, 8AWG

Zestaw złączy AMASS XT150 G2 czerwony - wtyk i gniazdo

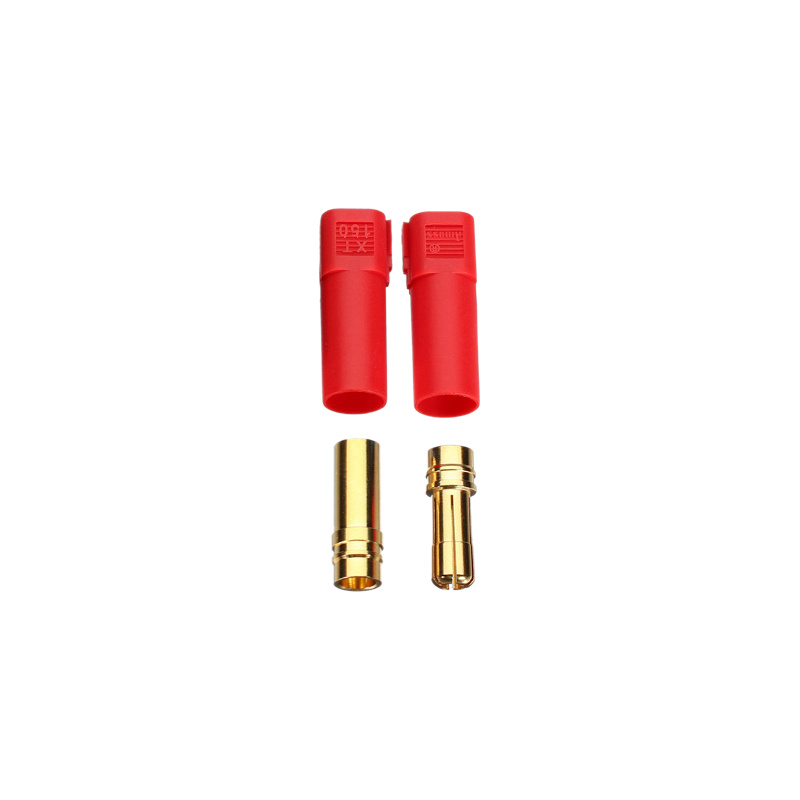

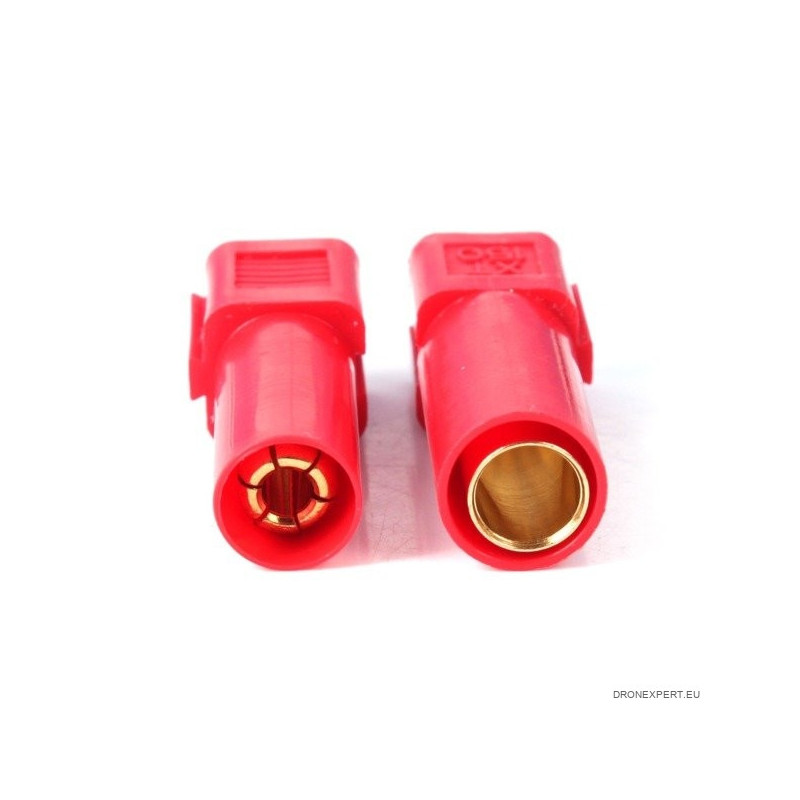

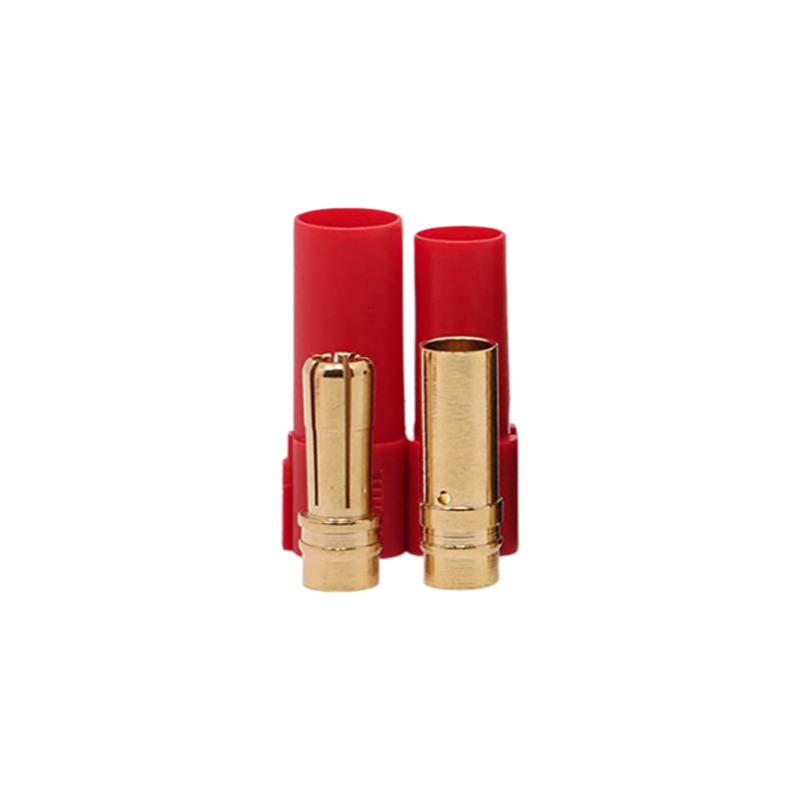

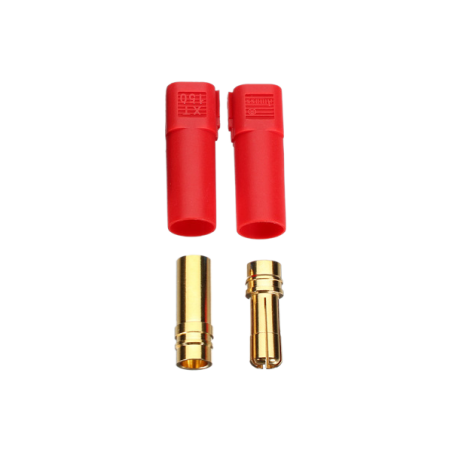

Zestaw AMASS XT150 G2 obejmuje jeden wtyk męski XT150-M oraz jedno gniazdo żeńskie XT150-F w kolorze czerwonym. Elementy tworzą rozłączalne, jednobiegunowe połączenie zasilające DC przeznaczone do montażu na przewodach metodą lutowania.

Producent określa obciążalność złącza na 57 A przy wzroście temperatury do 30 K oraz 75 A przy wzroście do 55 K. Pomiary wykonano z przewodem 8AWG.

Dla kogo jest ten zestaw?

• Wykonuję rozłączalne połączenie zasilające w standardzie XT150
• Potrzebuję pasującego do siebie wtyku męskiego i gniazda żeńskiego
• Montuję przewody zasilające metodą lutowania
• Chcę wizualnie oznaczyć wybrany tor instalacji kolorem czerwonym

Dla kogo NIE jest?

• Potrzebuję kompletu czerwonego i czarnego do wykonania obu biegunów instalacji - ten zestaw zawiera tylko elementy czerwone
• Szukam złącza dwubiegunowego we wspólnej obudowie
• Potrzebuję pojedynczego wtyku lub pojedynczego gniazda zamiast pary

Najważniejsze cechy

• Komplet XT150-M i XT150-F - wtyk oraz pasujące do niego gniazdo
• Prąd znamionowy 57 A przy wzroście temperatury do 30 K
• Prąd znamionowy 75 A przy wzroście temperatury do 55 K
• Napięcie znamionowe 150 V DC
• Rezystancja styku maksymalnie 1,2 mΩ
• Mosiężne styki ze złoconym pokryciem
• Obudowy w klasie palności UL94 V-0

Specyfikacja techniczna

• Producent: AMASS
• Seria: XT150 G2
• Elementy zestawu: XT150-M i XT150-F
• Rodzaj połączenia: wtyk męski i gniazdo żeńskie
• Kolor: czerwony
• Liczba torów: 1
• Sposób montażu: na przewód
• Sposób podłączenia przewodu: lutowanie
• Przewód zastosowany w pomiarach producenta: 8AWG
• Prąd znamionowy: 57 A przy wzroście temperatury do 30 K
• Prąd znamionowy: 75 A przy wzroście temperatury do 55 K
• Napięcie znamionowe: 150 V DC
• Rezystancja styku: maksymalnie 1,2 mΩ
• Rezystancja izolacji: minimum 2000 MΩ
• Trwałość mechaniczna: 100 cykli połączenia
• Temperatura pracy: od -20C do 120C
• Klasa palności obudowy: UL94 V-0
• Wskaźnik GWFI: 850C
• Odporność na mgłę solną: 48 godzin według GB/T 2423.17-2008
• Materiał styku: mosiądz
• Pokrycie styku: złoto
• Zgodność środowiskowa: RoHS 2.0

Zawartość zestawu

• 1x wtyk męski AMASS XT150-M G2 czerwony
• 1x gniazdo żeńskie AMASS XT150-F G2 czerwone

Najczęściej zadawane pytania

Czy zestaw zawiera pasujący do siebie wtyk i gniazdo?

Tak. W zestawie znajduje się jeden wtyk męski XT150-M oraz jedno gniazdo żeńskie XT150-F w kolorze czerwonym.

Czy zestaw wystarczy do wykonania dodatniego i ujemnego toru zasilania?

Nie. XT150 jest złączem jednobiegunowym. Ten zestaw pozwala wykonać jedno rozłączalne połączenie. Do wykonania drugiego toru potrzebny jest kolejny zestaw.

Jak podłączyć przewód do złącza?

Przewód należy przylutować do metalowego elementu stykowego. Parametry prądowe producent określił podczas pomiarów z przewodem 8AWG.

Rada eksperta Avifly: Do lutowania przewodów 8AWG użyj grotu o dużej pojemności cieplnej. Krótkie i intensywne grzanie pozwala poprawnie rozpłynąć spoiwo bez długiego nagrzewania obudowy.
