Złącze silnikowe Amass MT60 - para wtyk i gniazdo 3-pin, 30A, przewód 12AWG

Złącze Amass MT60 3-pin - para wtyk i gniazdo

Złącze Amass MT60 to komplet 3-pin przeznaczony do lutowanych połączeń przewodowych, między innymi między silnikiem a regulatorem obrotów ESC. Zestaw obejmuje złącze męskie MT60-M, złącze żeńskie MT60-F oraz osłony połączeń lutowanych.

Dla kogo jest ten zestaw?

• Buduję lub serwisuję układ z trzema przewodami fazowymi
• Potrzebuję rozłączalnego złącza o prądzie znamionowym 30 A
• Stosuję przewody o przekroju do 12 AWG

Dla kogo NIE jest?

• Układ wymaga prądu znamionowego wyższego niż 30 A
• Potrzebuję standardowego złącza 2-pin do akumulatora

Najważniejsze cechy

• 3 styki w jednej obudowie - umożliwiają prowadzenie trzech przewodów fazowych bez stosowania osobnych konektorów
• Prąd znamionowy 30 A i maksymalny chwilowy 60 A
• Styki z pozłacanego mosiądzu - rezystancja styku wynosi 0,45 mOhm
• Korpus wykonany z poliamidu PA o klasie palności UL94 V-0
• Montaż lutowany do przewodu o zalecanym przekroju 12 AWG
• Profilowana obudowa ogranicza ryzyko nieprawidłowego połączenia obu części

Specyfikacja techniczna

• Producent: Amass
• Seria: MT60
• Modele elementów: MT60-M i MT60-F
• Typ: para wtyk i gniazdo
• Liczba pinów: 3
• Prąd znamionowy: 30 A
• Prąd maksymalny chwilowy: 60 A
• Napięcie znamionowe: 500 V DC
• Rezystancja styku: 0,45 mOhm
• Materiał styków: mosiądz pozłacany
• Materiał obudowy: poliamid PA
• Klasa palności: UL94 V-0
• Zalecany przewód: 12 AWG
• Sposób montażu: lutowanie na przewodzie
• Trwałość mechaniczna: 1000 cykli połączenia
• Temperatura pracy: od -20C do 120C

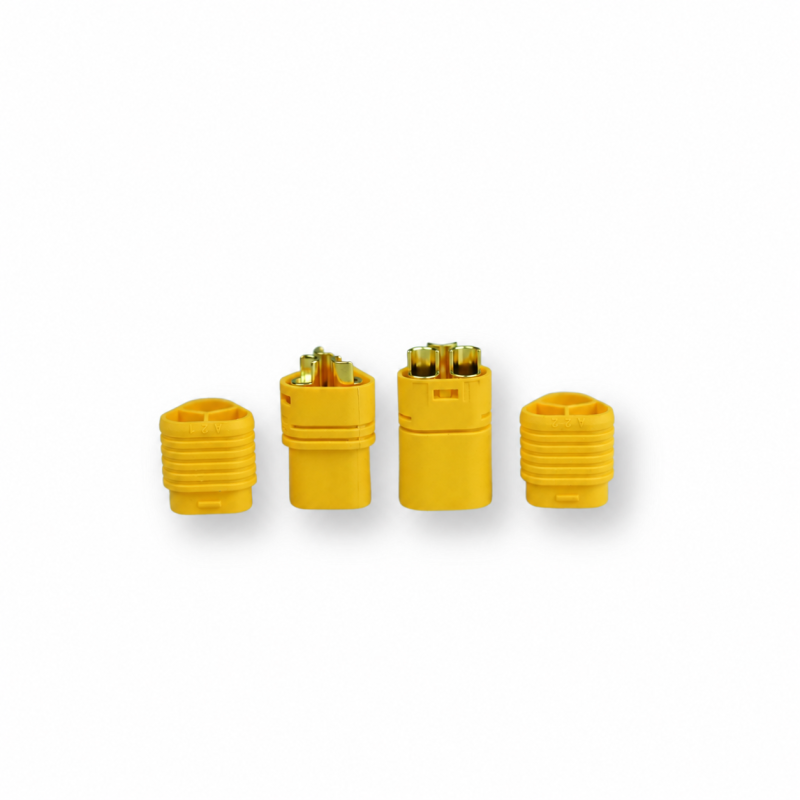

Zawartość zestawu

• 1x złącze męskie Amass MT60-M
• 1x osłona złącza MT60-M
• 1x złącze żeńskie Amass MT60-F
• 1x osłona złącza MT60-F

Najczęściej zadawane pytania

Czy MT60 nadaje się do połączenia silnika z regulatorem ESC?

Tak. Trzy styki umożliwiają prowadzenie trzech przewodów fazowych silnika w jednym rozłączalnym złączu.

Jaki przewód zastosować do złącza MT60?

Producent zaleca przewód 12 AWG. Przewody należy przylutować do odpowiednich styków i zabezpieczyć osłonami znajdującymi się w zestawie.

Czy 60 A jest prądem ciągłym?

Nie. W karcie katalogowej 30 A podano jako prąd znamionowy, natomiast 60 A jako wartość maksymalną chwilową.

Rada eksperta Avifly: Przed rozpoczęciem lutowania przełóż osłony na przewody i zachowaj identyczną kolejność trzech faz po obu stronach złącza. Zmiana kolejności dwóch faz odwróci kierunek obrotów silnika.
