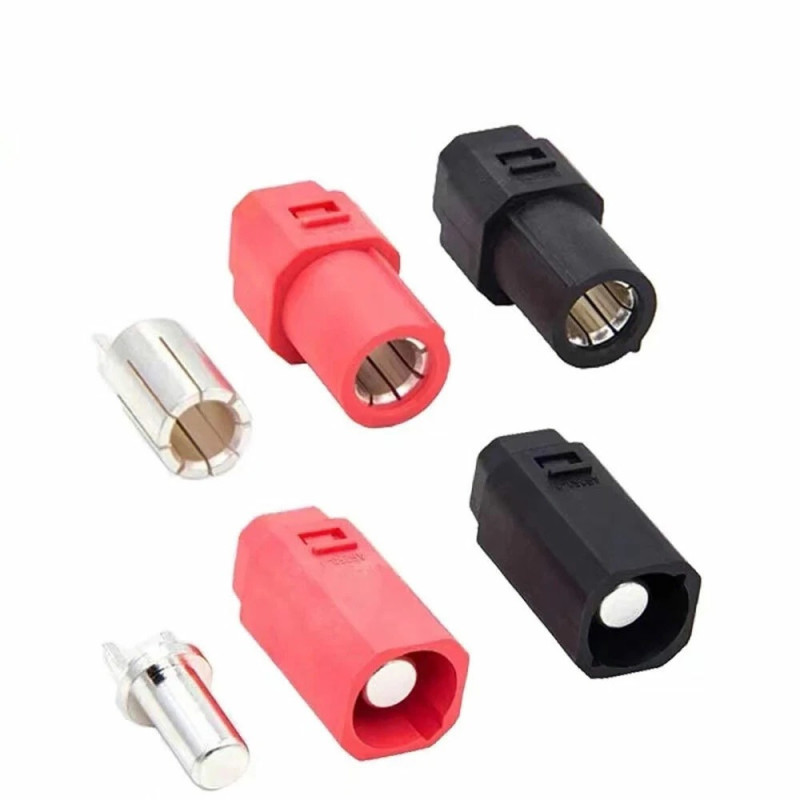

Zestaw złączy zasilających Amass AS250 - wtyk i gniazdo czerwone i czarne, 90A, 500V DC, 6AWG

Zestaw złączy zasilających Amass AS250 90A

Zestaw Amass AS250 obejmuje czerwone i czarne złącza męskie oraz żeńskie przeznaczone do wykonywania jednobiegunowych połączeń zasilających o dużym obciążeniu prądowym. Znamionowy prąd pracy wynosi 90 A, maksymalny prąd chwilowy 250 A, a zalecany przekrój przewodu to 6AWG.

Oddzielne czerwone i czarne obudowy ułatwiają rozdzielenie dodatniego i ujemnego toru zasilania. Złącza są przeznaczone między innymi do pakietów akumulatorowych, regulatorów, ładowarek i innych instalacji prądu stałego wymagających przewodów dużego przekroju.

Dla kogo jest ten zestaw?

• Buduję przewód zasilający z przewodów silikonowych 6AWG
• Potrzebuję rozłącznego połączenia do pakietu akumulatorowego, regulatora lub ładowarki
• Chcę osobno oznaczyć dodatni i ujemny tor zasilania kolorem czerwonym oraz czarnym

Dla kogo NIE jest?

• Potrzebuję kompaktowego złącza dwubiegunowego w jednej obudowie, takiego jak XT60 lub XT90
• Szukam złącza z fabrycznym układem przeciwiskrowym - karta katalogowa AS250 nie podaje funkcji anti-spark
• Nie mam możliwości prawidłowego przylutowania przewodu 6AWG do dużego styku

Najważniejsze cechy

• Prąd znamionowy 90 A - złącze jest przeznaczone do instalacji zasilających o dużym obciążeniu
• Maksymalny prąd chwilowy 250 A - wartość dotyczy krótkotrwałego obciążenia, a nie pracy ciągłej
• Napięcie znamionowe 500 V DC
• Niska rezystancja styku 0,20 mΩ ogranicza straty napięcia i nagrzewanie połączenia
• Srebrzone styki z mosiądzu zapewniają dużą powierzchnię kontaktu elektrycznego
• Obudowa z tworzywa PA o klasie palności UL94 V-0
• Montaż lutowany do przewodu 6AWG
• Trwałość mechaniczna do 1000 cykli łączenia i rozłączania

Specyfikacja techniczna

• Producent: Amass
• Seria: AS250
• Typ: złącze zasilające DC, jednobiegunowe
• Prąd znamionowy: 90 A
• Maksymalny prąd chwilowy: 250 A
• Napięcie znamionowe: 500 V DC
• Rezystancja styku: 0,20 mΩ
• Średnica styku: 8 mm
• Materiał styku: mosiądz srebrzony
• Materiał obudowy: PA, nylon
• Klasa palności: UL94 V-0
• Zalecany przewód: 6AWG
• Sposób montażu przewodu: lutowanie
• Orientacja: prosta
• Wymiary pojedynczego złącza: około 28 x 19 mm
• Temperatura pracy: od -20 do 120 C
• Trwałość mechaniczna: 1000 cykli
• Siła łączenia: 4-7 kg
• Kolory obudów: czerwony i czarny

Zawartość zestawu

• 1x wtyk męski Amass AS250 czerwony
• 1x gniazdo żeńskie Amass AS250 czerwone
• 1x wtyk męski Amass AS250 czarny
• 1x gniazdo żeńskie Amass AS250 czarne

Najczęściej zadawane pytania

Nie. Prąd znamionowy złącza wynosi 90 A. Wartość 250 A jest maksymalnym prądem chwilowym i nie powinna być traktowana jako dopuszczalny prąd ciągły.

Producent zaleca przewód 6AWG. Przygotowanie połączenia wymaga lutownicy i grotu zdolnych do skutecznego nagrzania dużego styku oraz przewodu o wysokiej pojemności cieplnej.

Karta katalogowa modelu AS250-2 nie wskazuje funkcji przeciwiskrowej. Złącza nie należy traktować jako odpowiednika modeli AS150U lub XT90-S z dedykowanym układem ograniczającym iskrzenie.

Rada eksperta Avifly: Przy lutowaniu przewodu 6AWG najpierw pobiel przewód i styk osobno, a następnie wykonaj połączenie możliwie szybko. Zbyt długie grzanie może odkształcić obudowę złącza.

Bezpieczeństwo użytkowania

• Łącz i rozłączaj złącza wyłącznie przy wyłączonym zasilaniu.
• Nie przekraczaj znamionowego prądu 90 A ani napięcia 500 V DC.
• Nie obciążaj mechanicznie przewodów i styków podczas pracy.
• Przed podłączeniem sprawdź polaryzację oraz jakość połączeń lutowanych.
