Odbiornik RC JHEMCU ExpressLRS 900RX - ELRS 915 MHz, 5V, 500Hz, do dronów FPV

Odbiornik JHEMCU ExpressLRS 900RX do dronów FPV

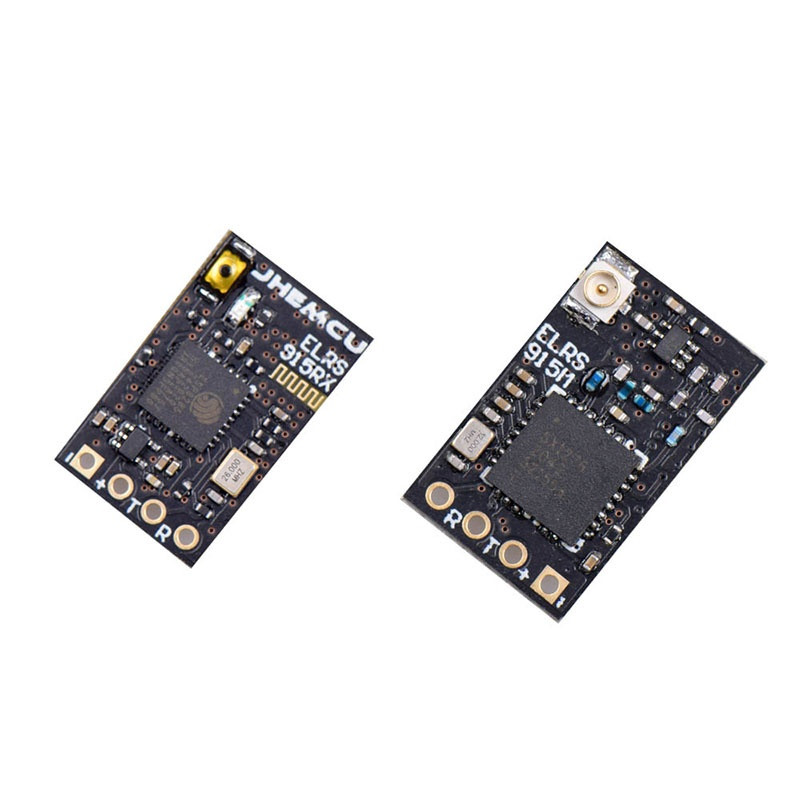

JHEMCU ExpressLRS 900RX to kompaktowy odbiornik radiowy RC przeznaczony do sterowania dronami FPV i modelami wyposażonymi w kompatybilny system ExpressLRS 900 MHz. Moduł wykorzystuje mikrokontroler ESP8285, układ radiowy SX1276 i zasilanie 5 V.

Wymiary 11 x 18 x 3 mm oraz masa zaledwie 0,6 g bez anteny pozwalają na montaż w konstrukcjach o ograniczonej przestrzeni. Odbiornik obsługuje częstotliwość odświeżania od 25 do 500 Hz, zależnie od konfiguracji systemu.

Dla kogo jest ten odbiornik?

• Dla konstruktorów dronów FPV korzystających z systemu ExpressLRS 900 MHz.
• Dla modelarzy poszukujących niewielkiego i lekkiego odbiornika RC.
• Dla użytkowników posiadających kompatybilny moduł nadawczy ELRS 868/915 MHz.

Dla kogo NIE jest?

• Dla użytkowników aparatur pracujących wyłącznie w systemie ELRS 2.4 GHz.
• Dla osób korzystających z protokołów radiowych innych niż ExpressLRS, bez kompatybilnego nadajnika.
• Dla konstrukcji wymagających zasilania odbiornika napięciem innym niż 5 V.

Najważniejsze cechy

• ExpressLRS - otwarty system komunikacji radiowej wykorzystywany w modelarstwie FPV.
• ESP8285 i SX1276 - układy odpowiedzialne za obsługę odbiornika i komunikację radiową.
• 25-500 Hz - zakres częstotliwości odświeżania podawany przez producenta.

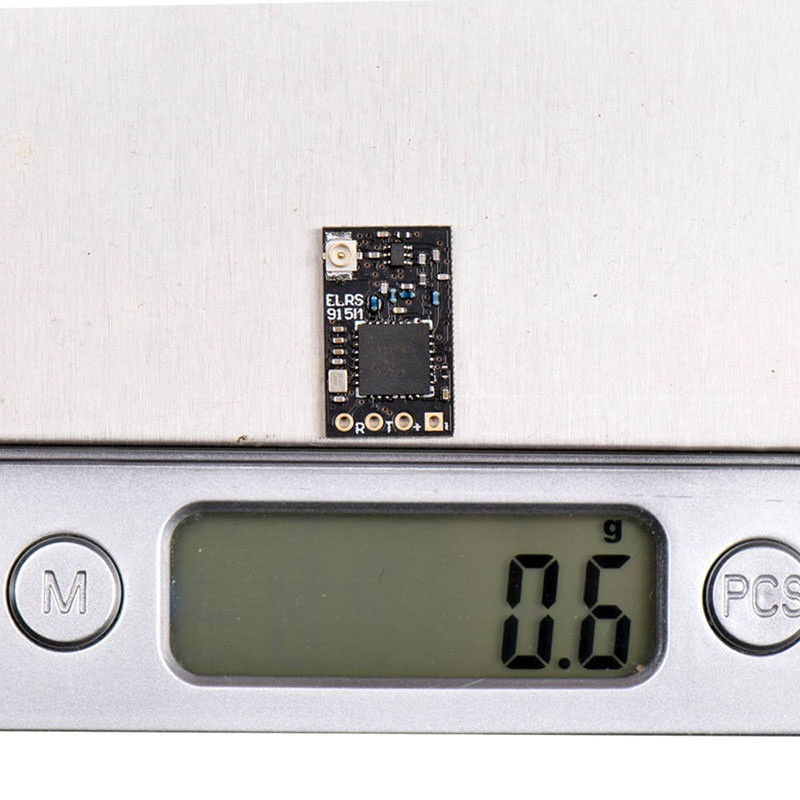

• 0,6 g - niewielka masa modułu bez anteny.
• 11 x 18 x 3 mm - kompaktowa płytka umożliwiająca instalację w małych konstrukcjach.
• Aktualizacja przez Wi-Fi - tryb aktualizacji oprogramowania sygnalizowany diodą LED.
• Telemetria - obsługa przesyłania danych telemetrycznych po prawidłowym sparowaniu.

Specyfikacja techniczna

• Producent: JHEMCU
• Model: ExpressLRS 900RX
• System radiowy: ExpressLRS (ELRS)
• Pasmo podane dla wersji FCC: 915 MHz
• Mikrokontroler: ESP8285
• Układ RF: SX1276
• Napięcie robocze: 5 V
• Minimalna częstotliwość odświeżania: 25 Hz
• Maksymalna częstotliwość odświeżania: 500 Hz
• Wymiary: 11 x 18 x 3 mm
• Masa bez anteny: 0,6 g
• Firmware wskazany przez producenta: BETAFPV_900_RX 3.0.0.HEX

Sygnalizacja diody LED

• Podwójne miganie - tryb parowania odbiornika.
• Powolne miganie - brak odebranego sygnału nadajnika.
• Światło ciągłe - odbiór sygnału z nadajnika.
• Szybkie miganie - tryb aktualizacji przez Wi-Fi.

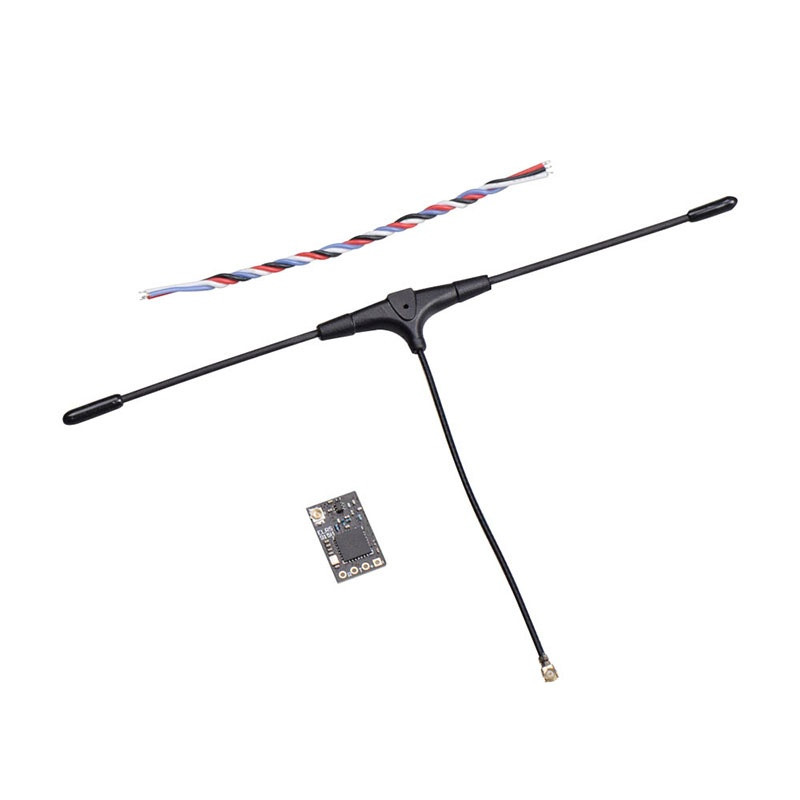

Zawartość zestawu

• 1 x odbiornik JHEMCU ExpressLRS 900RX
• 1 x antena typu T
• 4 x przewód połączeniowy

Najczęściej zadawane pytania

Czy odbiornik JHEMCU 900RX działa z ELRS 2.4 GHz?

Nie. Odbiornik jest przeznaczony do systemów ExpressLRS wykorzystujących pasmo 900 MHz. Nadajnik pracujący wyłącznie na 2.4 GHz nie jest z nim kompatybilny.

Jakie zasilanie wymaga odbiornik?

Producent określa napięcie robocze odbiornika na 5 V.

Jak uruchomić parowanie odbiornika?

Producent opisuje procedurę trzykrotnego podłączenia zasilania, po której odbiornik przechodzi w tryb parowania sygnalizowany podwójnym miganiem diody LED. Następnie parowanie można uruchomić z poziomu skryptu ELRS.LUA w kompatybilnej aparaturze.

Czy odbiornik obsługuje telemetrię?

Tak. Producent potwierdza możliwość odbioru danych telemetrycznych po prawidłowym sparowaniu odbiornika z nadajnikiem.

Rada eksperta Avifly: Przed konfiguracją sprawdź zgodność pasma oraz wersji firmware nadajnika i odbiornika. Podczas montażu umieść aktywną część anteny możliwie daleko od elementów z włókna węglowego i przewodów zasilających.
