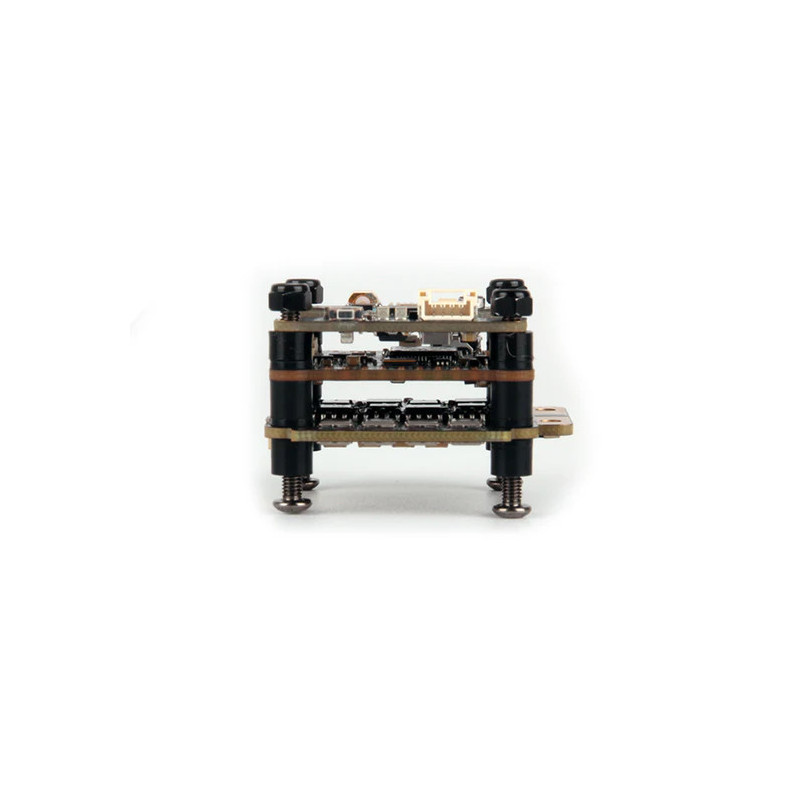

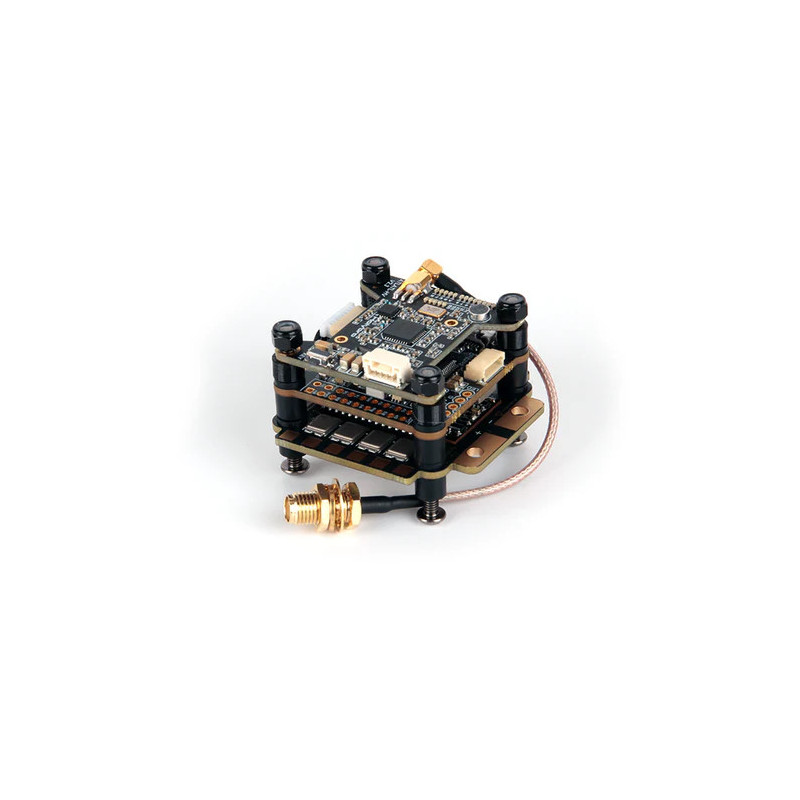

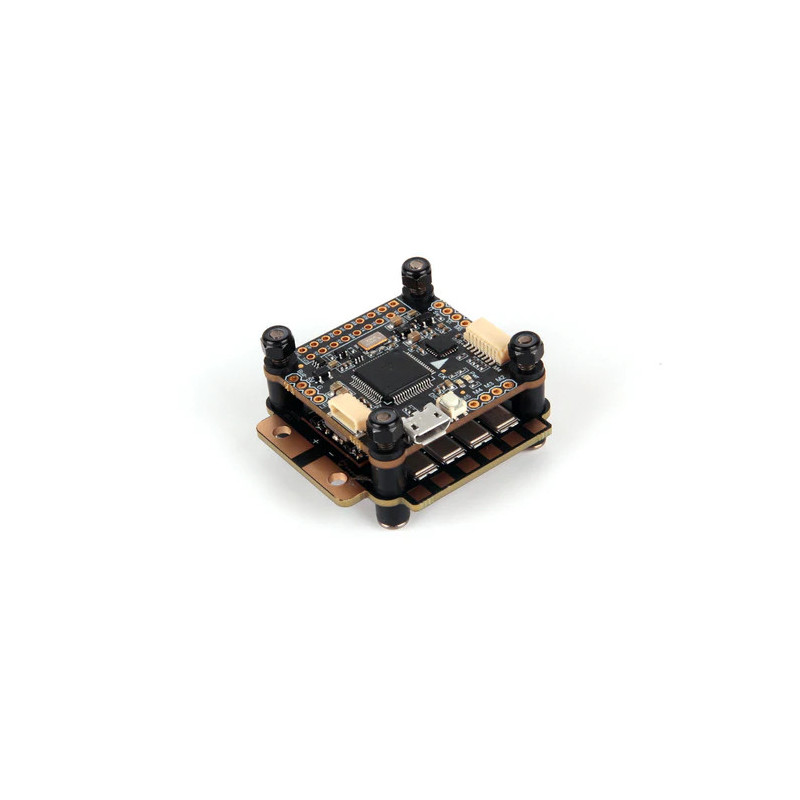

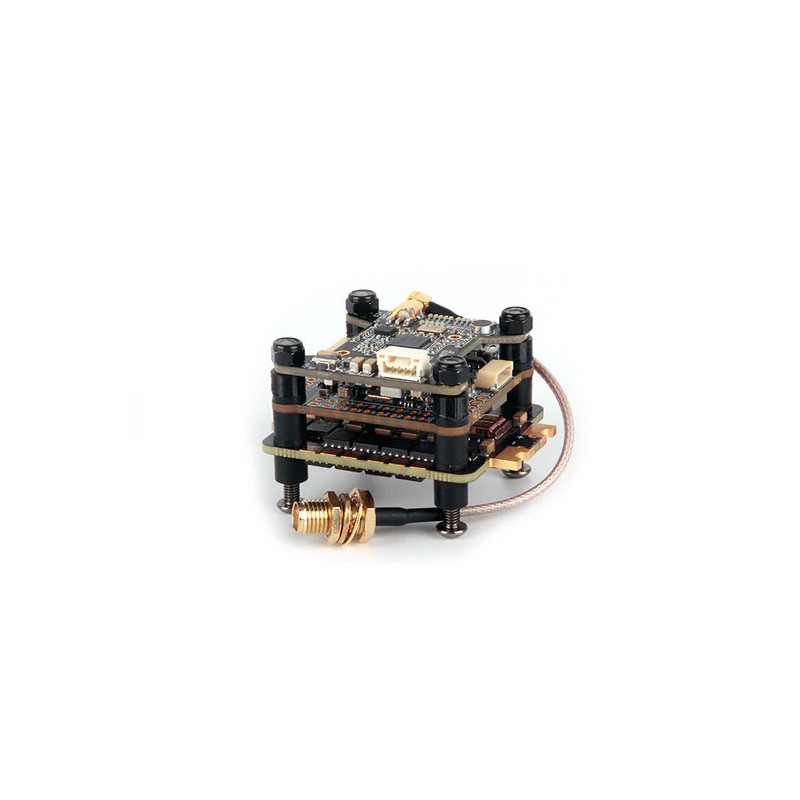

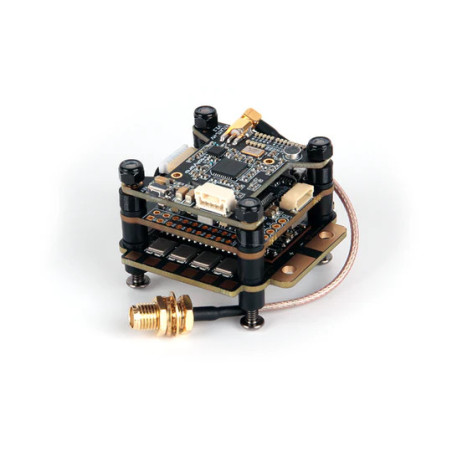

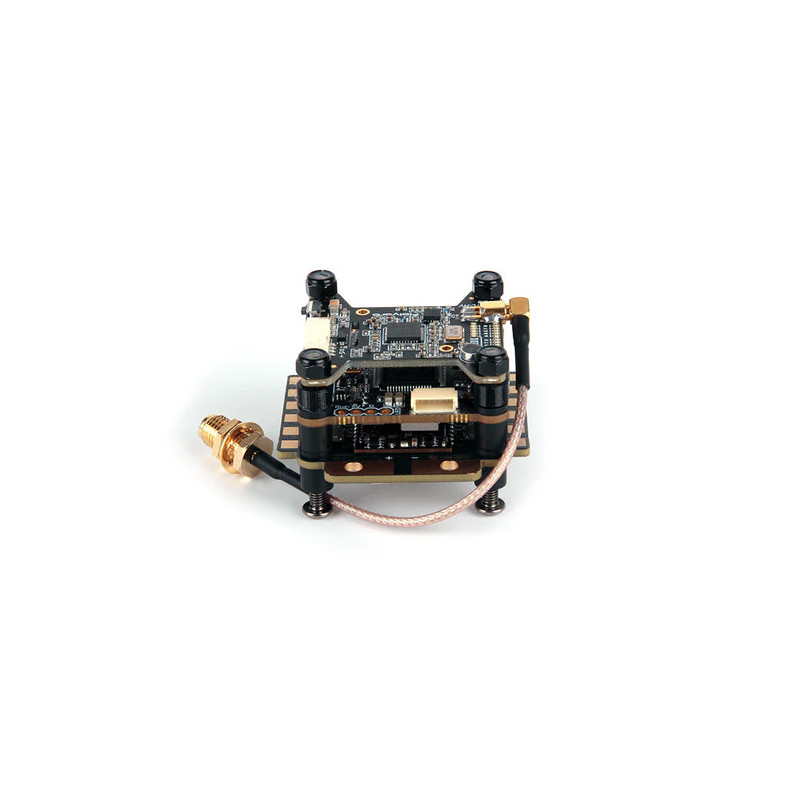

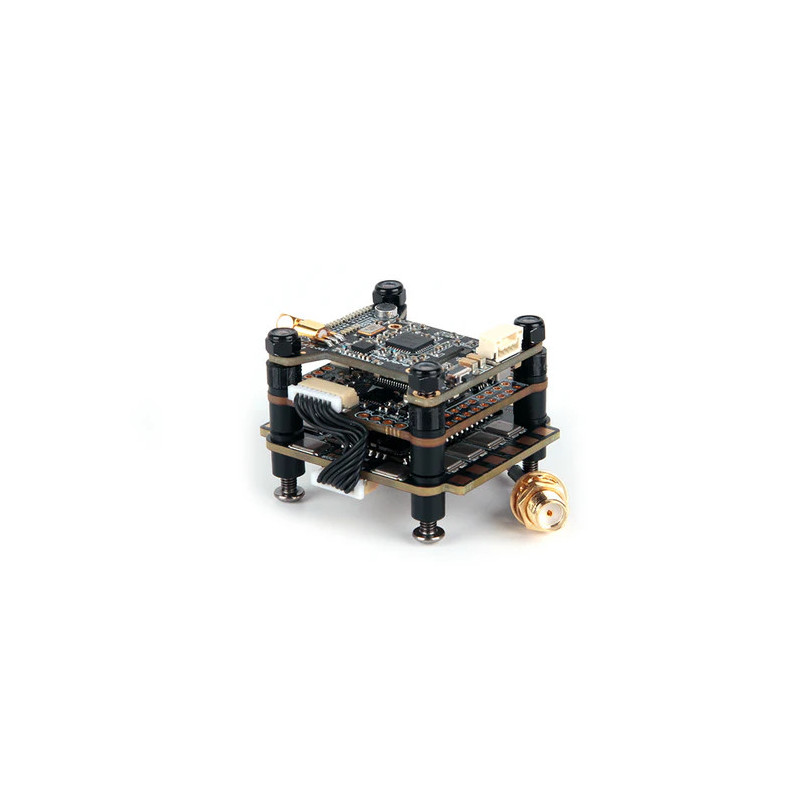

Stack FPV Holybro Kakute F4 V2.4 - FC, ESC Tekko32 F4 50A 4in1, VTX Atlatl HV V2

Stack FPV Holybro Kakute F4 V2.4 z ESC Tekko32 F4 50A i VTX Atlatl HV V2

Holybro Kakute F4 V2.4 Stack to kompletny zestaw elektroniki FPV do budowy drona freestyle, racing lub uniwersalnego quadcoptera, składający się z kontrolera lotu Kakute F4 V2.4, regulatora obrotów ESC Tekko32 F4 4in1 50A oraz nadajnika wideo Atlatl HV V2.

Zestaw jest przygotowany pod nowoczesne konfiguracje FPV z systemami analogowymi oraz cyfrowymi. Kontroler lotu posiada port plug-and-play dla DJI O3 HD, obsługuje VTX przez złącze JST-SH 6 pin i oferuje osobne zasilanie 9V/3A zoptymalizowane pod nadajniki HD takie jak DJI O3 Air Unit i Caddx Vista.

To stack dla pilota, który chce zbudować wydajnego drona bez dobierania każdej płytki osobno. FC, ESC i VTX są dobrane jako jeden zestaw, co ogranicza ryzyko błędów przy okablowaniu i skraca czas montażu.

Najważniejsze cechy

• Kontroler lotu STM32F405 - sprawdzona jednostka F4 do konfiguracji FPV opartych o Betaflight i rozbudowane peryferia.
• IMU MPU6000 - popularny żyroskop stosowany w konstrukcjach FPV, ceniony za stabilną pracę w dronach freestyle i racing.
• Barometr BMP280 - umożliwia wykorzystanie pomiaru wysokości w konfiguracjach wymagających dodatkowych danych lotu.
• Wbudowany OSD AT7456E - pozwala wyświetlać parametry lotu w obrazie FPV przy konfiguracji analogowej.
• 5 dedykowanych portów UART - daje miejsce na odbiornik RC, VTX, GPS, telemetrię lub inne peryferia.
• Dataflash 128 Mbit - umożliwia logowanie danych, co pomaga przy analizie lotu i strojeniu drona.
• Zasilanie FC 2S-8S - kontroler obsługuje szeroki zakres napięcia akumulatora.
• BEC 9V/3A - linia zasilania zoptymalizowana pod DJI O3 Air Unit i inne nadajniki HD.
• BEC 5V/2A - zasilanie dla odbiornika RC, GPS lub dodatkowych modułów niskonapięciowych.
• ESC Tekko32 F4 4in1 50A - regulator obrotów ESC 4in1 z firmware AM32 i szybkim MCU F4 150 MHz.
• PWM 16 kHz do 96 kHz - szeroki zakres częstotliwości PWM pozwala dopasować charakterystykę pracy ESC do konfiguracji napędu.
• VTX Atlatl HV V2 - nadajnik analogowy FPV z regulacją mocy 25 mW do 800 mW, SmartAudio i złączem MMCX.

Największe zalety w praktyce

Gotowy zestaw FC + ESC + VTX

Ten wariant zawiera trzy kluczowe moduły elektroniki drona FPV: kontroler lotu, regulator obrotów ESC 4in1 i nadajnik wideo. Dla budującego oznacza to mniej dobierania kompatybilnych elementów i prostszy montaż stacka w ramie 30 x 30 mm.

Obsługa systemów HD i analogowych

Kakute F4 V2.4 ma złącze JST-SH 6 pin dla systemów DJI/Caddx HD oraz wbudowany regulator 9V/3A. Jednocześnie kontroler obsługuje system analogowy, a w zestawie znajduje się VTX Atlatl HV V2. To daje elastyczność przy budowie drona i zmianie systemu wideo.

Rozbudowana liczba portów UART

Pięć portów UART ułatwia podłączenie odbiornika RC, VTX, GPS, telemetrii i dodatkowych modułów. W praktyce jest to ważne przy bardziej rozbudowanych konstrukcjach, gdzie prosty kontroler lotu szybko kończy wolne porty.

Stabilniejsze zasilanie dla wideo

Oddzielny BEC 9V/3A ogranicza konieczność stosowania dodatkowego modułu zasilającego dla nadajnika HD. W konstrukcjach FPV ma to znaczenie, bo zakłócenia z układu napędowego często objawiają się problemami z obrazem lub resetami VTX.

Regulator ESC z szybkim MCU F4

Tekko32 F4 4in1 50A pracuje na MCU F4 150 MHz i obsługuje PWM od 16 kHz do 96 kHz. W praktyce daje to szybkie sterowanie napędem i możliwość dopasowania pracy regulatora do konkretnego zestawu silników oraz stylu lotu.

Analogowy VTX z regulacją mocy

Atlatl HV V2 pozwala ustawić moc nadawania od 25 mW do 800 mW. Niższa moc jest przydatna na torze lub przy locie blisko innych pilotów, a wyższa moc sprawdza się w locie freestyle, gdy potrzebny jest większy zapas sygnału.

Dla kogo jest ten stack?

• Dla pilota budującego drona FPV na stacku 30 x 30 mm.
• Dla osoby, która chce kupić gotowy zestaw FC + ESC + VTX, zamiast dobierać elementy osobno.
• Dla konstrukcji FPV z napędem wymagającym regulatora obrotów ESC 4in1 50A.
• Dla użytkownika, który chce mieć możliwość pracy z systemem analogowym oraz przygotowanie pod DJI O3 lub Caddx Vista.
• Dla osoby, która potrzebuje wielu portów UART pod odbiornik RC, VTX, GPS i inne peryferia.

Dla kogo NIE jest?

• Nie jest to zestaw do bardzo małych ram typu whoop, gdzie stosuje się elektronikę AIO 25.5 x 25.5 mm lub mniejszą.
• Nie jest to wariant bez VTX - ten konkretny SKU zawiera nadajnik wideo Atlatl HV V2.
• Nie jest to stack przeznaczony do montażu bez lutowania - mimo złączy plug-and-play część instalacji w dronie FPV nadal wymaga poprawnego lutowania.
• Nie jest to zestaw z odbiornikiem RC w komplecie - odbiornik należy dobrać osobno.

Specyfikacja techniczna

Kontroler lotu Holybro Kakute F4 V2.4

Regulator obrotów ESC Tekko32 F4 4in1 50A

Nadajnik wideo Atlatl HV V2

Zawartość zestawu

• 1x Kakute F4 V2 Stack - FC + ESC + VTX
• 1x kondensator elektrolityczny 1000 uF 35 V
• 1x przewód 8 pin do 8 pin, raster 1 mm, długość 65 mm
• 1x przewód 8 pin do 8 pin, raster 1 mm, długość 25 mm
• 1x przewód JST SH 6 pin do JST GHR 8 pin, długość 80 mm i 150 mm, dla DJI/Caddx HD System
• 1x przewód JST SH 6 pin, długość 100 mm, dla Caddx HD Systems
• 1x przewód SMA-MMCX, długość 80 mm
• 1x przewód JST GHR 4 pin, długość 150 mm

FAQ - najczęściej zadawane pytania

Tak. Ten konkretny wariant SKU 20209 zawiera stack FC + ESC + VTX, czyli kontroler lotu Kakute F4 V2.4, regulator obrotów ESC Tekko32 F4 4in1 50A oraz nadajnik wideo Atlatl HV V2.

Tak. Kontroler lotu ma port plug-and-play dla DJI O3 HD oraz regulator 9V/3A zoptymalizowany pod DJI O3 Air Unit. Obsługiwane są również systemy Caddx HD.

Tak. Kontroler lotu i ESC są przewidziane pod montaż 30 x 30 mm. Kontroler ma wymiary 37 x 37 mm i otwory 4 mm z gumkami M3.

Producent podaje obsługę odbiorników szeregowych: SBUS, iBus, Spektrum, Crossfire oraz ELRS. Odbiornik RC nie jest wskazany jako element zestawu, dlatego należy dobrać go osobno.

Tak. VTX Atlatl HV V2 obsługuje regulację mocy od 25 mW do 800 mW oraz 0.5 mW True Pit Mode. Parametry można zmieniać przez SmartAudio albo przyciskiem na module.

Rada eksperta Avifly: Przy takim stacku warto zamontować kondensator 1000 uF 35 V możliwie blisko padów zasilania ESC. Ogranicza to szpilki napięciowe z układu napędowego i pomaga chronić elektronikę przy gwałtownym gazie oraz twardych odbiciach po crashu.
