Przetwornica BEC GEPRC O4 Series Step-Down - 3-6S, wyjście 9V lub 5V, do DJI O4 Air Unit

Przetwornica BEC GEPRC O4 Series Step-Down

Przetwornica BEC GEPRC O4 Series Step-Down to kompaktowy moduł obniżający napięcie, przeznaczony do stabilnego zasilania systemów wideo DJI O4 Air Unit oraz DJI O4 Air Unit Pro. Pracuje z pakietami 3-6S w zakresie napięcia wejściowego 10.5-25.2 V, a na wyjściu podaje 9 V lub 5 V.

Moduł jest niewielki, waży tylko 1 g i ma wymiary 17.0 x 8.3 mm, dlatego sprawdzi się tam, gdzie instalacja DJI O4 wymaga osobnego, regulowanego zasilania bez dokładania dużej płytki BEC.

Dla kogo jest ta przetwornica?

• Buduję drona FPV z systemem DJI O4 Air Unit lub DJI O4 Air Unit Pro.
• Zasilam elektronikę z pakietu 3-6S i potrzebuję obniżyć napięcie do 9 V albo 5 V.
• Zależy mi na lekkim module do ciasnej zabudowy drona.

Dla kogo NIE jest?

• Używam pakietu 1S lub 2S - moduł nie podnosi napięcia.
• Mój pakiet przekracza 6S lub napięcie 25.2 V.
• Potrzebuję napięcia wyjściowego innego niż 9 V albo 5 V.

Najważniejsze cechy

• Dedykowana obsługa DJI O4 Air Unit i O4 Air Unit Pro - moduł zaprojektowany pod zasilanie systemów DJI O4.
• Zakres wejściowy 10.5-25.2 V - współpraca z pakietami LiPo od 3S do 6S.

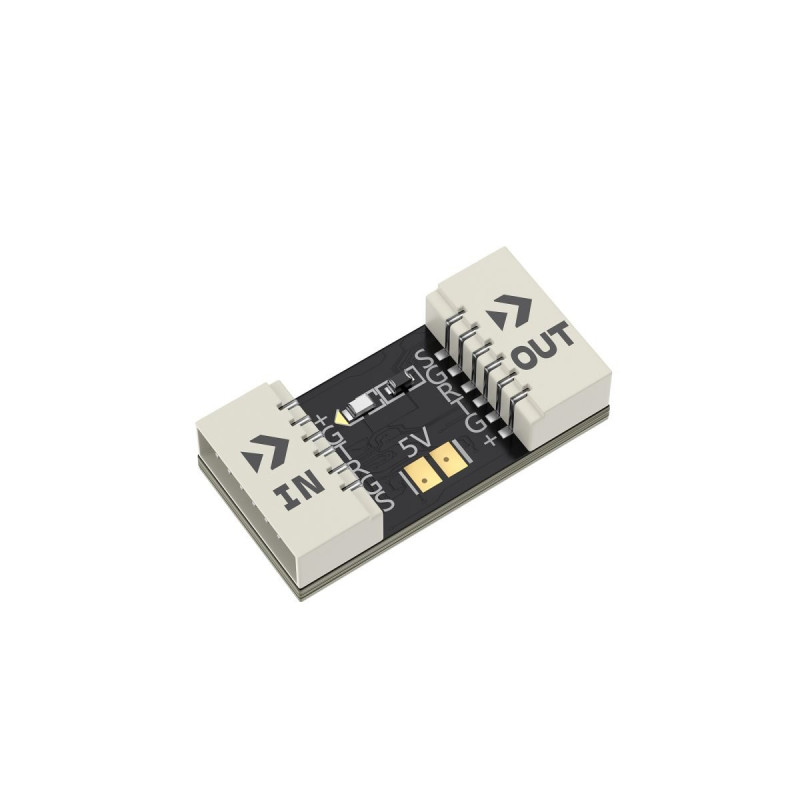

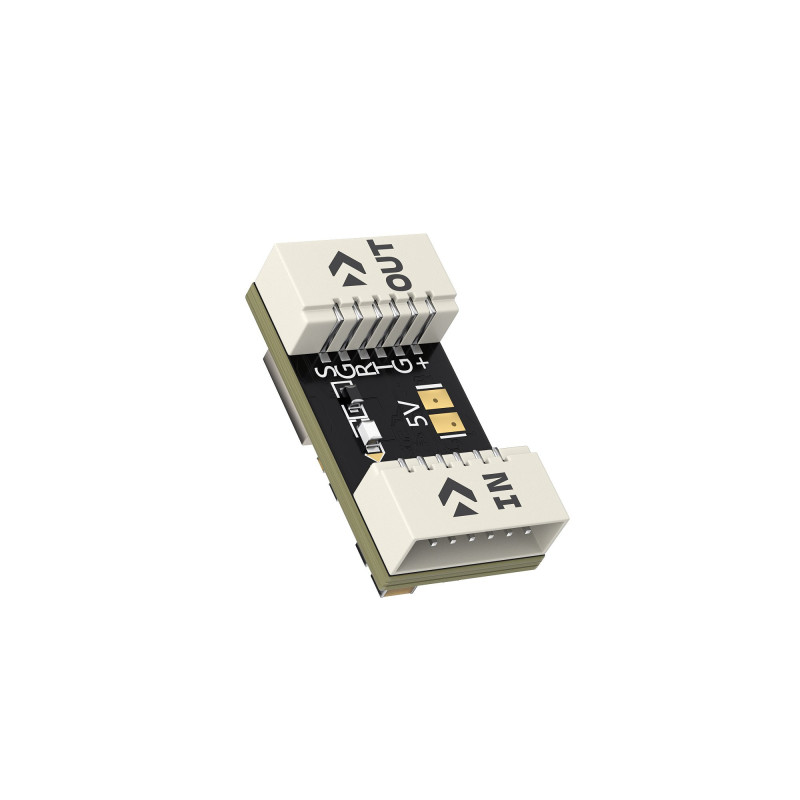

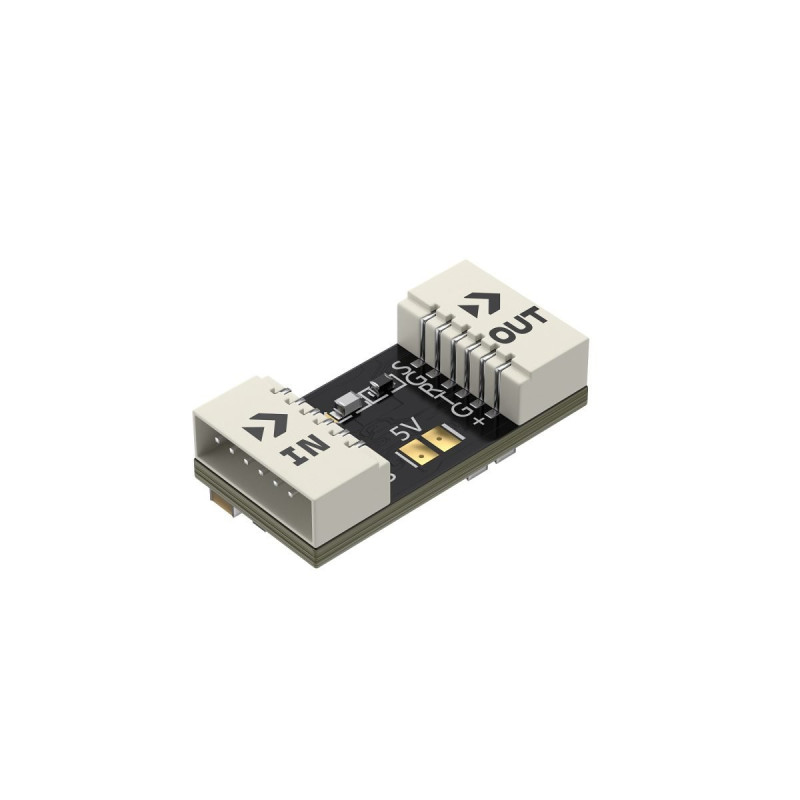

• Wyjście 9 V ustawione domyślnie - po zmostkowaniu pada 5V moduł podaje stałe 5 V.

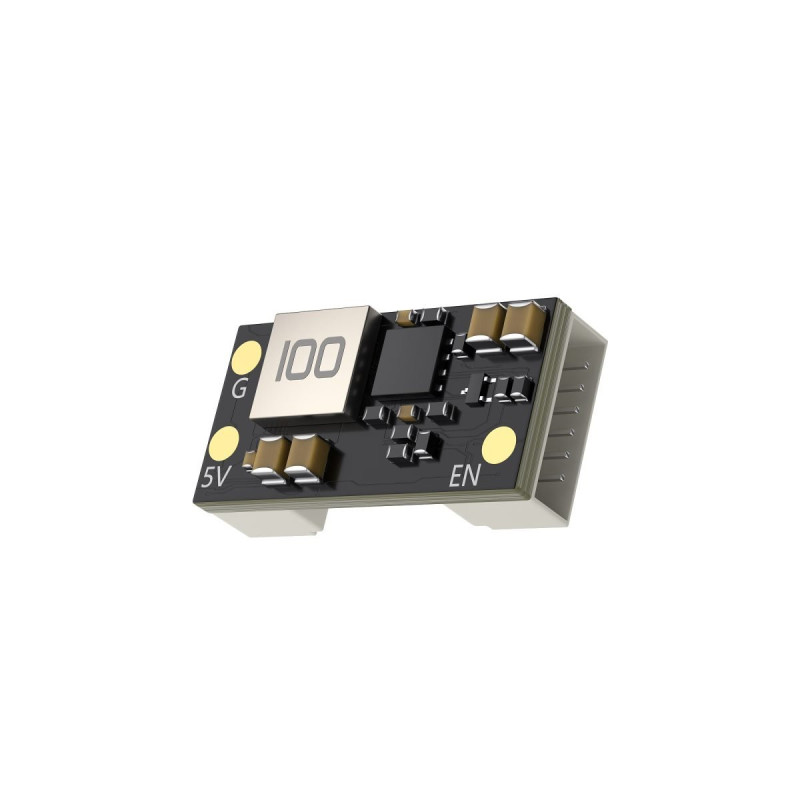

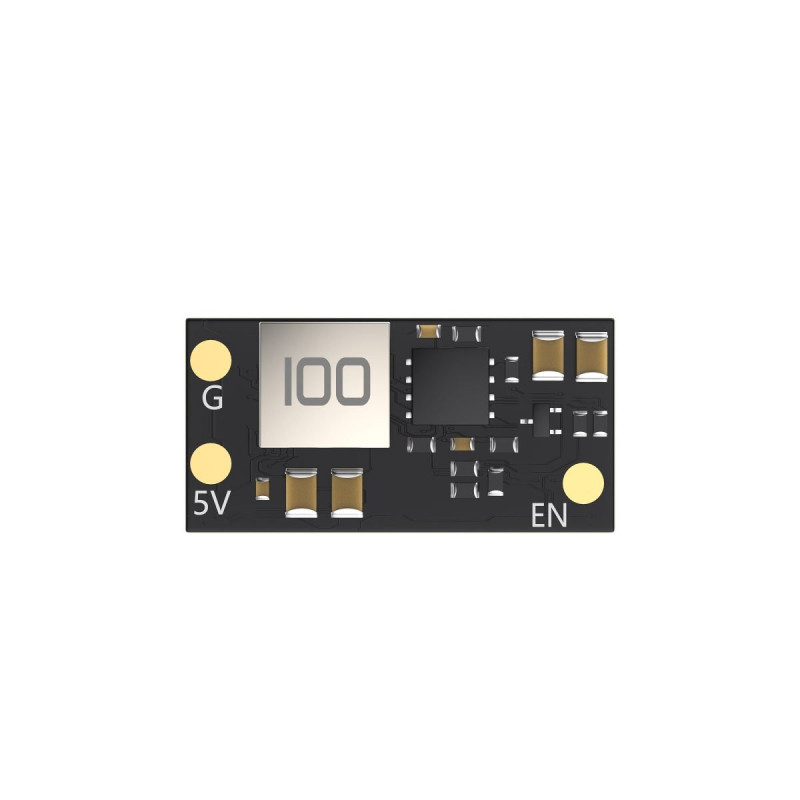

• Elektroniczne sterowanie przez pad EN.
• Wymiary 17.0 x 8.3 mm i masa 1 g - łatwiejszy montaż w małych konstrukcjach FPV.

Specyfikacja techniczna

• Marka: GEPRC
• Model: O4 Series Step-Down BEC
• Zastosowanie: DJI O4 Air Unit, DJI O4 Air Unit Pro
• Napięcie wejściowe: DC 10.5-25.2 V
• Obsługiwane zasilanie: 3-6S
• Napięcie wyjściowe: 9 V lub 5 V
• Ustawienie domyślne: 9 V
• Sterowanie: pad EN
• Wymiary: 17.0 x 8.3 mm
• Waga: 1 g

Zawartość zestawu

• 1x przetwornica GEPRC O4 Series Step-Down BEC
• 1x przewód 6-pinowy, 6-żyłowy
• 1x przewód 6-pinowy, 4-żyłowy
• 1x koszulka termokurczliwa

Najczęściej zadawane pytania

Tak. Zakres wejściowy wynosi od 10.5 V do 25.2 V, czyli odpowiada pakietom 3-6S.

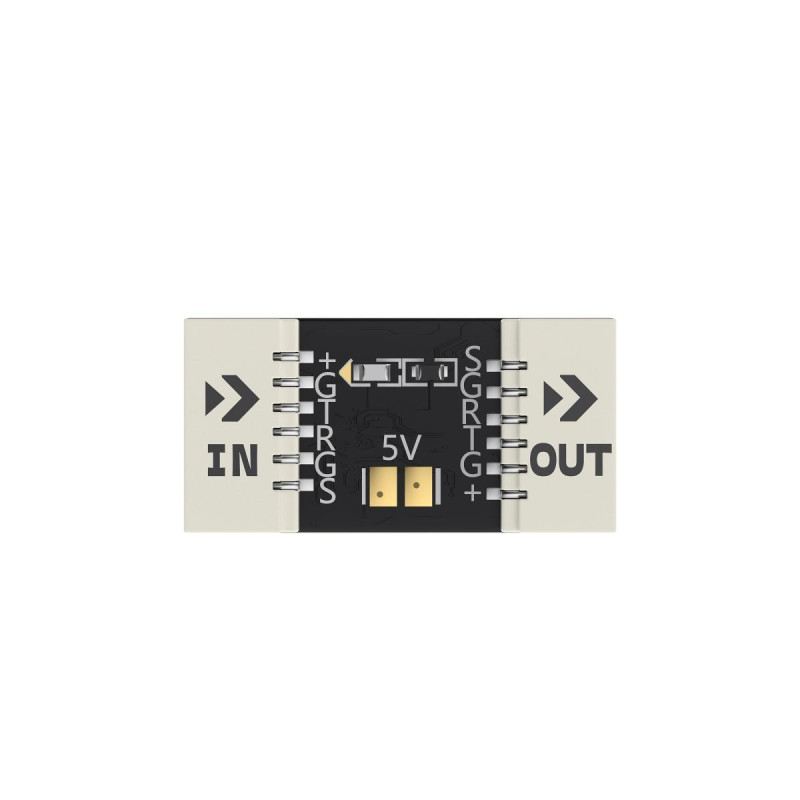

Fabrycznie moduł podaje 9 V. Aby ustawić 5 V, należy zmostkować pad oznaczony 5V. Po tej zmianie wyjście jest stałe na poziomie 5 V.

Nie jest to zalecane. Należy nie mostkować i nie rozłączać pada 5V wielokrotnie, ponieważ może to spowodować skoki napięcia groźne dla podłączonego systemu wideo.

Nie. Jest to przetwornica obniżająca napięcie, bez funkcji podwyższania napięcia.

Rada eksperta Avifly: Ustaw docelowe napięcie przed podłączeniem systemu DJI O4, a po lutowaniu zmierz napięcie wyjściowe miernikiem. Dopiero wtedy podłącz air unit i zabezpiecz połączenia przed drganiami.
