Heltec WiFi LoRa 32 V4 - Płytka rozwojowa ESP32-S3 SX1262 LoRa Node EU868

Czym jest Heltec WiFi LoRa 32 V4

WiFi LoRa 32 V4 to czwarta generacja flagowego układu Heltec łączącego mikrokontroler ESP32-S3 z układem radiowym LoRa Semtech SX1262. Pojedyncza płytka obsługuje jednocześnie Wi-Fi 2,4 GHz, Bluetooth 5 LE/Mesh oraz LoRa SF7–SF12 — co czyni ją gotowym węzłem dla sieci Meshtastic, LoRaWAN oraz MeshCore.

W stosunku do popularnej wersji V3 płyta zachowuje rozstaw wyprowadzeń (drop-in replacement), ale dostaje istotne usprawnienia: 28 dBm mocy nadawczej w wersji high-power (vs 21 dBm w V3), 16 MB pamięci Flash z 2 MB PSRAM, dedykowane wejście fotowoltaiczne 4,7–6 V, gniazdo GNSS oraz wbudowaną antenę FPC 2,4 GHz pod osłoną PC zabezpieczającą wyświetlacz OLED.

Specyfikacja techniczna

Co zmieniło się względem V3

Zastosowania

• Meshtastic – samodzielny węzeł sieci mesh do komunikacji off-grid (firmware ≥ 2.7.20 dla V4.3).
• LoRaWAN – endpoint klasy A/C dla The Things Network, ChirpStack, Helium.
• MeshCore – alternatywna sieć mesh (firmware ≥ 1.15.0).
• Monitoring środowiskowy – stacje pogodowe, czujniki temperatury, wilgotności, jakości powietrza zasilane fotowoltaicznie.
• Tracker GPS – w połączeniu z modułem GNSS L76K przez dedykowane gniazdo JST 1.25×8.
• Smart city / industrial IoT – długozasięgowa telemetria, sterowanie zdalne, odczyt liczników.

Wsparcie programistyczne

Płytka jest w pełni obsługiwana przez cztery główne środowiska deweloperskie. Heltec utrzymuje własny board package dla Arduino IDE oraz repozytoria bibliotek na GitHub (HelTecAutomation).

• Arduino IDE – pełna biblioteka LoRa/LoRaWAN, OLED, zarządzania energią (rekomendowane przez producenta).
• PlatformIO – pełne wsparcie w platformie Espressif32.
• ESP-IDF – natywny SDK Espressif w wersji 5.x.
• MicroPython – build oficjalny dla ESP32-S3.

Schematy, datasheet i firmware referencyjne dostępne w repozytorium producenta (resource.heltec.cn/download/WiFi_LoRa_32_V4).

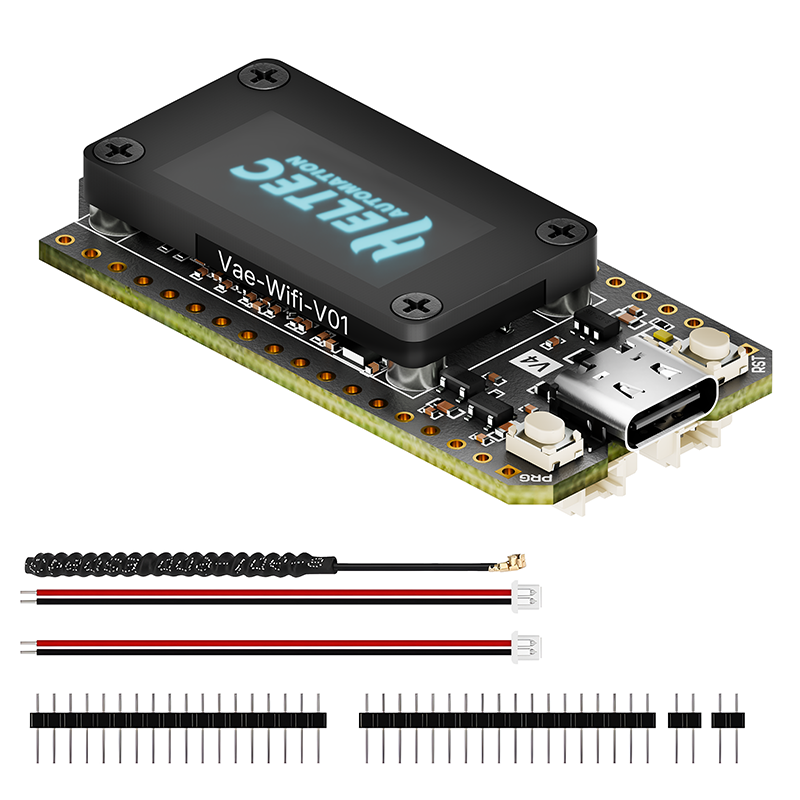

Co znajdziesz w zestawie

• Płytka WiFi LoRa 32 V4 — 1 szt.
• Antena LoRa (dopasowana do wybranego pasma) — 1 szt.
• Konektor JST 1.25×2 (do akumulatora i panelu solar) — 2 szt.
• Goldpiny 2,54 mm × 18 — 2 szt.
• Goldpiny 2,54 mm × 2 — 2 szt.

Najczęściej zadawane pytania

Czy V4 jest kompatybilna z projektami opartymi na V3?

Tak, w większości przypadków. Płytka zachowuje wymiary, rozstaw oraz funkcje pinów V3, dochodzą tylko cztery dodatkowe wyprowadzenia. Uwaga: ze względu na wyższą moc nadawczą część kodu sterującego TX-power V3 może wymagać aktualizacji – wartość parametru nie odpowiada już 1:1 mocy wyjściowej.

Jak wprowadzić płytkę w tryb bootloadera?

Podłącz USB-C, wciśnij i przytrzymaj przycisk PRG, naciśnij raz RST, zwolnij PRG. Następnie wgraj firmware. Po zakończeniu odłącz i podłącz ponownie zasilanie. Procedura wymagana zwłaszcza przy pierwszym programowaniu hardware V4.3.

Czy mogę używać tej płytki bez wgrywania własnego oprogramowania?

Po wyjęciu z pudełka działa fabryczny program testowy LoRa, który komunikuje się z drugą identyczną płytką. Komunikat „LORA ERROR" na ekranie to normalne zachowanie przy braku drugiego urządzenia – nie świadczy o uszkodzeniu.

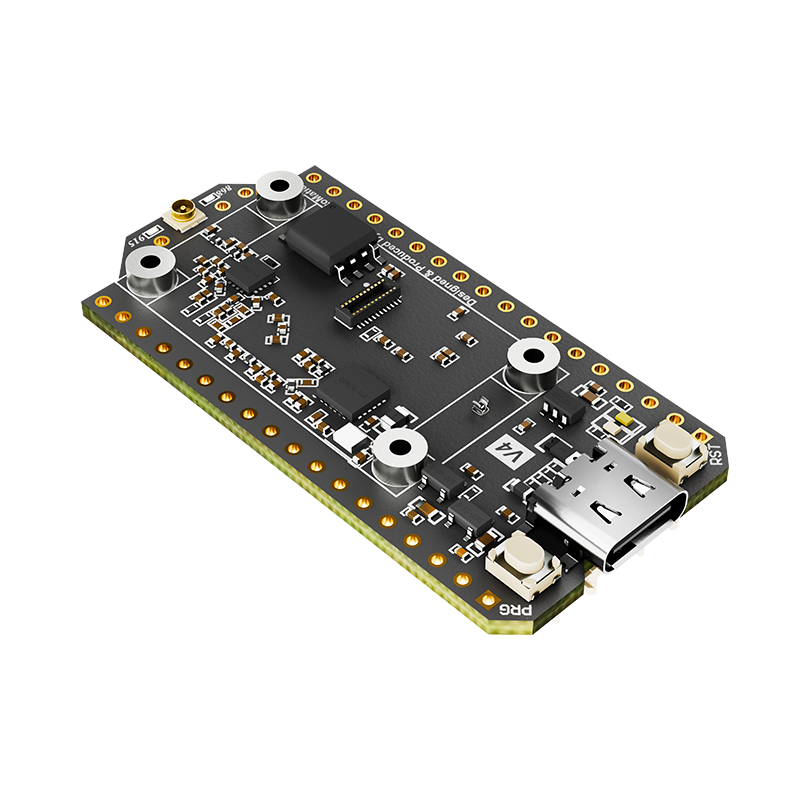

Jak podłączyć antenę 2,4 GHz przez IPEX?

W wersji hardware 4.3 standardowo aktywna jest wbudowana antena FPC. Aby przełączyć sygnał na zewnętrzne złącze IPEX, należy przelutować rezystor 0 Ω zgodnie ze schematem producenta (oznaczenia 1 i 2 na PCB). Alternatywnie można zewrzeć oba punkty, akceptując niewielki spadek wydajności obu torów.

Czy płytka obsługuje pasmo 868 MHz i 915 MHz jednocześnie?

Tak — w wersji high-power Heltec ujednolicił front-end RF, dzięki czemu obie częstotliwości (EU868 i US915) działają na tym samym hardware. Wybór pasma odbywa się programowo. Sprzedawana w PL wersja jest tunowana dla EU868.

Czy wyświetlacz OLED jest obowiązkowy?

Nie. Producent oferuje wariant bez OLED dla projektów zamkniętych w obudowie, gdzie ekran nie jest potrzebny. Pozostała funkcjonalność pozostaje identyczna.

Rada eksperta Avifly: Jeśli budujesz węzeł Meshtastic z pracą ciągłą na akumulatorze, dobierz LiPo 1S o pojemności minimum 2000 mAh i panel solar 5 V / 1 W. Wejście solar płytki ma wbudowany kontroler ładowania, ale przy montażu zewnętrznym (IP65) warto dolutować równolegle kondensator Low ESR 16 V / 470 µF na padach baterii — chroni regulator przed skokami napięcia w momencie startu TX 28 dBm, który potrafi chwilowo ściągnąć ponad 150 mA z ogniwa.
