Moduł zabezpieczenia BMS PCM Avifly 1S Li-Ion 18650 - 3.7V 3A

Moduł zabezpieczenia BMS PCM Avifly 1S Li-Ion 18650 3.7V 3A

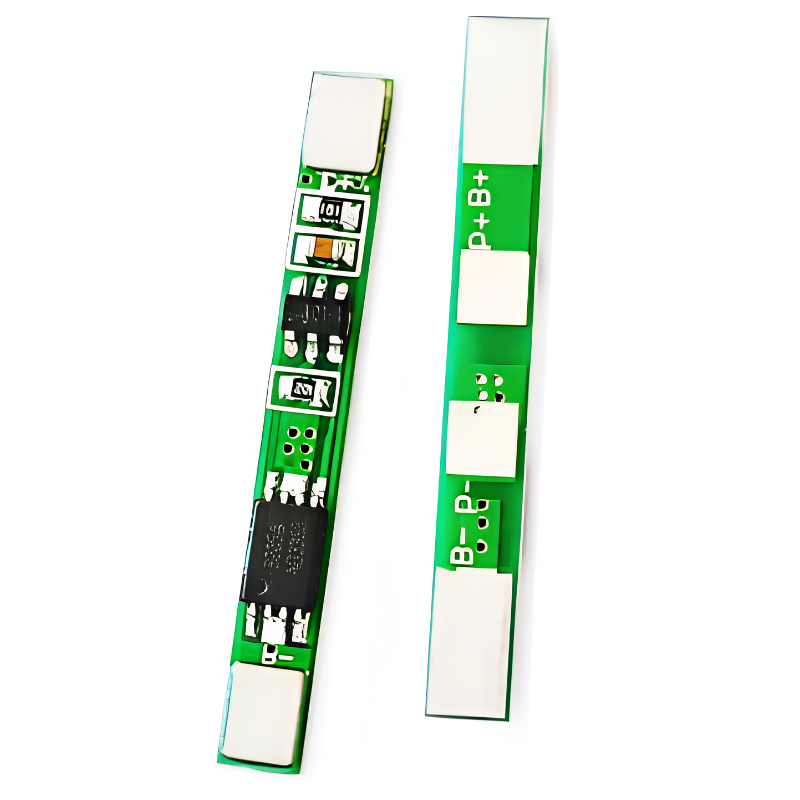

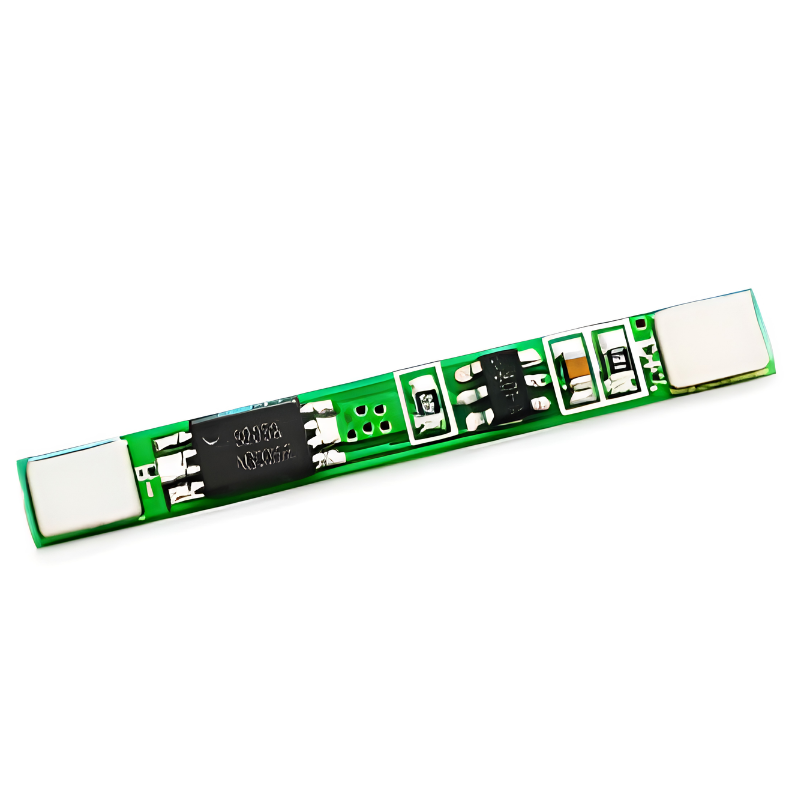

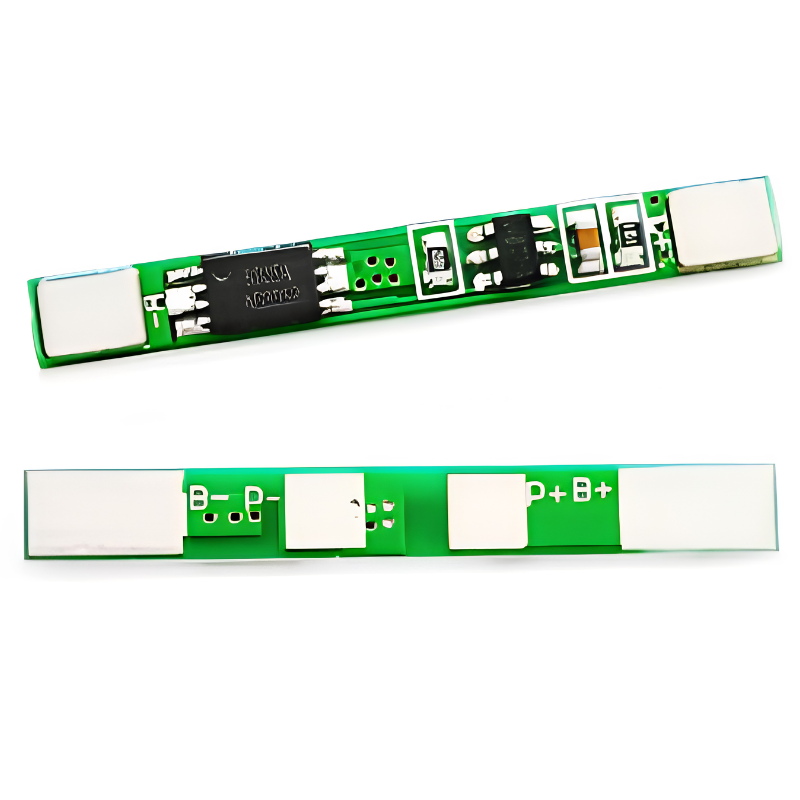

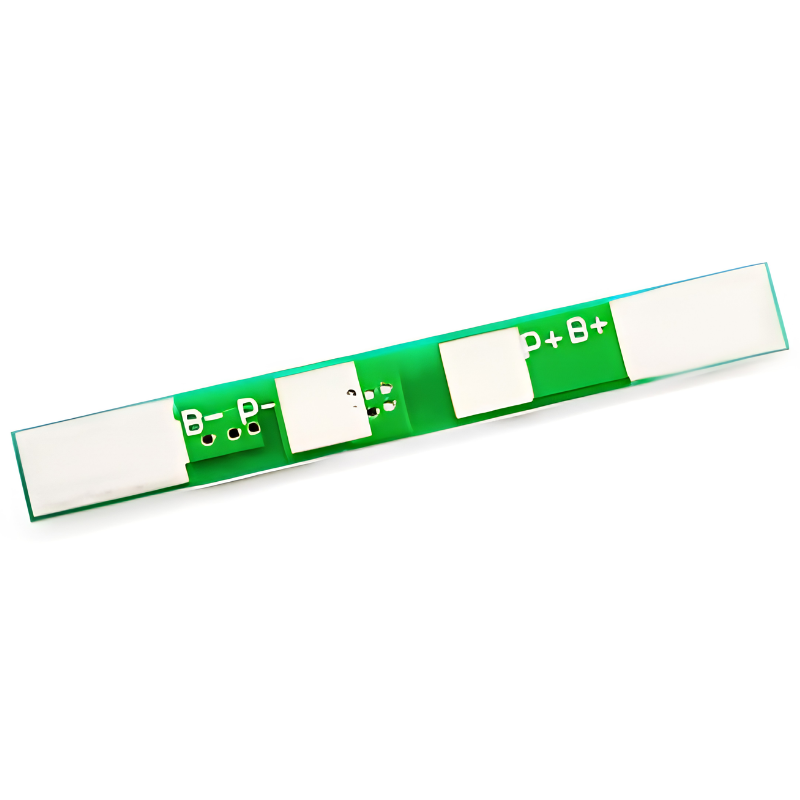

Moduł zabezpieczenia BMS PCM Avifly 1S to płytka ochronna do pojedynczego ogniwa Li-Ion 18650 3.7V, przeznaczona do zabezpieczenia akumulatora przed przeładowaniem, nadmiernym rozładowaniem i przeciążeniem prądowym.

Moduł sprawdzi się w projektach DIY, elektronice przenośnej, latarkach, małych pakietach zasilających, prostych powerbankach, testerach, czujnikach oraz innych układach opartych o pojedyncze ogniwo 18650.

Najważniejsze cechy

• Obsługa ogniwa Li-Ion 18650 - moduł przeznaczony do pojedynczego ogniwa litowo-jonowego 3.7V.
• Zabezpieczenie przed przeładowaniem - układ odcina ładowanie przy napięciu około 4.25V.
• Zabezpieczenie przed nadmiernym rozładowaniem - chroni ogniwo przed zejściem do zbyt niskiego napięcia.
• Zabezpieczenie nadprądowe 3A - ogranicza ryzyko uszkodzenia ogniwa lub podłączonego układu przy przeciążeniu.
• Kompaktowe wymiary - płytka ma około 40 x 4 x 3 mm, dzięki czemu mieści się w małych obudowach.
• Prąd ciągły ładowania i rozładowania 2A - odpowiedni do niewielkich projektów zasilanych z pojedynczego ogniwa 18650.

Dla kogo jest ten moduł?

• Budujesz prosty układ 1S zasilany z ogniwa Li-Ion 18650.
• Naprawiasz urządzenie z pojedynczym ogniwem 3.7V i potrzebujesz modułu ochronnego PCM/BMS.
• Tworzysz projekt DIY, w którym ogniwo ma być zabezpieczone przed zbyt głębokim rozładowaniem.
• Potrzebujesz małej płytki zabezpieczającej do elektroniki przenośnej, czujnika, latarki lub modułu warsztatowego.

Dla kogo NIE jest?

• Nie jest to moduł do pakietów 2S, 3S, 4S lub większych.
• Nie jest to ładowarka Li-Ion - moduł zabezpiecza ogniwo, ale nie realizuje pełnego procesu ładowania CC/CV.
• Nie jest przeznaczony do układów o poborze prądu wyższym niż podany w specyfikacji.
• Nie jest gotowym koszykiem ani holderem na ogniwo 18650.

Jak działa zabezpieczenie BMS PCM?

Moduł monitoruje napięcie pojedynczego ogniwa Li-Ion i reaguje, gdy parametry pracy wyjdą poza bezpieczny zakres. Przy zbyt wysokim napięciu odcina ładowanie, a przy zbyt niskim napięciu odłącza obciążenie, aby ograniczyć ryzyko trwałego uszkodzenia ogniwa.

W praktyce taka płytka jest prostym elementem ochronnym, który warto stosować wszędzie tam, gdzie ogniwo 18650 pracuje w samodzielnym urządzeniu bez fabrycznego układu zabezpieczającego.

Specyfikacja techniczna

Parametr	Wartość
Marka	Avifly
Typ produktu	Moduł zabezpieczenia BMS/PCM
Typ ogniwa	Li-Ion 18650
Konfiguracja	1S
Napięcie nominalne ogniwa	3.7V
Napięcie zabezpieczenia przed przeładowaniem	4.25V ± 0.05V
Napięcie zwolnienia zabezpieczenia przed przeładowaniem	4.23V ± 0.05V
Napięcie zabezpieczenia przed nadmiernym rozładowaniem	2.54V ± 0.1V
Maksymalny ciągły prąd ładowania	2A
Maksymalny ciągły prąd rozładowania	2A
Zabezpieczenie nadprądowe	3A
Wymiary	40 x 4 x 3 mm
Ilość w zestawie	1 szt.

Zawartość zestawu

• 1 x moduł zabezpieczenia BMS/PCM Avifly 1S Li-Ion 18650 3.7V 3A

Najczęściej zadawane pytania

Czy ten moduł nadaje się do jednego ogniwa 18650?

Tak. Moduł jest przeznaczony do pojedynczego ogniwa Li-Ion 18650 o napięciu nominalnym 3.7V, czyli do konfiguracji 1S.

Czy ten BMS ładuje ogniwo 18650?

Nie. Moduł pełni funkcję zabezpieczenia PCM/BMS. Do ładowania ogniwa należy użyć ładowarki lub układu ładowania z prawidłowym profilem CC/CV dla ogniw Li-Ion.

Jaki prąd obsługuje ten moduł?

Maksymalny ciągły prąd ładowania 2A, maksymalny ciągły prąd rozładowania 2A oraz zabezpieczenie nadprądowe 3A.

Czy moduł nadaje się do pakietu 2S lub 3S?

Nie. Ten moduł jest przeznaczony do jednego ogniwa 1S. Do pakietów wielocelowych trzeba użyć BMS dobranego do liczby ogniw w szeregu.

Rada eksperta Avifly: Przy pracy z ogniwami 18650 najlepiej nie lutować długo bezpośrednio do biegunów ogniwa. Bezpieczniejszą metodą jest zgrzewanie taśmy niklowej i lutowanie przewodów oraz modułu do przygotowanych wyprowadzeń.
