Moduł Przetwornicy Avifly LM2596 DC-DC Buck - Obniżający napięcie, woltomierz LED, 4.5-40V

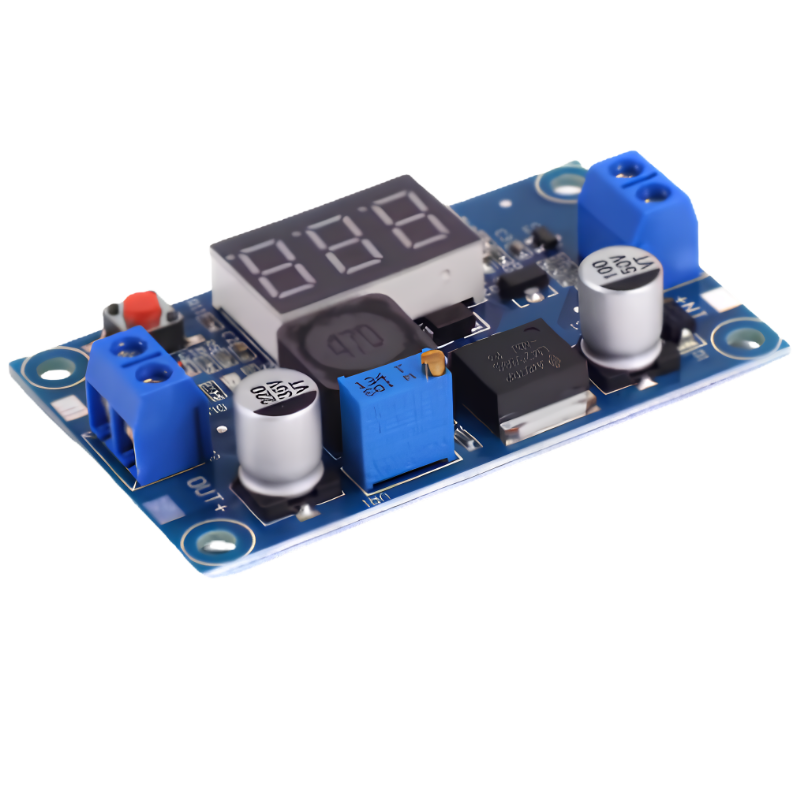

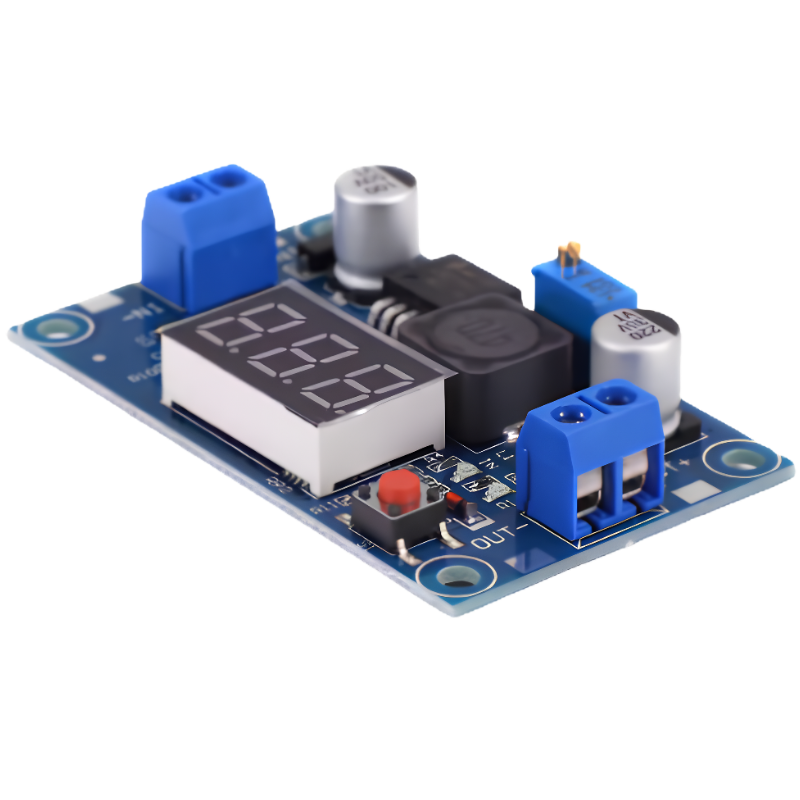

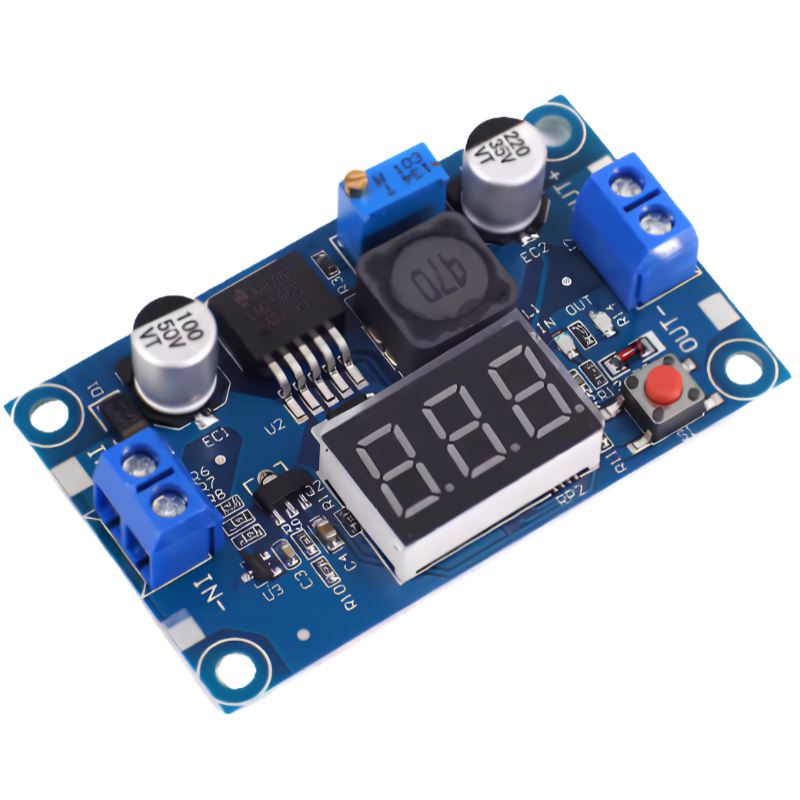

Moduł przetwornicy Avifly LM2596 DC-DC Buck z woltomierzem LED

Moduł przetwornicy Avifly LM2596 to regulowany konwerter DC-DC typu Buck, przeznaczony do obniżania napięcia z zakresu 4.5-40 V do regulowanego wyjścia 1.25-37 V. Sprawdza się w projektach DIY, elektronice warsztatowej, prototypowaniu oraz zasilaniu układów, które wymagają niższego napięcia niż dostępne źródło zasilania.

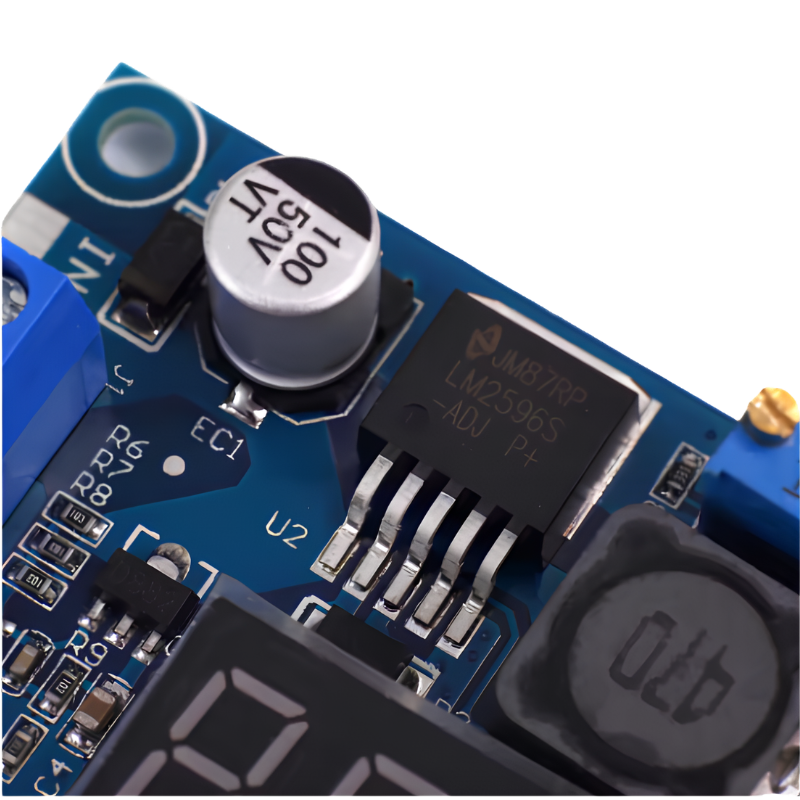

Układ oparty na przetwornicy LM2596ADJ pozwala zasilać mikrokontrolery, moduły LED, wentylatory, niewielkie układy elektroniczne i inne odbiorniki DC, o ile pobór prądu mieści się w możliwościach modułu. Wbudowany wyświetlacz LED z funkcją woltomierza ułatwia kontrolę napięcia bez konieczności ciągłego podłączania miernika.

Najważniejsze cechy

• Regulacja napięcia wyjściowego 1.25-37 V - pozwala dopasować zasilanie do konkretnego układu elektronicznego.
• Napięcie wejściowe 4.5-40 V - moduł można stosować z zasilaczami DC, akumulatorami i innymi źródłami napięcia stałego.
• Praca jako przetwornica obniżająca Buck - napięcie wejściowe musi być wyższe od napięcia wyjściowego o około 1.5 V lub więcej.
• Wbudowany wyświetlacz LED - pokazuje aktualnie mierzone napięcie i ułatwia szybkie ustawienie wartości wyjściowej.
• Pomiar napięcia wejściowego lub wyjściowego - przełączanie odbywa się przyciskiem na module.
• Prąd wyjściowy do 3 A - zalecana praca ciągła do około 2 A; przy wyższym obciążeniu należy zadbać o odprowadzanie ciepła.

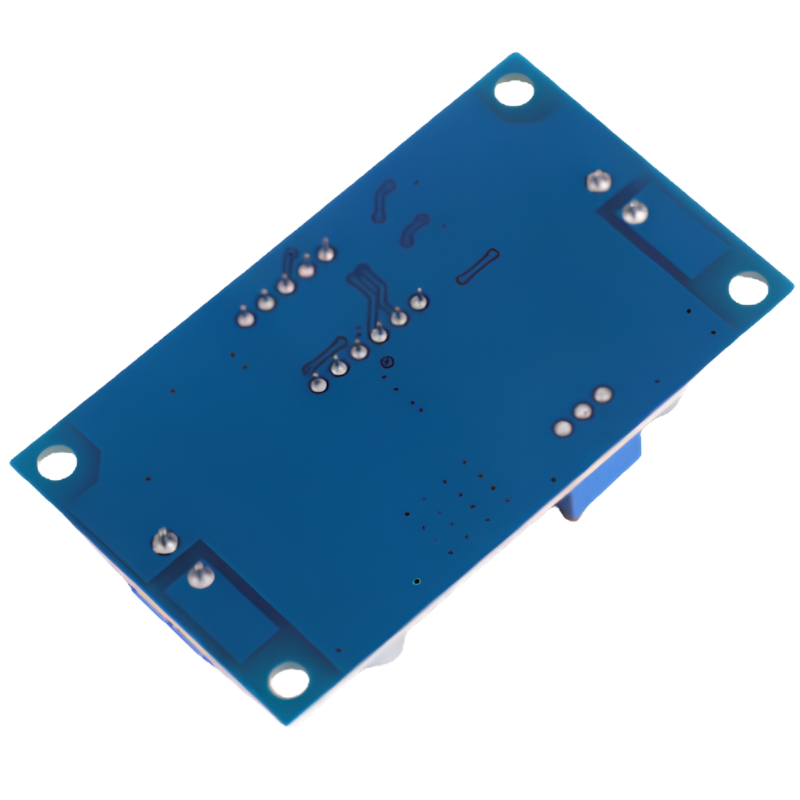

• Kompaktowa płytka FR4 - rozmiar 66 x 36 x 14 mm ułatwia montaż w prototypach, obudowach i małych urządzeniach.

Największe zalety w praktyce

• Szybkie ustawienie napięcia bez dodatkowego miernika - wbudowany woltomierz LED skraca czas konfiguracji układu.
• Uniwersalne zastosowanie warsztatowe - jeden moduł może obsłużyć wiele projektów wymagających różnych napięć DC.
• Regulowane wyjście - dobre rozwiązanie do testów prototypów, zasilania LED, mikrokontrolerów i drobnej elektroniki.
• Pamięć ustawień pomiaru - moduł zapisuje wybrane ustawienie także po wyłączeniu i ponownym uruchomieniu.

Dla kogo jest ten moduł?

• Dla osób budujących własne zasilacze regulowane DC do elektroniki i projektów DIY.
• Dla serwisów i hobbystów, którzy potrzebują prostego obniżania napięcia w układach testowych.
• Dla użytkowników zasilających mikrokontrolery, moduły LED, wentylatory lub drobne urządzenia DC.
• Dla osób, które chcą mieć podgląd napięcia bez osobnego woltomierza panelowego.

Dla kogo NIE jest?

• Nie jest to przetwornica podwyższająca napięcie - nie zwiększy napięcia powyżej napięcia wejściowego.
• Nie jest przeznaczona do zasilania urządzeń wymagających napięcia AC.
• Nie jest najlepszym wyborem do stałej pracy przy wysokim prądzie bez dodatkowego chłodzenia.
• Nie zastępuje gotowego zasilacza laboratoryjnego z pełnym zestawem zabezpieczeń i obudową.

Jak działa przetwornica Buck LM2596?

Przetwornica Buck obniża napięcie stałe DC z wyższego poziomu do niższego. W praktyce oznacza to, że moduł może przyjąć np. napięcie z akumulatora, zasilacza lub instalacji DC i obniżyć je do wartości wymaganej przez konkretny układ.

Warunek działania jest prosty: napięcie wejściowe musi być wyższe od napięcia wyjściowego. Dane źródłowe wskazują minimalną różnicę około 1.5 V. Jeśli różnica będzie zbyt mała, przetwornica nie utrzyma stabilnego napięcia na wyjściu.

Wbudowany woltomierz LED

Moduł ma zintegrowany wyświetlacz LED, który pokazuje mierzone napięcie. Według danych źródłowych zakres pomiaru woltomierza wynosi 0-40 V, a błąd pomiaru wynosi około ±0.05 V. Dla poprawnej dokładności woltomierza zalecane jest napięcie wejściowe 4.5 V lub wyższe.

Przycisk na module pozwala przełączać pomiar między napięciem wejściowym i wyjściowym. Ustawienie jest zapisywane, więc po wyłączeniu i ponownym włączeniu moduł zachowuje wybrany tryb wskazań.

Specyfikacja techniczna

Parametr	Wartość
Typ produktu	Regulowana przetwornica DC-DC Buck
Układ	LM2596ADJ
Napięcie wejściowe	4.5-40 V DC
Napięcie wyjściowe	1.25-37 V DC, regulowane
Typ konwersji	Obniżanie napięcia
Minimalna różnica Vin-Vout	Około 1.5 V lub więcej
Prąd wyjściowy	Do 3 A
Zalecany prąd pracy	Do około 2 A
Wyświetlacz	LED z funkcją woltomierza
Zakres pomiaru woltomierza	0-40 V
Dokładność pomiaru woltomierza	Około ±0.05 V
Materiał płytki	FR4 + elementy elektroniczne
Kolor płytki	Niebieski
Wymiary produktu	66 x 36 x 14 mm
Waga opakowania	23 g/szt.

Zastosowanie

• Regulowane zasilacze DIY.
• Prototypowanie układów elektronicznych.
• Zasilanie mikrokontrolerów i modułów logicznych.
• Regulacja napięcia dla modułów LED.
• Obniżanie napięcia z akumulatorów i zasilaczy DC.
• Warsztatowe testowanie układów wymagających stabilizowanego napięcia.

Zawartość zestawu

• 1 x moduł przetwornicy Avifly LM2596 DC-DC Buck z wyświetlaczem LED

FAQ - najczęściej zadawane pytania

Czy ten moduł podwyższa napięcie?

Nie. To przetwornica obniżająca typu Buck. Napięcie wejściowe musi być wyższe od napięcia wyjściowego o około 1.5 V lub więcej.

Jaki prąd można pobrać z wyjścia?

Prąd wyjściowy do 3 A. Do pracy ciągłej zalecane jest około 2 A, a przy wyższym obciążeniu trzeba zadbać o lepsze odprowadzanie ciepła.

Czy do ustawienia napięcia potrzebny jest osobny miernik?

Moduł ma wbudowany wyświetlacz LED z funkcją woltomierza. Do precyzyjnych prac serwisowych warto jednak zweryfikować ustawione napięcie zewnętrznym multimetrem.

Czy moduł nadaje się do zasilania mikrokontrolera?

Tak, o ile ustawione napięcie i pobór prądu są zgodne z wymaganiami konkretnego mikrokontrolera lub płytki rozwojowej.

Rada eksperta Avifly: Przed podłączeniem docelowego układu ustaw napięcie wyjściowe bez obciążenia i sprawdź je multimetrem. To prosta procedura, która chroni elektronikę przed przypadkowym podaniem zbyt wysokiego napięcia.
