Odbiornik RC RadioMaster XR3 Nano ExpressLRS - Antenna Diversity, 2.4GHz / Sub-G 900MHz, wariant DB lub 2400

Odbiornik RC RadioMaster XR3 Nano ExpressLRS - Antenna Diversity

RadioMaster XR3 Nano to kompaktowy odbiornik ExpressLRS z obsługą pasma 2.4GHz oraz Sub-G 900MHz, przeznaczony do modeli RC i dronów FPV wymagających stabilnego linku sterowania w małej, lekkiej formie.

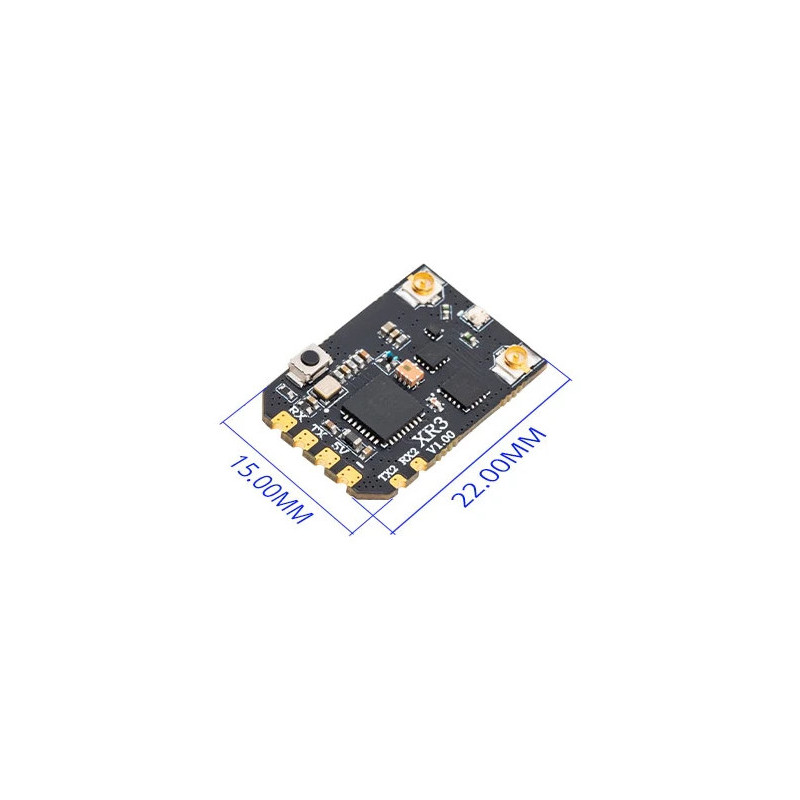

Model XR3 wykorzystuje układ radiowy LR1121, mikrokontroler ESP32C3 oraz dwa złącza antenowe IPEX-1. Dzięki temu odbiornik może pracować z dwoma antenami T i obsługiwać anten diversity, co pomaga utrzymać stabilniejszy sygnał podczas lotu, zmiany orientacji modelu i pracy w trudniejszym środowisku radiowym.

Warianty produktu

• DB - Dual Band: zestaw z dwiema antenami Dual-Band, pozwalającymi na pracę w 2.4GHz i Sub-G 900MHz bez wymiany anten przy zmianie pasma.
• 2400 - 2.4GHz: zestaw z dwiema antenami 2.4GHz, przeznaczony do typowych konfiguracji ExpressLRS 2.4GHz.

Dla kogo jest ten odbiornik?

• Dla pilotów FPV korzystających z systemu ExpressLRS i szukających lekkiego odbiornika do drona lub modelu RC.

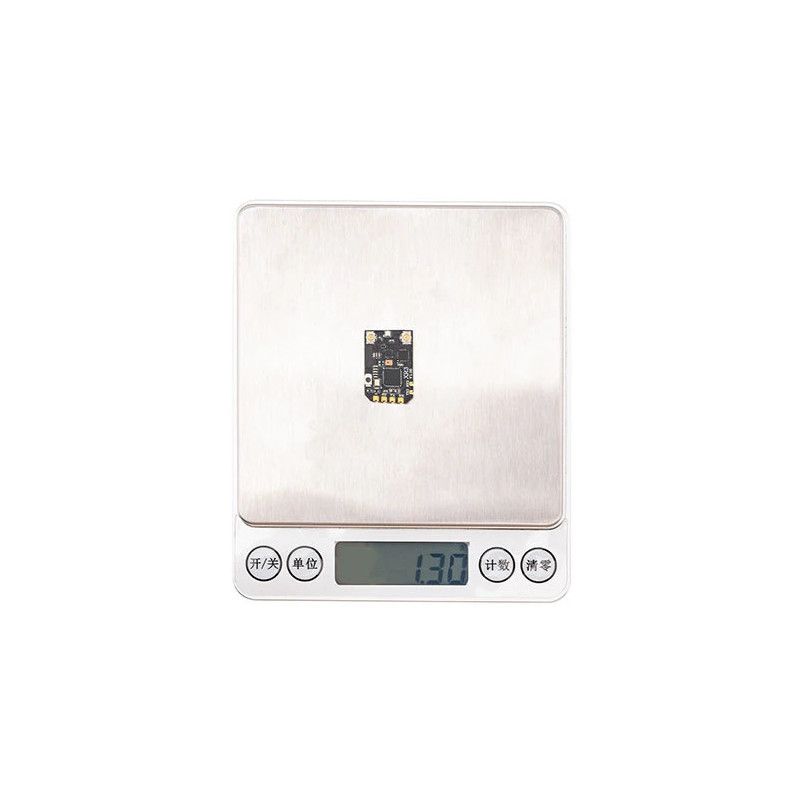

• Dla konstrukcji, w których liczy się niska masa - sam odbiornik waży 1,3 g bez anten.
• Dla osób, które chcą mieć odbiornik z anten diversity, a nie pojedynczą anteną.
• Dla użytkowników, którzy chcą konfigurować odbiornik i aktualizować firmware przez Wi-Fi WebUI.
• Dla zaawansowanych konfiguracji, gdzie przydaje się dodatkowy port UART.

Dla kogo NIE jest?

• Nie jest to odbiornik PWM do bezpośredniego podłączania serw bez kontrolera lub odpowiedniego konwertera.
• Nie jest to odbiornik do systemów FrSky, TBS Crossfire ani innych protokołów innych niż ExpressLRS.
• Wariant 2400 nie jest optymalnym wyborem, jeśli planujesz regularnie latać na Sub-G 900MHz bez wymiany anten.
• Nie jest to moduł nadawczy do aparatury - to odbiornik montowany w modelu.

Najważniejsze cechy

• Antenna Diversity: dwa złącza IPEX-1 i przełączanie anten poprawiają stabilność odbioru w różnych orientacjach modelu.
• ExpressLRS 2.4GHz / Sub-G 900MHz: odbiornik obsługuje oba zakresy częstotliwości, a dobór anten zależy od wybranego wariantu zestawu.

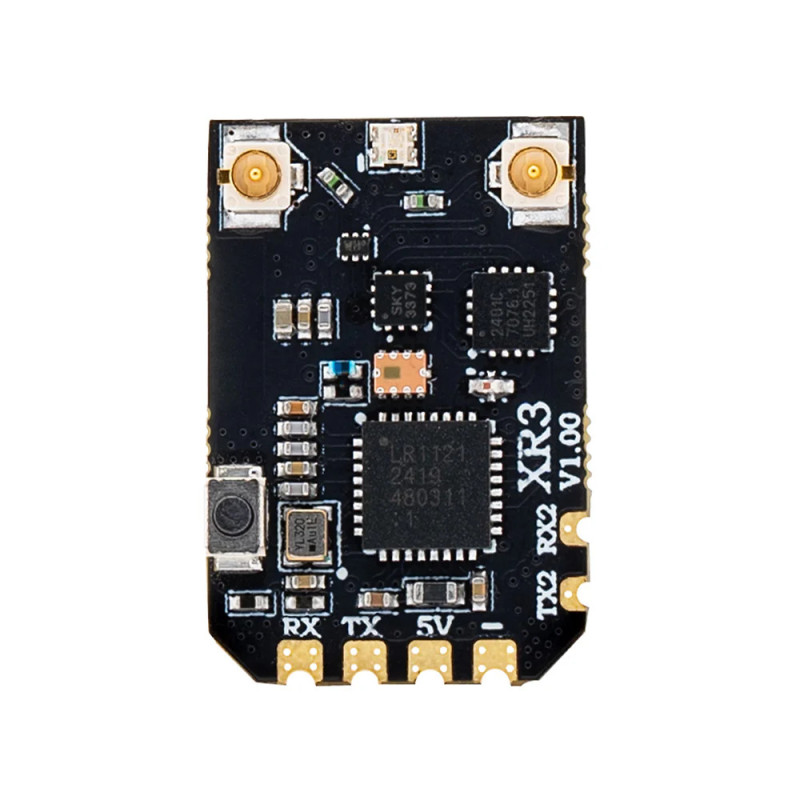

• LR1121: nowoczesny układ RF stosowany w odbiornikach wielopasmowych ExpressLRS.

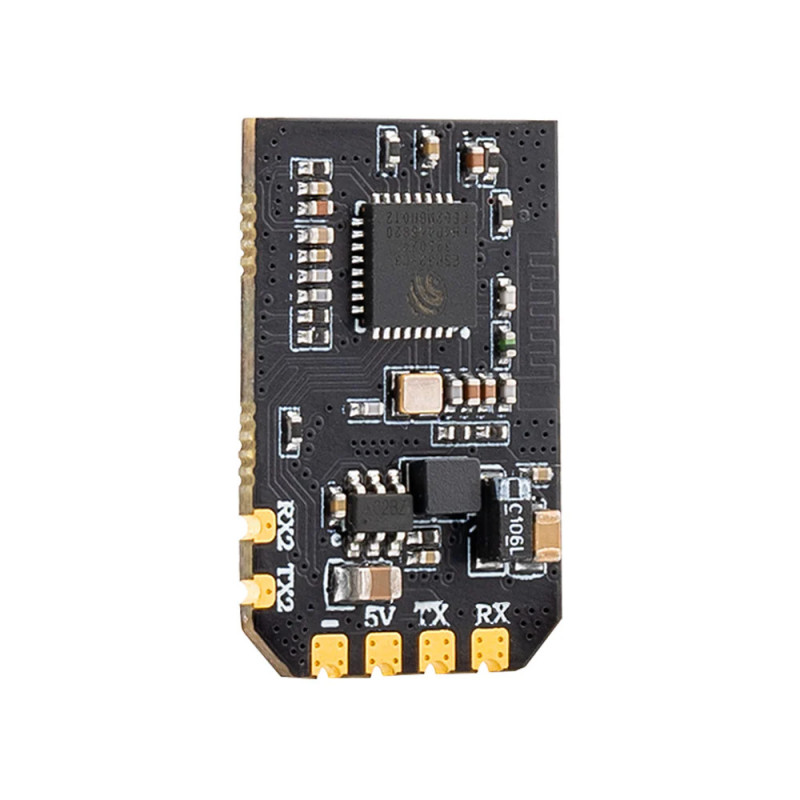

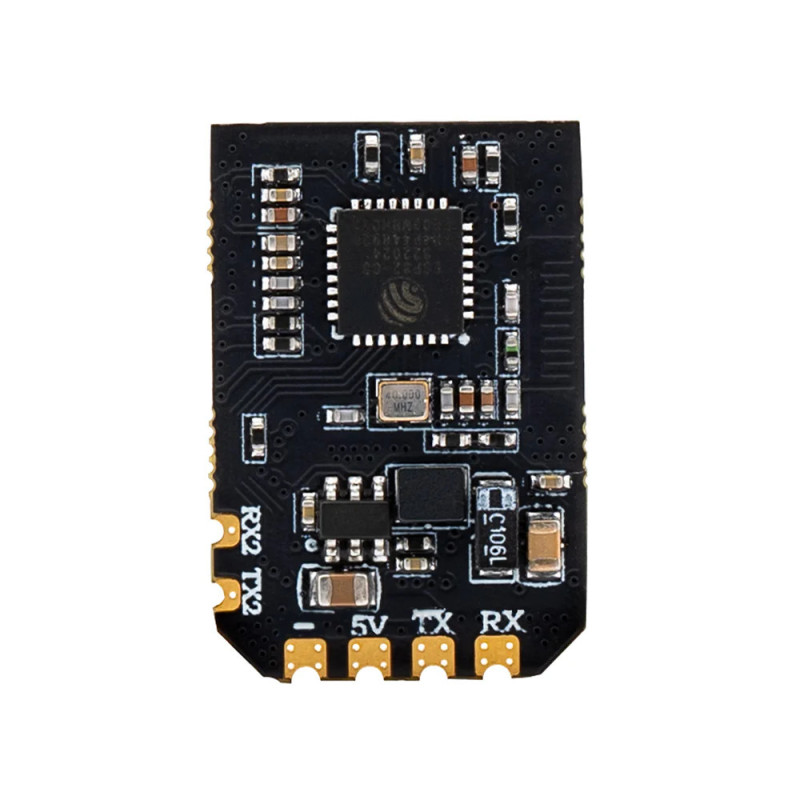

• ESP32C3: wydajny mikrokontroler odpowiadający za obsługę odbiornika i funkcji konfiguracyjnych.
• Wi-Fi WebUI: wygodna konfiguracja i aktualizacja firmware z poziomu komputera lub telefonu.
• CRSF: standardowy interfejs komunikacji z kontrolerem lotu w konfiguracjach ExpressLRS.
• Dodatkowy UART: drugi interfejs magistrali daje większą elastyczność przy konfiguracji modelu.

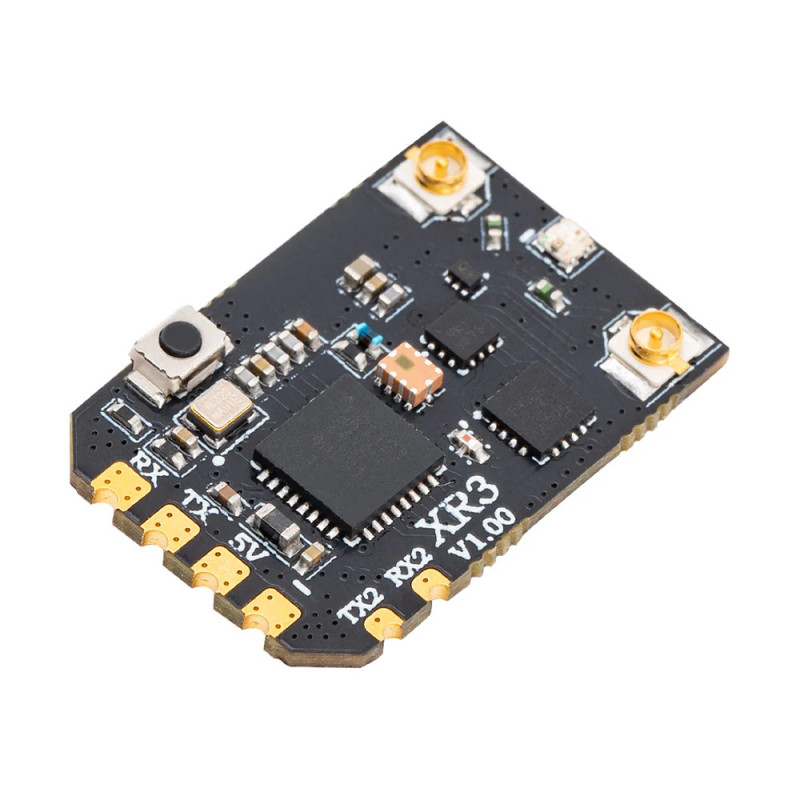

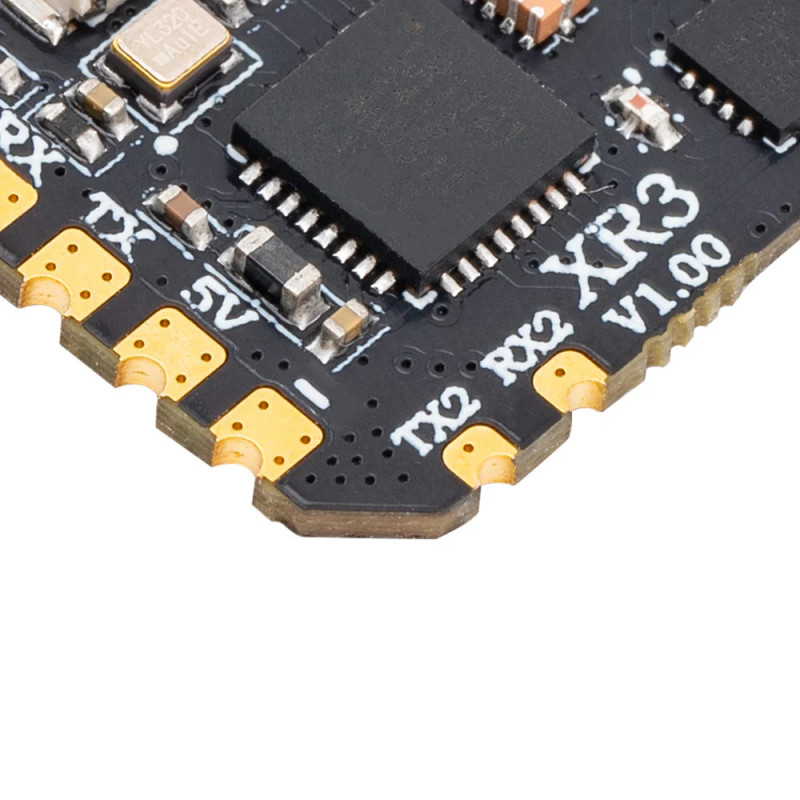

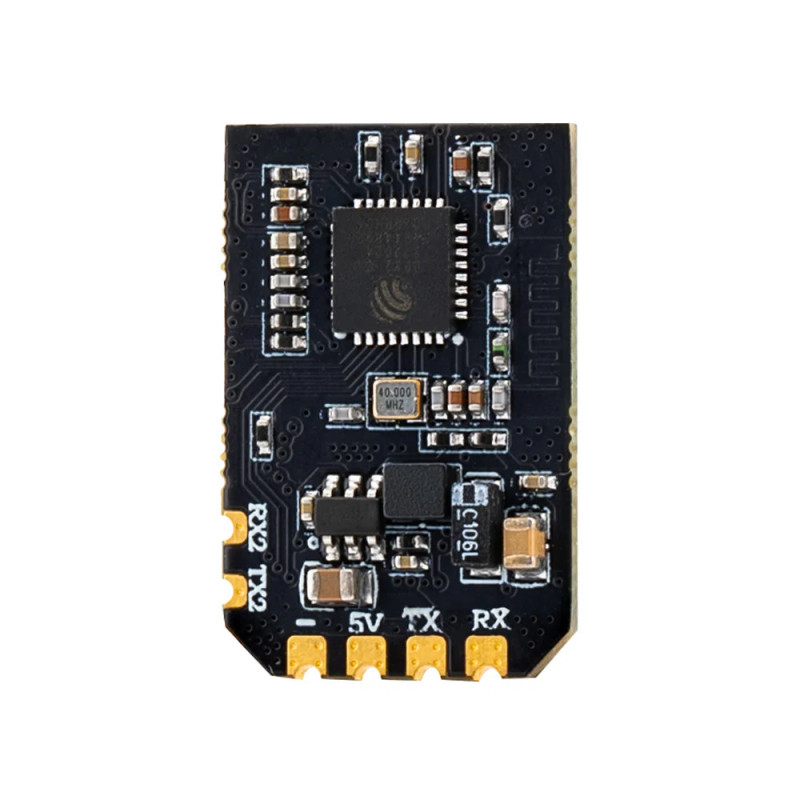

• Pady typu castellated: ułatwiają lutowanie przewodów w małych konstrukcjach FPV.

Największe zalety w praktyce

• Stabilniejszy link RC: anten diversity pomaga ograniczyć problemy wynikające z zasłaniania anteny przez ramę, akumulator lub elektronikę.
• Elastyczność pasma: wersja DB pozwala przełączać się między 2.4GHz i Sub-G 900MHz bez zmiany anten.
• Niska masa: 1,3 g bez anten sprawia, że XR3 nadaje się także do lekkich buildów FPV.
• Łatwiejszy serwis: Wi-Fi i WebUI ograniczają konieczność używania dodatkowych adapterów przy konfiguracji i aktualizacji.

Antenna Diversity - po co są dwie anteny?

W locie model cały czas zmienia położenie względem aparatury. Rama, akumulator, karbon i przewody mogą częściowo zasłaniać antenę. W odbiorniku z diversity system może korzystać z dwóch anten, co zwiększa odporność linku na chwilowe osłabienie sygnału.

RadioMaster XR3 wykorzystuje układ Skyworks RFX2401C, który zapewnia LNA dla poprawy odbioru, PA dla telemetrii do 100 mW oraz obsługę przełączania anten.

DB czy 2400 - który wariant wybrać?

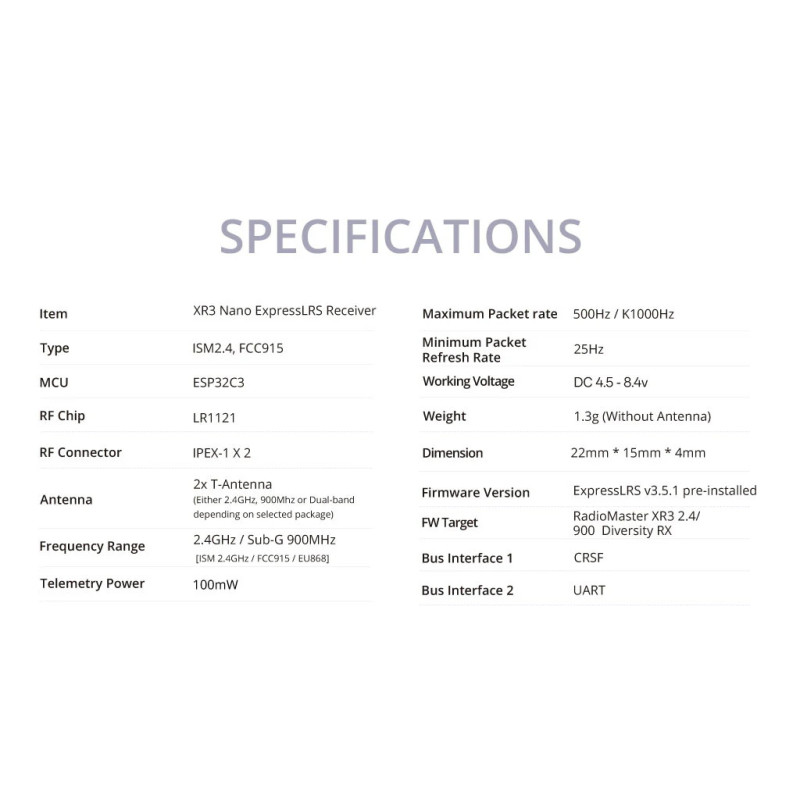

Specyfikacja techniczna

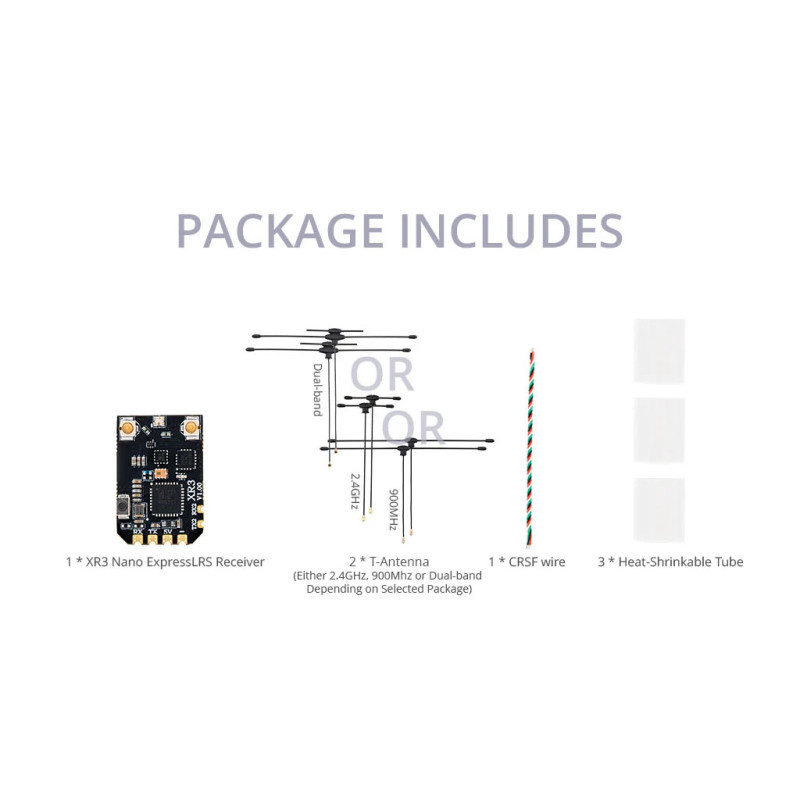

Zawartość zestawu

• 1 x odbiornik RadioMaster XR3 Nano Multi-Frequency Antenna Diversity ExpressLRS Receiver

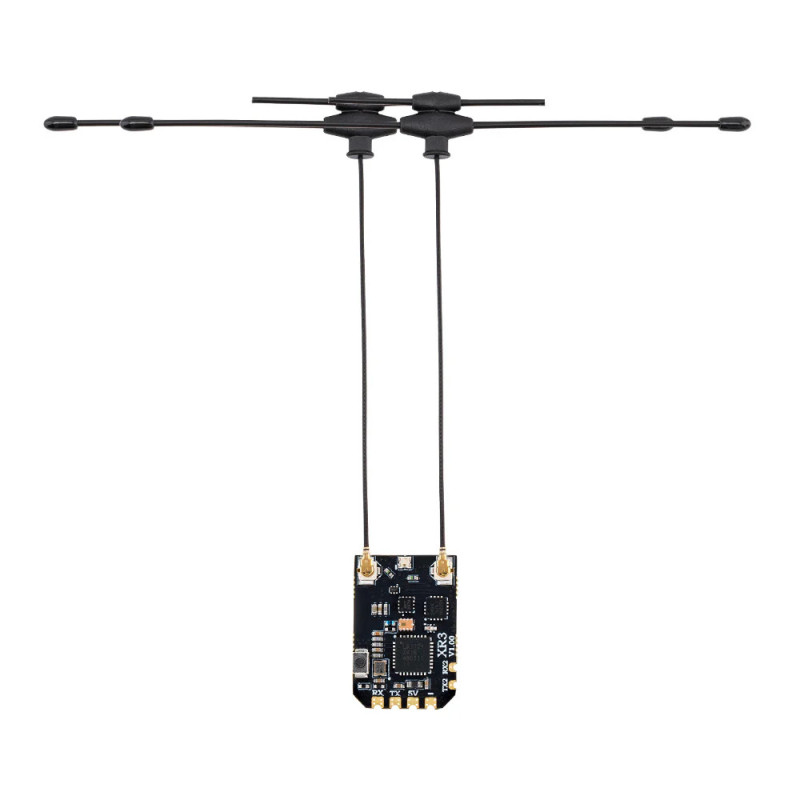

• 2 x antena T - typ anteny zależny od wybranego wariantu: 2.4GHz, 900MHz lub Dual-Band
• 1 x przewód CRSF
• 3 x koszulka termokurczliwa
• 1 x karta instrukcji

FAQ - najczęściej zadawane pytania

Tak. Odbiornik obsługuje ExpressLRS 2.4GHz. Wariant 2400 jest dostarczany z dwiema antenami 2.4GHz i jest przeznaczony do typowych konfiguracji ELRS 2.4GHz.

Wariant DB ma dwie anteny Dual-Band, które pozwalają korzystać z 2.4GHz i Sub-G 900MHz bez zmiany anten. Wariant 2400 ma dwie anteny 2.4GHz i jest przeznaczony głównie do pracy w paśmie 2.4GHz.

Tak. XR3 Nano ma dwa złącza IPEX-1 i obsługuje antenna diversity, co pomaga utrzymać stabilniejszy sygnał w zmiennej orientacji modelu.

Odbiornik komunikuje się przez CRSF i UART. W Betaflight należy ustawić odpowiedni UART jako Serial RX, a w konfiguracji odbiornika wybrać tryb Serial-based receiver oraz provider CRSF.

Tak. Producent podaje, że odbiornik ma fabrycznie wgrany ExpressLRS v3.5.1, a target firmware to RadioMaster XR3 2.4/900 Diversity RX.

Rada eksperta Avifly: W małych dronach FPV nie prowadź obu anten równolegle tuż obok siebie. Rozsuń je i ustaw pod innym kątem, aby realnie wykorzystać zalety antenna diversity.
