Adapter RadioMaster ERS Sensor UART do Dual PWM - JST-GH na 3-pin servo i 1-pin Dupont

Adapter RadioMaster ERS Sensor UART do Dual PWM

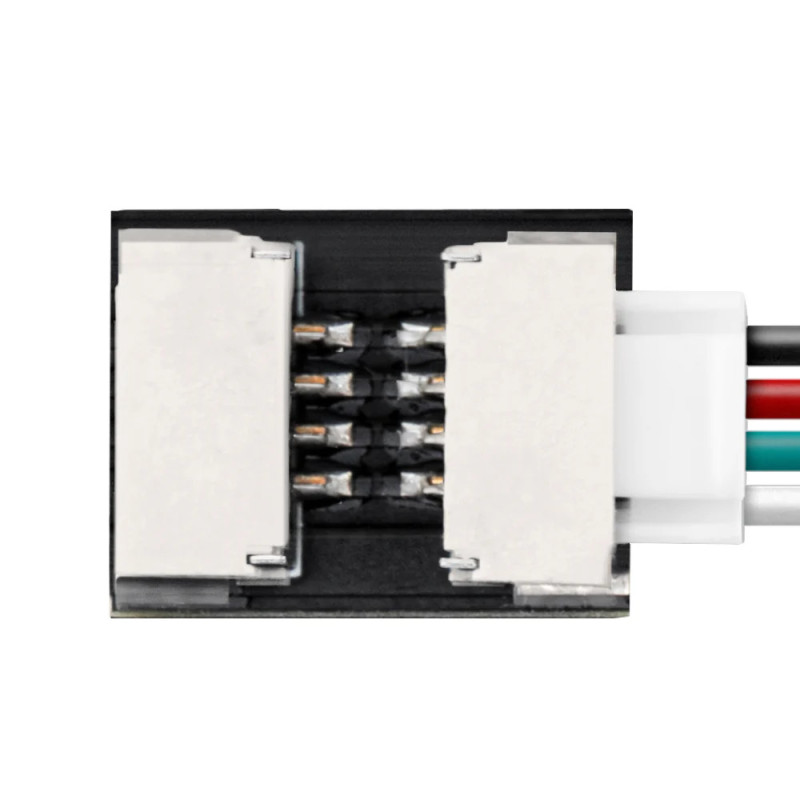

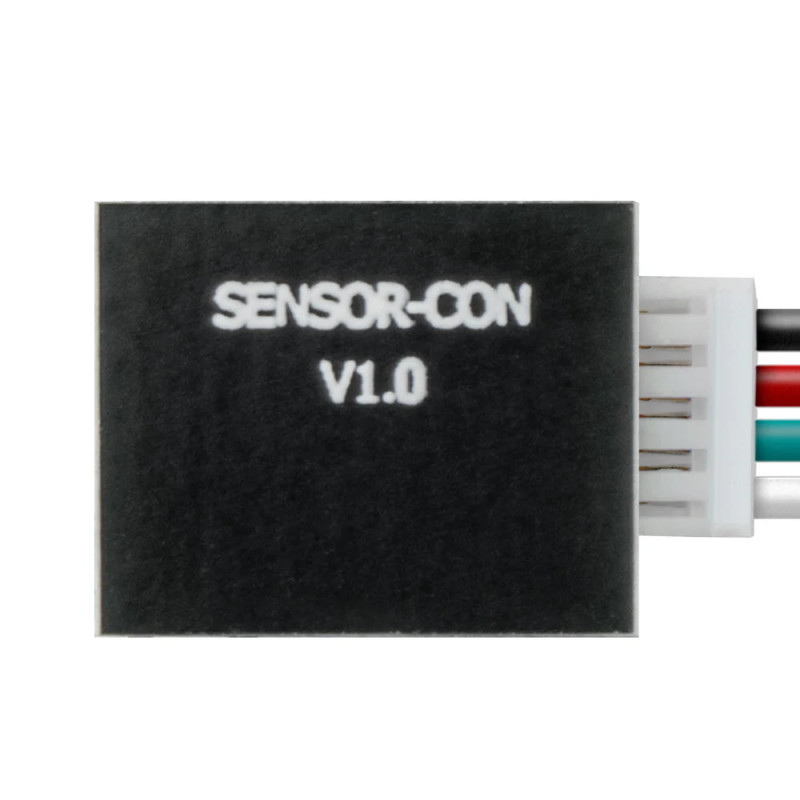

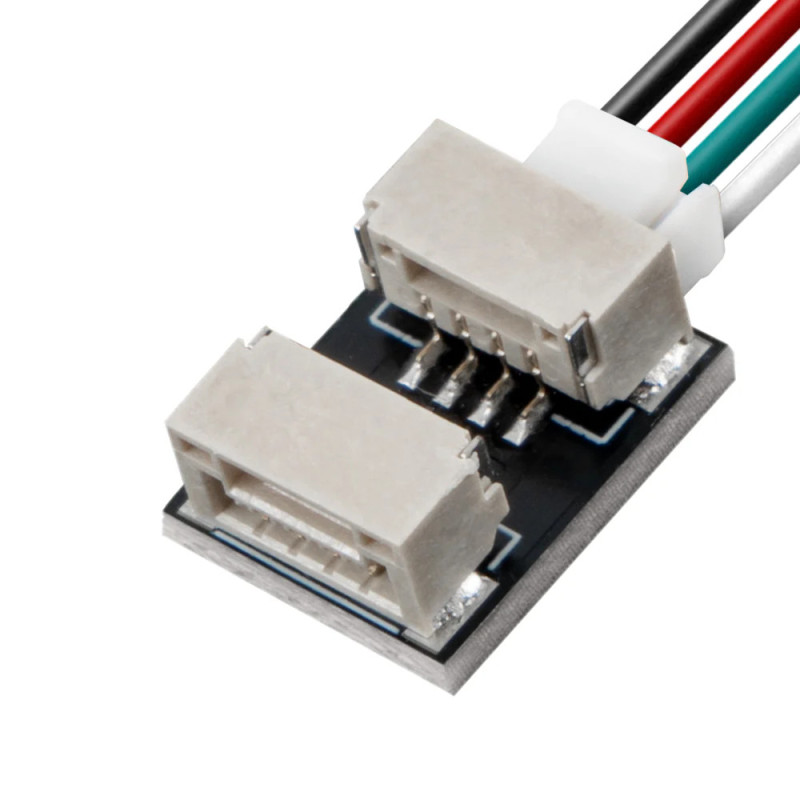

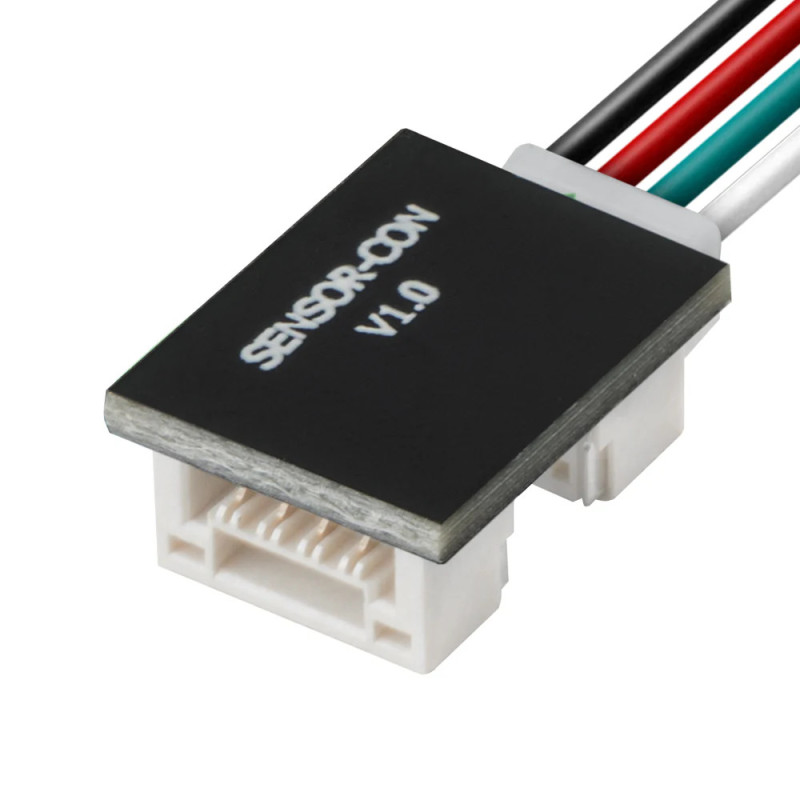

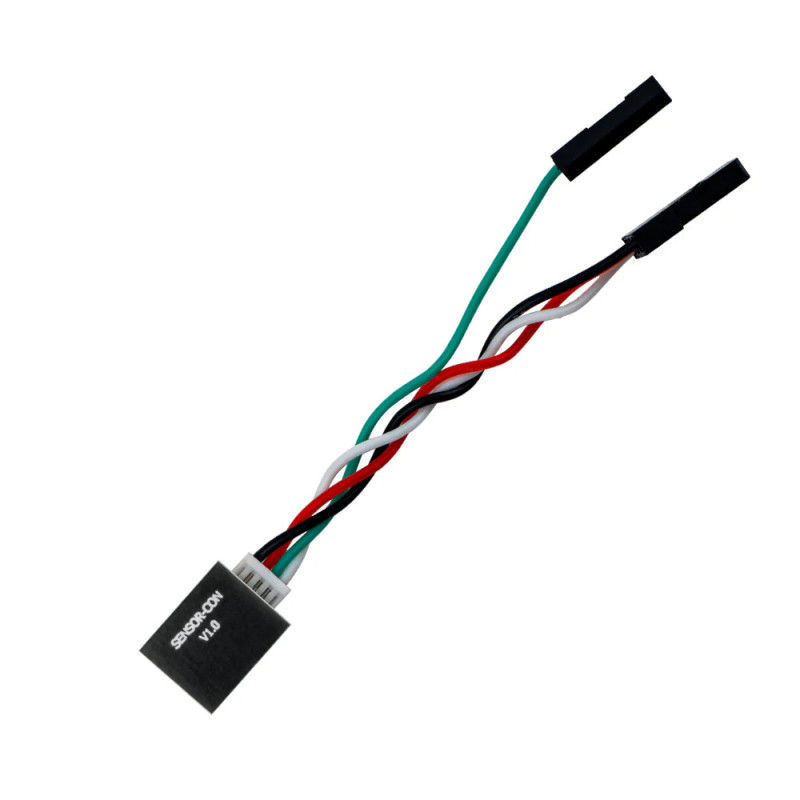

Adapter RadioMaster ERS Sensor UART to Dual PWM służy do podłączenia sensora ERS do odbiornika PWM ExpressLRS, także wtedy, gdy odbiornik nie ma dedykowanego portu UART. Płytka wyprowadza złącze JST-GH UART sensora na dwa połączenia: 3-pin servo oraz 1-pin Dupont, co pozwala użyć dwóch kanałów PWM jako linii TX i RX.

To praktyczne rozwiązanie dla modeli RC, w których chcesz korzystać z telemetrii ERS, ale odbiornik nie oferuje typowego, plug-and-play portu UART. Po poprawnym przypisaniu kanałów w Web UI odbiornika lub przez skrypt ExpressLRS LUA, sensor może pracować z odbiornikiem PWM bez zajmowania dodatkowych, dedykowanych portów.

Najważniejsze cechy

• Adapter do sensorów RadioMaster ERS - umożliwia podłączenie sensora UART do odbiornika PWM ExpressLRS.
• Wyjście na dwa kanały PWM - dwa wyjścia PWM mogą zostać przypisane jako TX i RX.
• Złącza JST-GH, 3-pin servo i 1-pin Dupont - adapter upraszcza fizyczne połączenie sensora z odbiornikiem.
• Niska masa 1.81 g - element nie obciąża zauważalnie modelu RC.
• Rozmiar 85 mm - gotowy przewód-adapter do montażu w modelu bez lutowania złącza JST-GH po stronie sensora.
• W zestawie koszulki termokurczliwe - pozwalają zabezpieczyć połączenia po montażu.

Dla kogo jest ten adapter?

• Dla użytkownika sensorów RadioMaster ERS, który chce podłączyć je do odbiornika PWM ExpressLRS.
• Dla osób, które mają odbiornik bez dedykowanego portu UART, ale z wolnymi kanałami PWM.
• Dla modelarzy RC, którzy chcą dodać telemetrię, zachowując pozostałe kanały PWM dla serw lub regulatorów ESC.
• Dla serwisu i warsztatu FPV/RC, gdzie liczy się szybkie, powtarzalne i czyste podłączenie sensora.

Dla kogo NIE jest?

• Nie jest to adapter do odbiorników, w których nie da się przypisać kanałów PWM jako TX i RX.
• Nie zastępuje konfiguracji w ExpressLRS - kanały trzeba ustawić w Web UI odbiornika lub przez skrypt LUA.
• Nie jest to adapter do standardowego sterowania serwami - jego przeznaczeniem jest połączenie sensora UART z odbiornikiem PWM ExpressLRS.

Jak działa podłączenie UART przez kanały PWM?

Sensor ERS korzysta ze złącza UART, natomiast wiele odbiorników PWM ExpressLRS nie ma osobnego, wygodnego portu UART na obudowie lub płytce. Adapter pozwala rozdzielić sygnały sensora na dwa fizyczne wyjścia, które można podpiąć do wybranych kanałów PWM odbiornika.

Po stronie konfiguracji odbiornika dwa kanały PWM należy przestawić na funkcje TX i RX. Producent wskazuje dwie metody konfiguracji: przez Web UI w trybie WiFi albo przez skrypt ExpressLRS LUA.

Największe zalety w praktyce

• Większa elastyczność montażu - sensor ERS można podłączyć także do odbiorników bez typowego portu UART.
• Mniej przeróbek przewodów - adapter redukuje potrzebę ręcznego zarabiania przewodów JST-GH.
• Porządek w instalacji - gotowe zakończenia 3-pin servo i 1-pin Dupont ułatwiają prowadzenie przewodów w modelu.
• Niska masa - 1.81 g jest akceptowalne nawet w mniejszych modelach, gdzie każdy gram ma znaczenie.

Specyfikacja techniczna

Parametr	Wartość
Marka	RadioMaster
Model	ERS Sensor UART to Dual PWM Adapter
Typ produktu	Adapter sensora UART do odbiornika PWM ExpressLRS
Typ złącza	JST-GH do 3-pin servo / 1-pin Dupont
Rozmiar	85 mm
Waga	1.81 g
Konfiguracja odbiornika	Przypisanie dwóch wyjść PWM jako TX i RX przez Web UI lub ExpressLRS LUA
Przeznaczenie	Sensory ERS i odbiorniki PWM ExpressLRS bez dedykowanego portu UART

Zawartość zestawu

• 1 x Adapter RadioMaster ERS Sensor UART to Dual PWM
• 2 x przezroczysta koszulka termokurczliwa

FAQ - najczęściej zadawane pytania

Czy ten adapter sam konwertuje protokół UART na PWM?

Nie należy traktować go jako aktywnego konwertera protokołu. Adapter służy do fizycznego wyprowadzenia połączenia sensora UART na dwa kanały PWM odbiornika, które trzeba przypisać jako TX i RX w konfiguracji ExpressLRS.

Czy adapter działa z każdym odbiornikiem PWM?

Producent wskazuje zastosowanie z większością odbiorników PWM ExpressLRS, także bez dedykowanego portu UART. Warunek praktyczny jest taki, że odbiornik musi pozwalać na przypisanie dwóch wyjść PWM jako TX i RX.

Jak skonfigurować kanały PWM jako TX i RX?

Producent podaje dwie metody: przez Web UI odbiornika w trybie WiFi lub przez skrypt ExpressLRS LUA. Po tej konfiguracji sensor ERS może działać z odbiornikiem PWM.

Czy adapter nadaje się do modeli samolotów RC?

Tak, jego zastosowanie dotyczy odbiorników PWM ExpressLRS, które często pracują w samolotach, szybowcach i modelach RC z serwami. Trzeba jednak upewnić się, że w danym odbiorniku można przeznaczyć dwa kanały PWM na TX i RX.

Rada eksperta Avifly: Przed zamknięciem modelu sprawdź w Web UI odbiornika, czy wybrane kanały rzeczywiście pracują jako TX i RX. Przy sensorach telemetrycznych błędne przypisanie kanałów zwykle wygląda jak "martwy sensor", mimo że problemem jest tylko konfiguracja portów.
