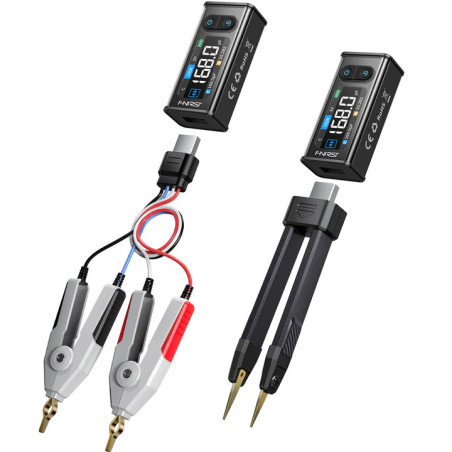

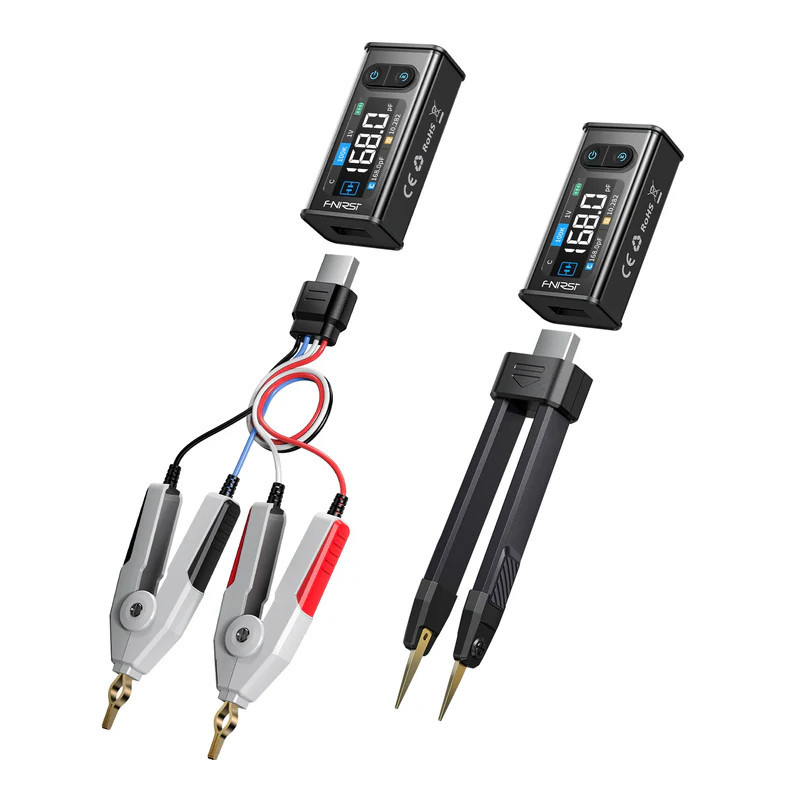

Miernik LCR ESR FNIRSI LCR-ST2 2-w-1 Tweezers/Kelvin — Standard / Plus

Kompaktowy miernik LCR 100 kHz z pomiarem ESR, trybem pęsety i Kelvin-Clip oraz pełnym zakresem 100 Hz–100 kHz

FNIRSI LCR-ST2 to precyzyjny, dwutrybowy miernik LCR do profesjonalnych zastosowań elektronicznych. Łączy funkcję pęsety pomiarowej dla elementów SMD oraz czteroprzewodowego pomiaru Kelvin-Clip dla komponentów THT i elementów dużych gabarytów. Oferuje pomiary R/C/L, ESR, D/Q/Z/X/θ, diod oraz napięcia do ±30 V. Dostępne są trzy wersje testu: Standard oraz Plus z sondą Kelvin.

Urządzenie obsługuje pięć częstotliwości testowych (100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz), automatyczne rozpoznawanie elementów, pełny sweep częstotliwości 100 Hz–100 kHz oraz inteligentne sortowanie tolerancji. Lekka konstrukcja (≈60 g), magnetyczny uchwyt oraz bateria 300 mAh sprawiają, że LCR-ST2 idealnie sprawdza się w laboratorium, warsztacie i terenie.

Najważniejsze cechy

• • Dokładny pomiar R/C/L w szerokim zakresie: 10 mΩ–10 MΩ, 1 pF–22 mF, 1 μH–10 H
• • Pełne parametry elektryczne: ESR, D, Q, Z, X, kąt fazowy θ
• • Pięć częstotliwości testowych: 100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz
• • Cztery poziomy RMS: 0.1 V / 0.3 V / 0.6 V / 1.0 V
• • Tryb Sweep 100 Hz–100 kHz do analizy częstotliwościowej
• • Automatyczne rozpoznawanie R/C/L + inteligentne sortowanie tolerancji
• • Test diod ≤ 0.7 V i pomiar napięcia ±30 V
• • Tryb dual-mode: precyzyjna pęseta + pomiar Kelvin 4-wire (wersja Plus)
• • Funkcje HOLD / MIN / MAX i dual-parameter display
• • Automatyczna zmiana orientacji ekranu
• • Wyświetlacz 1.47" HD o wysokiej czytelności
• • Magnetyczna konstrukcja i obudowa odporna na warunki terenowe
• • Akumulator 300 mAh + ładowanie USB-C

Specyfikacja techniczna

• • Model: FNIRSI LCR-ST2
• • Zakres pomiaru oporu: 10 mΩ–10 MΩ
• • Zakres pomiaru pojemności: 1 pF–22 mF
• • Zakres pomiaru indukcyjności: 1 μH–10 H
• • Test częstotliwości: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• • Poziomy RMS: 0.1/0.3/0.6/1.0 V
• • Diody: ≤ 0.7 V
• • Napięcie DC: ±30 V
• • Wyświetlacz: 1.47" HD
• • Zasilanie: 300 mAh (USB-C)
• • Wymiary: 31 × 170.7 × 20.3 mm
• • Waga: ok. 60.8 g

Porównanie wersji LCR-ST2 Standard i Plus

Zawartość zestawu

Wersja Standard:

• • LCR-ST2 Tweezers
• • Etui
• • Końcówka zakrzywiona
• • Płytka zwarciowa
• • Kabel USB-C

Wersja Plus:

• • LCR-ST2 Tweezers
• • Kelvin Test Clip
• • Etui
• • Końcówka zakrzywiona
• • Płytka zwarciowa
• • Kabel USB-C
