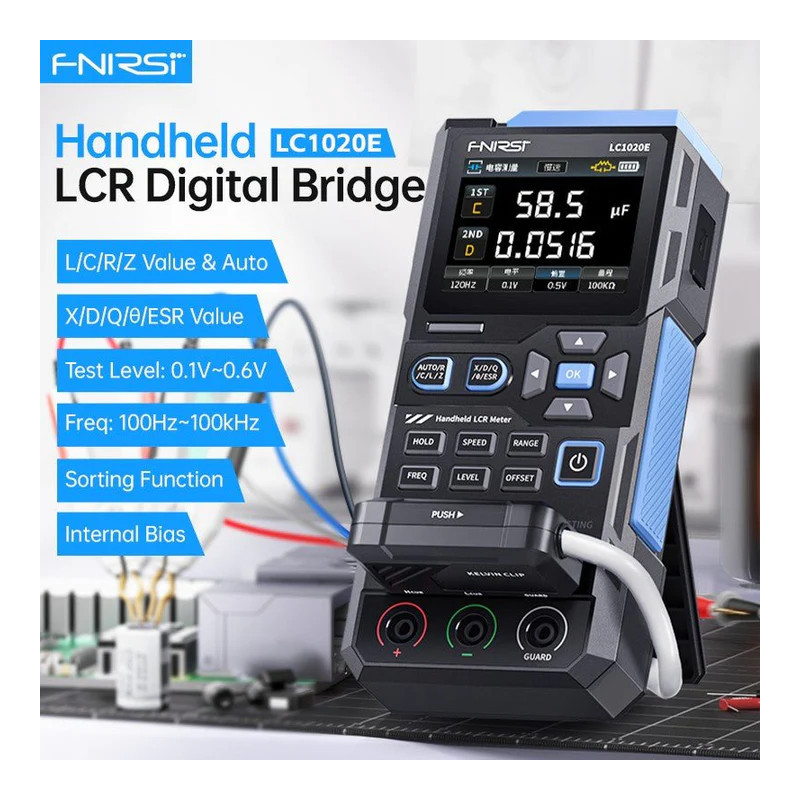

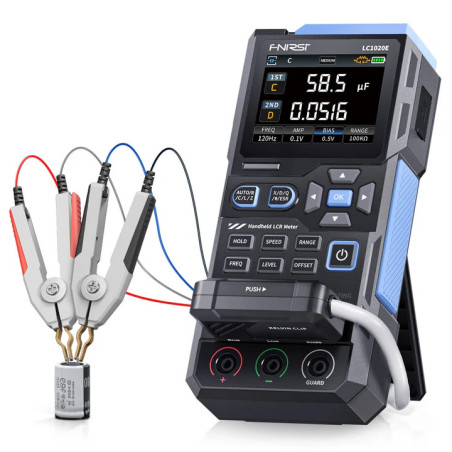

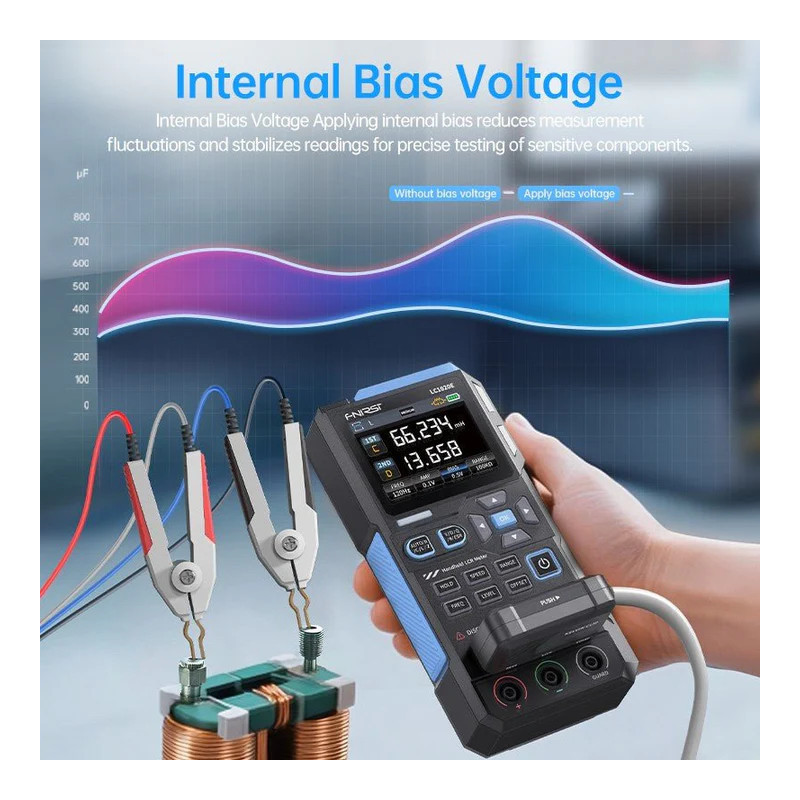

Tester LCR ESR FNIRSI LC1020E - ręczny mostek cyfrowy, 100 kHz, Kelvin 4-wire, TFT 2.8 cala

Tester LCR ESR FNIRSI LC1020E - ręczny mostek cyfrowy do pomiaru elementów elektronicznych

FNIRSI LC1020E to ręczny tester LCR ESR do pomiaru indukcyjności, pojemności, rezystancji, impedancji oraz parametrów wtórnych elementów elektronicznych. Sprawdza się w serwisie elektroniki, selekcji komponentów, kontroli jakości i pracy warsztatowej, gdzie liczy się szybki pomiar R, L, C oraz ESR bez budowania osobnego stanowiska laboratoryjnego.

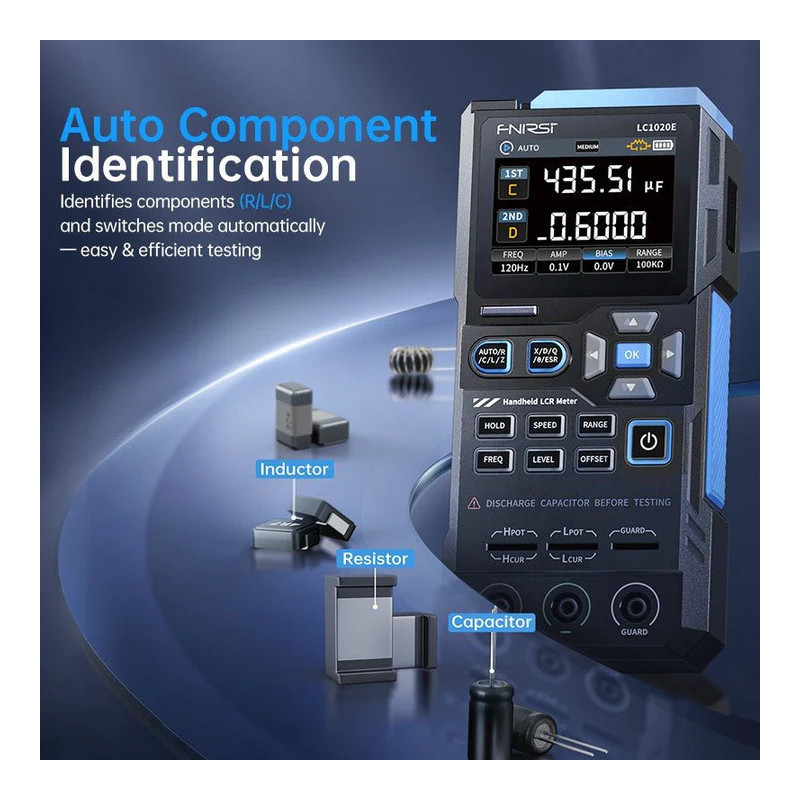

Urządzenie obsługuje 5 częstotliwości testowych, 3 poziomy napięcia pomiarowego RMS, automatyczne rozpoznawanie elementów R/L/C oraz tryb sortowania według wartości nominalnej i tolerancji. Dzięki temu LC1020E nadaje się nie tylko do pojedynczych pomiarów, ale też do szybkiej selekcji partii kondensatorów, cewek i rezystorów.

Najważniejsze cechy

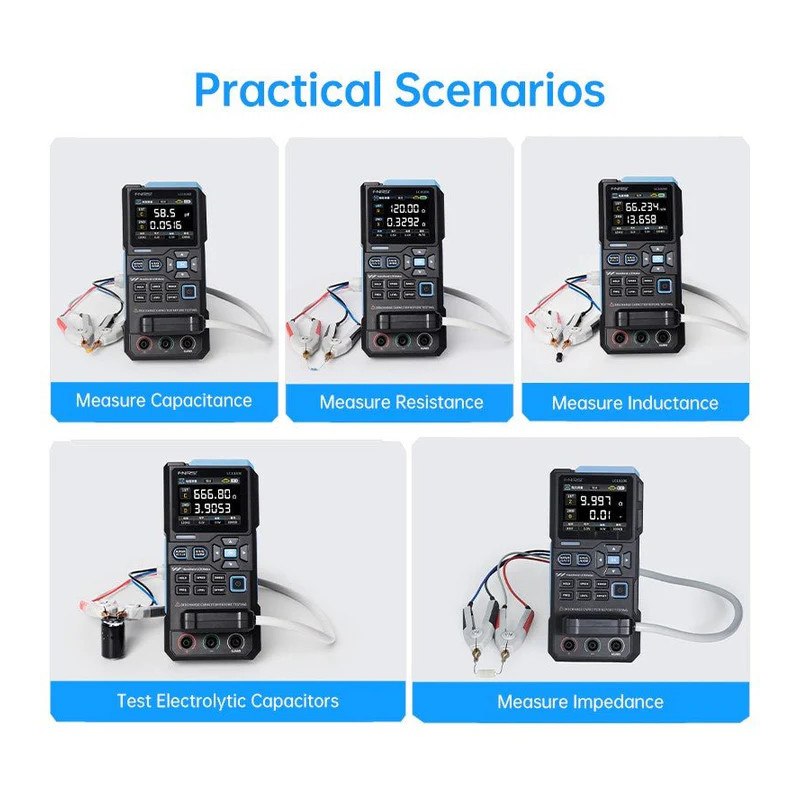

• Pomiar L/C/R/Z - tester obsługuje indukcyjność, pojemność, rezystancję i impedancję.

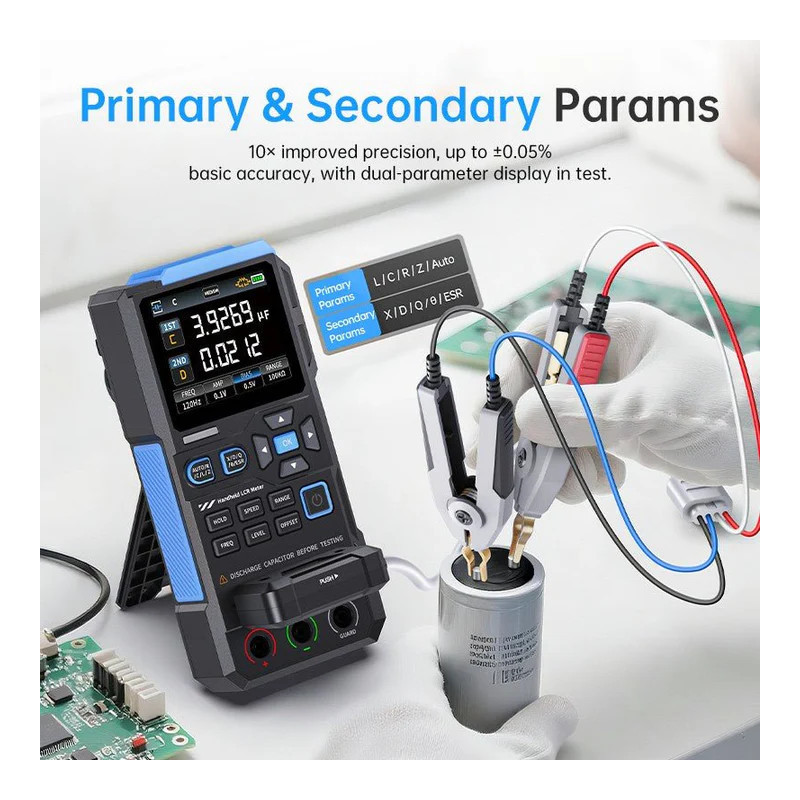

• Parametry wtórne X/D/Q/theta/ESR - pozwalają ocenić zachowanie elementu szerzej niż samą wartość nominalną.

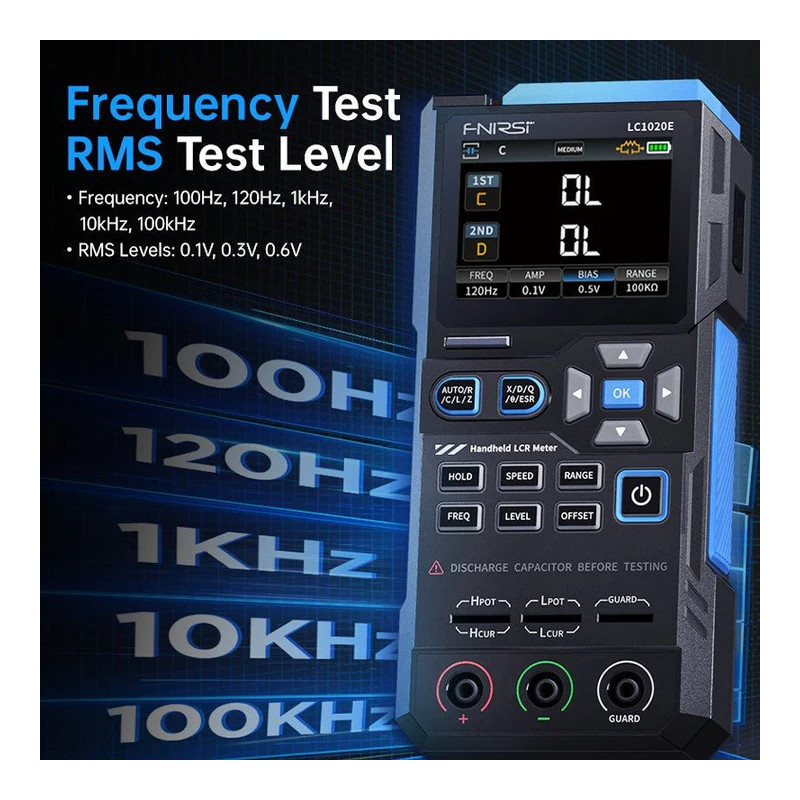

• 5 częstotliwości testowych - 100 Hz, 120 Hz, 1 kHz, 10 kHz i 100 kHz.
• 3 poziomy testowe RMS - 0.1 V, 0.3 V i 0.6 V do różnych scenariuszy pomiarowych.

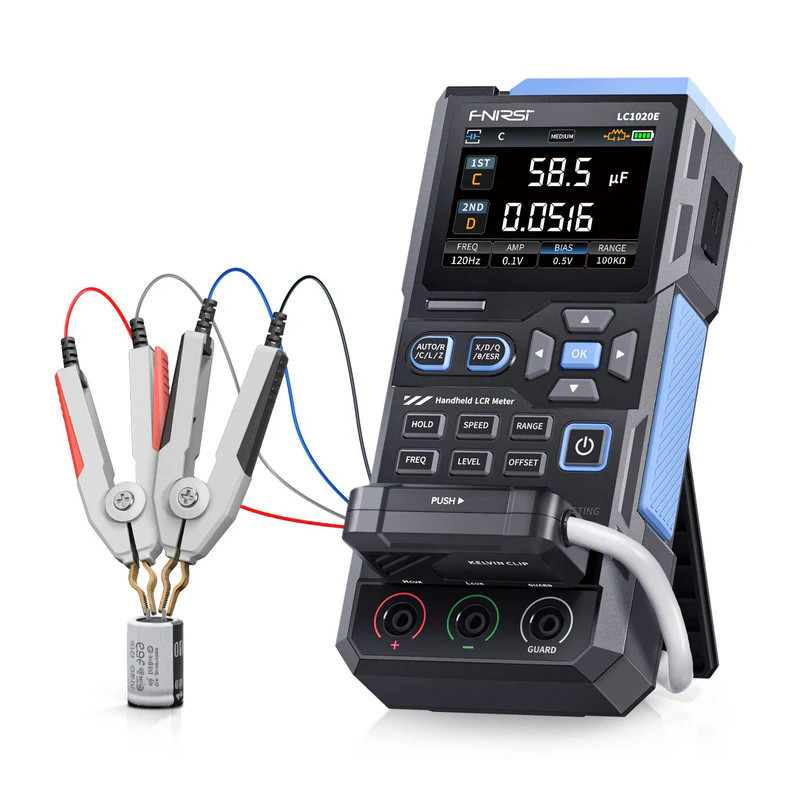

• Porty 3-terminal i 5-terminal - w tym obsługa pomiaru Kelvin 4-wire dla większej dokładności przy małych rezystancjach.
• Ekran TFT LCD 2.8 cala - jednoczesny podgląd parametru głównego i wtórnego.
• Kalibracja open/short - możliwość kompensacji błędów przewodów i osprzętu pomiarowego.

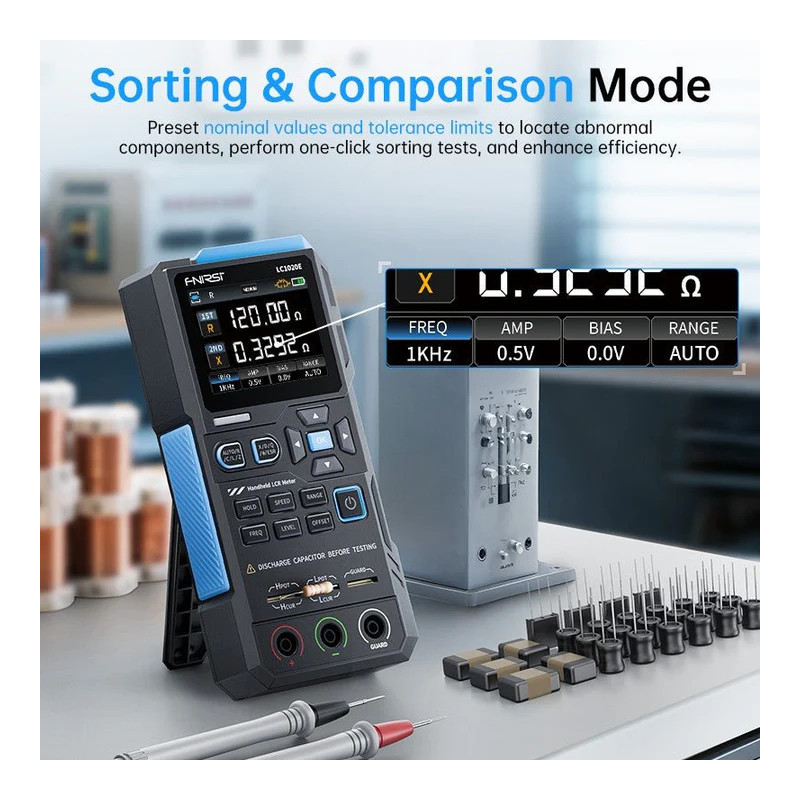

• Tryb porównania i sortowania - ustawienie wartości nominalnej oraz tolerancji od 0.1% do 99.9%.
• Rejestracja wyników PASS/FAIL - przydatna przy kontroli serii elementów.
• Akumulator 3.7 V 3000 mAh - praca mobilna bez stałego podłączenia do zasilania.

Największe zalety w praktyce

• Selekcja komponentów - ustawiasz wartość nominalną i tolerancję, a tester pomaga szybko odsiać elementy poza zakresem.
• Pomiar ESR kondensatorów - przydatny przy diagnostyce zasilaczy, filtrów, płyt głównych i elektroniki hobbystycznej.
• Pomiar cewek i indukcyjności - zakres do 100 H pozwala pracować z szeroką grupą elementów indukcyjnych.
• Mniej błędów przy małych opornościach - konfiguracja 5-terminal z pomiarem Kelvin 4-wire ogranicza wpływ rezystancji przewodów.
• Wygoda w terenie - kompaktowa obudowa i akumulator 3000 mAh ułatwiają pracę poza głównym stanowiskiem serwisowym.

Dla kogo jest ten tester?

• Dla serwisanta elektroniki, który potrzebuje pomiaru LCR i ESR w jednym ręcznym urządzeniu.
• Dla hobbysty elektronika, który sortuje rezystory, kondensatory i cewki przed montażem.
• Dla warsztatu FPV i RC, gdzie często diagnozuje się płytki zasilania, filtry, przewody i elementy pasywne.
• Dla osób zajmujących się kontrolą jakości małych partii komponentów.
• Dla techników, którzy chcą mieć mobilny mostek LCR z własnym akumulatorem.

Dla kogo NIE jest?

• Nie jest to analizator impedancji RF do pracy powyżej 100 kHz.
• Nie zastępuje pełnego laboratoryjnego mostka LCR klasy metrologicznej.
• Nie służy do pomiaru obwodów pod napięciem.
• Nie jest przeznaczony do pomiaru pojemności powyżej 100 mF, indukcyjności powyżej 100 H ani rezystancji powyżej 10 Mohm.
• Nie jest najlepszym wyborem, jeśli potrzebujesz wyłącznie prostego testera elementów półprzewodnikowych typu tranzystor, MOSFET, dioda.

Specyfikacja techniczna FNIRSI LC1020E

Dokładność pomiaru pojemności

Dokładność pomiaru indukcyjności

Dokładność pomiaru rezystancji

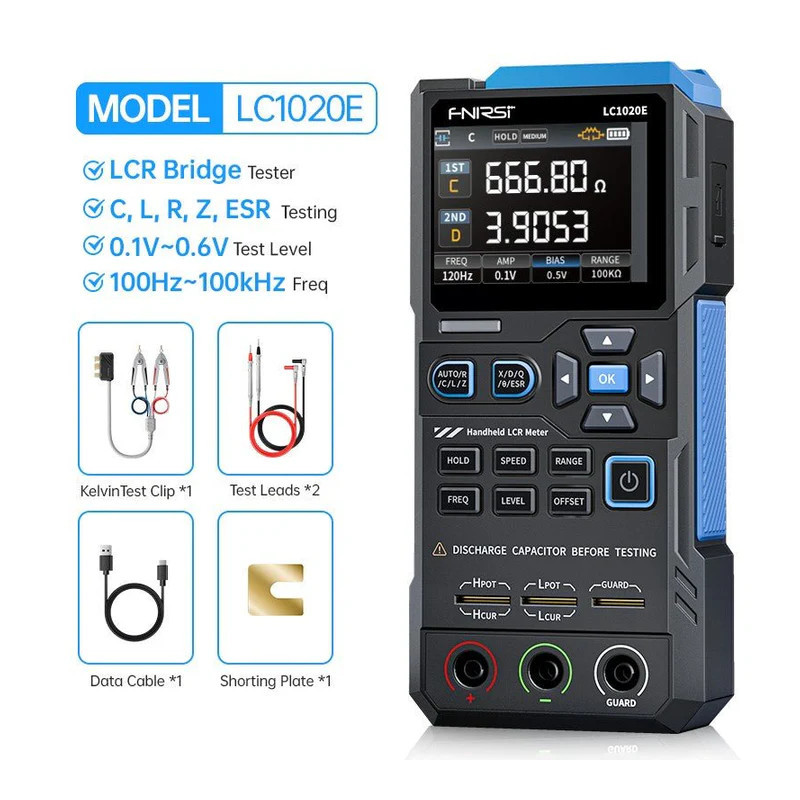

Zawartość zestawu

• Tester LCR FNIRSI LC1020E - 1 szt.
• Kabel danych - 1 szt.
• Płytka zwarciowa - 1 szt.
• Klips testowy Kelvin - 1 szt.
• Przewody pomiarowe - czarny 1 szt. i czerwony 1 szt.
• Instrukcja obsługi - 1 szt.

FAQ - najczęściej zadawane pytania

Tak. ESR jest jednym z parametrów wtórnych wyświetlanych przez tester. Urządzenie mierzy także L, C, R, Z oraz parametry X, D, Q i theta.

Pomiar Kelvin 4-wire ogranicza wpływ rezystancji przewodów pomiarowych. Jest szczególnie przydatny przy małych rezystancjach i dokładniejszej diagnostyce elementów niskoomowych.

Tester obsługuje 100 Hz, 120 Hz, 1 kHz, 10 kHz i 100 kHz. Dzięki temu można dobrać warunki pomiaru do typu badanego elementu.

Tak. Urządzenie pozwala ustawić wartość nominalną i tolerancję od 0.1% do 99.9%, a następnie oceniać elementy względem ustawionego progu.

Producent zaleca wykonanie kalibracji open circuit i short circuit przed testem. Jest to szczególnie ważne przy dokładnych pomiarach oraz pracy z przewodami lub klipsami pomiarowymi.

Rada eksperta Avifly: Przed pomiarem rozładuj kondensatory i nie mierz układów pod napięciem. Przy niskich rezystancjach używaj klipsa Kelvin oraz wykonaj kalibrację open/short, bo rezystancja przewodów potrafi zauważalnie przekłamać wynik.
