Tester USB FNIRSI FNB58 BT - miernik szybkiego ładowania USB-C, 4-28V, 0-7A, 140W- BT Blue | Black

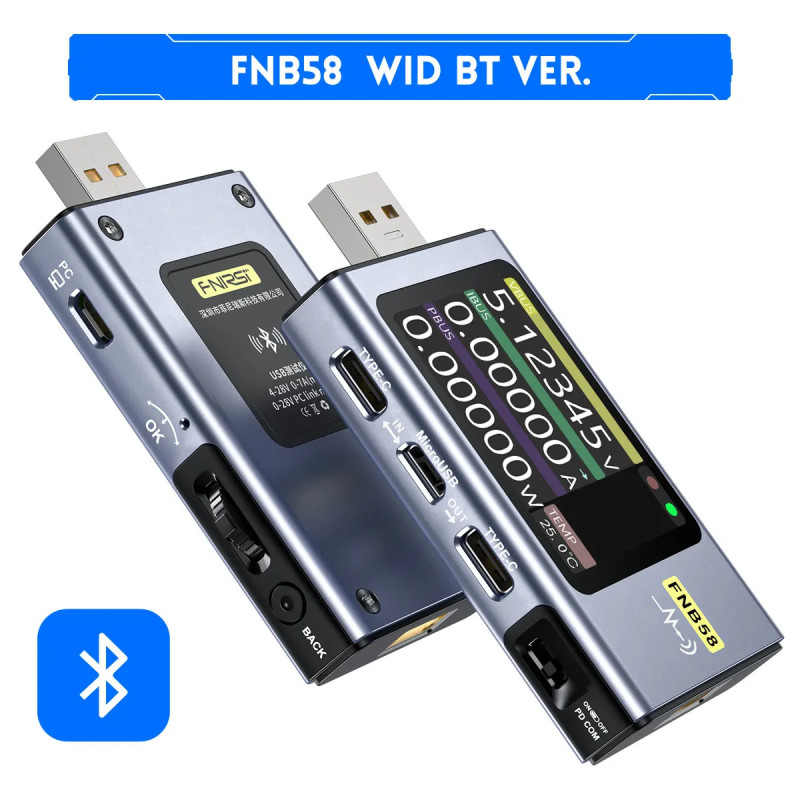

Tester USB FNIRSI FNB58 BT do pomiaru ładowania USB-C, USB-A i Micro-USB

FNIRSI FNB58 BT to wielofunkcyjny tester USB do pomiaru napięcia, prądu, mocy, pojemności, energii, rezystancji kabla oraz protokołów szybkiego ładowania. Urządzenie pracuje w zakresie 4-28 V, mierzy prąd do 7 A i moc do 140 W, dlatego nadaje się do diagnostyki ładowarek, powerbanków, przewodów USB oraz urządzeń zasilanych przez USB.

To praktyczne narzędzie dla serwisu elektroniki, modelarzy FPV, osób testujących zasilacze USB-C PD oraz użytkowników, którzy chcą realnie sprawdzić, czy ładowarka, kabel lub powerbank osiąga deklarowane parametry. Wersja BT oznacza wariant Bluetooth dostępny na stronie producenta.

Najważniejsze cechy

• Zakres napięcia 4-28 V - pozwala analizować standardowe ładowarki USB, powerbanki oraz źródła zasilania USB-C PD.
• Pomiar prądu 0-7 A - przydatny przy kontroli wydajności ładowarek i obciążenia urządzeń zasilanych przez USB.
• Pomiar mocy 0-140 W - umożliwia ocenę realnej mocy ładowania bez opierania się wyłącznie na deklaracjach producenta zasilacza.
• Wyświetlacz TFT 2.0 cala - pokazuje parametry pomiarowe bez konieczności podłączania dodatkowego ekranu.
• Złącza USB-A, USB-C i Micro-USB - jeden tester obsługuje kilka popularnych standardów połączeń.
• Zewnętrzny 16-bitowy ADC - odpowiada za dokładniejsze przetwarzanie sygnału pomiarowego.
• Układ fizyczny protokołu PD - pozwala analizować i wyzwalać funkcje związane z Power Delivery.
• Pomiar D+ / D- 0-3.3 V - przydatny przy diagnostyce linii danych i trybów ładowania opartych o sygnalizację na liniach USB.
• Rejestracja pojemności i energii - tester zapisuje wartości w Ah i Wh, co pomaga ocenić proces ładowania lub rozładowywania.
• Pomiar rezystancji kabla - pozwala wykryć przewody powodujące spadki napięcia i ograniczenie mocy ładowania.

Dla kogo jest ten tester?

• Dla serwisu elektroniki, który diagnozuje ładowarki, przewody USB, powerbanki i urządzenia mobilne.
• Dla użytkownika USB-C PD, który chce sprawdzić rzeczywistą moc ładowania zamiast polegać na opisie zasilacza.
• Dla modelarza FPV, który testuje zasilacze USB, przewody, moduły ładowania i akcesoria warsztatowe.
• Dla osoby, która chce porównać kilka kabli USB i wybrać ten o najniższych stratach.
• Dla sprzedawcy lub technika, który potrzebuje szybkiej kontroli parametrów przed wysyłką lub reklamacją.

Dla kogo NIE jest?

• Nie jest to klasyczny multimetr ręczny do pomiarów bezpośrednio w instalacjach elektrycznych.
• Nie jest to elektroniczne obciążenie dużej mocy do testowania zasilaczy laboratoryjnych poza interfejsem USB.
• Nie jest to urządzenie do pracy w deszczu, mgle ani w środowisku o wysokiej wilgotności.
• Nie zastępuje pełnego analizatora protokołów USB-C klasy laboratoryjnej.

Największe zalety w praktyce

• Realna kontrola ładowania - widzisz napięcie, prąd i moc, więc od razu wiadomo, czy ładowarka faktycznie pracuje z oczekiwaną wydajnością.
• Diagnostyka kabli - pomiar rezystancji pomaga wykryć przewody, które ograniczają prąd, powodują spadki napięcia lub nagrzewanie złącza.
• Test protokołów szybkiego ładowania - urządzenie obsługuje popularne standardy, co ułatwia weryfikację kompatybilności ładowarek i urządzeń.
• Rejestracja długich pomiarów - czas pracy i czas zapisu do 99 dni 23:59:59 pozwalają monitorować dłuższe cykle ładowania.
• Pomiar tętnień - tester wspiera rysowanie przebiegów ripple z próbkowaniem do 4 M sps, co pomaga ocenić jakość źródła zasilania.

Obsługiwane funkcje pomiarowe i diagnostyczne

FNB58 BT mierzy podstawowe parametry zasilania USB, ale jego zastosowanie nie kończy się na prostym odczycie napięcia i prądu. Urządzenie pozwala kontrolować moc, energię, pojemność, rezystancję przewodu, napięcie linii D+ / D-, temperaturę urządzenia, czas pracy oraz czas zapisu.

Przy testowaniu przewodów USB-C duże znaczenie ma spadek napięcia pod obciążeniem. Kabel o wysokiej rezystancji może ograniczać realną moc ładowania nawet wtedy, gdy sama ładowarka obsługuje wysoki standard PD. FNB58 BT pozwala szybko wyłapać taki problem bez rozcinania przewodu i bez budowania dodatkowego stanowiska pomiarowego.

Protokoły szybkiego ładowania

• QC2.0 / QC3.0
• FCP / SCP
• AFC
• PD2.0 / PD3.0
• VOOC / WARP
• Super VOOC 1.0 / 2.0
• MTK-PE - automatyczna detekcja
• QC2.0 do PD2.0 - konwersja protokołu według danych producenta

Rejestracja parametrów

Tester obsługuje do 10 zestawów przełączalnych danych, między innymi dla pojemności i energii. Producent podaje także rysowanie przebiegów wolnozmiennych z próbkowaniem 2 sps-100 sps oraz rysowanie tętnień z próbkowaniem do 4 M sps.

Dzięki temu urządzenie nadaje się nie tylko do szybkiego sprawdzenia ładowarki, ale też do porównywania zachowania kilku źródeł zasilania w czasie. To ważne przy diagnostyce powerbanków, ładowarek sieciowych oraz przewodów używanych do zasilania elektroniki warsztatowej.

Specyfikacja techniczna

Parametr	Wartość
Marka	FNIRSI
Model	FNB58
Wariant	BT
Typ urządzenia	Tester USB / miernik napięcia i prądu / tester szybkiego ładowania
Wyświetlacz	TFT LCD 2.0 cala
Interfejsy	USB-A, Micro-USB, USB-C
Przetwornik pomiarowy	Zewnętrzny 16-bitowy ADC
Układ protokołu PD	Tak, fizyczny chip protokołu PD
Zakres pomiaru napięcia	4-28 V
Zakres pomiaru prądu	0-7 A
Zakres pomiaru mocy	0-140 W
Napięcie D+ / D-	0-3.3 V
Równoważna rezystancja wewnętrzna obciążenia	0-9999.9 om
Pomiar temperatury urządzenia	C / F
Pojemność	0-9999.99 Ah
Zużyta energia	0-9999.99 Wh
Rezystancja kabla	0-9999.9 om
Czas pracy urządzenia	99 dni 23:59:59
Czas zapisu	99 dni 23:59:59
Próbkowanie przebiegów wolnozmiennych	2 sps-100 sps
Próbkowanie pomiaru tętnień	do 4 M sps
Obsługiwane funkcje kabli	Odczyt chipu E-Marker, odczyt danych kabla DASH, pomiar rezystancji kabla
Funkcje dodatkowe	PD monitor, symulacja kabla DASH, zapis czasu startu, czujnik grawitacyjny
Warunki pracy według producenta	-5 do 40 C, wilgotność względna do 80 procent

Zawartość zestawu

• Tester USB FNIRSI FNB58 BT - 1 szt.

FAQ - najczęściej zadawane pytania

Czy FNIRSI FNB58 BT mierzy moc ładowania USB-C?

Tak. Tester mierzy napięcie w zakresie 4-28 V, prąd w zakresie 0-7 A oraz moc do 140 W, więc pozwala kontrolować realną moc ładowania przez USB.

Czy tym testerem można sprawdzić kabel USB-C?

Tak. FNB58 BT obsługuje pomiar rezystancji kabla, odczyt chipu E-Marker oraz odczyt danych kabla DASH. To pomaga ocenić, czy przewód nadaje się do wyższej mocy ładowania.

Jakie protokoły szybkiego ładowania obsługuje FNB58?

Według danych producenta tester obsługuje między innymi QC2.0 / QC3.0, FCP / SCP, AFC, PD2.0 / PD3.0, VOOC / WARP oraz Super VOOC 1.0 / 2.0.

Czy FNB58 BT ma papierową instrukcję w pudełku?

Producent podaje, że urządzenie nie jest dostarczane z papierową instrukcją. Dokumentacja, firmware i aplikacja są dostępne przez stronę FNIRSI wskazaną na opakowaniu.

Czy FNIRSI FNB58 BT nadaje się do pracy w wilgotnym środowisku?

Nie. Producent zaleca przechowywanie urządzenia w czystym i suchym miejscu oraz unikanie deszczu, mgły, wilgoci, dużego nacisku i uszkodzeń mechanicznych.

Rada eksperta Avifly: Przy porównywaniu kabli USB-C wykonuj test pod podobnym obciążeniem. Sam odczyt napięcia bez przepływu większego prądu często nie pokazuje problemu z przewodem, bo spadek napięcia ujawnia się dopiero podczas realnego ładowania.
