Rama FPV Avifly Mark5 O4 Pro X Frame Kit Black - 5 cali, karbon, freestyle

Rama FPV Avifly Mark5 O4 Pro X Frame Kit Black - karbonowa rama 5 cali do drona freestyle

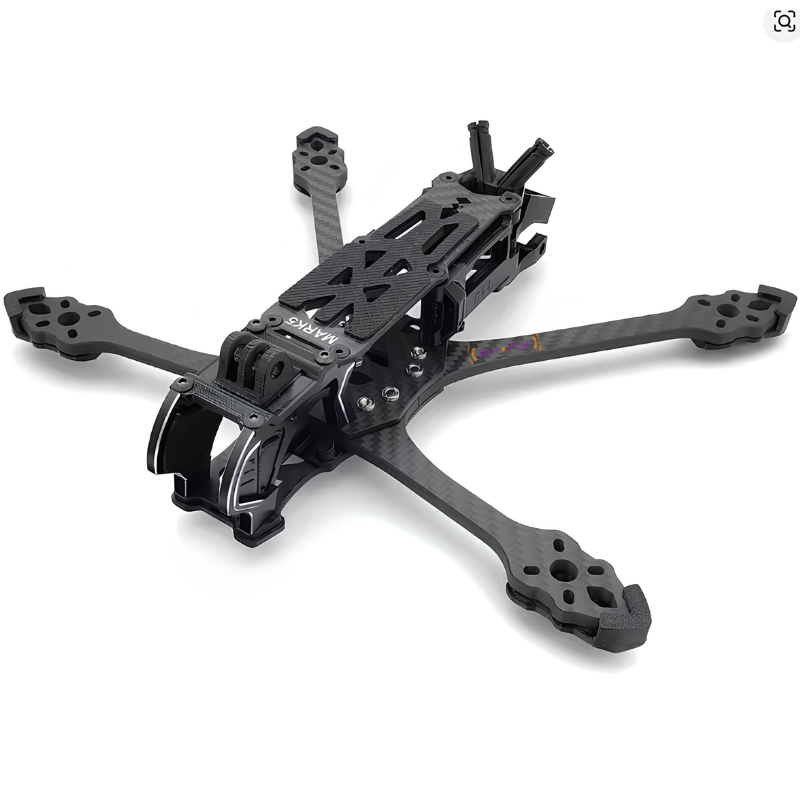

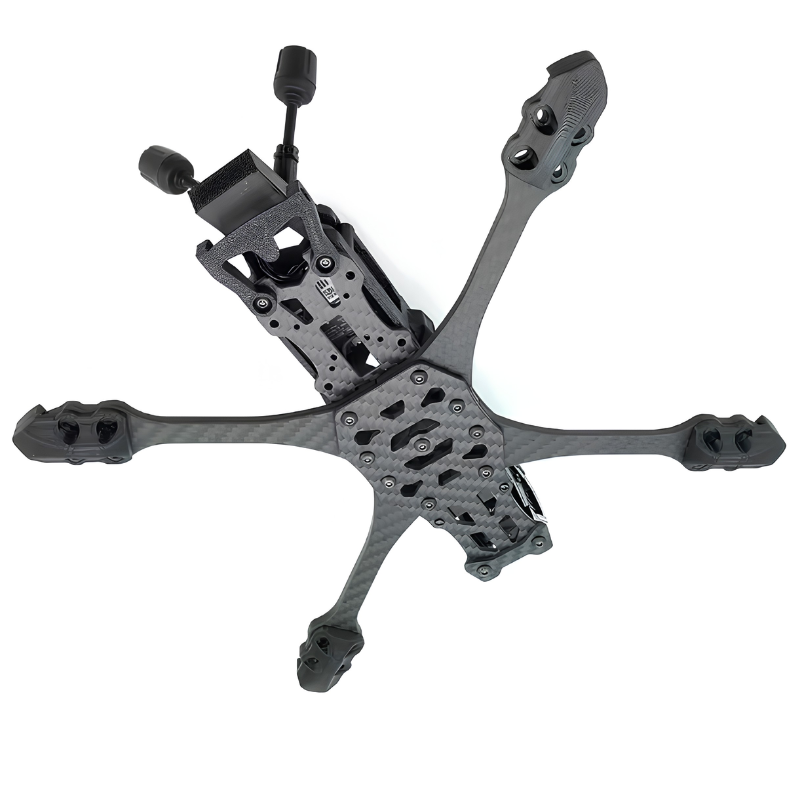

Rama FPV Avifly Mark5 O4 Pro X Frame Kit Black to karbonowy zestaw ramy 5 cali do budowy quada FPV w układzie X, przeznaczony do konfiguracji freestyle, racing i DIY.

Konstrukcja wykorzystuje płyty z włókna węglowego oraz ramiona o grubości 5.0 mm, co daje solidną bazę pod napęd 5-calowy. Rozstawy montażowe pozwalają zamontować standardowy kontroler lotu, VTX lub air unit oraz popularne silniki FPV.

Najważniejsze cechy

• Układ X Frame Kit Black - symetryczna geometria pod dynamiczne loty freestyle i precyzyjne prowadzenie quada.
• Karbonowa konstrukcja - rama wykonana z włókna węglowego, czyli materiału stosowanego w lekkich i sztywnych konstrukcjach FPV.
• Ramiona 5.0 mm - grubość ramion zwiększa odporność mechaniczną w miejscach najbardziej narażonych na uderzenia.
• Płyta górna i dolna 2.5 mm - konstrukcja tworzy stabilną bazę pod elektronikę i akumulator.
• Montaż FC 30.5 x 30.5 mm - zgodność z popularnymi stackami FPV w standardowym rozstawie.
• Montaż VTX 30.5 x 30.5 mm oraz 20 x 20 mm - możliwość dopasowania różnych modułów wideo i air unitów.
• Montaż silników 16 x 16 mm oraz 19 x 19 mm - kompatybilność z typowymi silnikami do ram 5 cali.
• Przestrzeń na kamerę 20 mm - miejsce pod kamerę FPV w standardzie spotykanym w nowoczesnych buildach 5-calowych.
• Miejsce na GPS 22 x 22 mm - przydatne przy konfiguracjach z funkcjami pozycjonowania, rescue lub long range.
• Obsługa śmigieł 5 / 5.1 cala - standardowy rozmiar dla dronów freestyle 5 cali.

Największe zalety w praktyce

• Większa odporność mechaniczna - ramiona 5.0 mm lepiej znoszą uderzenia niż cienkie konstrukcje typowo wyścigowe.
• Łatwiejszy dobór elektroniki - standardowe rozstawy FC i VTX ograniczają ryzyko problemów przy kompletowaniu stacka.
• Gotowa baza pod build 5 cali - rama nadaje się do złożenia własnej konfiguracji FPV bez uzależnienia od jednego zestawu elektroniki.
• Przestrzeń pod GPS - praktyczna opcja dla pilotów, którzy chcą korzystać z funkcji ratunkowych w firmware kontrolera lotu.

Dla kogo jest ta rama?

• Budujesz własnego quada FPV 5 cali do freestyle lub lotów technicznych.
• Chcesz ramę w układzie X, a nie DeadCat.
• Potrzebujesz konstrukcji z mocowaniem FC 30.5 x 30.5 mm.
• Planujesz montaż VTX lub air unitu w rozstawie 30.5 x 30.5 mm albo 20 x 20 mm.
• Używasz silników z mocowaniem 16 x 16 mm lub 19 x 19 mm.

Dla kogo NIE jest?

• Nie jest to gotowy dron FPV - wymaga osobnego doboru elektroniki, silników, śmigieł i systemu RC.
• Nie jest to rama do whoopa, toothpicka ani mikroquada.
• Nie wybieraj jej, jeśli potrzebujesz układu DeadCat z ramionami odsuniętymi od pola widzenia kamery.
• Nie jest to zestaw z akumulatorem, ładowarką ani zasilaczem.

Specyfikacja techniczna

Kompatybilność i dobór podzespołów

Rama jest bazą pod klasyczny build 5-calowy. Przy wyborze stacka sprawdź przede wszystkim rozstaw montażowy 30.5 x 30.5 mm, wysokość dystansów oraz miejsce na przewody zasilające. Przy systemie wideo zweryfikuj, czy moduł mieści się w rozstawie 30.5 x 30.5 mm lub 20 x 20 mm.

Silniki należy dobrać pod mocowanie 16 x 16 mm lub 19 x 19 mm oraz śmigła 5 / 5.1 cala. Do konfiguracji freestyle najczęściej stosuje się napęd 5-calowy z odpowiednio dobranym ESC, kondensatorem Low ESR i przewodami silikonowymi o właściwym przekroju.

Zawartość zestawu

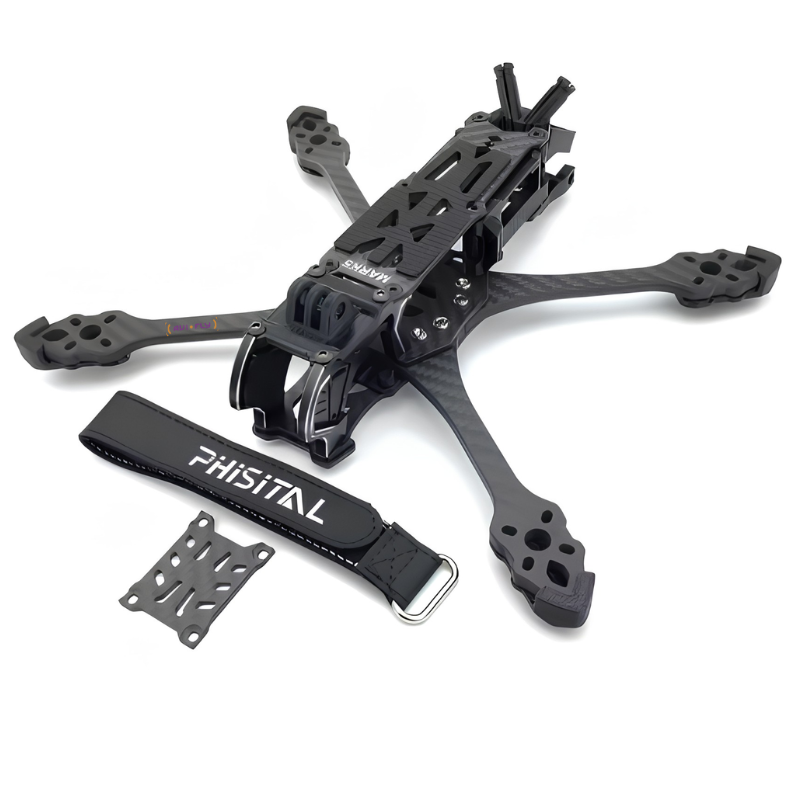

• 1 x zestaw ramy Avifly Mark5 O4 Pro X Frame Kit Black do samodzielnego montażu

FAQ - najczęściej zadawane pytania

Nie. To zestaw ramy do samodzielnej budowy quada FPV. Elektronika, silniki, śmigła, system RC, kamera, VTX, akumulator i ładowarka muszą być dobrane osobno.

Źródłowa specyfikacja podaje mocowanie FC 30.5 x 30.5 mm. Przed montażem sprawdź także wysokość stacka, układ padów lutowniczych i prowadzenie przewodów.

Rama jest przewidziana pod śmigła 5 / 5.1 cala. Finalny dobór śmigieł zależy od silników, masy builda, napięcia akumulatora i stylu latania.

Tak. Ma miejsce na moduł GPS o rozmiarze 22 x 22 mm.

Rada eksperta Avifly: Przy składaniu ramy 5 cali od razu zaplanuj prowadzenie przewodów akumulatora, anten i przewodów silnikowych. Dobrze ułożone okablowanie zmniejsza ryzyko przecięcia przewodów przez śmigła i ułatwia późniejszy serwis po krecie.
