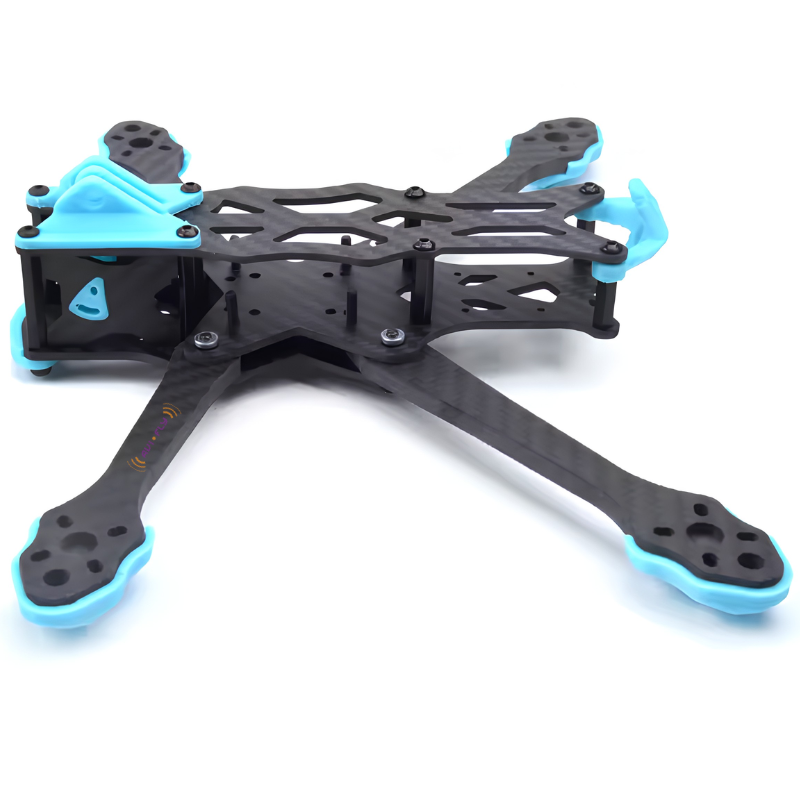

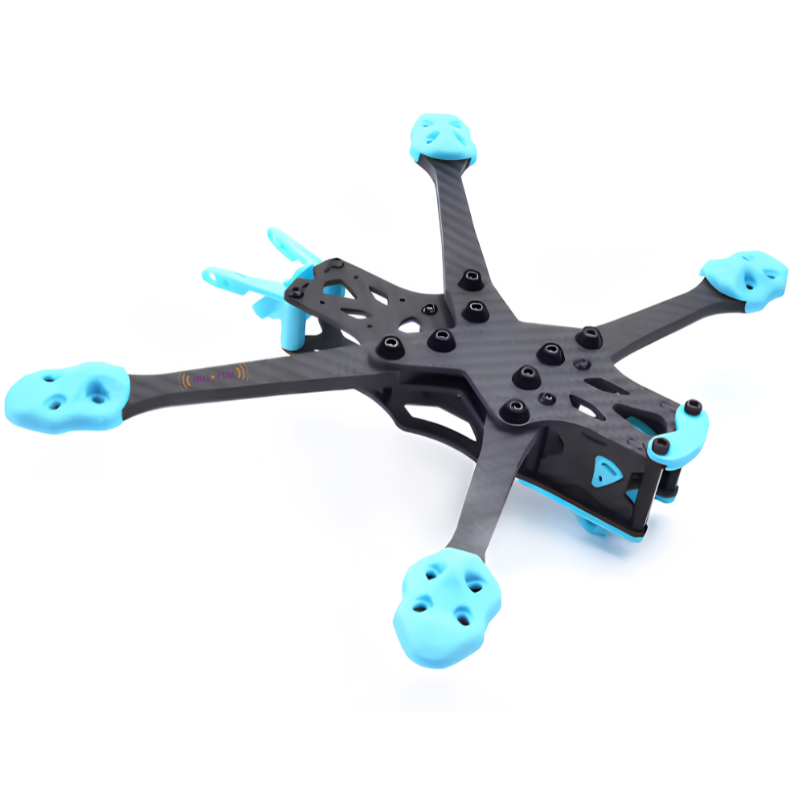

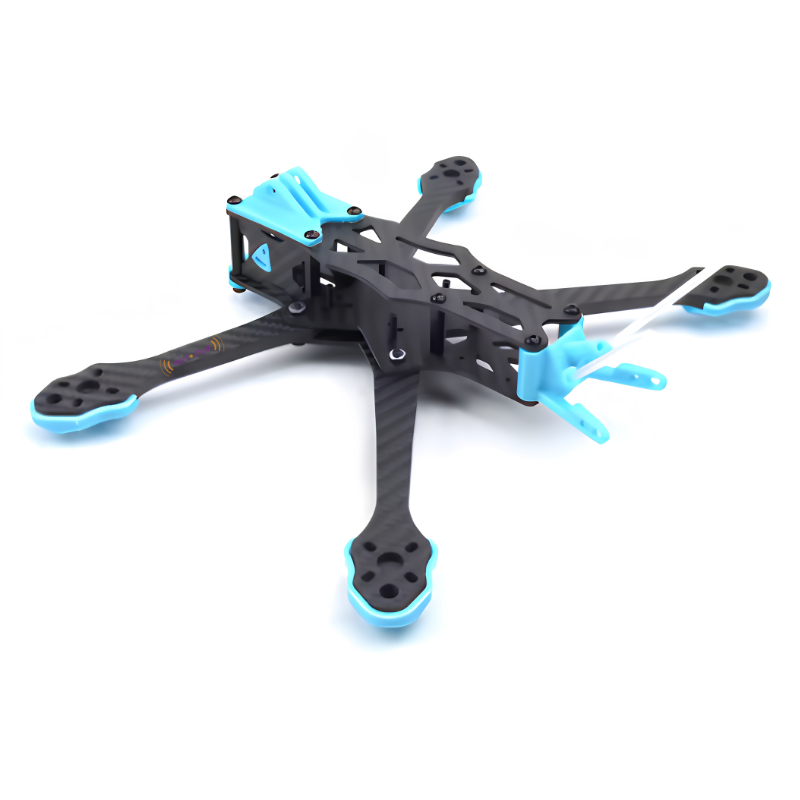

Rama FPV Avifly APEX DC 5 cali - Dead Cat, włókno węglowe, ramiona 5.5mm

Rama FPV Avifly APEX DC 5 cali do budowy drona freestyle i HD FPV

Rama FPV Avifly APEX DC 5 cali to zestaw z włókna węglowego przeznaczony do budowy drona FPV w układzie dead cat, szczególnie pod freestyle, latanie rekreacyjne i konfiguracje HD FPV. Konstrukcja pozwala zbudować quada pod śmigła 5 cali, z mocnymi ramionami 5.5mm i kompaktowym korpusem pod elektronikę FPV.

Geometria DC przesuwa układ ramion tak, aby ograniczyć widoczność śmigieł w kadrze kamery FPV lub kamery HD. To praktyczne rozwiązanie dla pilotów, którzy chcą budować drona do dynamicznego latania, ale jednocześnie zależy im na czystszym obrazie z lotu.

Najważniejsze cechy

• Format 5 cali - rama przeznaczona do popularnych śmigieł 5-calowych stosowanych w dronach freestyle FPV.
• Układ DC / dead cat - geometria ogranicza wchodzenie śmigieł w kadr i ułatwia budowę pod HD FPV.
• Włókno węglowe - sztywna konstrukcja bazowa do budowy lekkiego, odpornego mechanicznie quada.
• Ramiona 5.5mm - większy zapas wytrzymałości w newralgicznym miejscu ramy.
• Górna płyta 2.0mm i dolna płyta 2.5mm - układ dobrany pod sztywność centralnej części konstrukcji.
• Masa około 138g - rama pozostaje rozsądnie lekka jak na konstrukcję 5-calową z grubymi ramionami.
• Izolujące elementy 3D - pomagają odseparować kamerę lub system HD od przewodzącego włókna węglowego.

Największe zalety w praktyce

W ramie 5-calowej największe znaczenie mają trzy rzeczy: sztywność ramion, miejsce na elektronikę oraz zachowanie obrazu bez widocznych śmigieł. APEX DC łączy te cechy w konstrukcji, która dobrze pasuje do buildów FPV z cyfrowym systemem wideo, analogowym VTX lub klasycznym zestawem freestyle.

Ramiona o grubości 5.5mm mają znaczenie przy twardych lądowaniach, odbiciach od przeszkód i agresywnych manewrach. Grubsze ramię mniej pracuje pod obciążeniem, co pomaga utrzymać stabilniejsze zachowanie drona i ogranicza niepożądane wibracje przenoszone na kamerę oraz kontroler lotu.

Układ dead cat jest szczególnie przydatny, gdy budujesz drona pod system HD FPV. Przesunięcie ramion zmniejsza ryzyko, że śmigła będą widoczne w nagraniu lub podglądzie z kamery, co ma znaczenie przy lataniu cinematic, freestyle z kamerą HD i konfiguracjach z Caddx Vista, DJI lub podobnymi systemami wideo.

Dla kogo jest ta rama?

• Dla osób budujących drona FPV 5 cali pod freestyle lub loty mieszane.
• Dla pilotów, którzy chcą ramę w geometrii dead cat z mniejszą widocznością śmigieł w kadrze.
• Dla użytkowników planujących build z systemem HD FPV lub klasycznym analogowym VTX.
• Dla serwisu i osób składających własny quad od podstaw na kompatybilnych komponentach.

Dla kogo NIE jest?

• Nie jest to gotowy dron - zestaw nie zawiera elektroniki, silników, śmigieł, odbiornika ani systemu wideo.
• Nie jest to rama do śmigieł 7 cali lub long range o dużym rozstawie.
• Nie jest to produkt dla osób, które szukają zestawu RTF gotowego do lotu po wyjęciu z pudełka.
• Nie jest to rama do mikrodronów typu whoop lub cinewhoop 2-3 cale.

Specyfikacja techniczna

Kompatybilność i konfiguracja

Rama jest przeznaczona do typowych buildów FPV 5 cali. W źródłowej konfiguracji rekomendowane są kontrolery lotu klasy F3, F4 lub F7, silniki z zakresu 2204-2307, regulatory ESC 20-50A oraz akumulatory 3-6S o pojemności 1500-2200mAh.

Dobór elektroniki należy dopasować do masy końcowej drona, stylu latania i planowanego systemu wideo. Przy mocnym buildzie freestyle warto przewidzieć miejsce na kondensator Low ESR, poprawne prowadzenie przewodów silnikowych oraz zabezpieczenie przewodów w miejscach styku z karbonem.

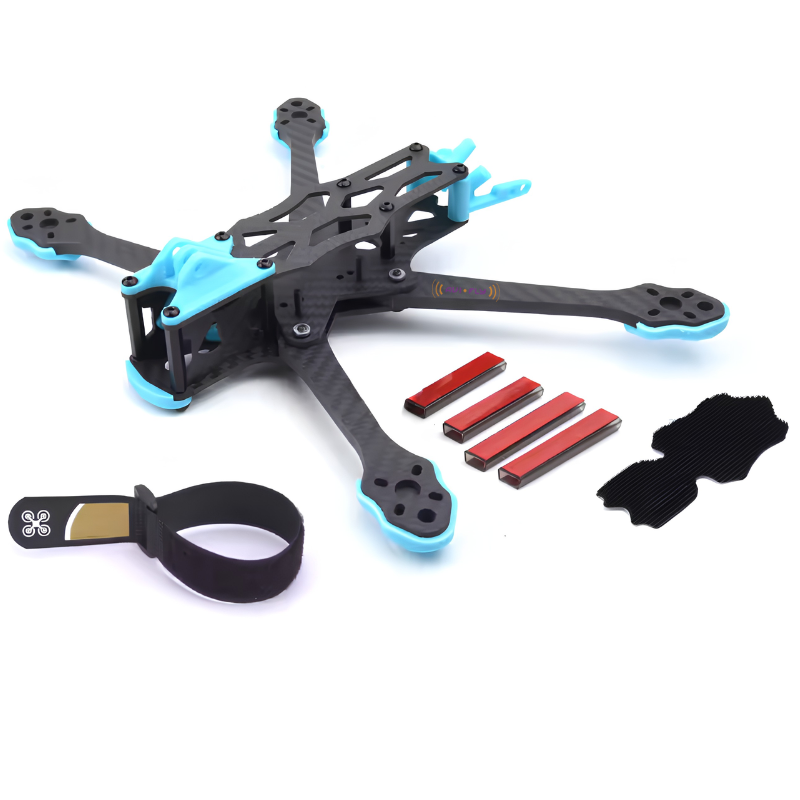

Zawartość zestawu

• 1 x zestaw ramy Avifly APEX DC 5 cali do samodzielnego montażu
• Elementy ramy z włókna węglowego
• Zestaw śrub i elementów montażowych
• Elementy drukowane 3D / izolujące zgodnie z wariantem dostawy

FAQ - najczęściej zadawane pytania

Tak. Rama Avifly APEX DC jest przeznaczona do budowy drona FPV pod śmigła 5 cali.

Nie. To zestaw ramy do samodzielnego montażu. Do zbudowania kompletnego drona potrzebne są osobno: silniki, kontroler lotu, ESC, kamera, VTX, odbiornik RC, anteny, śmigła i akumulator.

Geometria dead cat ogranicza widoczność śmigieł w kadrze kamery. Jest to przydatne w buildach HD FPV i przy nagraniach, gdzie pilot chce uzyskać czystszy obraz z lotu.

Tak, konstrukcja APEX DC jest sensownym wyborem pod build HD FPV. Źródłowe dane wskazują na zastosowanie elementów izolujących 3D, które pomagają odseparować system wideo od przewodzącego włókna węglowego.

Rada eksperta Avifly: Przed montażem warto delikatnie zabezpieczyć ostre krawędzie karbonu w miejscach prowadzenia przewodów. Przy buildzie 5 cali dodaj kondensator Low ESR blisko ESC i nie prowadź przewodów silnikowych tak, aby ocierały o karbon podczas pracy ramion.
