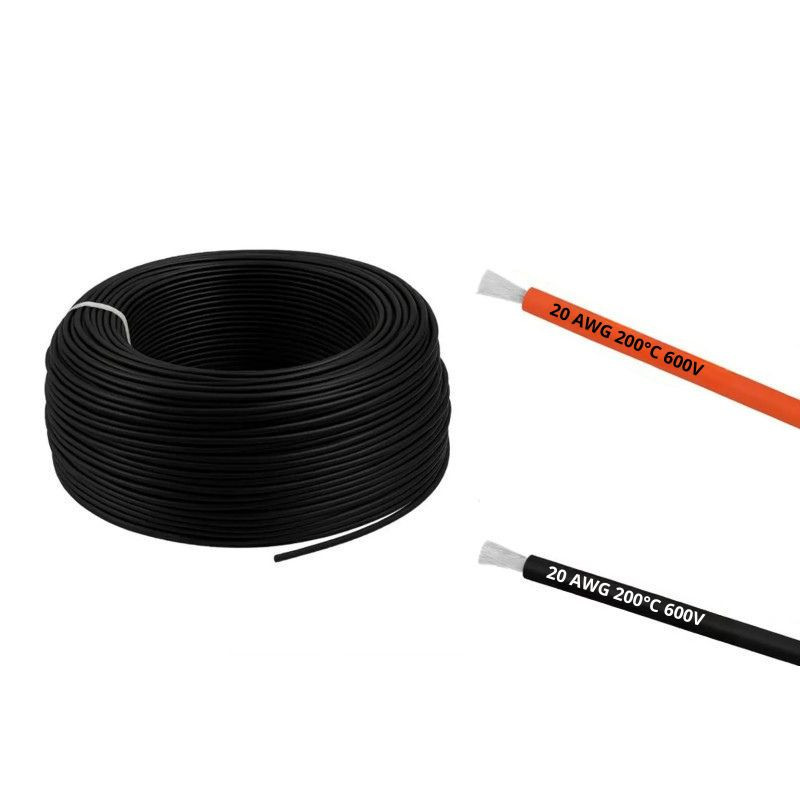

Przewód PTFE Teflon 20AWG 0.515 mm2 - miedź cynowana, 600V, czarny/czerwony

Przewód PTFE Teflon 20 AWG 0.515 mm2 - miedź cynowana, 600V

Przewód PTFE Teflon 20 AWG 0.515 mm2 to wysokotemperaturowy przewód montażowy do elektroniki, wiązek serwisowych, czujników, mikrokontrolerów oraz lekkich połączeń zasilających. Sprzedawany jest na metry - 1 szt. oznacza 1 metr przewodu.

Wariant 20 AWG ma większy przekrój niż 22 AWG, 24 AWG i 26 AWG, dlatego lepiej sprawdza się tam, gdzie przewód ma być mechanicznie pewniejszy i przenosić większe obciążenie niż typowe cienkie przewody sygnałowe. Izolacja PTFE dobrze znosi temperaturę podczas lutowania i ogranicza ryzyko cofania się izolacji przy pracy grotem.

Najważniejsze cechy

• Rozmiar 20 AWG / 0.515 mm2 - solidniejszy przewód montażowy do elektroniki i lekkich połączeń zasilających.
• Izolacja PTFE Teflon - wysoka odporność temperaturowa przy lutowaniu i pracach serwisowych.
• Miedź beztlenowa cynowana - łatwiejsze pobielanie końcówek i stabilniejsze połączenia lutowane.
• Napięcie znamionowe 600V - duży zapas izolacji dla zastosowań elektronicznych i warsztatowych.
• Średnica zewnętrzna 1.4 mm - przewód nadal pozostaje kompaktowy, ale jest wyraźnie mocniejszy od cieńszych wariantów AWG.
• Kolory czarny i czerwony - szybkie oznaczenie minusa i plusa w wiązce.
• Sprzedaż na metry - 1 szt. = 1 m, dłuższe odcinki wysyłane są w jednym kawałku.

Dla kogo jest ten przewód?

• Dla serwisów elektroniki, które potrzebują przewodu odpornego na temperaturę lutowania.
• Dla osób budujących wiązki przewodów w urządzeniach, modelach RC, dronach FPV i projektach DIY.
• Dla użytkowników, którzy potrzebują grubszego przewodu niż 22 AWG, ale nadal chcą zachować kompaktową średnicę.
• Dla projektów, w których czarny i czerwony kolor mają jasno oznaczać biegunowość zasilania.

Dla kogo NIE jest?

• Nie jest to przewód do głównego zasilania dużych ESC, pakietów LiPo, XT60 lub instalacji wysokoprądowych.
• Nie zastępuje grubych przewodów silikonowych stosowanych na głównej linii zasilania drona FPV.
• Nie będzie tak miękki jak przewód silikonowy - PTFE jest odporne termicznie, ale zwykle mniej elastyczne.

Dlaczego warto użyć przewodu PTFE 20 AWG?

Rozmiar 20 AWG jest dobrym wyborem, gdy przewód ma być bardziej odporny mechanicznie niż typowe cienkie przewody sygnałowe. Sprawdza się w krótkich wiązkach, lekkim zasilaniu modułów, połączeniach serwisowych oraz projektach, gdzie przewód będzie częściej wyginany lub układany w obudowie.

Izolacja PTFE pomaga utrzymać czyste zakończenie przewodu podczas lutowania. Przy większym przekroju czas grzania może być dłuższy niż przy 24-26 AWG, dlatego odporność izolacji na temperaturę ma realne znaczenie w pracy warsztatowej.

Zastosowanie

• Lekkie połączenia zasilające w elektronice i projektach DIY.
• Połączenia sygnałowe wymagające większej odporności mechanicznej.
• Wiązki przewodów w obudowach, modelach RC i urządzeniach serwisowych.
• Serwis dronów FPV, odbiorników, kontrolerów lotu i modułów peryferyjnych.
• Połączenia czujników, mikrokontrolerów, LED i małych płytek PCB.

Warianty kolorystyczne

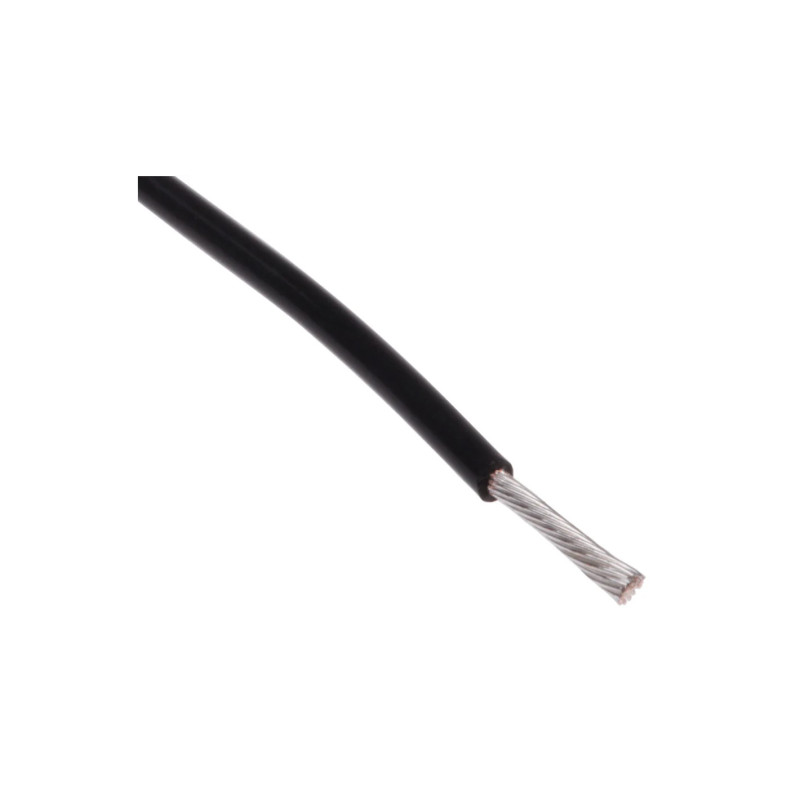

• Czarny - najczęściej stosowany do masy, minusa lub przewodów neutralnych.

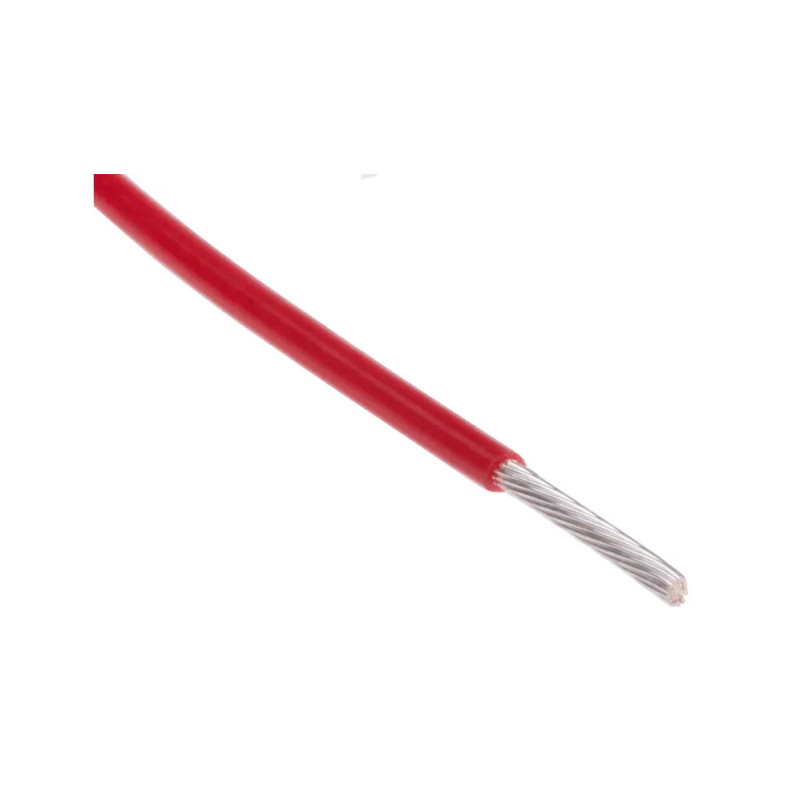

• Czerwony - najczęściej stosowany do plusa zasilania lub przewodów wymagających szybkiego oznaczenia.

Specyfikacja techniczna

Parametr	Wartość
Typ produktu	Przewód montażowy wysokotemperaturowy
Materiał izolacji	PTFE Teflon
Rozmiar przewodu	20 AWG
Przekrój	0.515 mm2
Materiał przewodnika	Miedź beztlenowa cynowana
Konstrukcja przewodnika	19x0.18 mm
Średnica przewodnika	0.9 mm
Grubość izolacji	0.25 mm
Średnica zewnętrzna	1.4 mm
Rezystancja przy 20C	36 Ohm/km
Napięcie znamionowe	600V
Temperatura pracy	do +200C
Kolory w tym produkcie	Czarny, czerwony
Jednostka sprzedaży	1 szt. = 1 m
Kształt przewodu	Okrągły

Zawartość zestawu

• 1 x przewód PTFE Teflon 20 AWG 0.515 mm2 w wybranym kolorze - 1 m

FAQ - najczęściej zadawane pytania

Czy 1 sztuka oznacza 1 metr przewodu?

Tak. Przewody sprzedawane są na metry - 1 szt. oznacza 1 m przewodu. Przy zakupie większej liczby sztuk dłuższy odcinek jest przygotowywany w jednym kawałku, o ile pozwala na to stan magazynowy.

Czy przewód PTFE 20 AWG nadaje się do lutowania elektroniki?

Tak. Izolacja PTFE jest odporna na wysoką temperaturę, dlatego przewód nadaje się do lutowania modułów elektronicznych, wiązek serwisowych, małych płytek PCB i połączeń montażowych.

Czym różni się 20 AWG od 22 AWG?

20 AWG ma większy przekrój, niższą rezystancję i większą wytrzymałość mechaniczną niż 22 AWG. Jest lepszy tam, gdzie przewód ma być solidniejszy, ale nadal stosunkowo kompaktowy.

Czy ten przewód nadaje się do głównego zasilania drona FPV?

Nie jako główna linia zasilania dużego drona. Do ESC, XT30 lub XT60 należy dobrać przewód o przekroju odpowiednim do prądu instalacji. Ten przewód jest przeznaczony głównie do elektroniki, wiązek i lekkich połączeń zasilających.

Rada eksperta Avifly: Przy PTFE 20 AWG warto pobielić końcówkę przewodu przed lutowaniem do pada. Większy przekrój wymaga nieco więcej ciepła niż 24-26 AWG, więc wcześniejsze cynowanie skraca czas grzania na płytce.
