Moduł Wyzwalacza USB-C PD XY-WPDT Male - Tester PD2.0/PD3.0 z Wyświetlaczem V/A

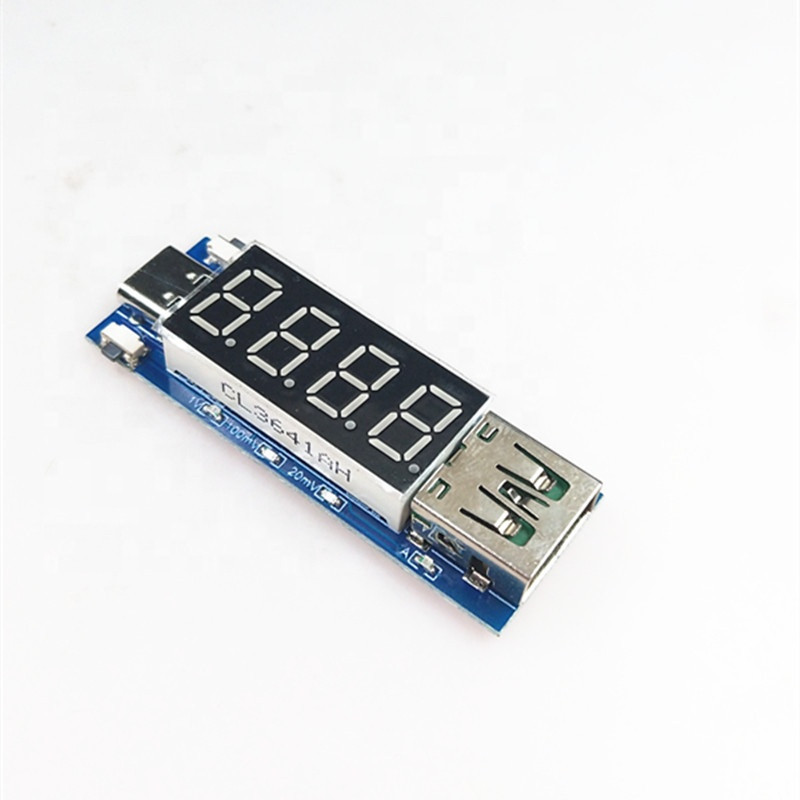

Moduł wyzwalacza USB-C PD XY-WPDT Male z wyświetlaczem V/A

Moduł wyzwalacza USB-C PD XY-WPDT Male służy do negocjowania profili napięciowych z ładowarkami i zasilaczami obsługującymi USB Power Delivery PD2.0 i PD3.0. Pozwala uruchomić dostępne napięcia wyjściowe z portu USB-C, takie jak 5V, 9V, 12V, 15V, 20V oraz tryb PPS, jeśli dany zasilacz je obsługuje.

To moduł warsztatowy do testowania ładowarek USB-C PD, sprawdzania dostępnych profili napięciowych oraz zasilania urządzeń DC z odpowiednio dobranego zasilacza. Wbudowany wyświetlacz pokazuje napięcie i prąd, więc użytkownik nie musi od razu podpinać osobnego miernika USB.

Najważniejsze cechy

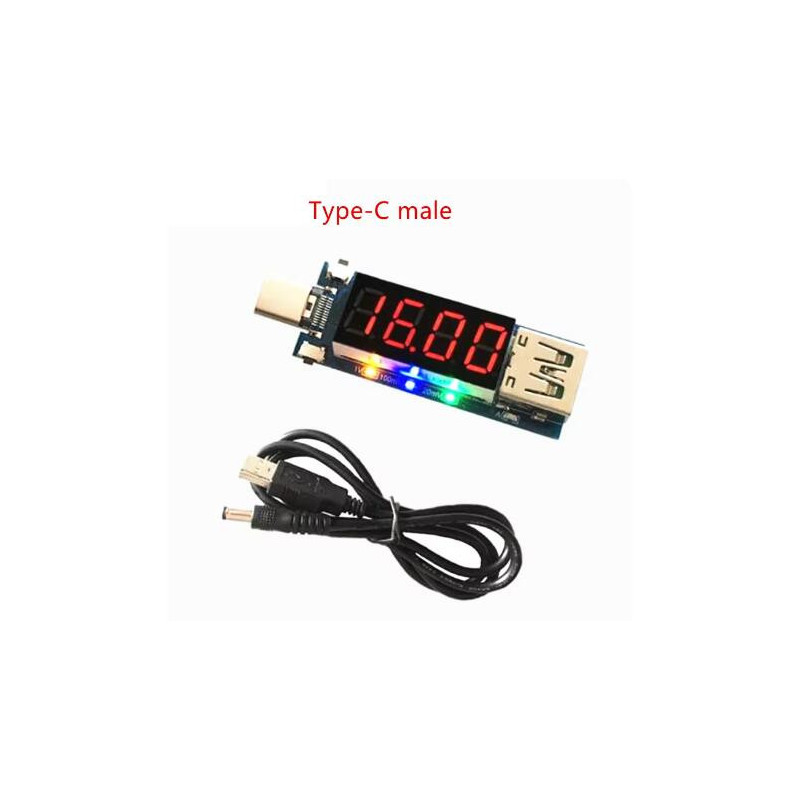

• Wariant USB-C male - moduł posiada wtyk USB-C męski do bezpośredniego podłączenia do ładowarki lub adaptera z gniazdem USB-C.
• Obsługa PD2.0 i PD3.0 - moduł wykrywa typ protokołu Power Delivery obsługiwany przez podłączony zasilacz.
• Wyświetlacz napięcia i prądu - umożliwia podgląd podstawowych parametrów pracy bez dodatkowego miernika.
• Wybór profilu napięciowego - użytkownik może przełączać dostępne biegi napięcia za pomocą przycisków K1 i K2.
• Obsługa profili 5V, 9V, 12V, 15V i 20V - dostępność konkretnych napięć zależy od ładowarki USB-C PD.
• Tryb PPS - pozwala korzystać z regulowanego profilu napięcia, jeśli zasilacz wspiera Programmable Power Supply.
• Regulacja krokowa PPS - dostępne kroki regulacji to 20mV, 100mV lub 1V, zależnie od trybu i możliwości zasilacza.
• Pamięć ustawień - moduł zapamiętuje ostatni wybrany bieg napięcia i tryb pracy po odłączeniu zasilania.

Dla kogo jest ten moduł?

• Dla elektroników, którzy chcą testować profile napięciowe ładowarek USB-C PD.
• Dla serwisu, który potrzebuje prostego modułu do szybkiej weryfikacji PD2.0 i PD3.0.
• Dla hobbystów budujących adaptery zasilania USB-C do urządzeń DC.
• Dla osób uruchamiających małe układy, moduły testowe, routery, terminale lub elektronikę warsztatową z zasilacza USB-C PD.

Dla kogo NIE jest?

• Nie jest to zasilacz laboratoryjny - moduł negocjuje profil PD, ale nie zastępuje regulowanego źródła zasilania z pełną ochroną.
• Nie jest to przetwornica step-up ani step-down - napięcie zależy od profilu obsługiwanego przez ładowarkę.
• Nie jest to gotowe urządzenie w obudowie - płytkę należy zabezpieczyć mechanicznie i elektrycznie przed zwarciem.
• Nie nadaje się do ładowarek bez USB Power Delivery, jeśli użytkownik potrzebuje profili wyższych niż podstawowe 5V.

Jak działa moduł wyzwalacza PD?

Ładowarka USB-C PD nie podaje od razu maksymalnego napięcia. Po podłączeniu standardowo startuje od bezpiecznego poziomu, a wyższe napięcia są dostępne dopiero po negocjacji między zasilaczem a odbiornikiem.

XY-WPDT pełni rolę takiego odbiornika negocjującego. Po podłączeniu do zasilacza USB-C PD moduł komunikuje się z ładowarką i wyzwala wybrany profil napięcia. Jeżeli dana ładowarka nie obsługuje np. 20V lub PPS, moduł nie wymusi tego trybu.

Obsługa przycisków K1 i K2

• K1 - przełącza tryb wyświetlania: napięcie, prąd lub wskazania naprzemienne.
• K1 przytrzymany przez 5 sekund - wygasza wyświetlacz cyfrowy i diody sygnalizacyjne.
• K2 - przechodzi do interfejsu zmiany biegu napięcia.
• K1 i K2 w trybie zmiany napięcia - pozwalają wybrać dostępny profil napięciowy.
• Brak akcji przez 5 sekund - moduł automatycznie wraca do normalnego ekranu pracy.

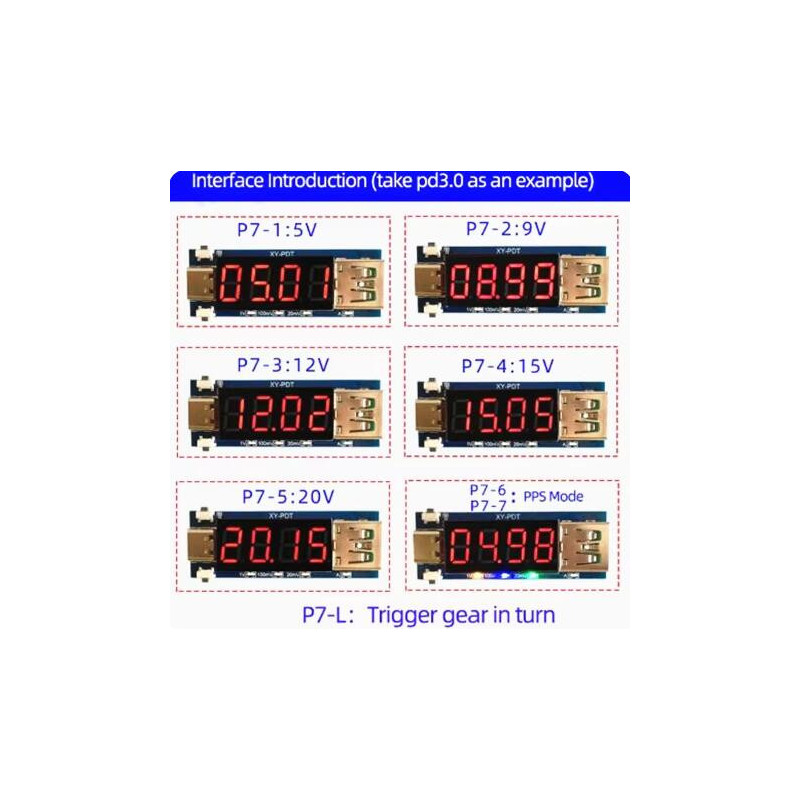

Tryby napięciowe i PPS

Moduł może pracować z profilami 5V, 9V, 12V, 15V, 20V oraz z trybem PPS. Lista dostępnych profili zależy od konkretnej ładowarki lub zasilacza USB-C PD.

Tryb PPS jest przydatny wtedy, gdy potrzebna jest dokładniejsza regulacja napięcia niż w klasycznych skokach 5V, 9V, 12V, 15V i 20V. Moduł pozwala na regulację krokową 20mV, 100mV lub 1V, jeżeli obsługuje to podłączony zasilacz.

Zastosowanie w warsztacie

• Testowanie ładowarek USB-C PD i sprawdzanie dostępnych profili napięcia.
• Budowa adapterów zasilania z USB-C PD na przewody DC.
• Uruchamianie małych urządzeń elektronicznych z zasilacza USB-C.
• Weryfikacja działania trybu PD2.0, PD3.0 i PPS.
• Pomiar napięcia i prądu podczas prostych testów zasilania.

Specyfikacja techniczna

Parametr	Wartość
Typ produktu	Moduł wyzwalacza USB-C PD
Model	XY-WPDT
Wariant złącza	USB-C male
Obsługiwane protokoły	USB PD2.0, USB PD3.0
Wyświetlane wartości	Napięcie, prąd, tryb naprzemienny
Profile napięciowe	5V, 9V, 12V, 15V, 20V, PPS - zależnie od zasilacza
Regulacja PPS	20mV, 100mV, 1V - zależnie od obsługi zasilacza
Sterowanie	Przyciski K1 i K2
Pamięć ustawień	Tak
Tryb rotacyjny	Tak, tryb L dla przełączania dostępnych profili
Zastosowanie	Testowanie ładowarek PD, zasilanie urządzeń DC, testy warsztatowe

Zawartość zestawu

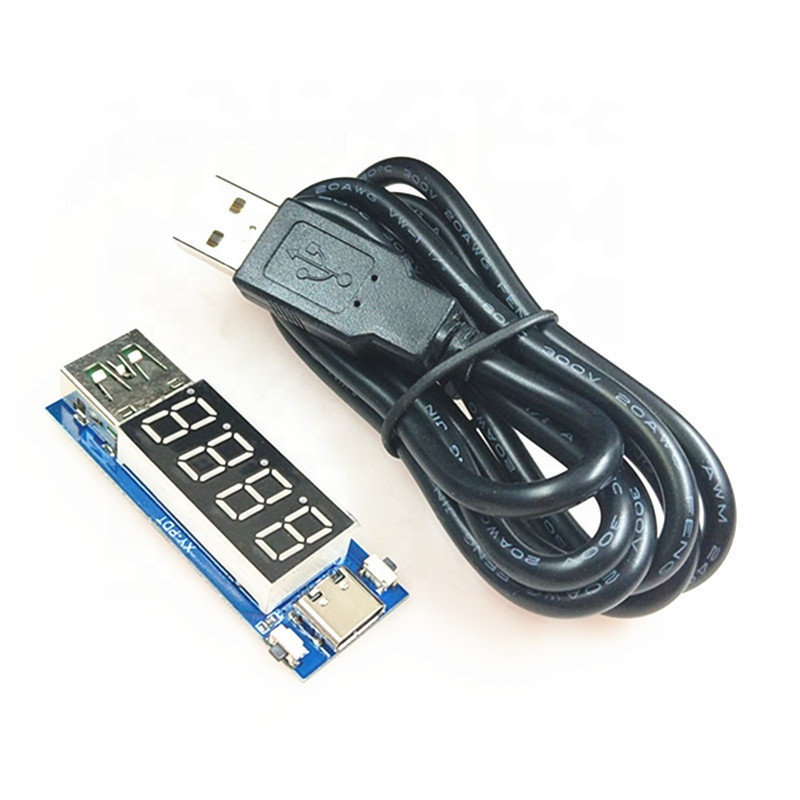

• 1x moduł wyzwalacza USB-C PD XY-WPDT Male
• 1x przewód USB

FAQ - najczęściej zadawane pytania

Czy moduł działa z każdą ładowarką USB-C?

Nie. Do wyzwalania profili napięciowych potrzebna jest ładowarka lub zasilacz z obsługą USB Power Delivery. Jeśli ładowarka nie obsługuje PD, moduł nie uzyska wyższych napięć.

Czy moduł sam podnosi napięcie do 20V?

Nie. Moduł nie jest przetwornicą. Wyzwala profil napięcia z ładowarki USB-C PD. Napięcie 20V będzie dostępne tylko wtedy, gdy podłączony zasilacz obsługuje taki profil.

Do czego służy tryb PPS?

PPS pozwala na dokładniejszą regulację napięcia niż standardowe profile PD. Moduł może regulować napięcie krokami 20mV, 100mV lub 1V, jeśli ładowarka wspiera taki tryb.

Czy moduł zapamiętuje ostatnie ustawienie?

Tak. Moduł zapamiętuje ostatni wybrany bieg napięcia i tryb pracy po odłączeniu zasilania.

Rada eksperta Avifly: Przed podłączeniem właściwego urządzenia zawsze sprawdź napięcie na wyjściu modułu. Błędnie wybrany profil PD może uszkodzić elektronikę, szczególnie przy urządzeniach projektowanych wyłącznie pod 5V lub 9V.
