Odbiornik RC RadioMaster ER6 2.4GHz ELRS 6CH PWM - do modeli samolotów, telemetria

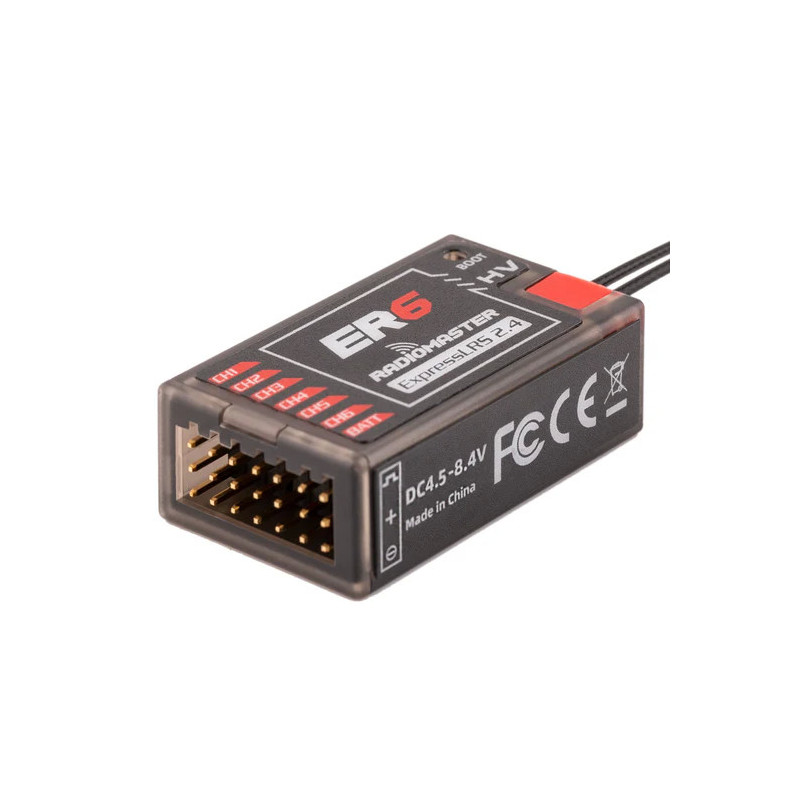

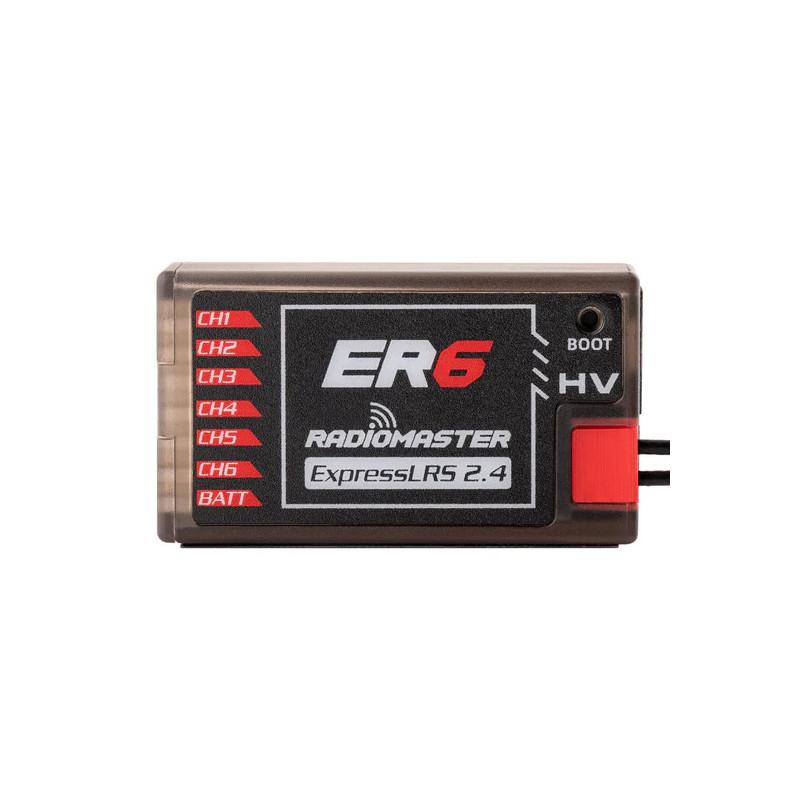

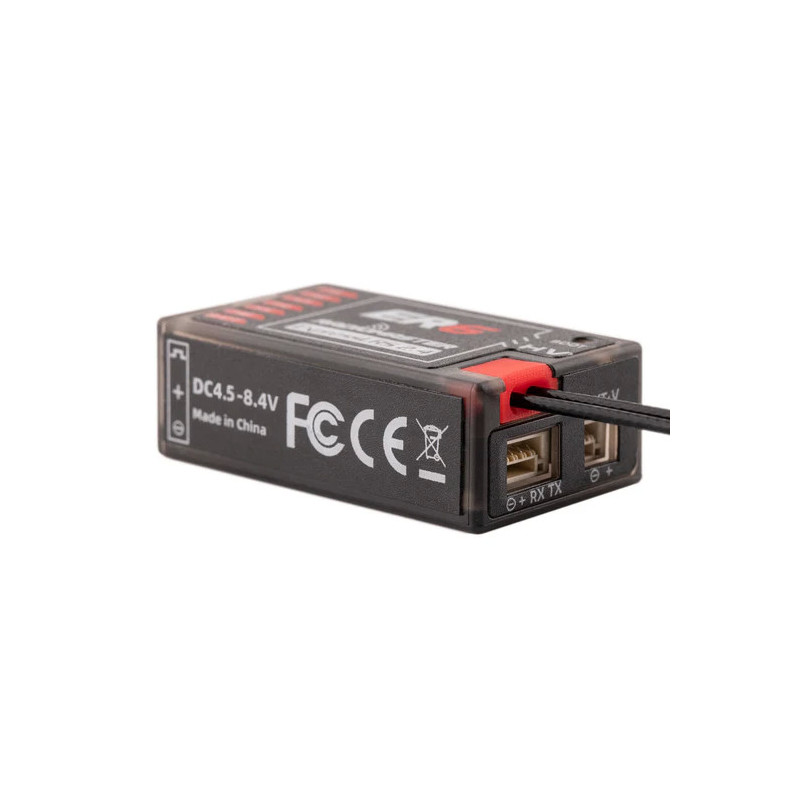

Odbiornik RC RadioMaster ER6 2.4GHz ELRS 6CH PWM

RadioMaster ER6 to odbiornik RC ExpressLRS 2.4 GHz przeznaczony przede wszystkim do modeli stałopłatów, wyposażony w 6 kanałów PWM, telemetrię napięcia oraz interfejsy CRSF i SBUS. Pozwala bezpośrednio sterować maksymalnie sześcioma serwami i współpracuje z nadajnikami oraz modułami pracującymi w systemie ELRS 2.4 GHz.

Odbiornik posiada dwie anteny o długości 20 cm oraz telemetrię o mocy do 100 mW. Obsługuje pomiar napięcia zasilania odbiornika oraz zewnętrznego akumulatora lotniczego, którego napięcie może być mierzone w zakresie 4.0-35 V.

Dla kogo jest ten odbiornik?

• Buduję model samolotu RC i potrzebuję odbiornika z klasycznymi wyjściami PWM dla serw
• Korzystam z systemu ExpressLRS 2.4 GHz
• Potrzebuję do 6 kanałów PWM oraz telemetrii napięcia pakietu
• Chcę możliwość dalszej rozbudowy systemu telemetrycznego przez CRSF

Dla kogo NIE jest?

• Korzystam z systemu RC innego niż ExpressLRS 2.4 GHz
• Potrzebuję więcej niż 6 niezależnych wyjść PWM
• Szukam odbiornika przeznaczonego wyłącznie do ultralekkiego drona FPV, gdzie kluczowe są minimalne wymiary i masa

Najważniejsze cechy

• 6 kanałów PWM - możliwość bezpośredniego podłączenia do sześciu serw lub innych urządzeń sterowanych sygnałem PWM
• ExpressLRS 2.4 GHz - kompatybilność z modułami ELRS 2.4 GHz oraz aparaturami z wbudowanym ELRS pracującym w tym paśmie
• Dwie anteny 20 cm - konstrukcja przygotowana do zastosowania w większych modelach RC
• Telemetria do 100 mW - moc telemetrii może być regulowana przez LUA
• Pomiar napięcia 4.0-35 V - odbiornik może przekazywać telemetrię napięcia zewnętrznego akumulatora

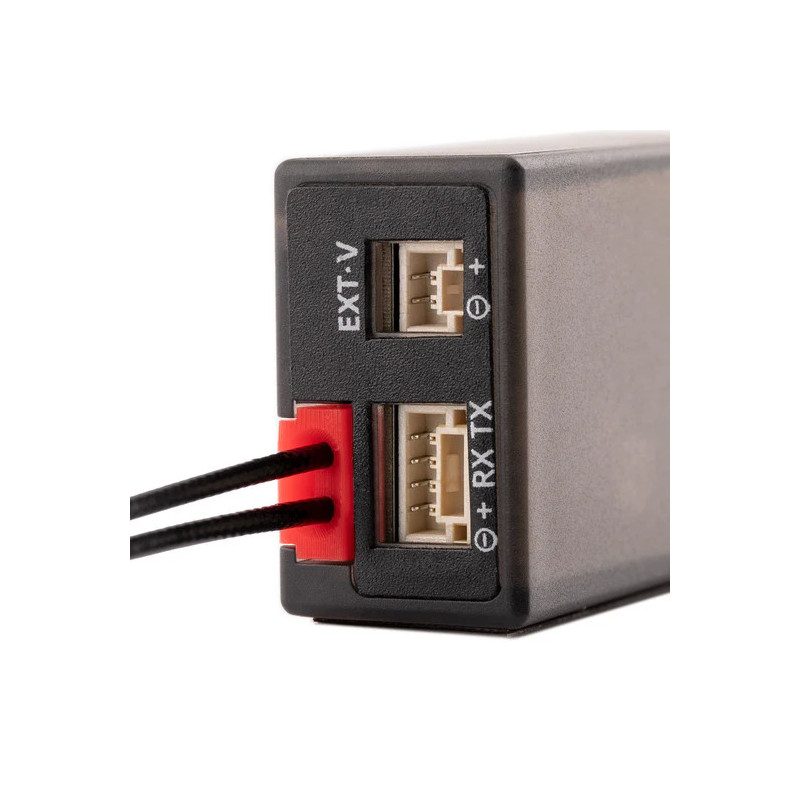

• CRSF i SBUS - dodatkowe interfejsy szeregowe zwiększają możliwości integracji odbiornika z elektroniką modelu
• Wi-Fi i WEBUI - obsługa aktualizacji oraz konfiguracji odbiornika bez przewodowego połączenia z komputerem

Specyfikacja techniczna

• Model: RadioMaster ER6
• Pasmo: 2.4 GHz
• Protokół bezprzewodowy: ExpressLRS
• Wersja ExpressLRS fabrycznie: 3.3.0
• Zasilanie: DC 4.5-8.4 V
• Liczba kanałów PWM: 6
• Wyjście szeregowe: CRSF / SBUS
• Interfejs magistrali: CRSF
• Maksymalna moc telemetrii: 100 mW, regulowana przez LUA
• Zakres pomiaru napięcia akumulatora: DC 4.0-35 V

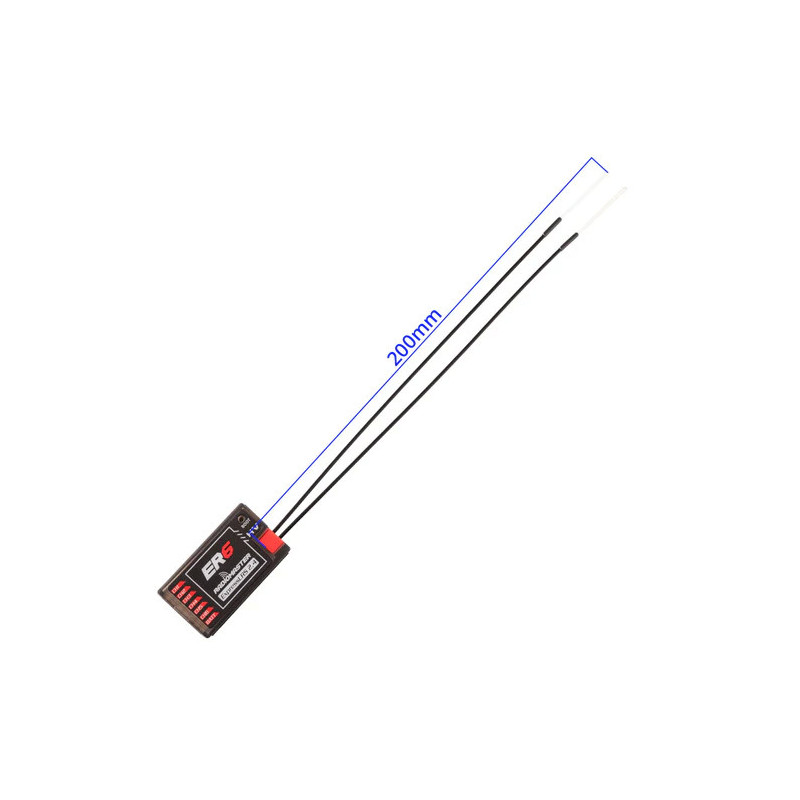

• Anteny: 2x antena 20 cm o wysokiej czułości
• Złącza: 2.54 mm

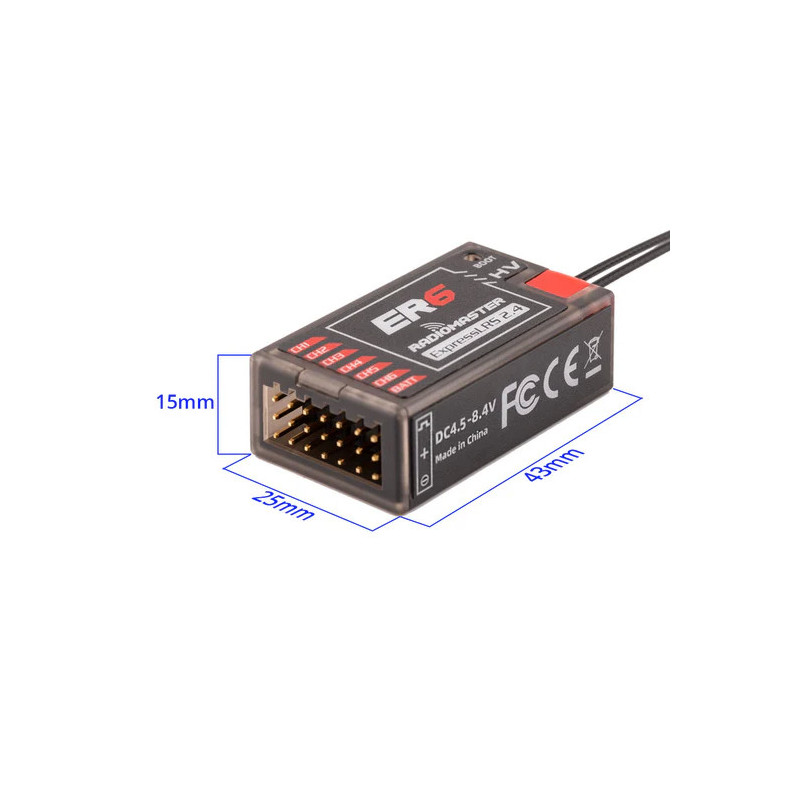

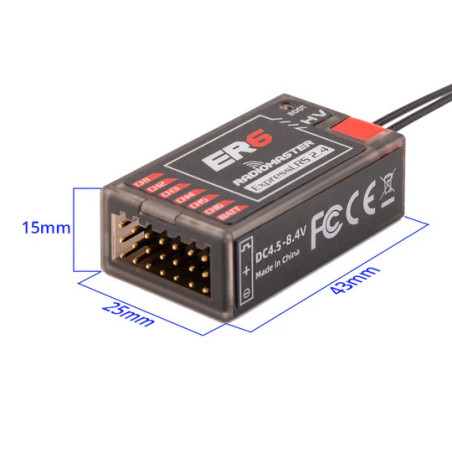

• Wymiary: 43 x 25 x 15 mm
• Waga: 14.5 g

Zawartość zestawu

• 1x odbiornik RadioMaster ER6 2.4GHz ELRS PWM
• 1x przewód telemetrii napięcia Type-B
• 1x przewód CRSF
• 1x przewód ELRS RX SBUS
• 1x karta użytkownika

Najczęściej zadawane pytania

Tak. Odbiornik jest kompatybilny z modułami ExpressLRS 2.4 GHz oraz aparaturami wyposażonymi we wbudowany nadajnik ELRS 2.4 GHz.

Odbiornik posiada 6 wyjść PWM, dzięki czemu może bezpośrednio obsługiwać do sześciu kanałów PWM.

Tak. Odbiornik obsługuje telemetrię napięcia zewnętrznego akumulatora w zakresie DC 4.0-35 V oraz telemetrię napięcia zasilającego sam odbiornik.

Tak. ER6 obsługuje aktualizacje przez Wi-Fi oraz konfigurację z wykorzystaniem interfejsu WEBUI.

Rada eksperta Avifly: W modelu stałopłata rozmieść obie anteny tak, aby nie przebiegały równolegle bezpośrednio obok siebie i były odsunięte od przewodów dużego prądu, regulatora ESC oraz elementów z włókna węglowego.
