Sonda oscyloskopowa FNIRSI P4100 - wysokonapięciowa 100:1, pasmo 100 MHz, złącze BNC

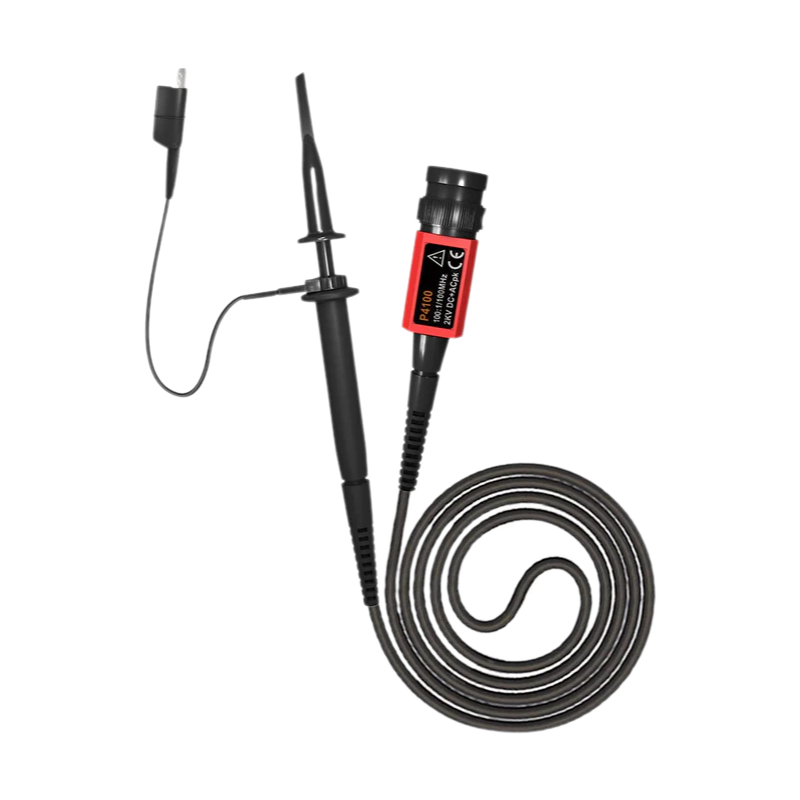

Sonda oscyloskopowa FNIRSI P4100 100:1 100 MHz

Sonda oscyloskopowa FNIRSI P4100 służy do obserwacji przebiegów o podwyższonym napięciu przy użyciu oscyloskopu ze złączem BNC. Stałe tłumienie 100:1, pasmo 100 MHz oraz rezystancja wejściowa 100 MΩ ograniczają obciążenie badanego układu i umożliwiają analizę szybkich sygnałów.

Dla kogo jest ta sonda?

• Wykonuję pomiary układów z napięciem przekraczającym zakres standardowej sondy 1:1 lub 10:1
• Potrzebuję sondy 100:1 do oscyloskopu ze złączem BNC
• Analizuję przebiegi o częstotliwości do 100 MHz

Dla kogo NIE jest?

• Potrzebuję sondy różnicowej do pomiaru napięcia między dwoma punktami niepołączonymi z masą oscyloskopu
• Mój oscyloskop nie obsługuje tłumienia 100:1 lub ma niezgodną pojemność wejściową

Najważniejsze cechy

• Tłumienie 100:1 - napięcie przekazywane do wejścia oscyloskopu jest zmniejszane stukrotnie
• Pasmo 100 MHz i czas narastania 3,5 ns - możliwość obserwacji szybkich zmian sygnału
• Rezystancja wejściowa 100 MΩ i pojemność 6 pF - ograniczone obciążenie badanego obwodu
• Regulowana kompensacja 10-35 pF - dopasowanie sondy do wejścia oscyloskopu
• Przewód o długości 1,1 m - wygodne podłączenie stanowiska pomiarowego

Specyfikacja techniczna

• Marka: FNIRSI
• Model: P4100
• Typ: sonda oscyloskopowa wysokonapięciowa
• Współczynnik tłumienia: 100:1
• Pasmo przenoszenia: 100 MHz
• Czas narastania: 3,5 ns
• Rezystancja wejściowa: 100 MΩ
• Pojemność wejściowa: 6 pF
• Zakres kompensacji: 10-35 pF
• Maksymalne napięcie pracy według tabeli producenta: 1000 V DC + AC p-p

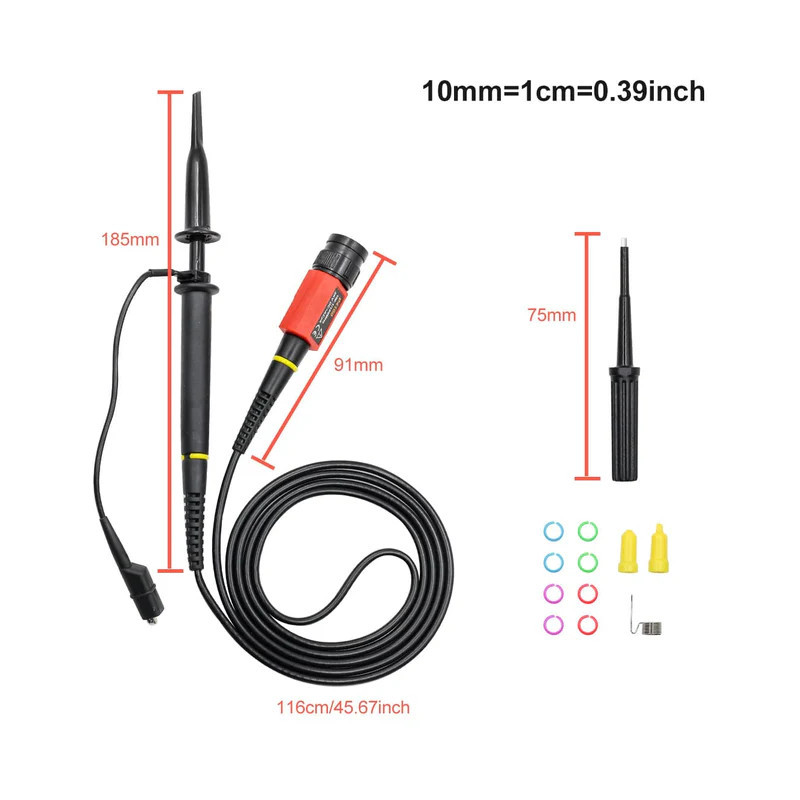

• Długość przewodu: 1,1 m

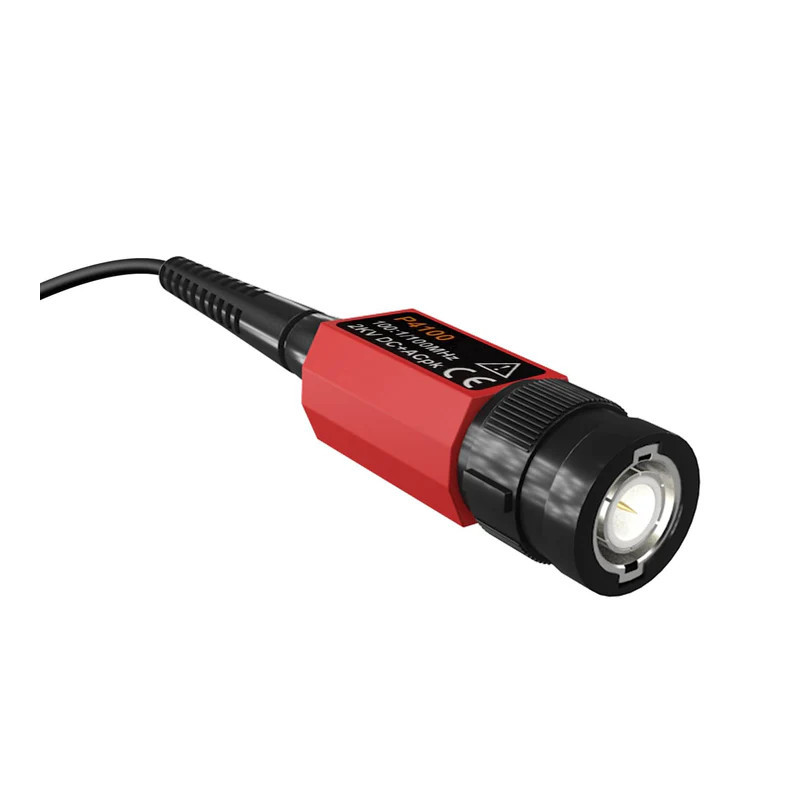

• Złącze oscyloskopu: BNC
• Materiał obudowy: ABS
• Kolor: czarny
• Temperatura pracy: od -5 do 40 C
• Maksymalna wilgotność względna: 80%

Zawartość zestawu

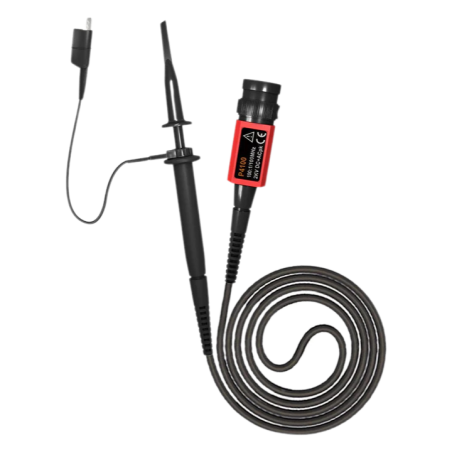

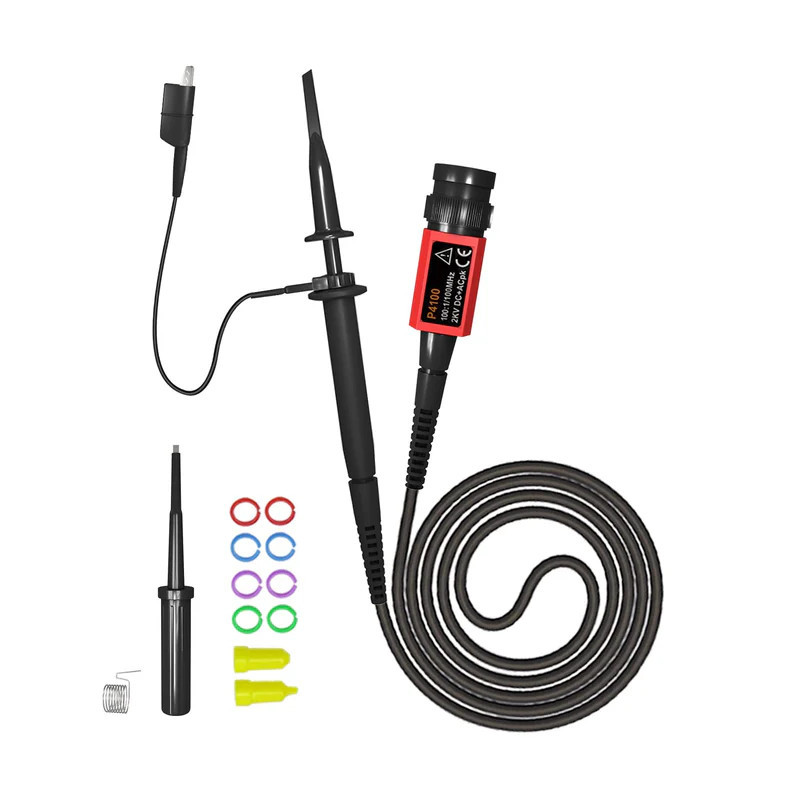

• 1x sonda oscyloskopowa FNIRSI P4100 z przewodem i złączem BNC

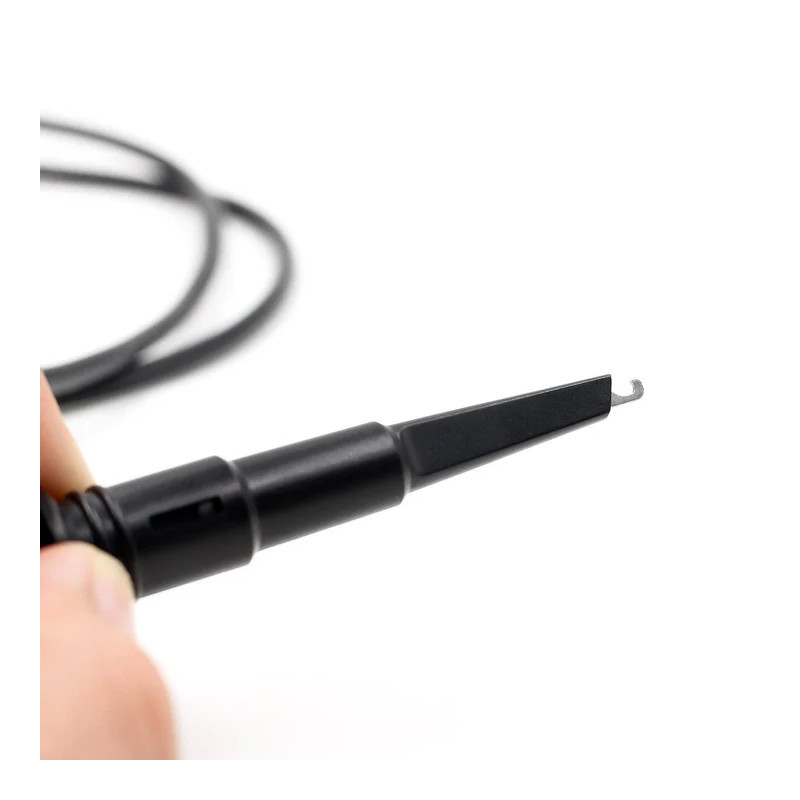

• 1x nasadka chwytakowa
• 1x wkrętak do regulacji kompensacji

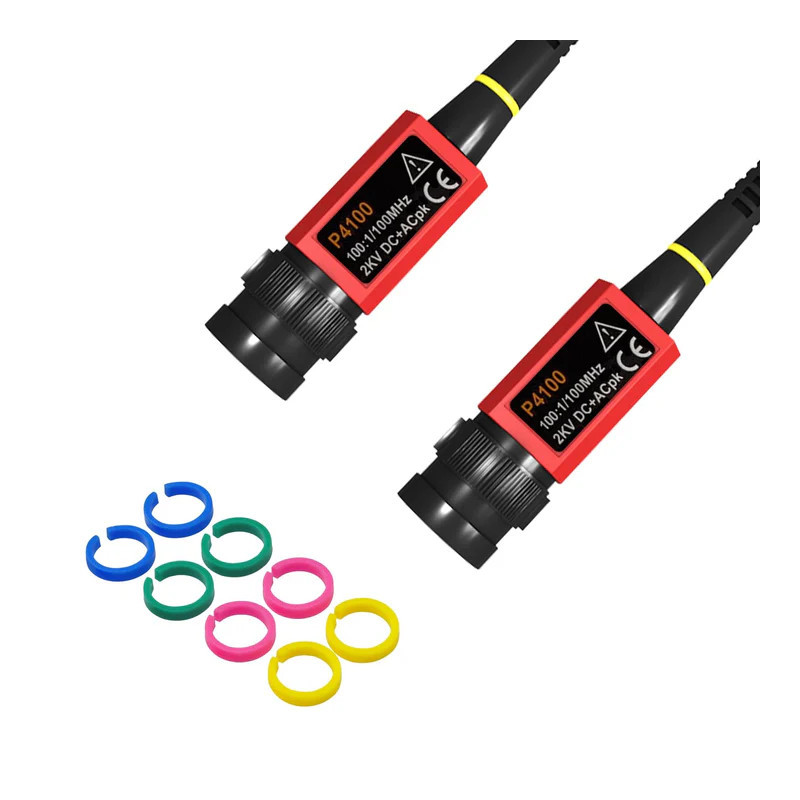

• 8x kolorowy pierścień oznaczeniowy

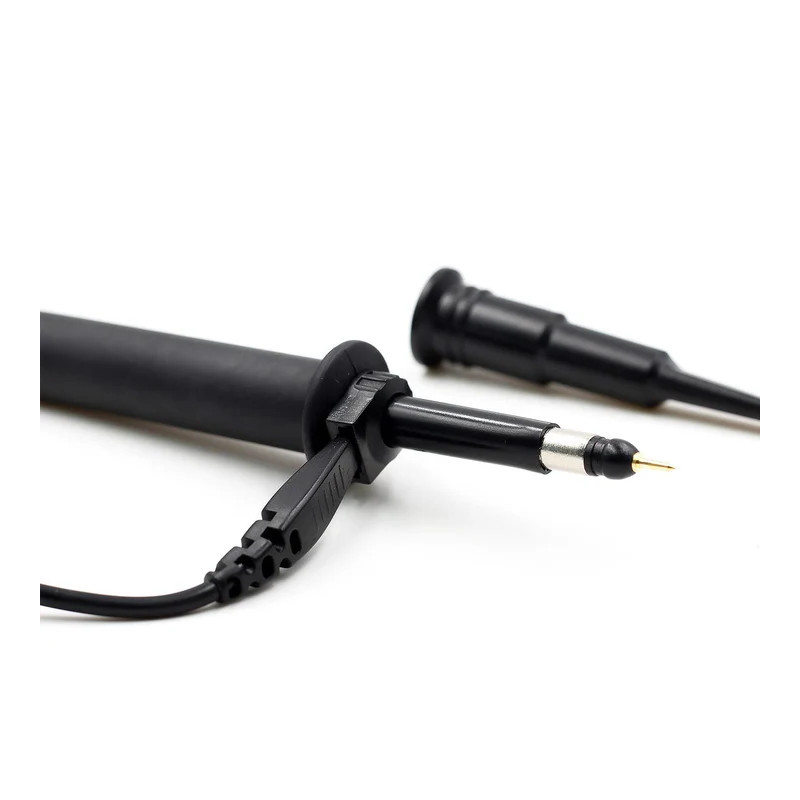

• 2x tuleja pozycjonująca końcówkę
• 1x styk sprężynowy
• 1x instrukcja obsługi

Najczęściej zadawane pytania

Nie. FNIRSI P4100 pracuje ze stałym współczynnikiem tłumienia 100:1. Odpowiednią wartość należy ustawić również w menu oscyloskopu.

Producent określa ją jako uniwersalną, ale oscyloskop musi mieć zgodne wejście BNC, obsługiwać sondę 100:1 oraz mieścić się w zakresie kompensacji 10-35 pF.

Nie. Jest to sonda jednokońcówkowa odnosząca pomiar do przewodu masowego. Nie zastępuje izolowanej sondy różnicowej.

Rada eksperta Avifly: Przed pierwszym pomiarem podłącz sondę do wyjścia kalibracyjnego oscyloskopu i wyreguluj kompensację do uzyskania prawidłowego przebiegu prostokątnego.

Bezpieczeństwo użytkowania

• Nie przekraczaj limitu napięcia sondy ani dopuszczalnego napięcia wejściowego oscyloskopu.
• Nie używaj sondy z uszkodzoną izolacją, przewodem lub końcówką pomiarową.
• Nie wykonuj pomiarów wysokiego napięcia bez odpowiednich kwalifikacji i środków ochrony.
• Chroń sondę przed wilgocią, deszczem, uderzeniami i bezpośrednim nasłonecznieniem.
