Tester elementów LCR FNIRSI LCR-T7 - tester tranzystorów, 50 MOhm, 100 mF, 20 H

Tester elementów LCR FNIRSI LCR-T7

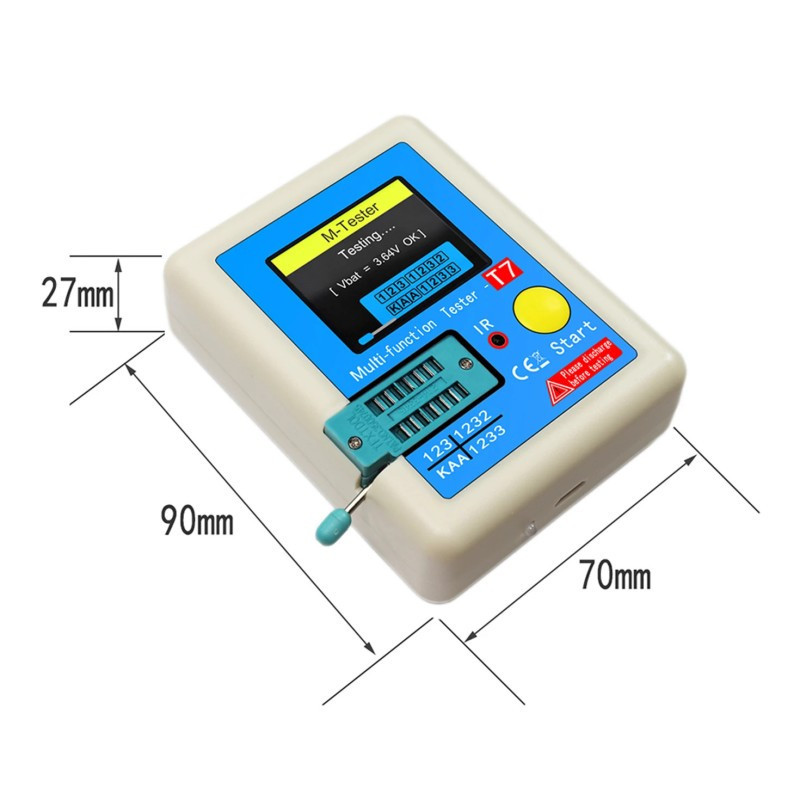

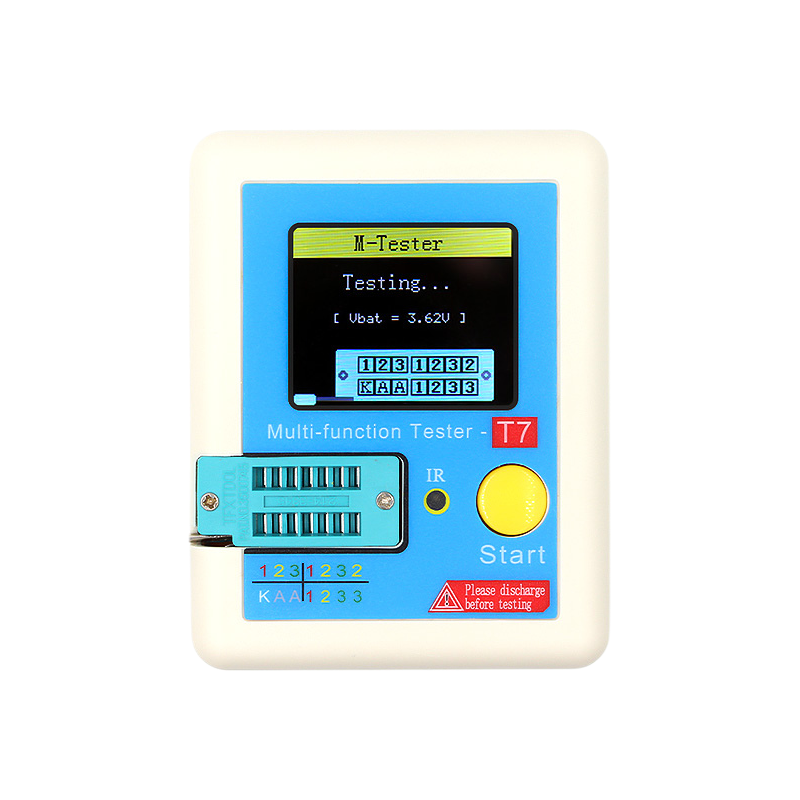

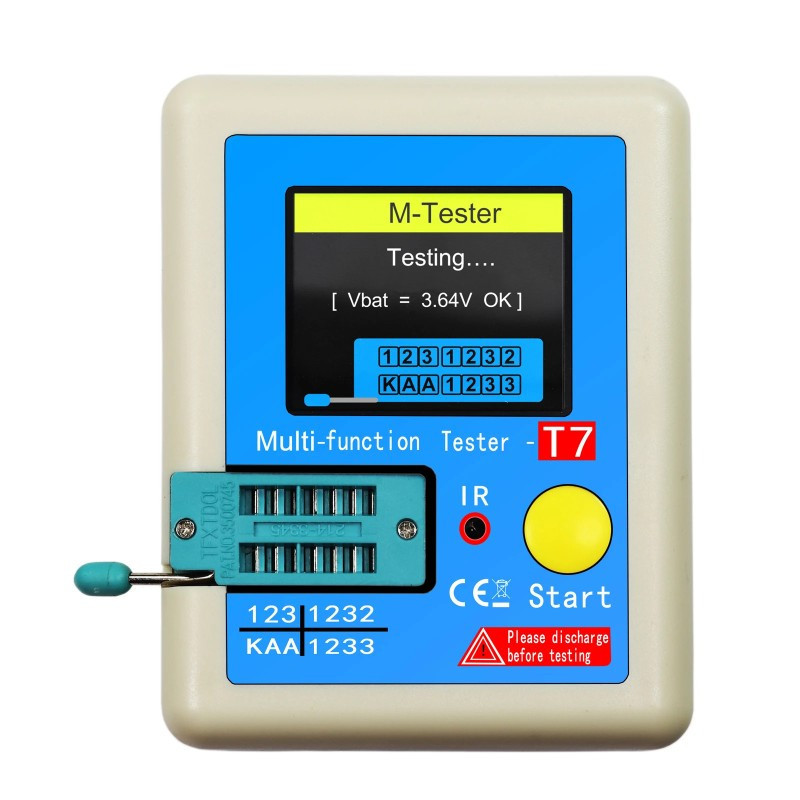

Tester elementów LCR FNIRSI LCR-T7 to kompaktowy przyrząd do automatycznego rozpoznawania i sprawdzania rezystorów, kondensatorów, cewek, diod oraz elementów półprzewodnikowych. Urządzenie znajduje zastosowanie podczas napraw elektroniki, selekcjonowania podzespołów i weryfikowania elementów przed montażem.

Badany element można umieścić bezpośrednio w podstawce ZIF-14 lub podłączyć za pomocą dołączonych przewodów z chwytakami. Pomiar uruchamiany jest jednym przyciskiem, a wynik i rozpoznany typ elementu wyświetlane są na kolorowym ekranie TFT.

Dla kogo jest ten tester?

• Dla elektroników diagnozujących elementy przewlekane i półprzewodniki
• Dla serwisów potrzebujących szybkiego testu elementu przed montażem
• Dla hobbystów budujących i naprawiających układy elektroniczne

Dla kogo NIE jest?

• Nie zastępuje laboratoryjnego miernika LCR o określonej częstotliwości i dokładności pomiarowej
• Nie jest przeznaczony do pomiarów elementów znajdujących się pod napięciem
• Może nie rozpoznawać poprawnie niektórych półprzewodników mocy i elementów z wbudowanymi rezystorami

Najważniejsze cechy

• Automatyczne rozpoznawanie popularnych elementów elektronicznych
• Pomiar rezystancji w zakresie 0,5 Ohm - 50 MOhm
• Pomiar pojemności w zakresie 25 pF - 100 mF
• Pomiar indukcyjności w zakresie 10 uH - 20 H
• Obsługa tranzystorów BJT, MOSFET, JFET i IGBT oraz diod, tyrystorów i triaków
• Kolorowy wyświetlacz TFT 1,8 cala, 128 x 160 px
• Wbudowany akumulator Li-Ion ładowany przez złącze microUSB
• Automatyczne wyłączanie ograniczające zużycie energii

Rozpoznawanie elementów półprzewodnikowych

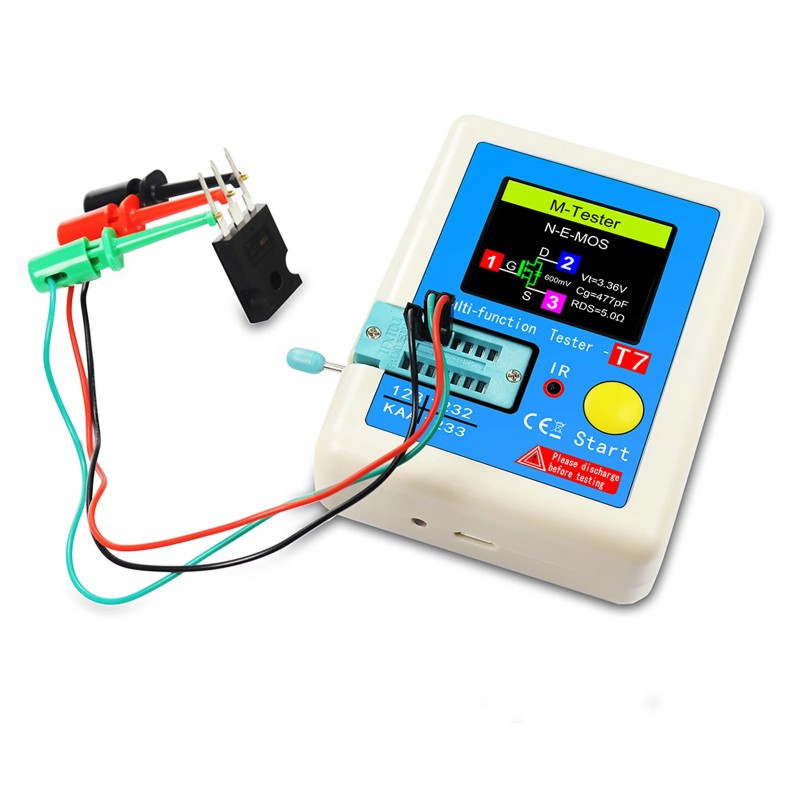

LCR-T7 rozróżnia między innymi tranzystory NPN i PNP oraz różne typy tranzystorów polowych. W zależności od badanego elementu może prezentować takie parametry jak wzmocnienie prądowe hFE, napięcie baza-emiter, napięcie progowe bramki, pojemność bramki lub rezystancję kanału.

Specyfikacja techniczna

• Model: LCR-T7
• Typ urządzenia: automatyczny tester elementów elektronicznych
• Rezystancja: 0,5 Ohm - 50 MOhm
• Pojemność: 25 pF - 100 mF
• Indukcyjność: 10 uH - 20 H
• Pomiar napięcia ogniw: 0,1 V - 4,5 V
• Pomiar napięcia przebicia diod Zenera: do 30 V
• Obsługiwane elementy: rezystory, kondensatory, cewki, diody, podwójne diody, diody Zenera, BJT, MOSFET, JFET, IGBT, tyrystory i triaki
• Wyświetlacz: kolorowy LCD TFT 1,8 cala
• Rozdzielczość wyświetlacza: 128 x 160 px
• Gniazdo pomiarowe: podstawka ZIF-14
• Zasilanie: wbudowany akumulator Li-Ion
• Ładowanie: microUSB
• Materiał obudowy: tworzywo sztuczne
• Funkcja automatycznego wyłączania: tak

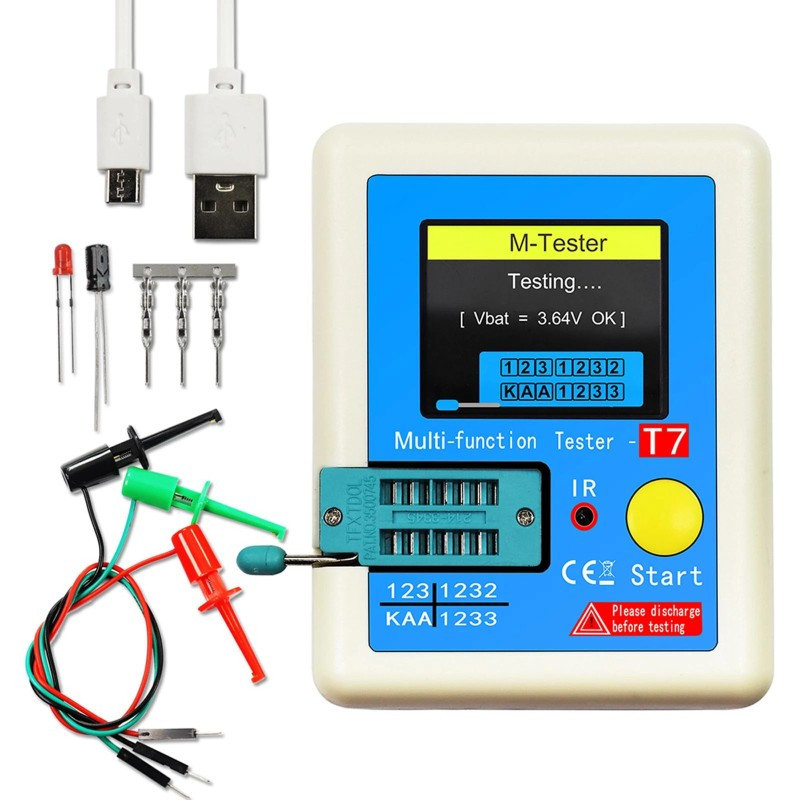

Zawartość zestawu

• 1x tester elementów LCR-T7
• 3x przewód pomiarowy z chwytakiem sprężynowym
• 1x przewód USB

Najczęściej zadawane pytania

Czy tester automatycznie rozpoznaje typ tranzystora?

Tak. Urządzenie może rozróżniać między innymi tranzystory NPN i PNP oraz wybrane typy MOSFET, JFET i IGBT.

Czy można mierzyć kondensator bez jego rozładowania?

Nie. Kondensator należy całkowicie rozładować przed podłączeniem. Pozostałe napięcie może trwale uszkodzić tester.

Czy LCR-T7 nadaje się do elementów SMD?

Elementy SMD można podłączyć przy użyciu odpowiednich chwytaków lub adaptera. Tester nie ma zintegrowanej pęsety pomiarowej.

Czy można sprawdzać elementy znajdujące się na płytce?

Najbardziej wiarygodny wynik uzyskuje się po wylutowaniu elementu. Pozostałe elementy obwodu mogą wpływać na pomiar i identyfikację.

Rada eksperta Avifly: Przed oceną uszkodzonego elementu wykonaj pomiar poza obwodem. Pomiar na płytce może być zafałszowany przez rezystory, kondensatory i ścieżki połączone równolegle.

Bezpieczeństwo użytkowania

• Przed pomiarem zawsze rozładuj kondensator.
• Nie podłączaj testera do zasilonego układu elektronicznego.
• Podczas pomiaru ogniw nie przekraczaj napięcia 4,5 V.
