Nadajnik wideo FPV HGLRC Zeus Nano VTX 350mW - VTX do drona wyścigowego, IRC Tramp, IPEX

Nadajnik wideo FPV HGLRC Zeus Nano VTX 350mW

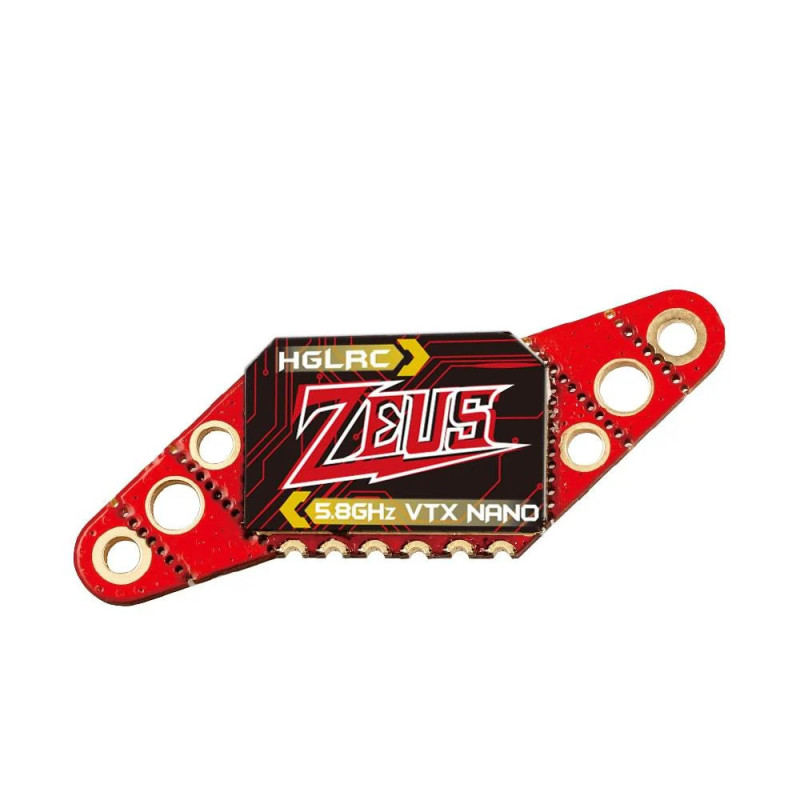

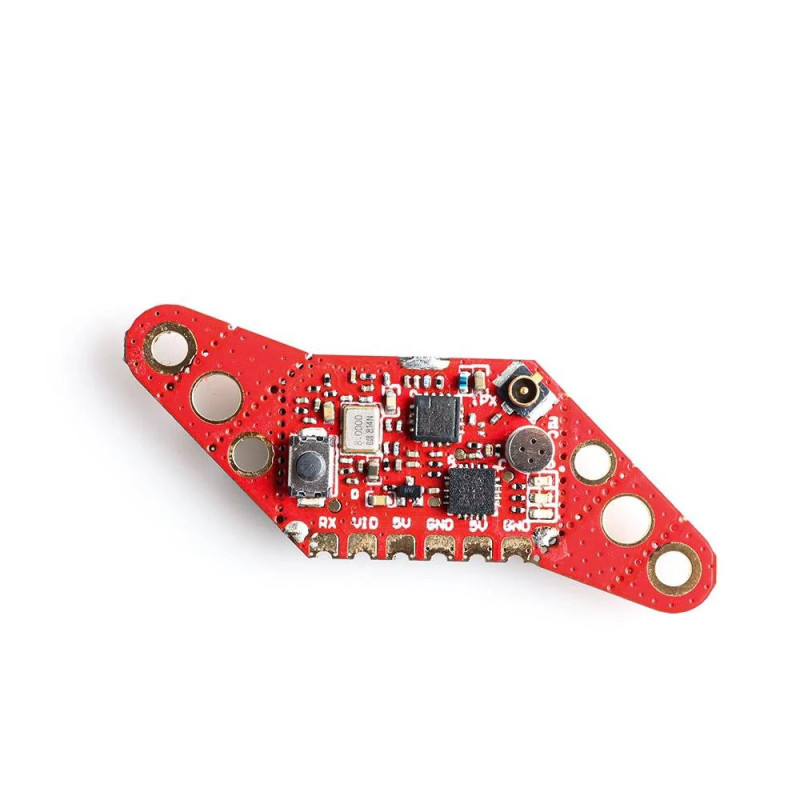

Nadajnik wideo FPV HGLRC Zeus Nano VTX 350mW to kompaktowy moduł VTX do dronów wyścigowych i lekkich konstrukcji FPV, z regulowaną mocą wyjściową do 350mW, obsługą 40 kanałów oraz protokołem sterowania IRC Tramp.

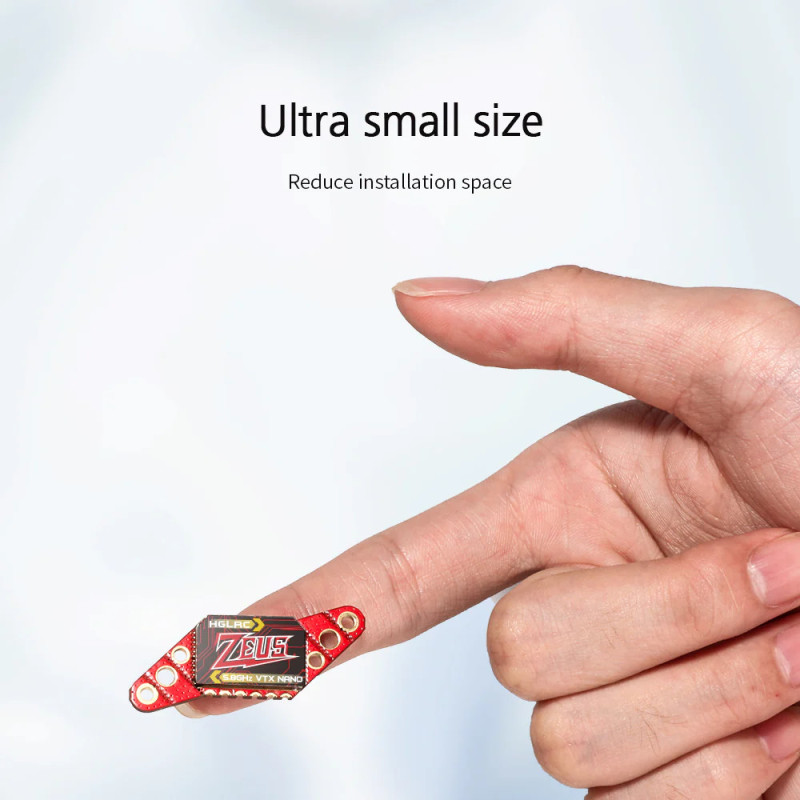

Moduł sprawdzi się tam, gdzie liczy się mały rozmiar, niska masa i możliwość dopasowania mocy nadawania do warunków lotu. Dzięki wymiarom 18.6 x 13.6 x 6 mm oraz wadze 2.4 g Zeus Nano VTX można łatwo zmieścić w ciasnych ramach FPV.

Najważniejsze cechy

• Moc wyjściowa do 350mW - pozwala dobrać siłę sygnału do lotów treningowych, wyścigowych lub bardziej otwartej przestrzeni.

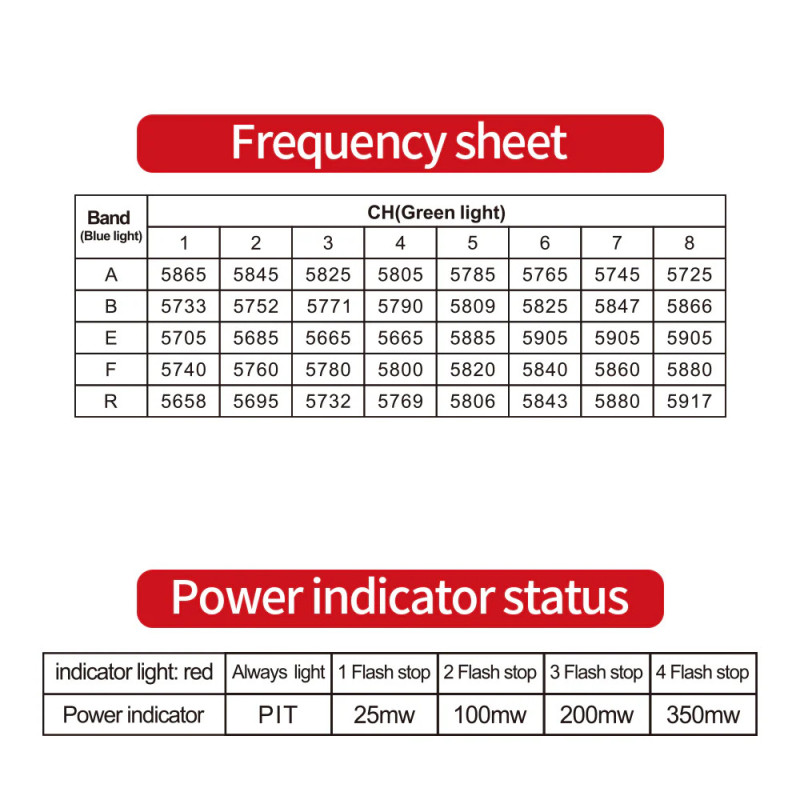

• Tryby PIT / 25 / 100 / 200 / 350mW - wygodna regulacja mocy VTX zależnie od potrzeb i warunków na torze.
• Protokół IRC Tramp - umożliwia sterowanie ustawieniami VTX z poziomu kontrolera lotu, jeśli konfiguracja drona to obsługuje.
• Standard 40 kanałów - obsługa grup częstotliwości A / B / E / F / R daje szeroką kompatybilność z typowymi goglami i odbiornikami FPV.
• Złącze antenowe IPEX - popularny standard stosowany w lekkich konstrukcjach FPV.

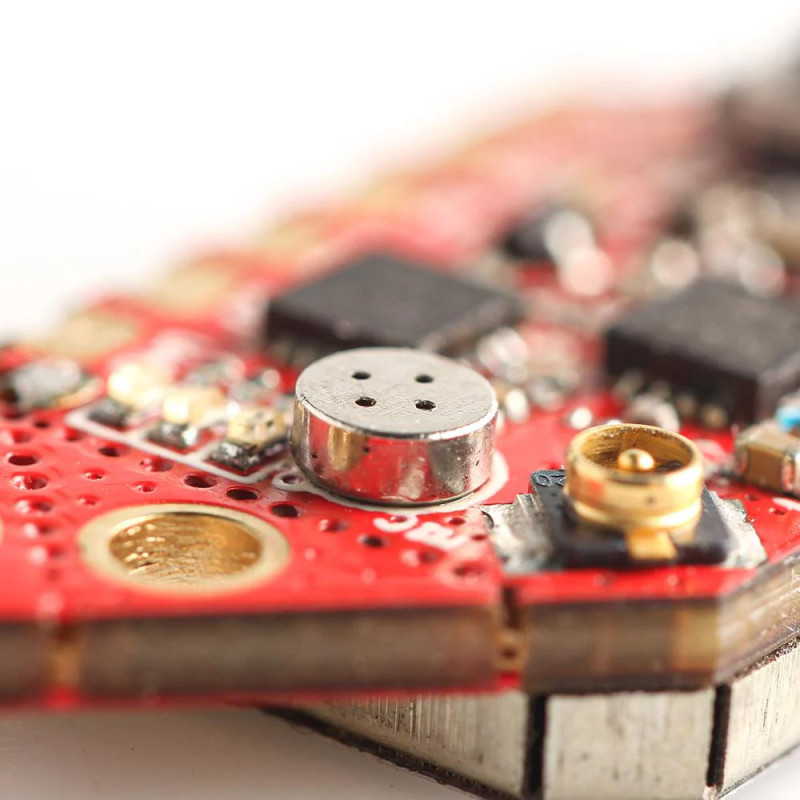

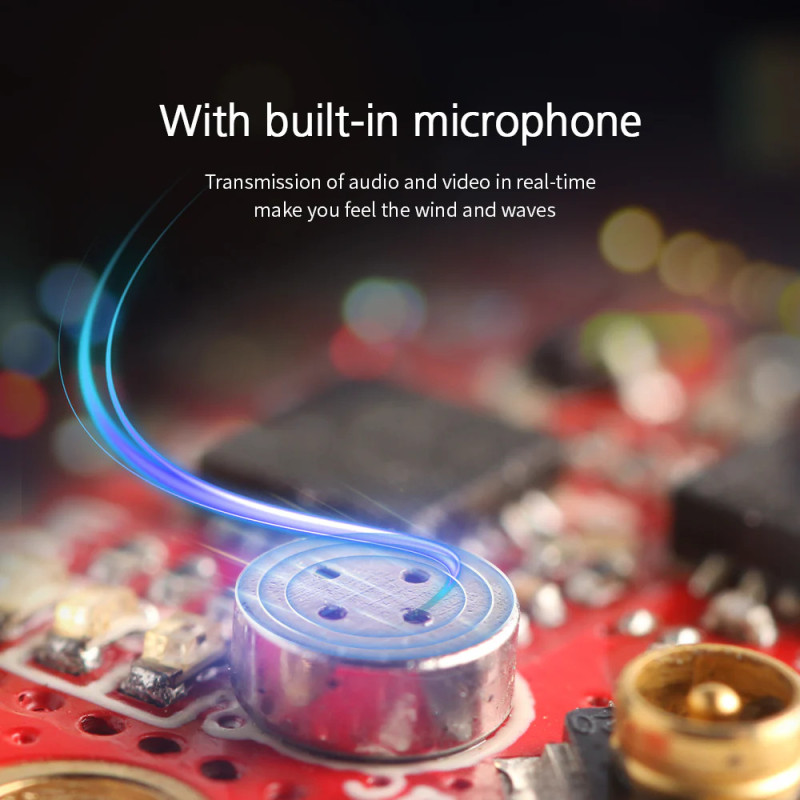

• Wbudowany mikrofon - pozwala przesyłać dźwięk z modelu, jeśli reszta instalacji jest prawidłowo skonfigurowana.
• Zasilanie DC 5V - moduł wymaga stabilnego źródła 5V z kontrolera lotu lub osobnego regulatora.

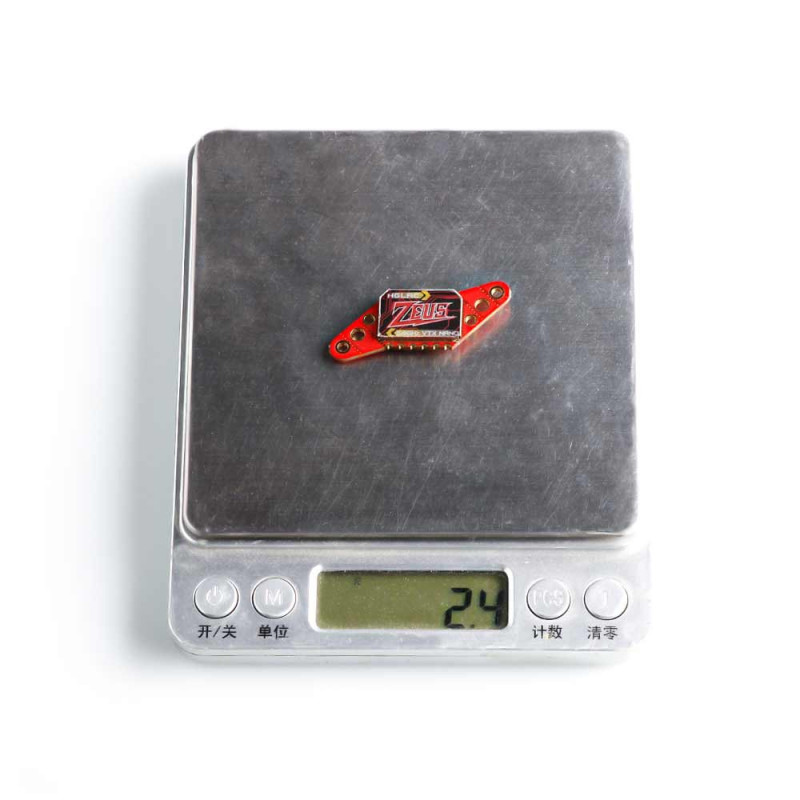

• Waga 2.4 g - dobry wybór do lekkich quadcopterów, gdzie każdy gram wpływa na czas lotu i charakterystykę sterowania.

Dla kogo jest ten VTX?

• Dla pilotów FPV budujących lekki dron wyścigowy lub freestyle, w którym brakuje miejsca na większy nadajnik wideo.
• Dla osób potrzebujących VTX z regulowaną mocą do 350mW.
• Dla użytkowników, którzy chcą sterować ustawieniami nadajnika przez IRC Tramp.
• Dla konstrukcji z montażem 16 x 16 mm, 20 x 20 mm lub 25.5 x 25.5 mm.

Dla kogo NIE jest?

• Nie jest to nadajnik do systemów cyfrowych typu DJI, Walksnail lub HDZero.
• Nie będzie odpowiedni, jeśli rama wymaga wyłącznie dużego modułu VTX z innym rozstawem montażowym.
• Nie należy zasilać go bezpośrednio z pakietu LiPo, jeśli nie zapewniono stabilnego napięcia 5V.

Regulowana moc nadawania

Zeus Nano VTX obsługuje kilka poziomów mocy: PIT, 25mW, 100mW, 200mW oraz 350mW. Niska moc przydaje się na torze i przy pracy serwisowej, a wyższa moc pomaga utrzymać stabilniejszy obraz w większej odległości od pilota.

Tryb PIT ogranicza emisję sygnału i jest użyteczny podczas konfiguracji modelu lub pracy przy kilku dronach jednocześnie. To praktyczne rozwiązanie w środowisku wyścigowym, gdzie wiele modeli pracuje na różnych kanałach.

Kompatybilność montażowa

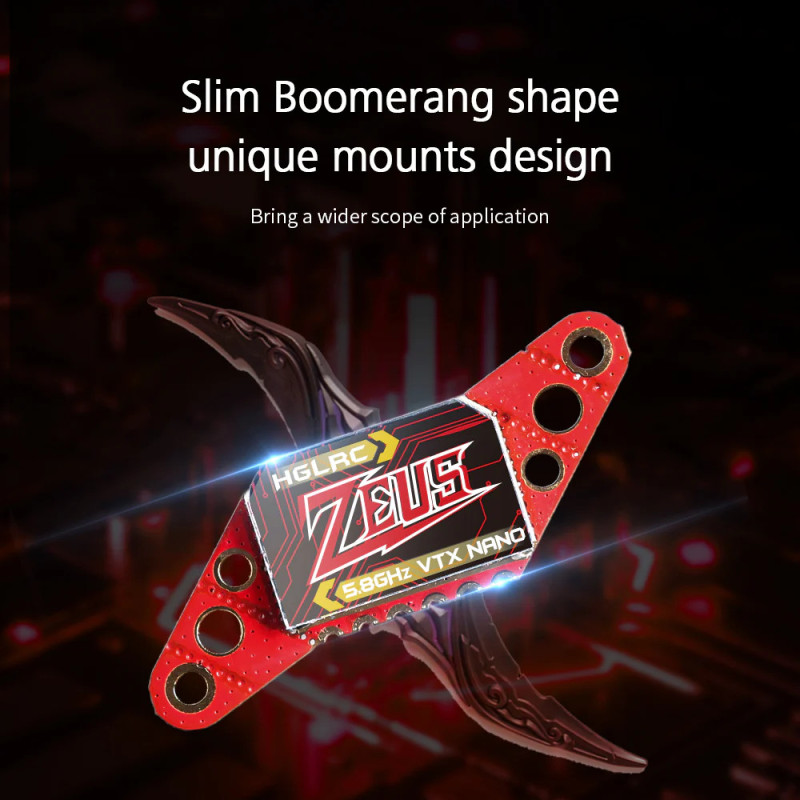

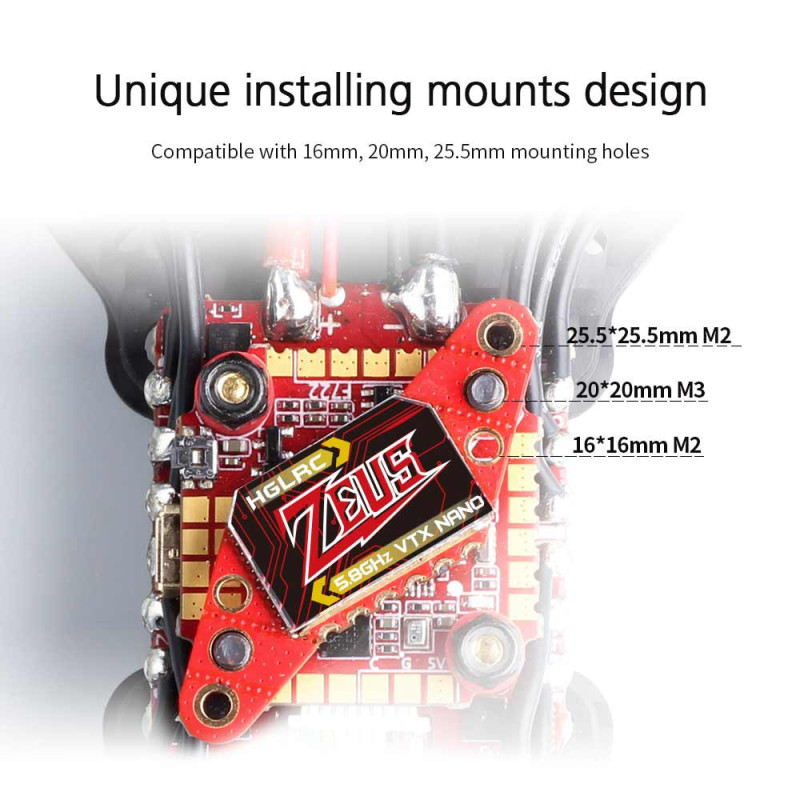

Producent przewidział kilka rozstawów montażowych: 16 x 16 mm M2, 25.5 x 25.5 mm M2 oraz 20 x 20 mm M3. Dzięki temu moduł można dopasować do wielu ram FPV bez konieczności stosowania niestandardowych adapterów.

Kompaktowy format ułatwia montaż w ciasnych frame'ach, gdzie klasyczny VTX zajmowałby zbyt dużo miejsca lub kolidował z kontrolerem lotu, odbiornikiem RC albo przewodami od kamery.

IRC Tramp - kontrola VTX z poziomu elektroniki drona

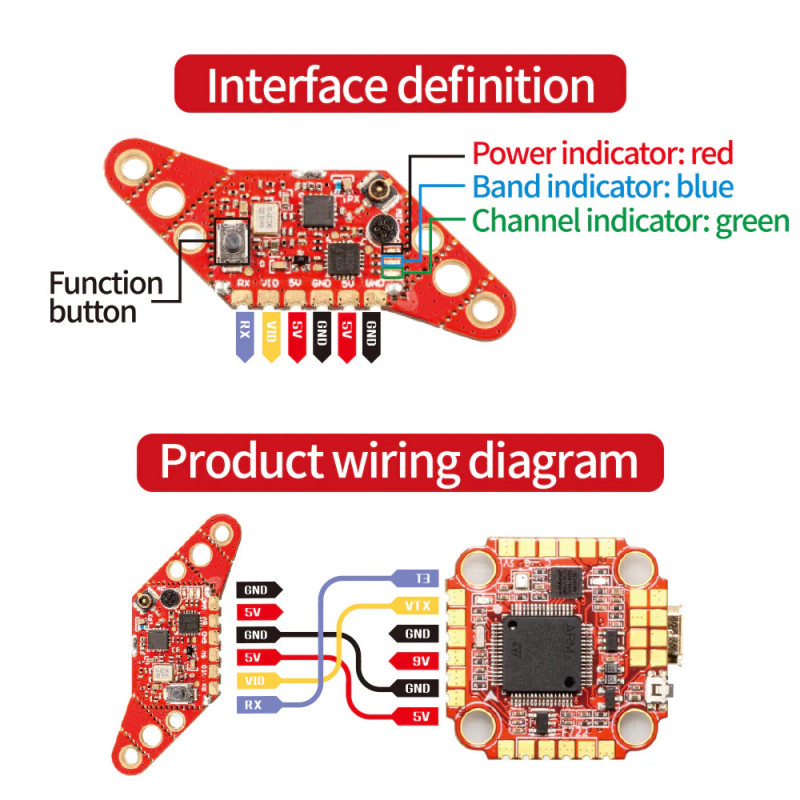

Obsługa protokołu IRC Tramp pozwala sterować parametrami nadajnika wideo przez kompatybilny kontroler lotu. W praktyce oznacza to wygodniejszą zmianę mocy, kanału i pasma bez fizycznego dostępu do przycisku na module.

To szczególnie ważne w dronach wyścigowych, gdzie dostęp do elektroniki bywa ograniczony przez ciasną zabudowę i krótkie przewody.

Specyfikacja techniczna

Zawartość zestawu

• 1 x HGLRC Zeus Nano VTX
• 1 x antena liniowa IPEX
• 1 x przewód adaptera IPEX do SMA
• 6 x przewód VTX

FAQ - najczęściej zadawane pytania

Nie. Producent podaje napięcie wejściowe DC 5V, więc moduł powinien być zasilany ze stabilizowanego wyjścia 5V kontrolera lotu lub osobnego regulatora.

Maksymalna moc wyjściowa wynosi 350mW. Dostępne są również tryby PIT, 25mW, 100mW i 200mW.

Tak. Moduł obsługuje protokół IRC Tramp, który pozwala sterować ustawieniami VTX z poziomu kompatybilnego kontrolera lotu.

Producent podaje rozstawy 16 x 16 mm M2, 25.5 x 25.5 mm M2 oraz 20 x 20 mm M3.

Rada eksperta Avifly: Przy montażu VTX zadbaj o swobodny przepływ powietrza i nie uruchamiaj nadajnika na wysokiej mocy bez anteny. VTX potrafi szybko się nagrzewać, a brak anteny może uszkodzić tor nadawczy.
