Nadajnik Wideo FPV HGLRC Zeus VTX 800mW - 5.8GHz, 40CH, montaż 20x20 / 30x30 mm, MMCX

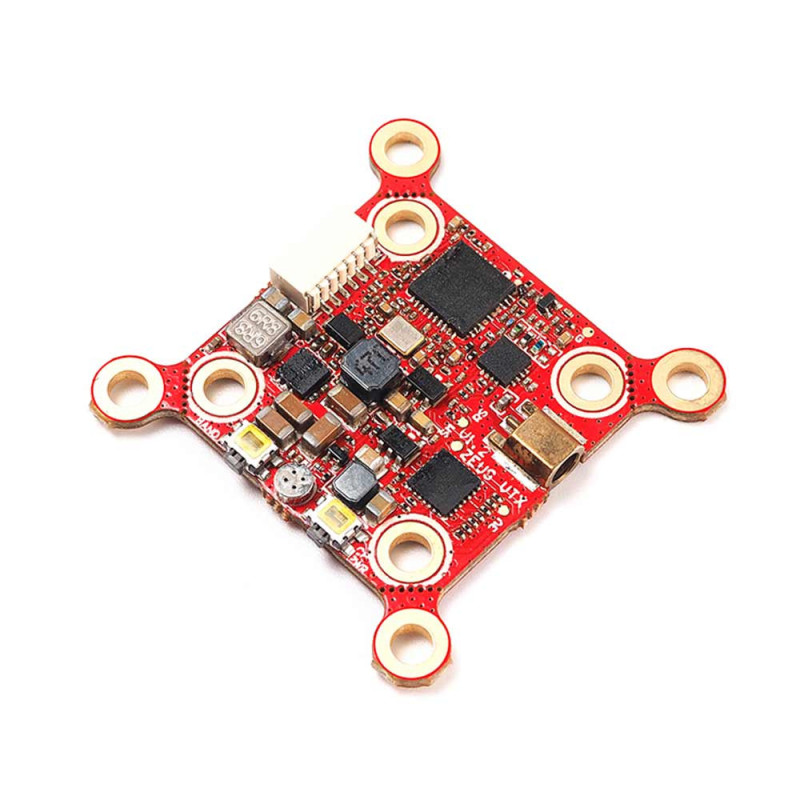

Nadajnik wideo FPV HGLRC Zeus VTX 800mW

Nadajnik wideo FPV HGLRC Zeus VTX 800mW to analogowy VTX 5.8GHz do dronów wyścigowych i freestyle, z regulowaną mocą nadawania do 800mW, złączem antenowym MMCX i montażem pod stack 20x20 mm oraz 30x30 mm.

Model Zeus VTX 800mW sprawdzi się w buildach, w których potrzebny jest mocniejszy sygnał wideo, wygodne mocowanie w ramie i elastyczne zasilanie z głównego pakietu. Zakres wejściowy DC 6-26V pozwala stosować go w wielu konfiguracjach FPV, bez konieczności zasilania wyłącznie z osobnego regulatora 5V.

Najważniejsze cechy

• Moc nadawania do 800mW - większy zapas sygnału wideo przy lotach na dalszy dystans lub w trudniejszym środowisku.

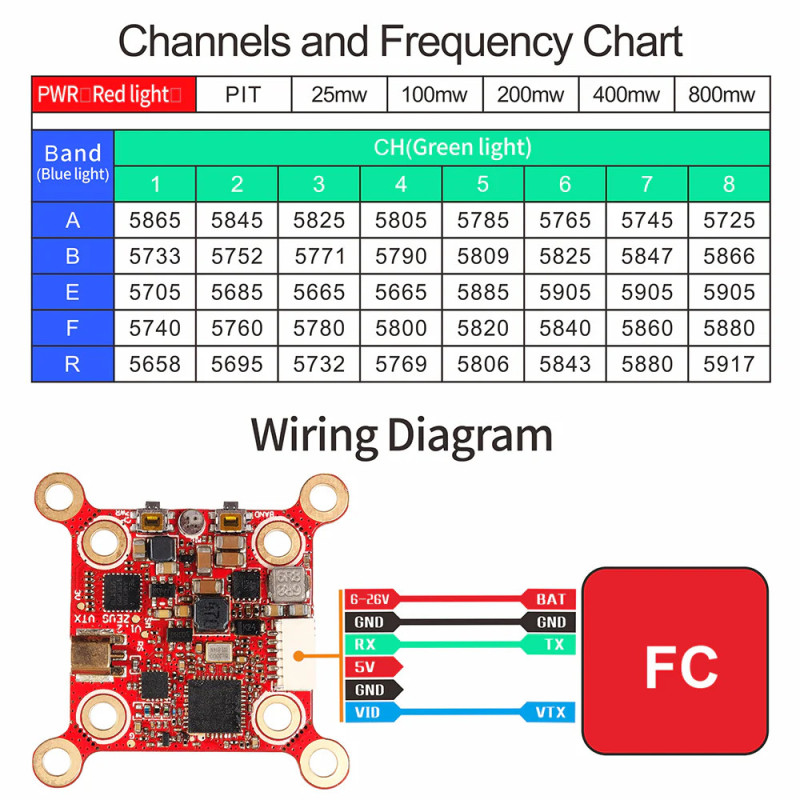

• Regulowane poziomy mocy - PIT, 25mW, 100mW, 200mW, 400mW i 800mW pozwalają dobrać moc do warunków lotu oraz wymagań toru.
• Pasmo 5.8GHz, 5 pasm i 40 kanałów - szeroka kompatybilność z analogowymi goglami FPV i odbiornikami wideo.
• Montaż 20x20 mm oraz 30x30 mm M3 - jedna płytka pasuje do popularnych rozstawów stacka w dronach FPV.
• Złącze antenowe MMCX - stabilniejsze mechanicznie niż małe złącza typu U.FL, szczególnie w konstrukcjach narażonych na wibracje.

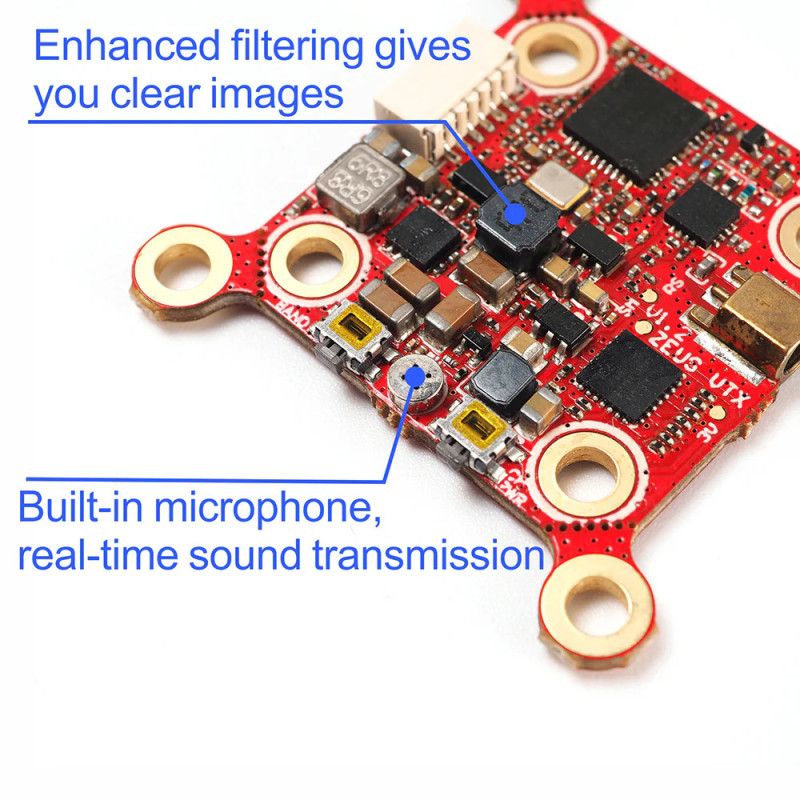

• Wbudowany mikrofon - umożliwia przesyłanie dźwięku, jeśli konfiguracja toru wideo i odbiornika to obsługuje.
• Wyjście 5V/2A - może zasilać dodatkowy element instalacji, o ile pobór prądu mieści się w specyfikacji.
• Protokół IRC Tramp - umożliwia sterowanie ustawieniami VTX z poziomu kompatybilnego kontrolera lotu.

Dla kogo jest ten VTX?

• Dla pilotów budujących analogowego drona FPV i potrzebujących nadajnika wideo 5.8GHz.
• Dla osób, które chcą mieć zapas mocy nadawania do 800mW.
• Dla konstrukcji z miejscem pod montaż 20x20 mm lub 30x30 mm.
• Dla buildów, w których ważne jest stabilniejsze złącze antenowe MMCX.
• Dla użytkowników konfigurujących VTX przez protokół IRC Tramp.

Dla kogo NIE jest?

• Nie jest to cyfrowy system wideo DJI, Walksnail ani HDZero - to analogowy nadajnik wideo 5.8GHz.
• Nie będzie właściwym wyborem, jeśli rama nie ma miejsca na płytkę o wymiarach 37 x 37 x 5 mm.
• Nie jest przeznaczony do instalacji bez anteny - uruchamianie VTX bez anteny może uszkodzić nadajnik.
• Nie zastępuje odbiornika RC - odpowiada za transmisję obrazu, a nie za sterowanie dronem.

Regulacja mocy i prąd pracy

HGLRC Zeus VTX 800mW obsługuje kilka poziomów mocy, dzięki czemu można ograniczyć emisję na stole serwisowym, a następnie zwiększyć moc przed lotem. Tryb PIT jest przydatny podczas konfiguracji i pracy w pobliżu innych pilotów, natomiast wyższe poziomy mocy sprawdzają się w locie.

Producent podaje pobór prądu dla poszczególnych trybów. Przy maksymalnej mocy 800mW VTX pobiera około 387mA, dlatego w ciasnych buildach należy zadbać o przepływ powietrza i prawidłowe chłodzenie nadajnika.

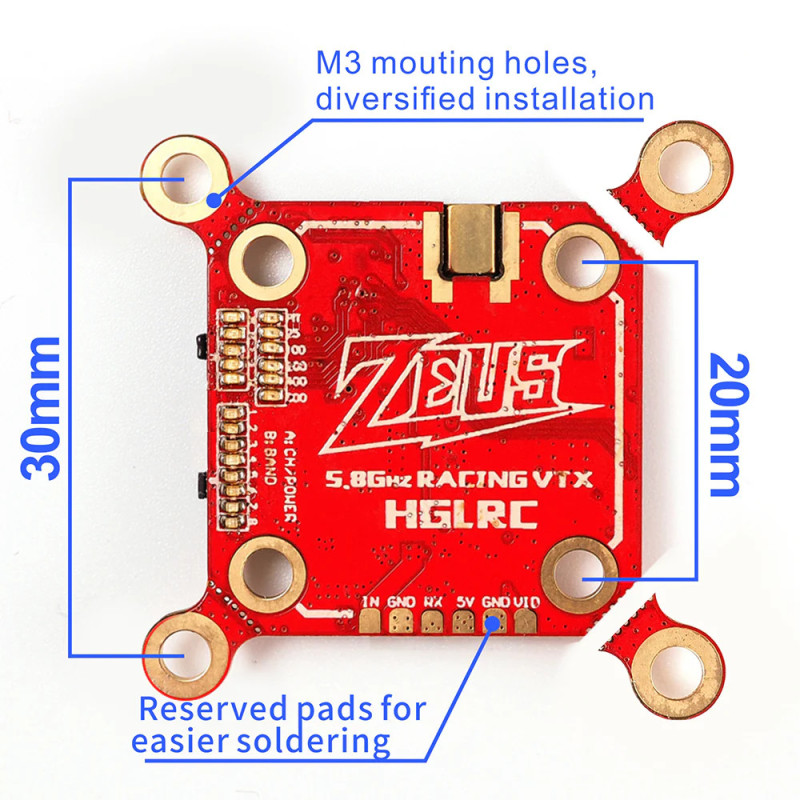

Montaż 20x20 mm i 30x30 mm

Płytka ma otwory montażowe zgodne z popularnymi rozstawami stacka 20x20 mm oraz 30x30 mm w standardzie M3. To ułatwia montaż zarówno w mniejszych, jak i pełnowymiarowych ramach FPV.

Wymiary 37 x 37 x 5 mm oraz masa 4.8 g pozwalają stosować ten VTX w konstrukcjach, gdzie liczy się kompromis między mocą, masą i wygodą instalacji.

Specyfikacja techniczna

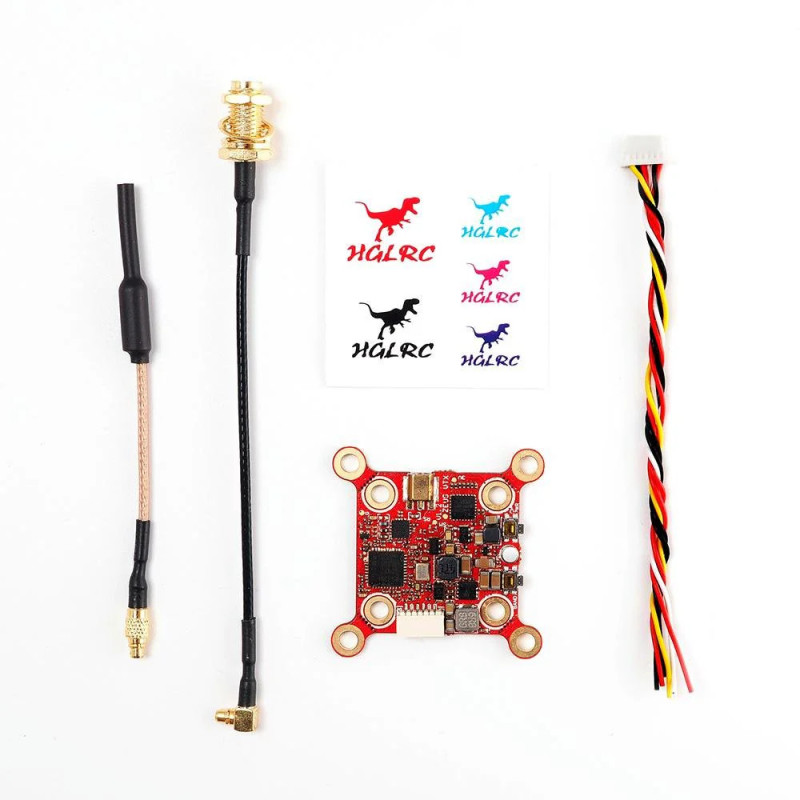

Zawartość zestawu

• 1 x HGLRC Zeus VTX 800mW
• 1 x antena 80 mm 5.8G MMCX Linear Brass
• 1 x przewód SH1.0 6-pin 100 mm
• 1 x adapter MMCX do SMA-KY

FAQ - najczęściej zadawane pytania

Tak, jest to analogowy nadajnik wideo 5.8GHz z obsługą 5 pasm i 40 kanałów, więc jest przeznaczony do współpracy z analogowymi goglami i odbiornikami FPV.

Tak, producent podaje kompatybilność z montażem 20x20 mm oraz 30x30 mm w standardzie M3.

Tak, producent podaje obsługę protokołu IRC Tramp. Do działania potrzebne jest poprawne podłączenie przewodu sterującego do kontrolera lotu i właściwa konfiguracja w firmware.

Nie. Nadajniki wideo FPV należy uruchamiać z podłączoną anteną, ponieważ praca bez obciążenia antenowego może doprowadzić do uszkodzenia układu nadawczego.

Rada eksperta Avifly: Przy testach na stole ustaw tryb PIT albo niską moc i nie zostawiaj VTX na długo bez przepływu powietrza. Nadajniki 5.8GHz o mocy kilkuset mW potrafią szybko się nagrzewać, szczególnie w ciasnej ramie.
