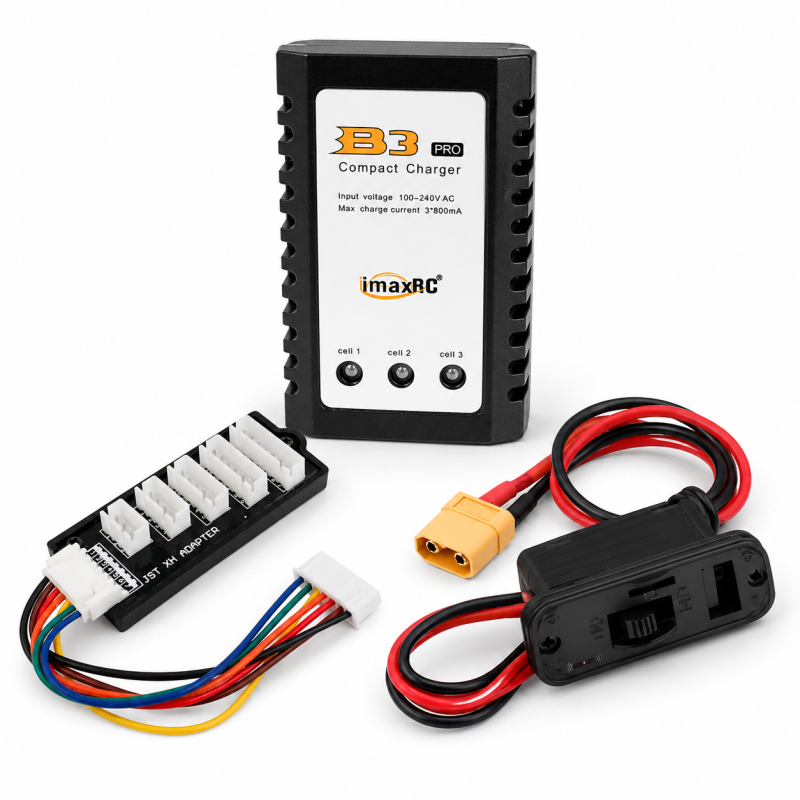

Zestaw do ładowania LiPo IMAX B3AC 2S 3S - balanser JST-XH, adapter 2S-6S, przełącznik XT60

Zestaw do ładowania i obsługi pakietów LiPo 2S i 3S

Zestaw z ładowarką IMAX B3AC jest przeznaczony do ładowania pakietów LiPo 2S i 3S przez złącze balansera JST-XH oraz wygodniejszej pracy z akumulatorami i instalacjami zasilającymi modeli RC. W komplecie znajduje się również przedłużacz balansera JST-XH obsługujący standardy od 2S do 6S oraz przełącznik Avifly XT60 ON-OFF do niskoprądowych obwodów DC 12 V.

Ładowarka B3AC pracuje bez dodatkowego zasilacza - podłączana jest bezpośrednio do sieci AC 100-240 V. Wbudowany balanser kontroluje poszczególne cele podczas ładowania, a diody LED pokazują ich aktualny status.

Dla kogo jest ten zestaw?

• Dla użytkowników pakietów LiPo 2S i 3S wyposażonych w złącze balansera JST-XH
• Dla modelarzy RC potrzebujących prostej ładowarki sieciowej z balanserem
• Dla osób, którym krótki przewód balansera utrudnia wygodne ułożenie akumulatora podczas ładowania
• Dla warsztatu, w którym przydaje się dodatkowy przełącznik XT60 do obwodów DC o niskim poborze prądu

Dla kogo NIE jest?

• Dla użytkowników chcących ładować pakiety 4S, 5S lub 6S - adapter je obsługuje, ale ładowarka B3AC ładuje wyłącznie 2S i 3S
• Dla instalacji wymagających przełączania prądu powyżej 2 A
• Dla osób szukających przełącznika do głównego toru zasilania silników w mocnym modelu RC

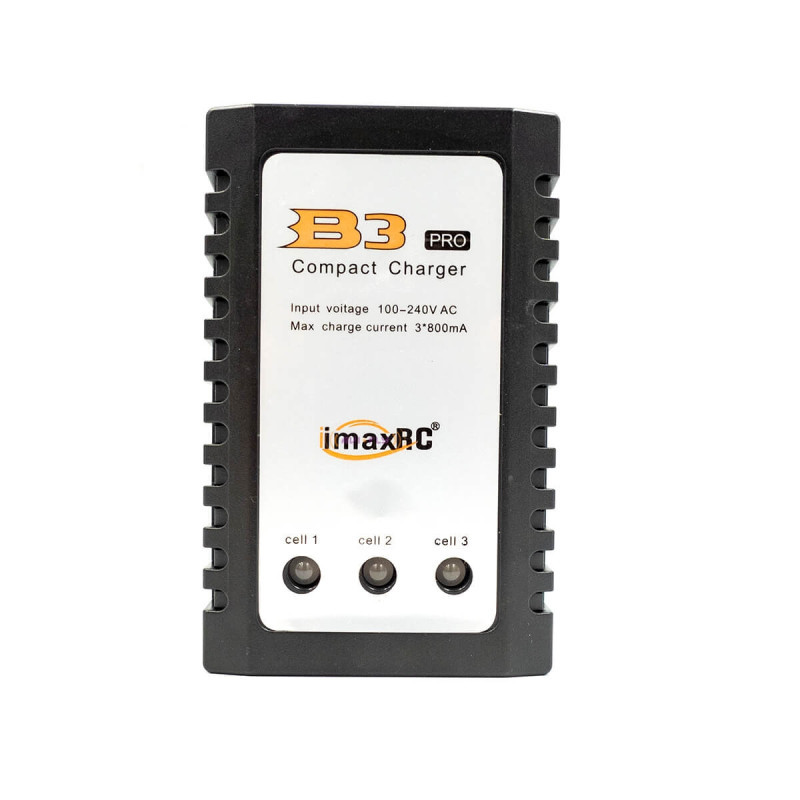

Ładowarka IMAX B3AC 2S/3S

• Obsługa pakietów 2S i 3S - napięcie nominalne 7,4 V oraz 11,1 V
• Wbudowany balanser - ładowanie odbywa się przez złącze JST-XH
• Prąd ładowania do 800 mA na celę
• Napięcie odcięcia 4,20 V +/- 0,02 V na celę
• Zasilanie bezpośrednio z sieci AC 100-240 V
• Sygnalizacja LED pozwala kontrolować stan ładowania poszczególnych cel

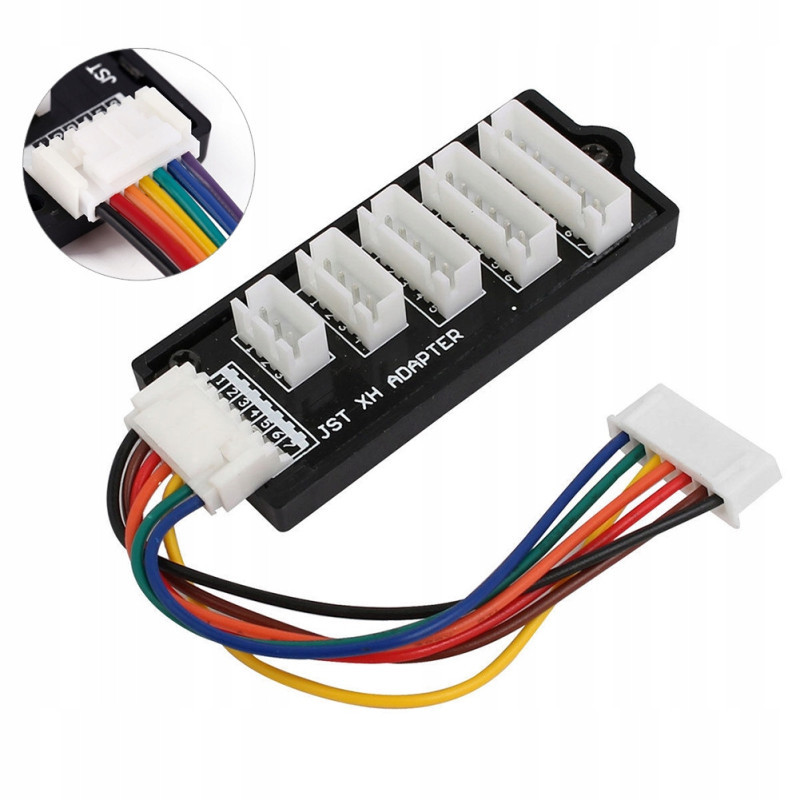

Przedłużacz balansera JST-XH

Adapter ułatwia podłączenie pakietu, gdy fabryczny przewód balansera jest zbyt krótki. Płytka posiada złącza dla pakietów 2S, 3S, 4S, 5S i 6S, dzięki czemu może być również wykorzystana z innymi kompatybilnymi ładowarkami.

• Obsługiwane balansery: JST-XH 2S, 3S, 4S, 5S i 6S
• Długość przewodu ze złączami: 11 cm
• Wymiary płytki: 60 x 25 x 15 mm

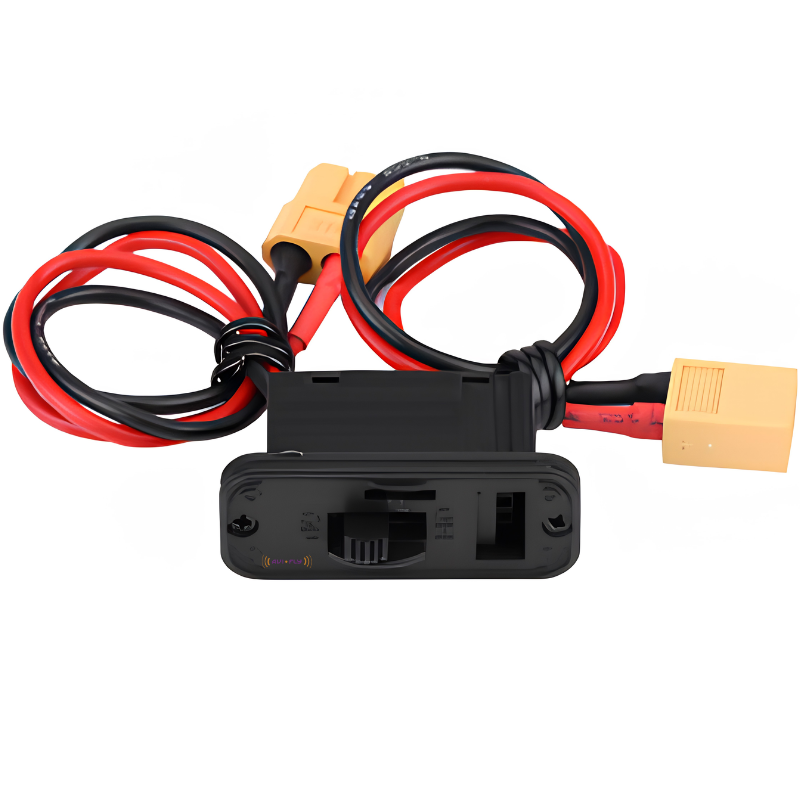

Przełącznik Avifly XT60 ON-OFF

Przełącznik XT60 jest dodatkowym elementem zestawu przeznaczonym do ręcznego załączania i odłączania niskoprądowych obwodów zasilania. Jego parametry robocze wynoszą 12 V i 2 A.

Przełącznik XT60 nie jest podłączany do ładowarki B3AC i nie bierze udziału w ładowaniu akumulatora. Jest niezależnym akcesorium do instalacji DC zgodnych z jego parametrami.

Specyfikacja techniczna

• Model ładowarki: IMAX B3AC
• Obsługiwane pakiety przez ładowarkę: LiPo / Li-Ion 2S i 3S
• Napięcie pakietów: 7,4 V / 11,1 V
• Napięcie wejściowe ładowarki: AC 100-240 V
• Prąd ładowania: do 800 mA na celę
• Napięcie odcięcia: 4,20 V +/- 0,02 V na celę
• Złącze ładowania: JST-XH 2S / 3S
• Wymiary ładowarki: ok. 90 x 55 x 35 mm
• Waga ładowarki: ok. 160-180 g
• Obsługiwane złącza adaptera balansera: JST-XH 2S-6S
• Długość przewodu adaptera: 11 cm
• Parametry przełącznika XT60: 12 V / 2 A

Zawartość zestawu

• 1x ładowarka IMAX B3AC 2S/3S
• 1x przewód zasilający AC
• 1x przedłużacz adapter balansera JST-XH 2S-6S
• 1x przełącznik zasilania Avifly XT60 ON-OFF 12 V / 2 A

Najczęściej zadawane pytania

Czy ładowarką B3AC mogę ładować pakiety 4S, 5S lub 6S?

Nie. Ładowarka IMAX B3AC obsługuje wyłącznie pakiety 2S i 3S. Adapter posiada dodatkowe gniazda 4S, 5S i 6S, które mogą być wykorzystane z inną kompatybilną ładowarką.

Czy do ładowania trzeba podłączać główne złącze XT60 akumulatora?

Nie. Ładowarka B3AC korzysta ze złącza balansera JST-XH odpowiedniego dla pakietu 2S lub 3S.

Czy przełącznik XT60 służy do włączania i wyłączania ładowania?

Nie. Przełącznik XT60 jest niezależnym akcesorium do obwodów DC 12 V o prądzie do 2 A i nie jest elementem toru ładowania B3AC.

Do czego przydaje się przedłużacz balansera?

Ułatwia podłączenie akumulatora, gdy jego fabryczny przewód balansera jest zbyt krótki, aby wygodnie ułożyć pakiet przy ładowarce.

Rada eksperta Avifly: Przy korzystaniu z B3AC zawsze podłączaj pakiet do gniazda odpowiadającego jego liczbie cel - 2S do portu 2S, a 3S do portu 3S. Przełącznika XT60 12 V / 2 A nie używaj jako wyłącznika głównego napędu modelu o większym poborze prądu.
