Przetwornica DC-DC Avifly LM2596S Step-Down - regulowana 1.25-30V, 3A

Przetwornica DC-DC Avifly LM2596S Step-Down 3A

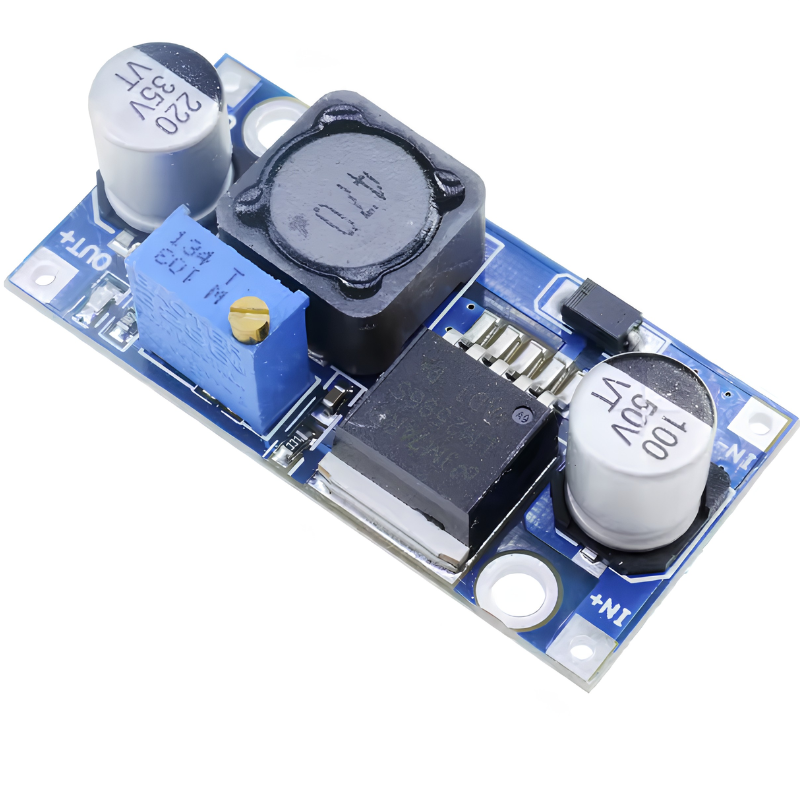

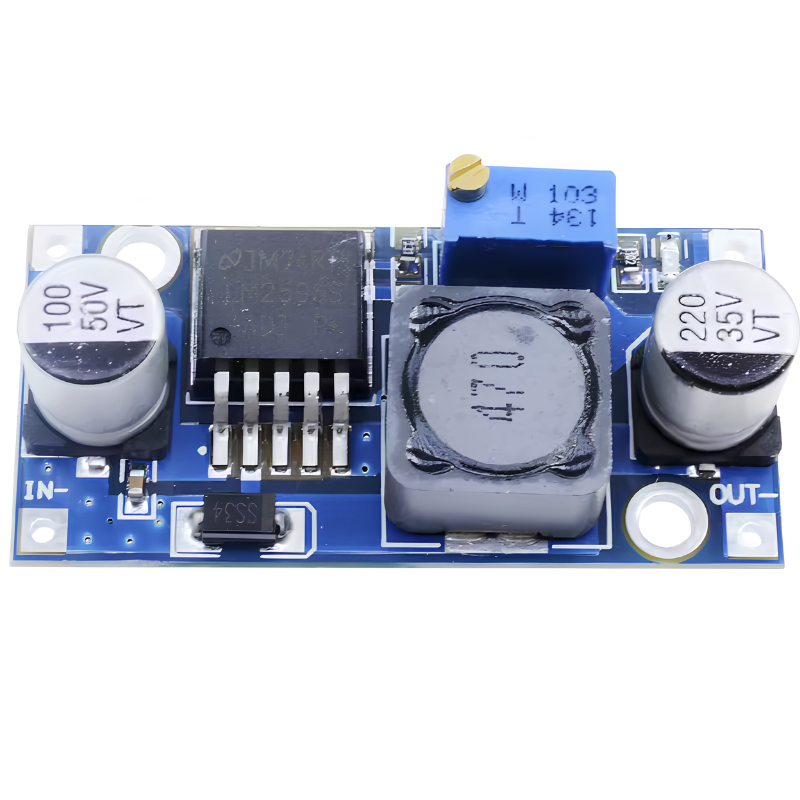

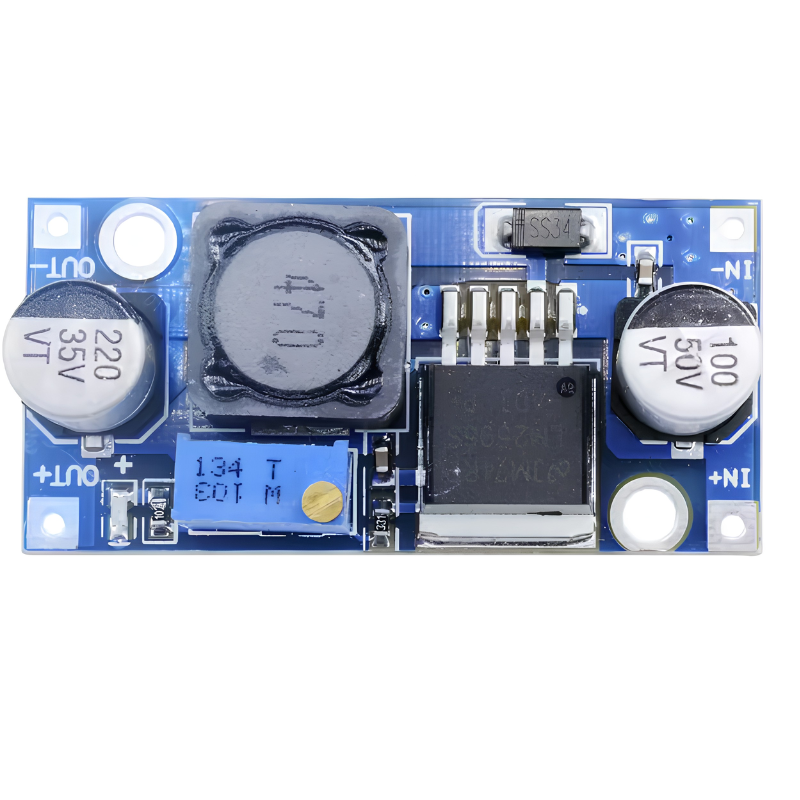

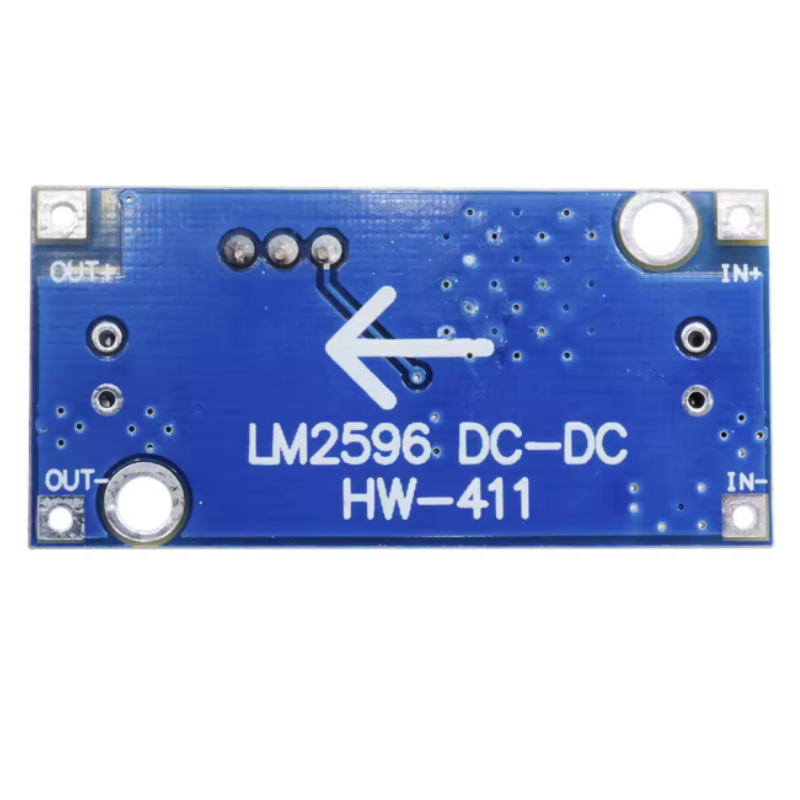

Przetwornica DC-DC Avifly LM2596S to regulowany moduł obniżający napięcie, przeznaczony do zasilania elektroniki z wejścia DC 3.2-35V i ustawianego wyjścia 1.25-30V.

Moduł pracuje jako przetwornica typu step-down, czyli napięcie wejściowe musi być wyższe niż napięcie wyjściowe. Sprawdza się w projektach elektronicznych, układach RC, warsztacie serwisowym, testach modułów oraz prostych instalacjach zasilanych z wyższego napięcia DC.

Najważniejsze cechy

• Regulowane napięcie wyjściowe 1.25-30V - jeden moduł można dopasować do wielu różnych odbiorników i układów testowych.
• Zakres wejściowy DC 3.2-35V - moduł pozwala obniżyć napięcie z popularnych źródeł zasilania DC.
• Maksymalny prąd wyjściowy 3A - odpowiedni do wielu małych i średnich układów elektronicznych.
• Sprawność do 92% - przetwornica pracuje efektywniej niż prosty stabilizator liniowy przy większej różnicy napięć.
• Regulacja potencjometrem - napięcie wyjściowe można ustawić ręcznie i kontrolować multimetrem.
• Wskaźnik LED - ułatwia szybką kontrolę, czy moduł jest zasilany.
• Kompaktowy rozmiar 41 x 20 x 14 mm - moduł łatwo zmieścić w obudowie, projekcie prototypowym lub stanowisku testowym.

Największe zalety w praktyce

• Możesz obniżyć napięcie z wyższego źródła DC do poziomu wymaganego przez elektronikę.
• Regulacja napięcia odbywa się bez programowania, wystarczy zasilacz i multimetr.
• Przy niższych obciążeniach moduł może pracować bez dodatkowego radiatora.
• Dzięki małym wymiarom dobrze nadaje się do prototypów, testów i prostych instalacji warsztatowych.

Dla kogo jest ten moduł?

• Dla osób budujących własne układy elektroniczne i potrzebujących regulowanego zasilania DC.
• Dla serwisu i warsztatu, gdzie często trzeba szybko uzyskać konkretne napięcie robocze.
• Dla modelarzy RC i użytkowników FPV, którzy potrzebują prostego modułu obniżającego napięcie do dodatkowej elektroniki.
• Dla projektów testowych, w których napięcie trzeba ustawić ręcznie przed podłączeniem odbiornika.

Dla kogo NIE jest?

• Nie jest to przetwornica podwyższająca napięcie - moduł nie zwiększy napięcia wejściowego.
• Nie jest przeznaczony do obciążeń wymagających stabilnie więcej niż 3A.
• Nie należy traktować go jako gotowej ładowarki do akumulatorów LiPo, Li-ion lub NiMH bez odpowiedniego układu ładowania.
• Nie jest odporny na odwrotne podłączenie wejścia i wyjścia - błędne okablowanie może uszkodzić układ.

Jak działa regulacja napięcia?

Po podłączeniu zasilania do wejścia modułu należy ustawić napięcie wyjściowe za pomocą niebieskiego potencjometru. Obrót zgodnie z ruchem wskazówek zegara zwykle zwiększa napięcie, a obrót przeciwnie do ruchu wskazówek zegara zwykle je obniża.

Przed podłączeniem właściwego odbiornika warto najpierw zmierzyć napięcie wyjściowe multimetrem. To szczególnie ważne przy zasilaniu modułów 5V, mikrokontrolerów, odbiorników RC, diod LED i innej elektroniki wrażliwej na zbyt wysokie napięcie.

Prąd wyjściowy i chłodzenie

Moduł obsługuje maksymalny prąd wyjściowy 3A. Według danych źródłowych przy pracy długotrwałej z prądem do około 2A może pracować bez dodatkowego radiatora.

Przy prądzie wyjściowym powyżej 2.5A lub mocy wyjściowej powyżej 10W należy zastosować dodatkowe chłodzenie. Radiator poprawia stabilność pracy i zmniejsza ryzyko przegrzania układu przy większym obciążeniu.

Specyfikacja techniczna

Parametr	Wartość
Typ modułu	Przetwornica obniżająca DC-DC step-down
Układ	LM2596S
Napięcie wejściowe	DC 3.2-35V
Napięcie wyjściowe	DC 1.25-30V, regulowane
Warunek pracy	Napięcie wejściowe musi być wyższe od napięcia wyjściowego o około 1.5V
Maksymalny prąd wyjściowy	3A
Zalecany prąd do pracy długotrwałej bez radiatora	Do około 2A
Chłodzenie dodatkowe	Zalecane powyżej 2.5A lub powyżej 10W mocy wyjściowej
Maksymalna sprawność	Do 92%
Regulacja	Potencjometr
Wskaźnik pracy	LED
Elementy według danych źródłowych	Kondensatory stałe SANYO, induktor high-Q
Wymiary	41 x 20 x 14 mm

Podłączenie i bezpieczeństwo

• Wejście i wyjście nie mogą zostać zamienione miejscami.
• Odwrotne podłączenie może spowodować uszkodzenie układu.
• Napięcie wyjściowe ustawiaj przed podłączeniem zasilanego urządzenia.
• Przy większym obciążeniu kontroluj temperaturę modułu.
• Do precyzyjnego ustawienia napięcia używaj multimetru.

Zawartość zestawu

• 1 x moduł przetwornicy obniżającej DC-DC Avifly LM2596S

FAQ - najczęściej zadawane pytania

Czy ten moduł może podwyższać napięcie?

Nie. To przetwornica step-down, czyli moduł obniżający napięcie. Napięcie wejściowe musi być wyższe niż napięcie wyjściowe.

Jaki prąd można bezpiecznie pobierać z modułu?

Maksymalny prąd wyjściowy to 3A. Do pracy długotrwałej bez dodatkowego radiatora zalecane jest obciążenie do około 2A. Powyżej 2.5A lub 10W warto zastosować radiator.

Jak ustawić dokładne napięcie wyjściowe?

Podłącz zasilanie do wejścia modułu, zmierz napięcie wyjściowe multimetrem i wyreguluj je potencjometrem. Dopiero po ustawieniu właściwego napięcia podłącz zasilane urządzenie.

Czy można zasilać z tego modułu elektronikę 5V?

Tak, jeśli napięcie wejściowe jest odpowiednio wyższe od 5V i napięcie wyjściowe zostanie poprawnie ustawione multimetrem. Przed podłączeniem elektroniki należy bezwzględnie sprawdzić wartość napięcia na wyjściu.

Rada eksperta Avifly: Przy pierwszym uruchomieniu ustaw napięcie wyjściowe bez podłączonego odbiornika. Dopiero po pomiarze multimetrem podepnij elektronikę - jeden obrót potencjometrem za dużo potrafi zrobić więcej szkód niż źle dobrane śmigła w whoopie.
