Zestaw HDZero whoop: VTX Whoop V2 200 mW + kamera Nano V3 720p

Zestaw FPV HDZero Whoop V2 VTX + kamera Nano V3

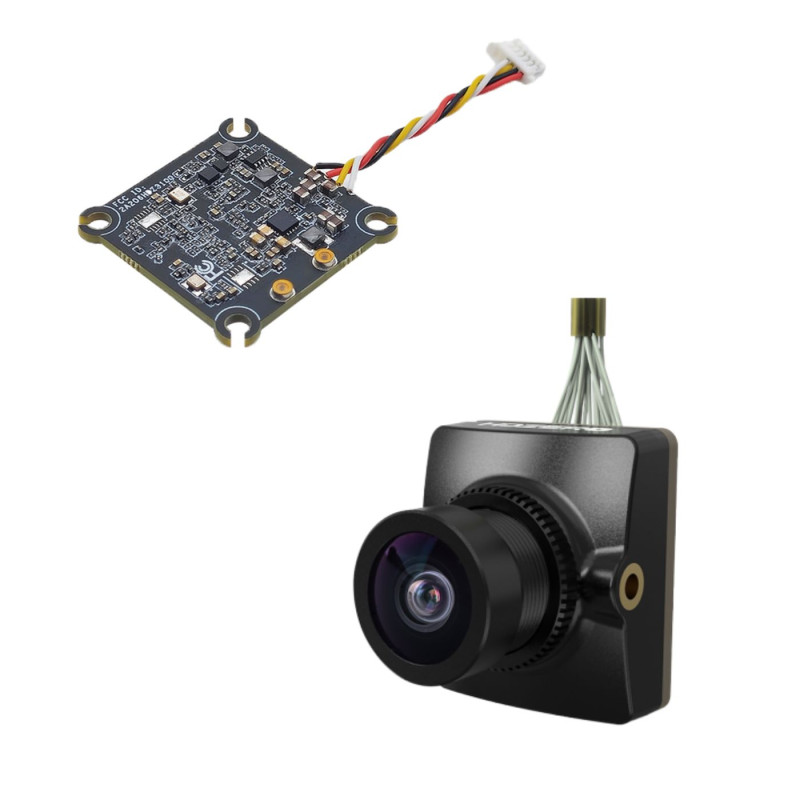

Zestaw HDZero Whoop V2 VTX + Nano V3 to kompletny duet nadajnika wideo i cyfrowej kamery FPV przeznaczony do budowy lekkich whoopów, toothpicków oraz mikrodronów. Kamera Nano V3 przekazuje obraz 720p przy 60 fps przez interfejs MIPI, a nadajnik Whoop V2 pracuje w paśmie 5.8 GHz z przełączaną mocą 25 lub 200 mW.

Oba elementy należą do ekosystemu HDZero i są ze sobą bezpośrednio kompatybilne. Niewielkie rozmiary oraz masa kamery wynosząca tylko 2,2 g pozwalają zastosować zestaw w konstrukcjach, w których masa systemu wideo ma istotne znaczenie.

Dla kogo jest ten zestaw?

• Buduję whoopa lub lekkiego mikrodrona z cyfrowym systemem HDZero
• Potrzebuję kamery FPV 720p60 połączonej z VTX przez MIPI
• Chcę nadajnik 5.8 GHz z możliwością przełączania mocy 25/200 mW
• Korzystam z gogli lub odbiornika kompatybilnego z systemem HDZero

Dla kogo NIE jest?

• Korzystam z systemu DJI O3/O4 lub Walksnail - zestaw HDZero nie jest z nimi bezpośrednio kompatybilny
• Potrzebuję zestawu zawierającego antenę i kabel MIPI - te elementy należy dobrać osobno
• Buduję klasycznego drona 5 cali i potrzebuję nadajnika z rozstawem montażowym 20 x 20 mm

Najważniejsze cechy

• Cyfrowy system HDZero - kamera i nadajnik są zaprojektowane do wspólnej pracy przez interfejs MIPI
• 720p przy 60 fps - natywna rozdzielczość kamery Nano V3 dla płynnego obrazu FPV
• Moc 25/200 mW - możliwość dostosowania mocy nadajnika do sposobu użytkowania
• FOV do 155 stopni - szerokie pole widzenia kamery ułatwia orientację podczas lotu w ciasnych przestrzeniach
• Zasilanie VTX 3-12,6 V - zakres odpowiada instalacjom 1S-3S
• Rozstaw montażowy 25,5 x 25,5 mm M2 - format przeznaczony przede wszystkim do lekkich konstrukcji whoop i micro

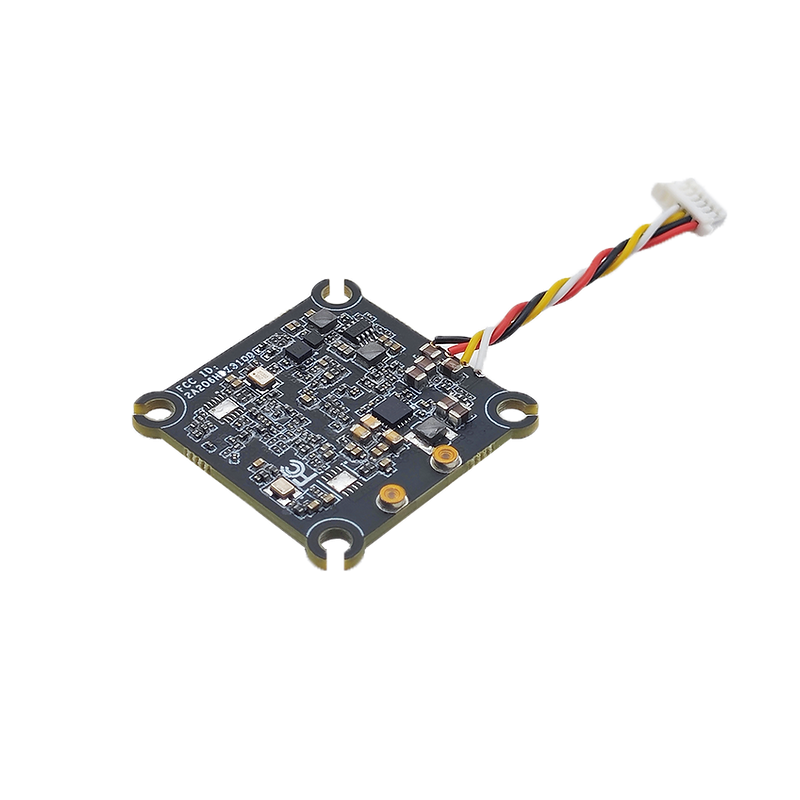

Specyfikacja HDZero Whoop V2 VTX

• System: HDZero
• Pasmo: 5,725-5,850 GHz
• Moc RF: 25 mW / 200 mW
• Interfejs kamery: MIPI
• Zasilanie: 3-12,6 V DC, 1S-3S LiPo
• Pobór mocy: 5-6 W
• Złącze antenowe: U.FL
• OSD / sterowanie: MSP OSD / Smart Audio
• Wymiary płytki: 31 x 31 mm
• Rozstaw montażowy: 25,5 x 25,5 mm M2
• Waga: 5,4 g z wiązką

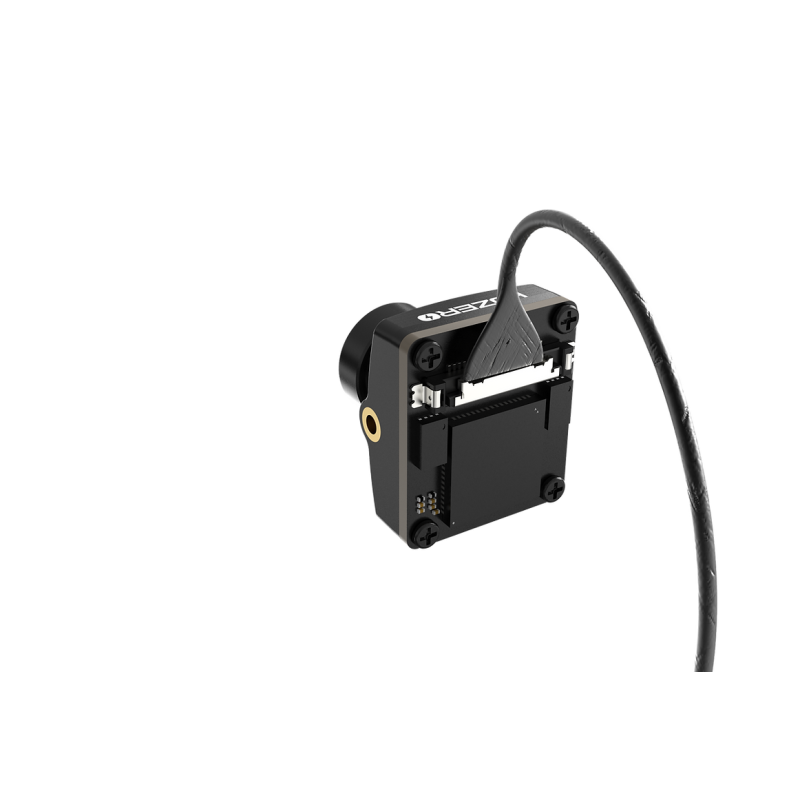

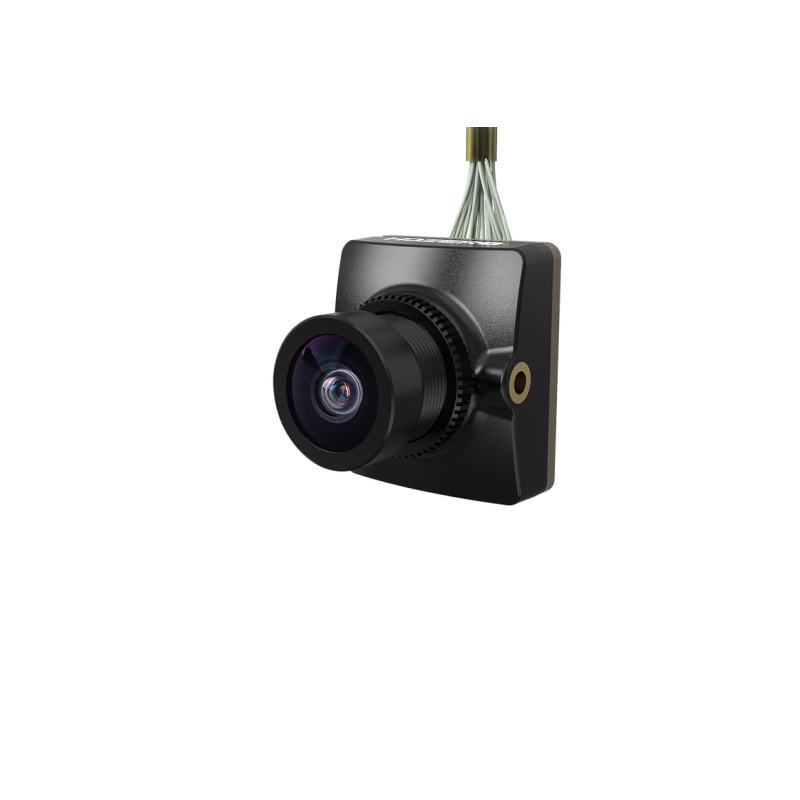

Specyfikacja kamery HDZero Nano V3

• Sensor: 1/2 cala
• Interfejs: MIPI
• Rozdzielczość: 720p przy 60 fps
• Format obrazu: 4:3 natywnie, 16:9 cut/full
• Migawka: Rolling Shutter
• FOV maksymalny: D 155 stopni / H 126 stopni / V 94 stopnie
• Zasilanie: 3,3 V
• Pobór mocy: 0,5 W
• Wymiary: 14 x 16 x 14 mm
• Waga: 2,2 g

Zawartość zestawu

• 1x HDZero Whoop V2 VTX
• 1x kamera HDZero Nano V3
• 5x wiązka Power/UART do VTX
• 2x opaska zaciskowa
• 4x gumowy grommet redukcyjny M3 do M2
• 3x śruba retencyjna U.FL
• 1x metalowy pasek retencyjny U.FL

Uwaga: antena 5.8 GHz oraz kabel MIPI łączący kamerę z nadajnikiem nie znajdują się w zestawie i należy dobrać je osobno.

Najczęściej zadawane pytania

Czy kamera Nano V3 pasuje bezpośrednio do Whoop V2 VTX?

Tak. Oba urządzenia korzystają z interfejsu HDZero MIPI i są ze sobą kompatybilne.

Czy kabel MIPI znajduje się w zestawie?

Nie. Kabel MIPI należy dobrać osobno. Dostępne długości pozwalają dopasować przewód do rozmieszczenia kamery i VTX w konkretnej ramie.

Czy zestaw zawiera antenę 5.8 GHz?

Nie. Whoop V2 wykorzystuje złącze U.FL, ale antena nie znajduje się w zestawie.

Czy zestaw działa z systemem DJI lub Walksnail?

Nie. Kamera Nano V3 i Whoop V2 VTX należą do cyfrowego ekosystemu HDZero i wymagają kompatybilnego odbiornika lub gogli HDZero.

Rada eksperta Avifly: Przed montażem dobierz kabel MIPI możliwie blisko wymaganej długości. Nadmiar przewodu w małym whoopie utrudnia montaż i zwiększa ryzyko uszkodzenia kabla podczas składania ramy.

Bezpieczeństwo i zgodność

• W UE korzystaj z mocy nadawania zgodnej z lokalnymi przepisami dotyczącymi pasma 5.8 GHz.
• Nie uruchamiaj VTX bez prawidłowo podłączonej anteny, ponieważ może to doprowadzić do uszkodzenia stopnia RF.
• Przed podłączeniem zasilania sprawdź polaryzację - Whoop V2 nie posiada zabezpieczenia przed odwrotną polaryzacją.
