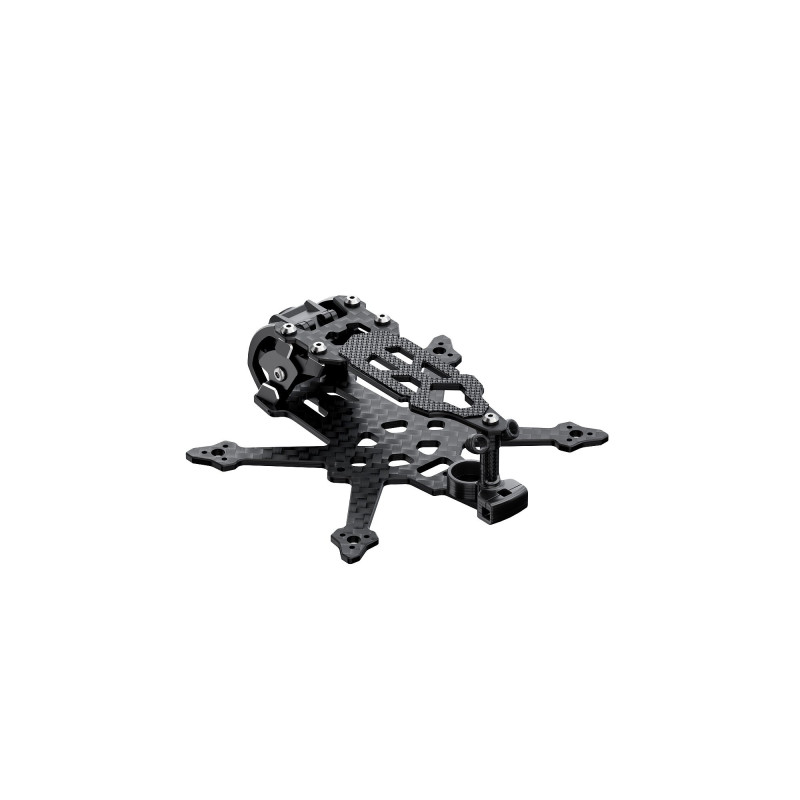

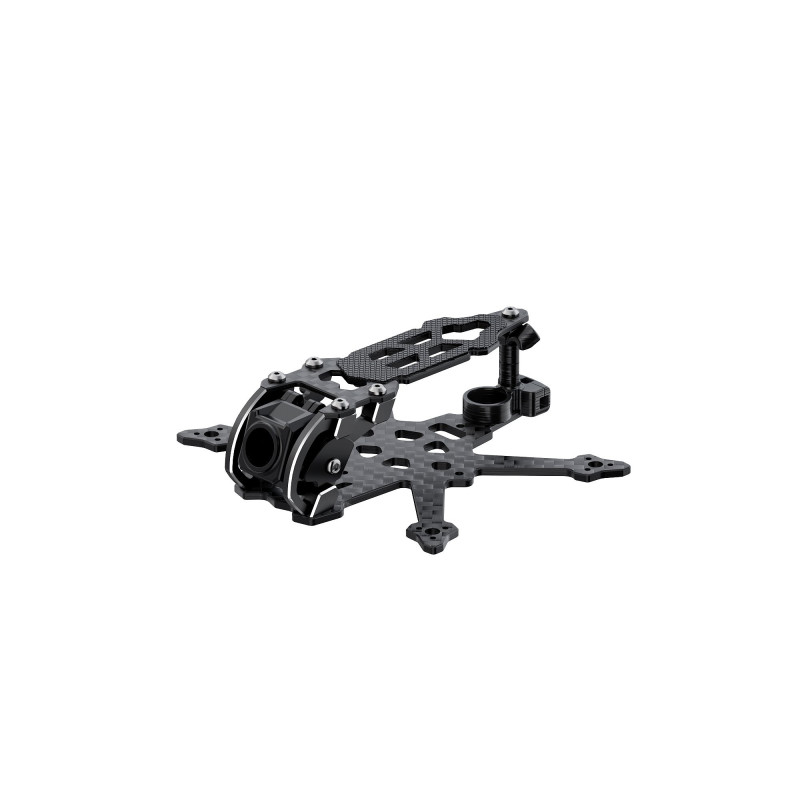

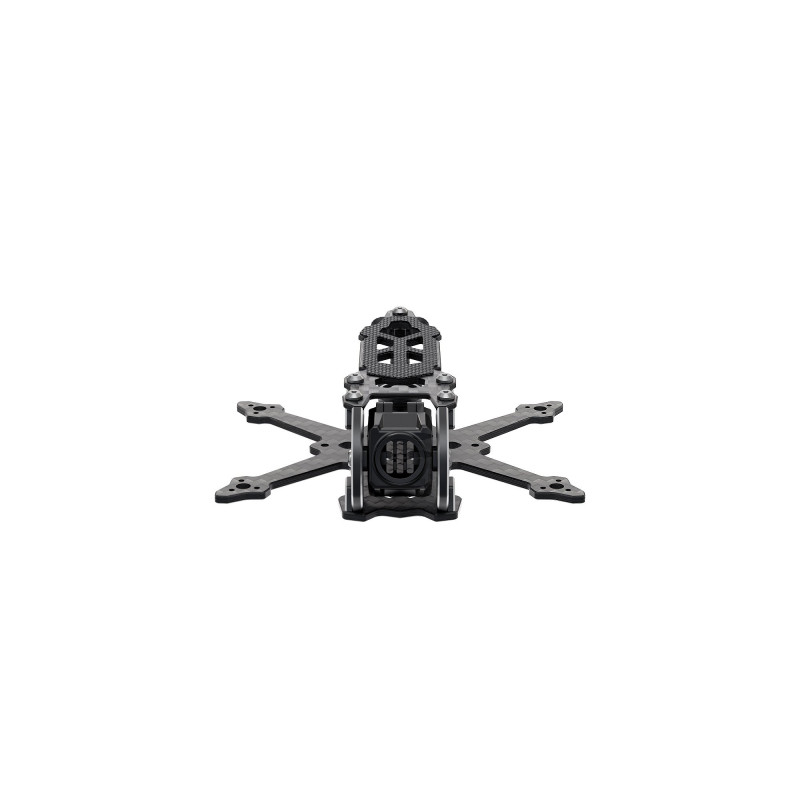

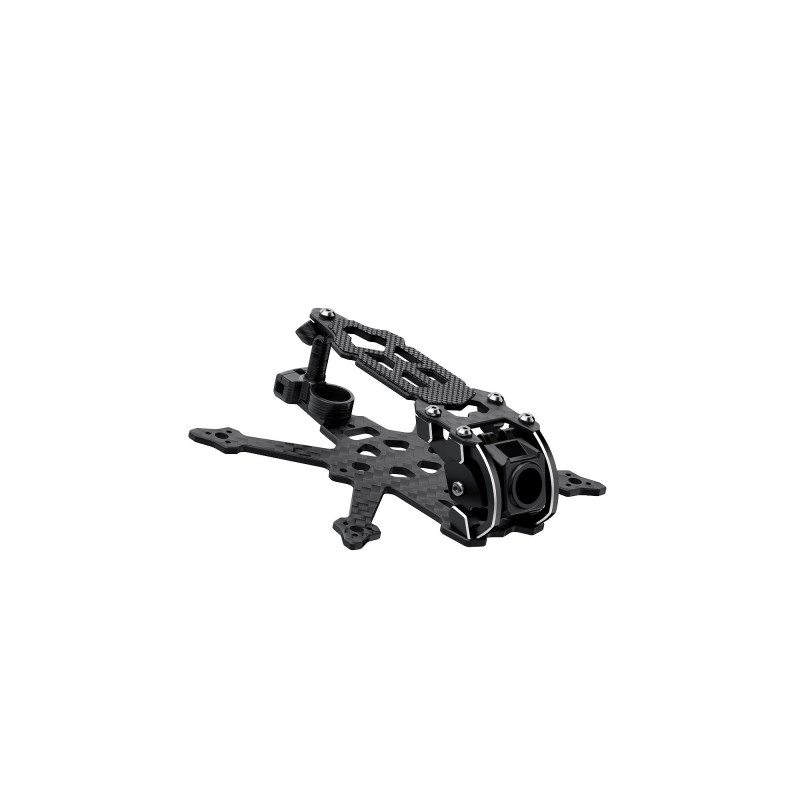

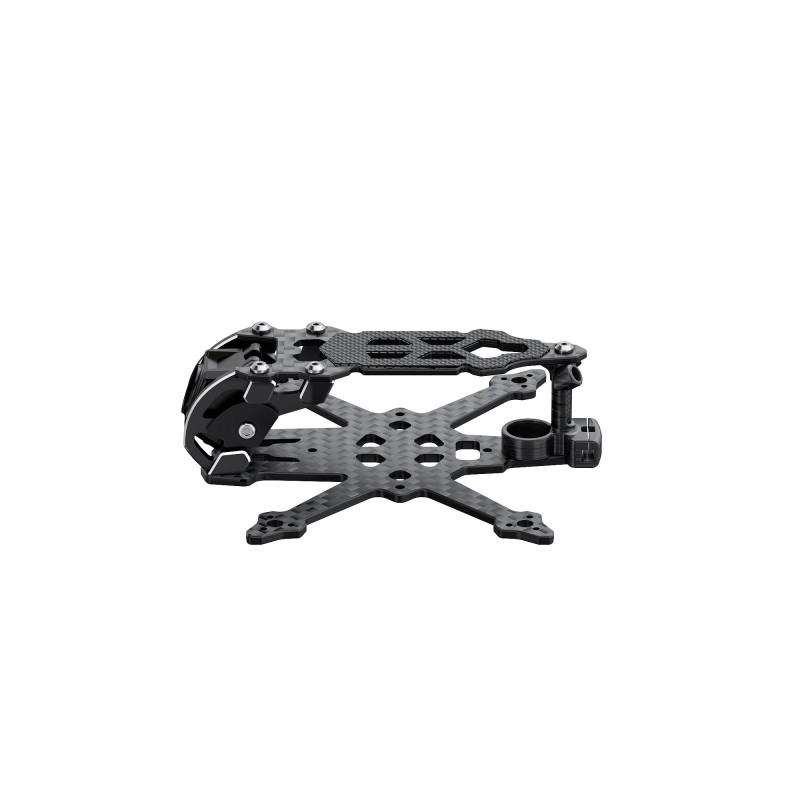

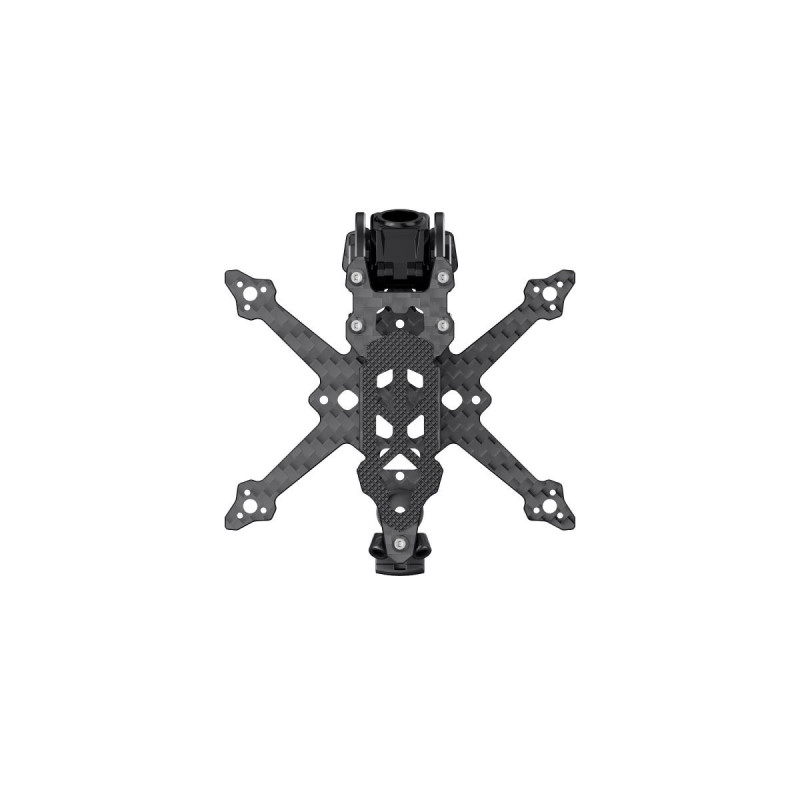

Rama FPV GEPRC GEP-TC18 O4 HD - Wide X 1.8 cala, do DJI O4 Air Unit

Rama do drona FPV 1.8 cala z systemem DJI O4

Model GEPRC GEP-TC18 O4 HD to lekka rama FPV w układzie Wide X, przeznaczona do budowy mikrodrona z cyfrowym systemem wideo DJI O4 Air Unit. Ma rozstaw osi 87 mm, wymiary 100 x 90 mm i masę 15 g.

Konstrukcja wykorzystuje silikonowe elementy tłumiące drgania pod system O4 oraz aluminiowe mocowanie kamery z aluminium 7075. Tylna część ramy ma przewidziane miejsce na buzzer i dwie anteny odbiornika.

Dla kogo jest ta rama?

• Buduję lekki dron FPV klasy 1.8 cala z cyfrowym systemem DJI O4 Air Unit.
• Używam kontrolera AIO z mocowaniem 25.5 x 25.5 mm M2.
• Potrzebuję konstrukcji z ramionami o grubości 2 mm i miejscem na dwie anteny odbiornika.

Dla kogo NIE jest?

• Potrzebuję ramy pod elektronikę z mocowaniem 20 x 20 mm lub 30.5 x 30.5 mm.
• Buduję drona ze śmigłami większymi niż zalecane 45 mm.
• Mam silniki z innym standardem mocowania niż 6.6 x 6.6 mm M1.4.

Najważniejsze cechy

• Układ Wide X i rozstaw osi 87 mm - kompaktowa baza dla mikrodrona FPV.
• Silikonowe tłumienie drgań pod DJI O4 Air Unit - producent przewidział je dla stabilniejszego obrazu.
• Mocowanie kamery z aluminium 7075 - sztywny element w przedniej części konstrukcji.
• Ramiona o grubości 2 mm - istotny parametr dla trwałości małej ramy.
• Zintegrowany tył z miejscem na buzzer i dwie anteny - porządek w instalacji odbiornika.

Specyfikacja techniczna

• Model: GEP-TC18 O4 HD Frame
• Typ ramy: Wide X
• Rozstaw osi: 87 mm
• Wymiary: 100 x 90 mm
• Grubość górnej płyty: 1.5 mm
• Grubość dolnej płyty: 2 mm
• Mocowanie FC: 25.5 x 25.5 mm M2
• Mocowanie VTX: 25.5 x 25.5 mm M2
• Mocowanie silników: 6.6 x 6.6 mm M1.4
• Rozstaw bocznych płytek kamery: 14 x 14 mm
• Wysokość montażowa stacka: 12 mm
• Waga: 15 g

Zalecana konfiguracja producenta

• Silniki: 0802-1002
• Kontroler lotu: GEPRC TAKER F411-12A-E 1-2S AIO FC
• System wideo: DJI O4 Air Unit
• Śmigła: HQprop 45 mm

Zawartość zestawu

• 1 x rama GEPRC GEP-TC18 O4 HD

FAQ

Tak.  DJI O4 Air Unit jako zalecany cyfrowy system wideo dla tej ramy.

Rama ma mocowanie FC 25.5 x 25.5 mm M2. Producent zaleca model GEPRC TAKER F411-12A-E 1-2S AIO FC.

Rekomendujemy silniki 0802-1002 oraz śmigła HQprop 45 mm.

Rada eksperta Avifly: Przed lutowaniem wykonaj próbny montaż FC, DJI O4 Air Unit i odbiornika. Przy wysokości stacka 12 mm łatwiej od razu sprawdzić prowadzenie przewodów, położenie anten oraz dostęp do złącza systemu wideo.
