Regulator obrotów ESC AM32 V2.5 75A 3-6S - Jednokierunkowy sterownik silnika bezszczotkowego do drona

Regulator obrotów ESC AM32 V2.5 75A 3-6S do dronów

Regulator ESC AM32 V2.5 75A to jednokierunkowy, 32-bitowy sterownik silnika bezszczotkowego do dronów RC. Pracuje z napięciem 7-26 V (3-6S), obsługuje prąd ciągły 75 A i prąd szczytowy 85 A. Wersja One Way for Drone przeznaczona jest do napędów jednokierunkowych i nie posiada wbudowanego BEC.

Konstrukcja V2.5 wykorzystuje przeprojektowaną płytkę PCB oraz radiator mający bezpośredni kontakt z tranzystorami MOSFET. Rozwiązania te usprawniają odprowadzanie ciepła z elementów mocy.

Dla kogo jest ten regulator?

• Dla konstruktorów dronów RC z silnikami bezszczotkowymi.
• Dla użytkowników instalacji zasilania 3-6S.
• Dla osób potrzebujących jednokierunkowego sterownika ESC o prądzie ciągłym 75 A.
• Dla konstrukcji, w których zasilanie dodatkowej elektroniki realizowane jest niezależnie od ESC.

Dla kogo NIE jest?

• Dla silników szczotkowych.
• Dla napędów wymagających dwukierunkowej pracy silnika.
• Dla instalacji wymagających regulatora ze zintegrowanym BEC.
• Dla napędów przekraczających deklarowany prąd ciągły 75 A.

Najważniejsze cechy

• 75 A prądu ciągłego - parametr do doboru regulatora do obciążenia silnika.
• 85 A prądu szczytowego - deklarowana zdolność do obsługi krótkotrwałego zwiększenia obciążenia.
• Zasilanie 3-6S - zakres napięcia roboczego od 7 do 26 V.
• Sterowanie 32-bitowe - obsługa rozruchu z przebiegiem sinusoidalnym.

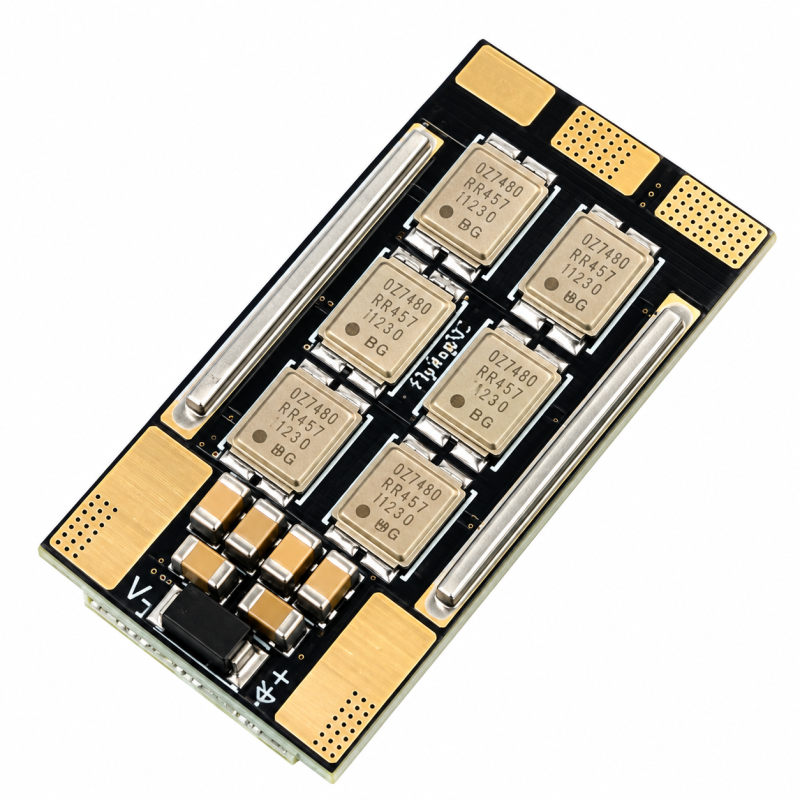

• Tranzystory IRF7480MTRPBF - elementy stopnia mocy.
• Konstrukcja One Way - jednokierunkowa praca napędu.
• Bez BEC - regulator nie udostępnia zintegrowanego wyjścia zasilającego dla dodatkowej elektroniki.

Udoskonalona konstrukcja V2.5

W stosunku do wersji V2.1 zmodyfikowano płytkę drukowaną oraz konstrukcję chłodzenia.

• Zastosowano kwadratowe przelotki miedziane zamiast cylindrycznych.
• Wykorzystano technologię montażu SMT.
• Udoskonalono konstrukcję PCB i rozmieszczenie otworów metalizowanych.
• Zastosowano miedź o grubości 2 oz w części zasilającej.

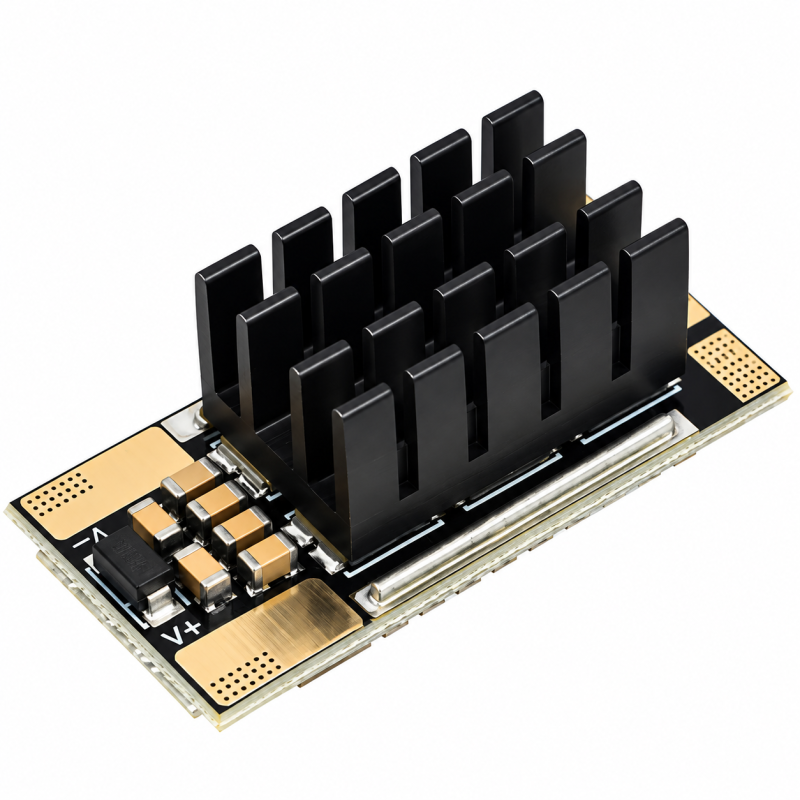

• Radiator styka się bezpośrednio z obudowami tranzystorów MOSFET, ułatwiając odprowadzanie ciepła.

Specyfikacja techniczna

• Model: AM32 ESC V2.5
• Rodzaj: regulator silnika bezszczotkowego
• Wariant: One Way for Drone
• Kierunek pracy: jednokierunkowy
• Sterowanie: 32-bitowe
• Napięcie robocze: 7-26 V (3-6S)
• Prąd ciągły: 75 A
• Prąd szczytowy: 85 A
• MOSFET: IRF7480MTRPBF
• Rozruch: sterowanie z przebiegiem sinusoidalnym
• BEC: brak
• Wymiary modułu: 38 x 19 x 7,5 mm
• Masa modułu ESC: około 8 g
• Grubość miedzi w części zasilającej PCB: 2 oz
• Zastosowanie: drony RC

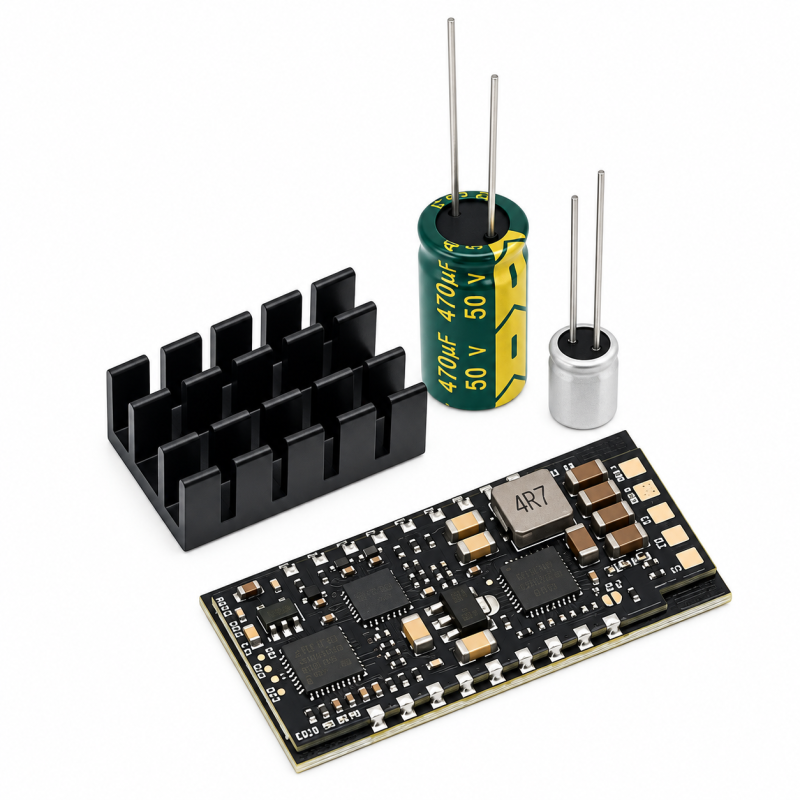

Zawartość zestawu

• 1 x regulator ESC AM32 V2.5 75A One Way bez BEC
• 1 x kondensator elektrolityczny 470 uF / 50 V
• 1 x radiator

Najczęściej zadawane pytania

Czy regulator ESC AM32 V2.5 obsługuje zasilanie 6S?

Tak. Deklarowany zakres pracy wynosi 7-26 V, a specyfikacja wskazuje obsługę zasilania 3-6S.

Czy regulator posiada BEC 5 V?

Nie. Jest to wersja bez wbudowanego BEC. Odbiornik, kontroler lotu i pozostała elektronika wymagają odpowiedniego zasilania z innego źródła.

Czy regulator pozwala na zmianę kierunku obrotów silnika podczas pracy?

Wariant One Way jest przeznaczony do jednokierunkowej pracy napędu, a nie do sterowania silnikiem w obu kierunkach podczas użytkowania.

Jakie są wymiary regulatora?

Podane w specyfikacji wymiary modułu ESC wynoszą 38 x 19 x 7,5 mm. Są to wymiary z pomiaru ręcznego, dlatego mogą występować niewielkie odchylenia.

Rada eksperta Avifly: Dobierając ESC do drona, sprawdź maksymalny pobór prądu silnika przy docelowym śmigle i napięciu pakietu. W wersji bez BEC zaplanuj niezależne zasilanie elektroniki pokładowej. Zapewnij również odpowiednie chłodzenie regulatora podczas pracy pod dużym obciążeniem.
