Zestaw FPV RadioMaster Pocket ELRS + JHEMCU VTX20-600 + EWRF OTG 5.8GHz

Zestaw FPV RadioMaster Pocket ELRS z nadajnikiem i odbiornikiem obrazu 5.8 GHz

Zestaw FPV łączy aparaturę RadioMaster Pocket ELRS 2.4 GHz, analogowy nadajnik obrazu JHEMCU VTX20-600 5.8 GHz oraz odbiornik EWRF OTG 5.8 GHz współpracujący z urządzeniami Android OTG i komputerami Windows. Taka konfiguracja pozwala zbudować tor sterowania ELRS oraz analogowy tor transmisji obrazu FPV.

RadioMaster Pocket odpowiada za sterowanie modelem w systemie ExpressLRS 2.4 GHz, natomiast JHEMCU VTX20-600 przesyła sygnał z analogowej kamery FPV w paśmie 5.8 GHz. EWRF OTG umożliwia odbiór obrazu i wyświetlenie go na kompatybilnym smartfonie, tablecie lub komputerze.

Co otrzymujesz w zestawie?

• RadioMaster Pocket ELRS Transparent - kompaktowa aparatura RC z wewnętrznym modułem ExpressLRS 2.4 GHz i systemem EdgeTX
• JHEMCU VTX20-600 - analogowy nadajnik FPV 5.8 GHz z regulacją mocy do 600 mW
• EWRF OTG - odbiornik analogowego obrazu 5.8 GHz z 48 kanałami, przeznaczony do Android OTG i Windows

Dla kogo jest ten zestaw?

• Dla użytkownika budującego model lub drona z analogowym systemem FPV 5.8 GHz
• Dla osoby korzystającej z systemu sterowania ExpressLRS 2.4 GHz
• Dla użytkownika chcącego odbierać analogowy obraz FPV na telefonie, tablecie lub komputerze
• Dla osób kompletujących własny system FPV i chcących połączyć sterowanie RC oraz tor wideo w jednym zestawie

Dla kogo NIE jest?

• Dla użytkownika systemu cyfrowego DJI, Walksnail lub HDZero - nadajnik i odbiornik obrazu w zestawie pracują w analogowym systemie 5.8 GHz
• Dla osoby oczekującej kompletnego wyposażenia drona - zestaw nie zawiera kamery FPV ani odbiornika ELRS instalowanego w modelu
• Dla modeli korzystających z innego protokołu sterowania niż kompatybilny z ExpressLRS 2.4 GHz

RadioMaster Pocket ELRS Transparent - sterowanie 2.4 GHz

RadioMaster Pocket w wersji ELRS Transparent wykorzystuje wewnętrzny moduł ExpressLRS pracujący w zakresie 2.400-2.480 GHz. Aparatura działa na systemie EdgeTX i obsługuje maksymalnie do 16 kanałów, zależnie od zastosowanego odbiornika.

• System RC: ExpressLRS 2.4 GHz
• System operacyjny: EdgeTX
• Gimbale: czujniki Halla
• Wyświetlacz: monochromatyczny LCD 128 x 64
• Zasilanie: 2x ogniwo 18650
• Ładowanie: USB-C QC3
• Napięcie robocze: 6.6-8.4 V DC
• Waga aparatury: 288 g
• Kolor obudowy: Transparent

Ogniwa 18650 nie są dołączone do aparatury.

JHEMCU VTX20-600 - analogowy nadajnik FPV 5.8 GHz

JHEMCU VTX20-600 odpowiada za transmisję analogowego sygnału wideo z modelu. Nadajnik pracuje w zakresie 5645-5945 MHz, oferuje 40 kanałów oraz regulowaną moc PIT, 25, 100, 200, 400 i 600 mW.

• Pasmo: 5.8 GHz
• Liczba kanałów: 40
• Moc: PIT / 25 / 100 / 200 / 400 / 600 mW
• Zasilanie: 7-26 V
• Wyjście zasilające: 5 V / 1 A
• Wymiary: 27 x 27 mm
• Rozstaw montażowy: 20 x 20 mm
• Średnica otworów: 3 mm
• Waga: 3 g

Regulacja mocy pozwala dobrać ustawienie nadajnika do sposobu użytkowania i obowiązujących przepisów. Niewielka masa 3 g oraz montaż 20 x 20 mm ułatwiają instalację w kompaktowych konstrukcjach FPV.

EWRF OTG - odbiór obrazu na Android i Windows

EWRF OTG jest kompaktowym odbiornikiem analogowego obrazu FPV pracującym w paśmie 5.8 GHz. Obsługuje 48 kanałów i może współpracować z komputerami Windows oraz urządzeniami Android obsługującymi funkcję OTG.

• Pasmo odbiornika: 5.8 GHz
• Liczba kanałów: 48
• Wymiary: 56 x 36 x 10 mm
• Obsługiwane systemy: Windows, Android z OTG
• Ręczny wybór pasma i kanału
• Automatyczne skanowanie dostępnych częstotliwości

Aby odebrać obraz z JHEMCU VTX20-600, nadajnik oraz odbiornik należy ustawić na tę samą obsługiwaną częstotliwość.

Dwa niezależne tory komunikacji

Zestaw wykorzystuje dwa niezależne systemy radiowe. ExpressLRS 2.4 GHz odpowiada za komendy sterujące wysyłane z aparatury RadioMaster Pocket do odbiornika znajdującego się w modelu. Analogowe 5.8 GHz odpowiada natomiast za przesyłanie obrazu z nadajnika JHEMCU do odbiornika EWRF OTG.

Rozdzielenie sterowania i transmisji wideo na różne pasma jest standardowym rozwiązaniem stosowanym w analogowych systemach FPV.

Czego potrzeba do uruchomienia kompletnego systemu?

• Analogowej kamery FPV współpracującej z nadajnikiem wideo
• Odbiornika ExpressLRS 2.4 GHz zamontowanego w dronie lub innym modelu RC
• Odpowiedniego zasilania elektroniki modelu
• 2 ogniw 18650 do aparatury RadioMaster Pocket
• Urządzenia Android z obsługą OTG lub komputera Windows do korzystania z EWRF OTG

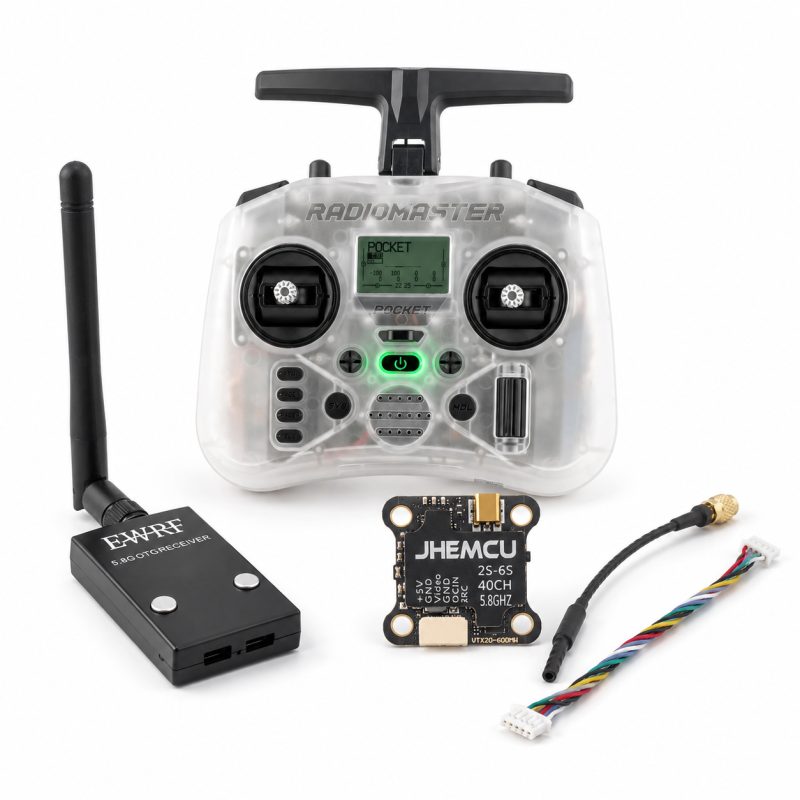

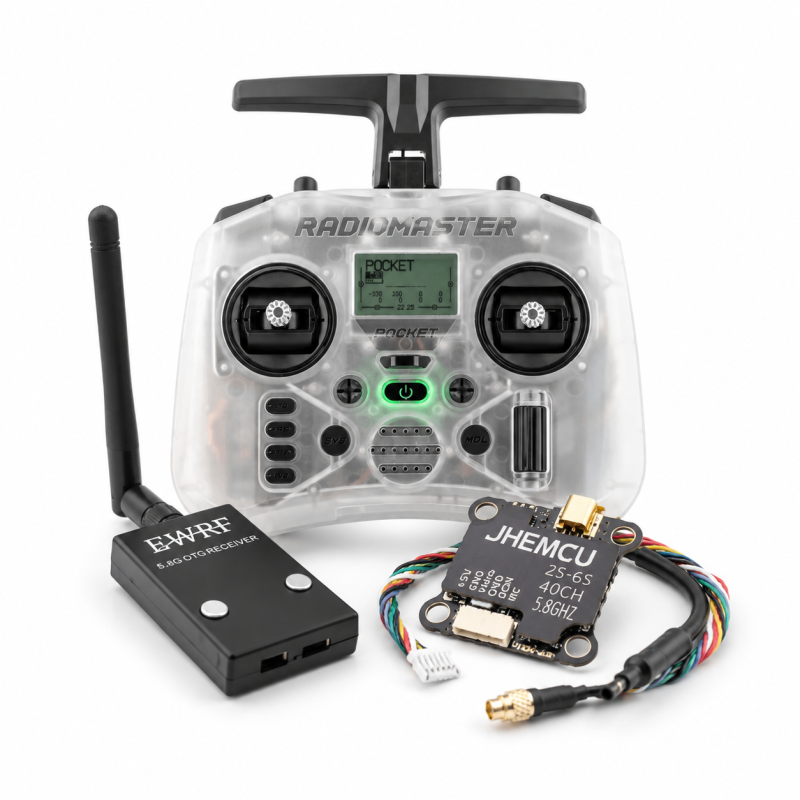

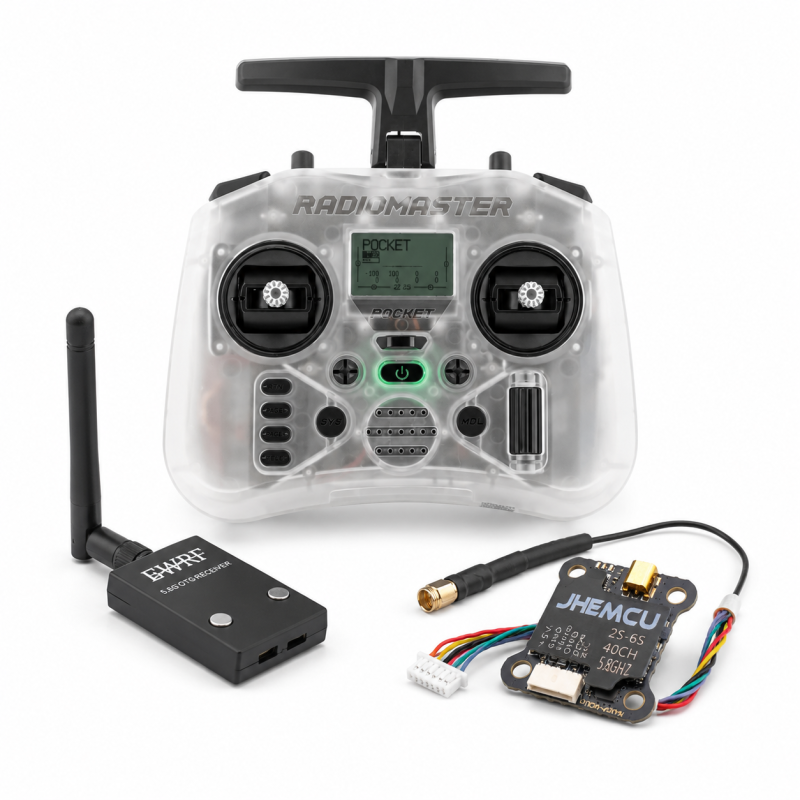

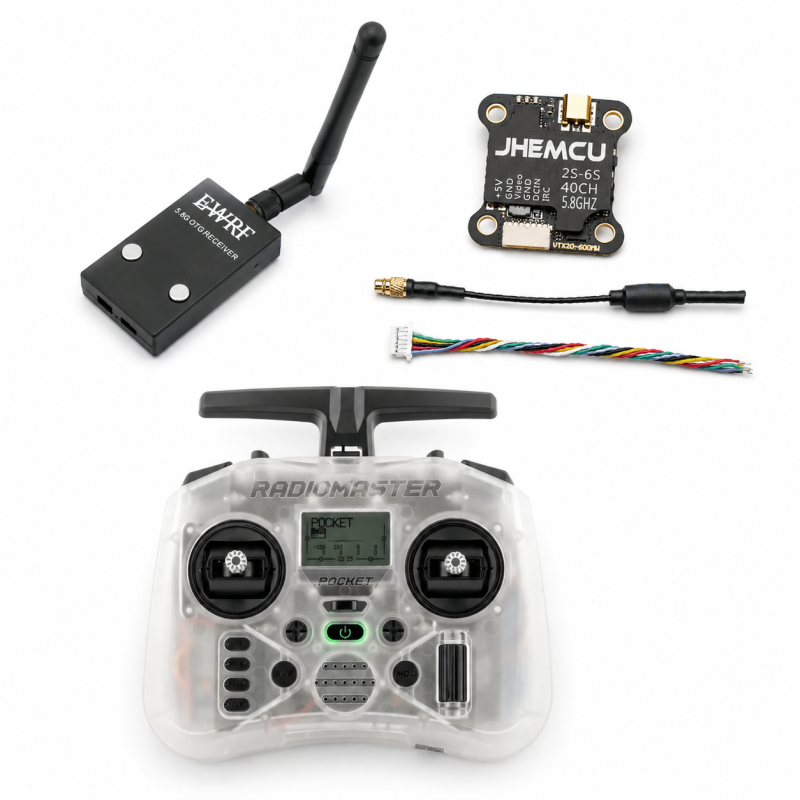

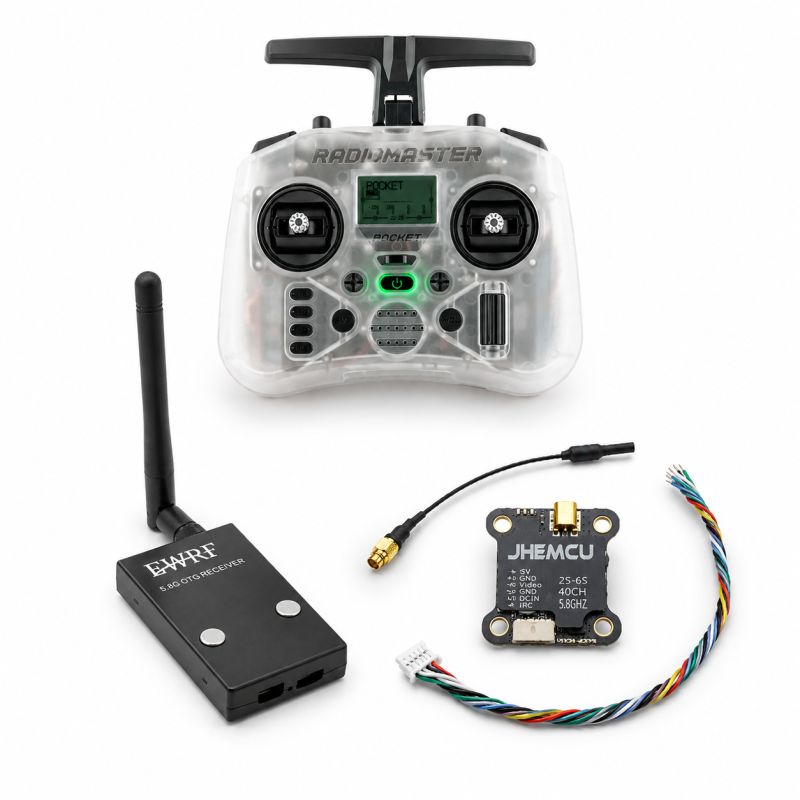

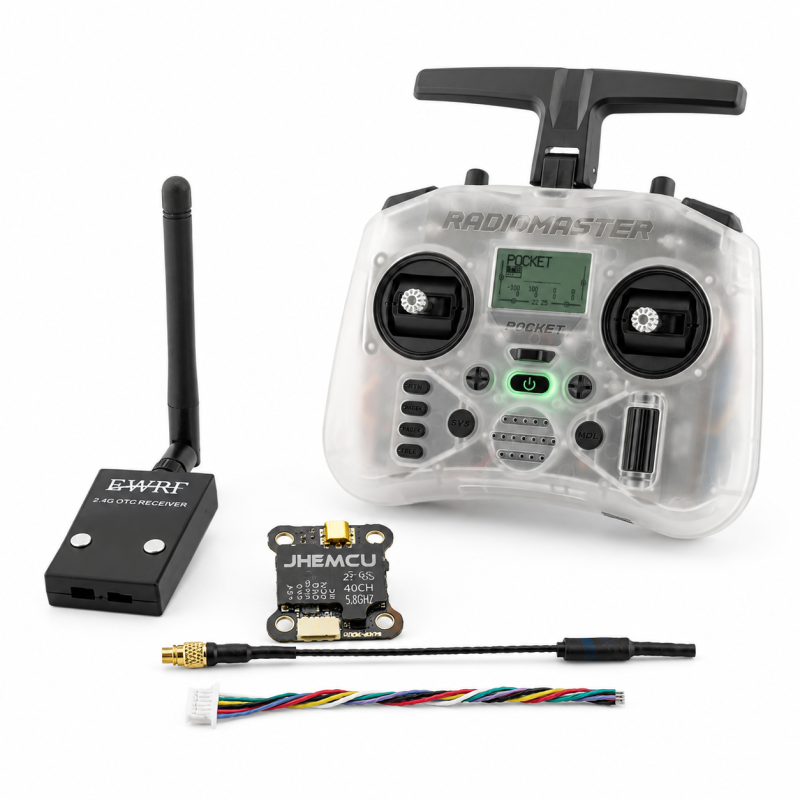

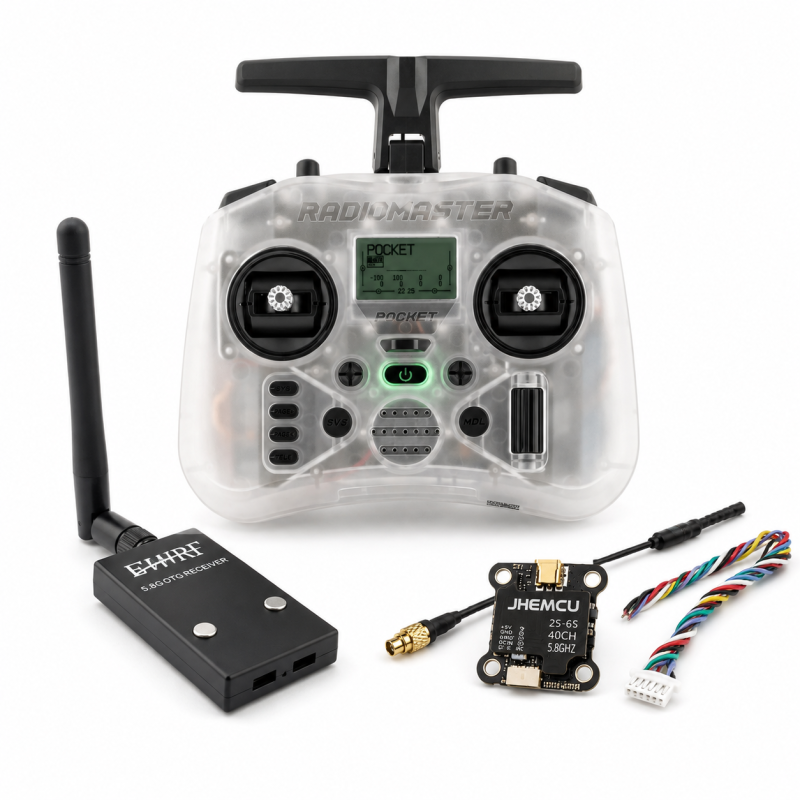

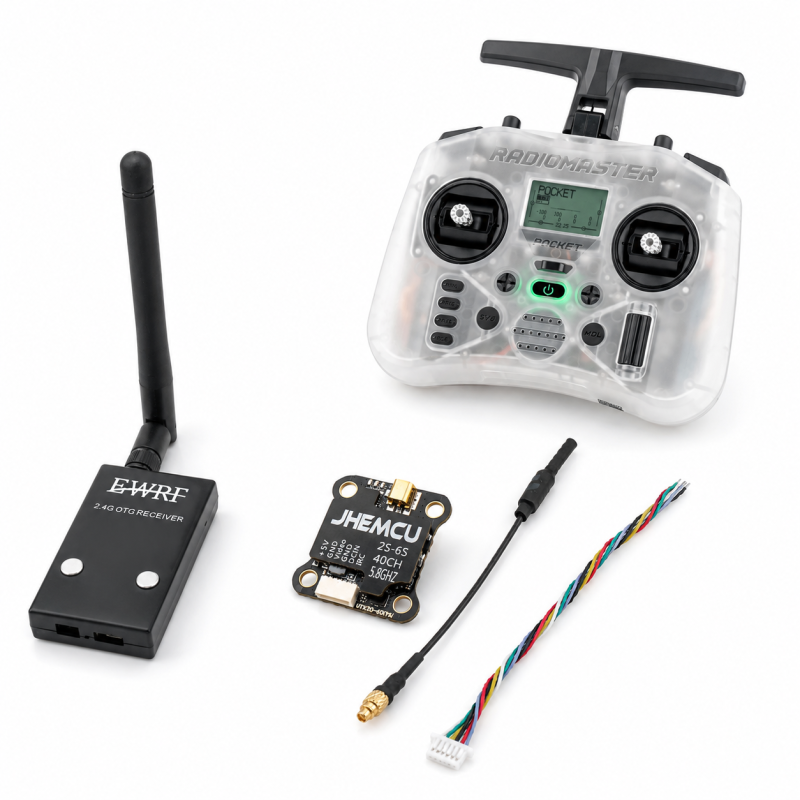

Zawartość zestawu

• 1x RadioMaster Pocket ELRS Transparent
• 1x nadajnik wideo JHEMCU VTX20-600
• 1x przewód MMCX-SMA do JHEMCU VTX20-600
• 1x przewód z wtykiem 6P 1.0 mm do JHEMCU VTX20-600
• 1x odbiornik EWRF OTG 5.8 GHz
• 1x przewód Micro USB - Micro USB do EWRF OTG
• 1x przewód Micro USB - USB-C do EWRF OTG
• 1x antena liniowa do EWRF OTG

Najczęściej zadawane pytania

Tak. Oba urządzenia wykorzystują analogową transmisję FPV w paśmie 5.8 GHz. Nadajnik i odbiornik należy ustawić na tę samą obsługiwaną częstotliwość.

Nie. RadioMaster Pocket ELRS odpowiada za sterowanie modelem w paśmie 2.4 GHz. Obraz jest przesyłany niezależnie przez JHEMCU VTX20-600 w paśmie 5.8 GHz.

Nie. Do sterowania modelem za pomocą RadioMaster Pocket ELRS potrzebny jest dodatkowy, kompatybilny odbiornik ExpressLRS 2.4 GHz.

Nie. JHEMCU VTX20-600 jest nadajnikiem wideo. Do uzyskania obrazu potrzebna jest dodatkowa analogowa kamera FPV.

Tak, jeśli urządzenie z systemem Android obsługuje funkcję OTG. EWRF OTG może być również używany z komputerem z systemem Windows.

Rada eksperta Avifly: Przed pierwszym uruchomieniem ustaw JHEMCU VTX20-600 oraz EWRF OTG na tę samą częstotliwość. Nadajnika wideo nie uruchamiaj bez prawidłowo podłączonej anteny.

Bezpieczeństwo i zgodność

• Moc nadajnika wideo dobierz do lokalnych przepisów dotyczących transmisji radiowej.
• Wyższe tryby mocy JHEMCU VTX20-600 mogą wymagać odpowiednich uprawnień.
• Przed zasileniem VTX upewnij się, że antena jest prawidłowo podłączona.
